نکات اجرای سقف تیرچه بلوک

در این نوشته مجموعه ای از نکات و اشکالات اجرایی سقف تیرچه بلوک به همراه تصاویر اجرایی مرتبط بیان گردیده است.

🔵 کنترل هایی که یک مهندس ناظر بایستی قبل از بتن ریزی سقف تیرچه بلوک انجام شود، عبارتند از:

✅ کنترل تعداد آرماتورهای سراسری تیر مطابق نقشه

✅ کنترل فاصله آرماتورهای طولی از یکدیگر

✅ کنترل رعایت فاصله بینابینی خاموت های تیر

✅ کنترل اجرای اولین خاموت تیر در بر ستون (طبق آیین نامه حداکثر ۶ سانتیمتر است)

✅ کنترل خیز منفی سقف تیرچه بلوک

✅ کنترل عدم وجود شن و ماسه و فوم و … در قالب ها

✅ کنترل اجرای ادکا برای هر تیرچه

✅ کنترل اجرای کلاف عرضی (میلگردهای طولی و عرضی)

✅ کنترل فاصله بینابینی شمع های زیر سقف (طبق تجربه حداکثر ۸۰ سانتیمتر)

✅ کنترل خیس کردن بلوک سقف تیرچه بلوک هنگام بتن ریزی

✅ کنترل رعایت کاور تیرهای بتنی

✅ کنترل رعایت آرماتورهای تقویتی تیر

✅ کنترل رعایت آرماتورهای حرارتی و تقویتی دال سقف (فاصله بینابینی و صاف بودن اجرا)

✅ اجرا کردن خاموت های ستون در محل فصل مشترک تیر به ستون (مهم)

✅ کنترل ته بسته بودن بلوک سیمانی یا بتنی در محل هایی که احتمال ورود بتن به داخل آن وجود دارد مثل محل تماس با تیرها

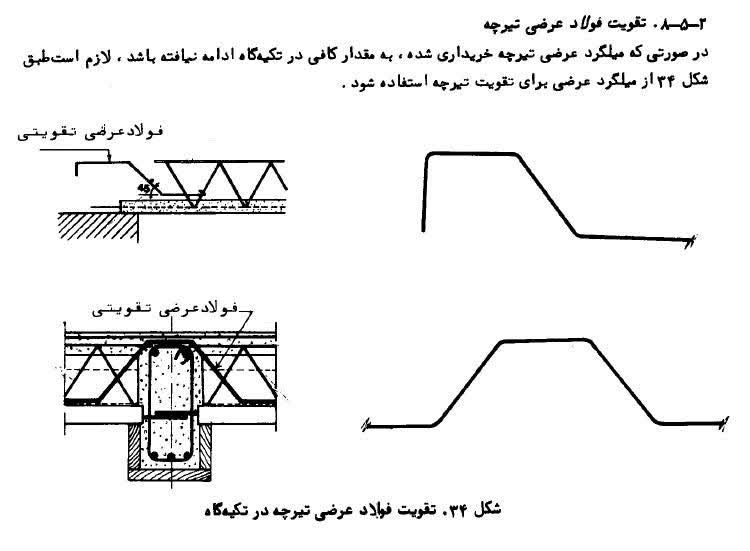

✅️میلگرد عرضی برای تقویت تیرچه ؛ اوتکا

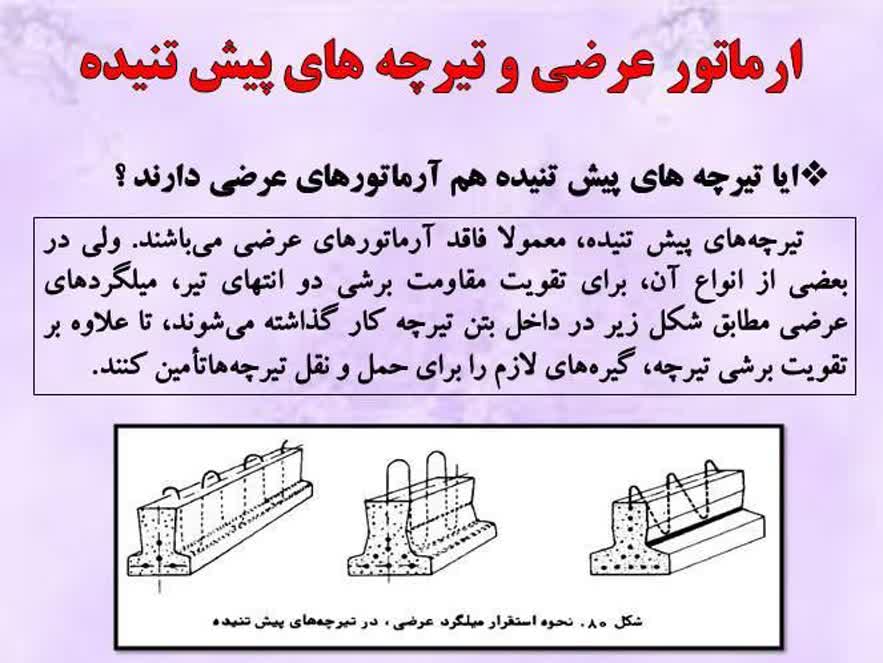

✅️ایا تیرچه های پیش تنیده هم آرماتور عرضی دارند ؟

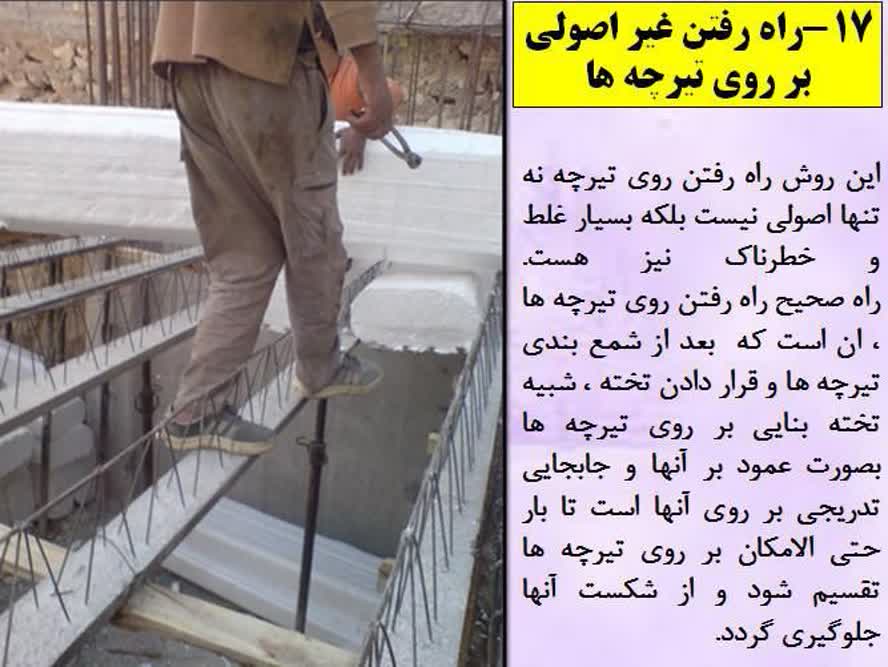

✅️راه رفتن غیر اصولی بر روی تیرچه :

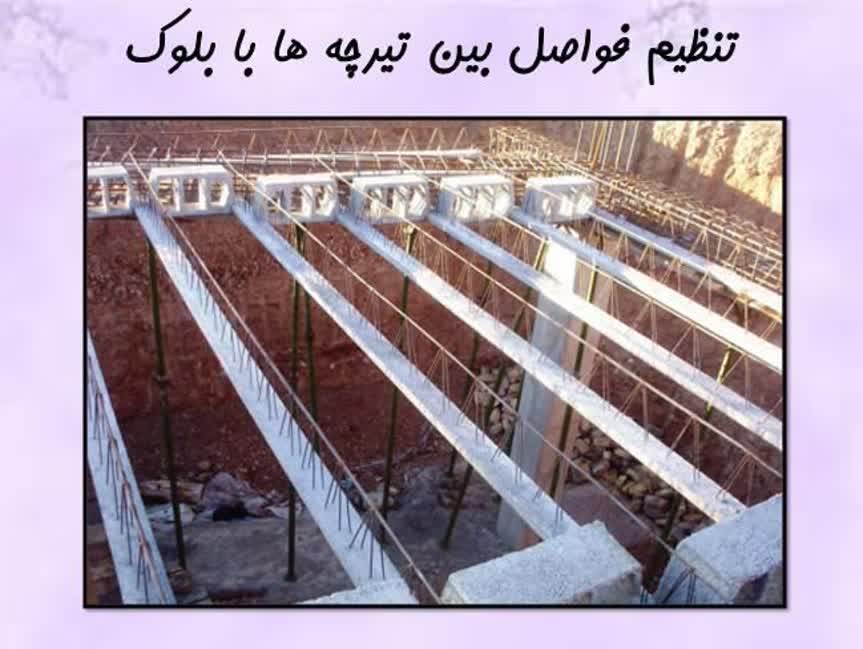

✅️نحوه تنظیم فاصله تیرچه ها در سقف تیرچه بلوک :

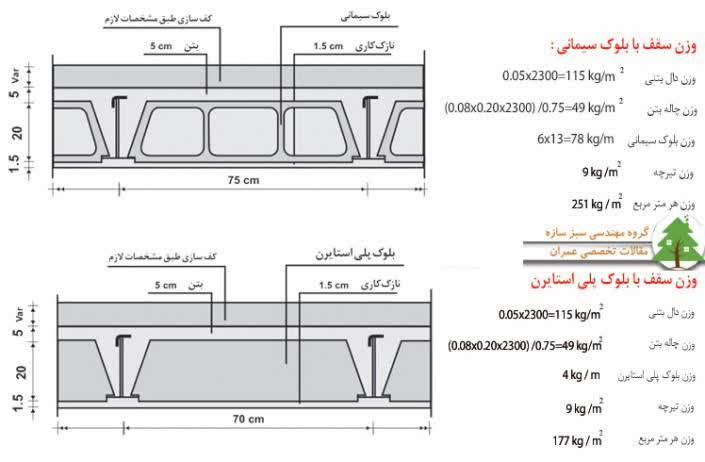

✅️مقایسه وزن سقف تیرچه  با بلوک سیمانی با بلوک پلی استایرن :

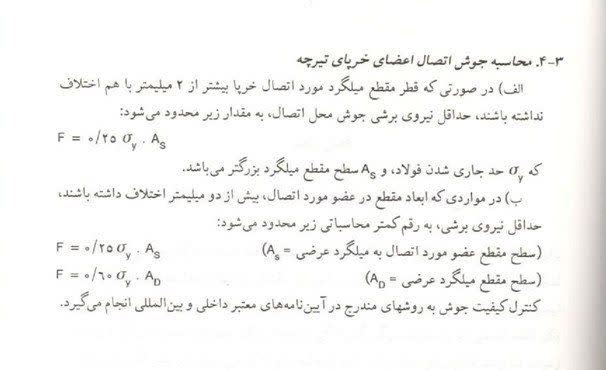

✅️محاسبات جوش اعضای خرپایی تیرچه :

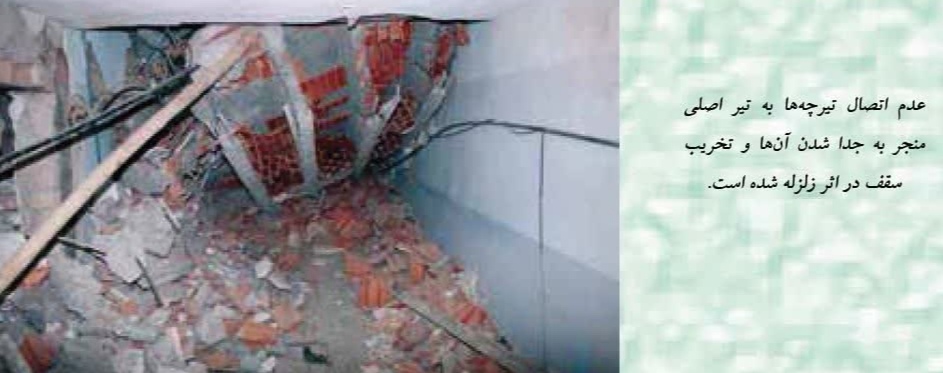

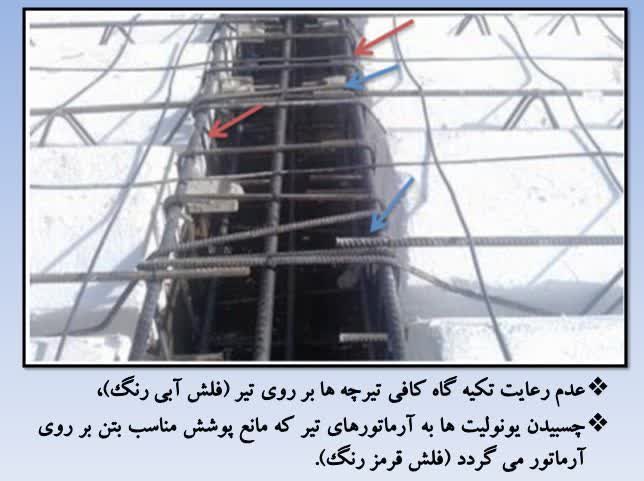

✅️یک اشکال رایج در سقف تیرچه بلوک : گیرایی کم تیرچه ها بر روی تیر

⛔عواقب

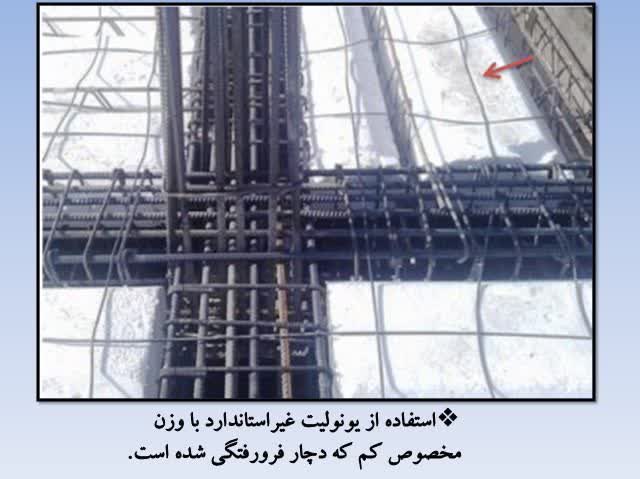

⛔اشکال در استفاده از یونولیت غیر استاندارد .

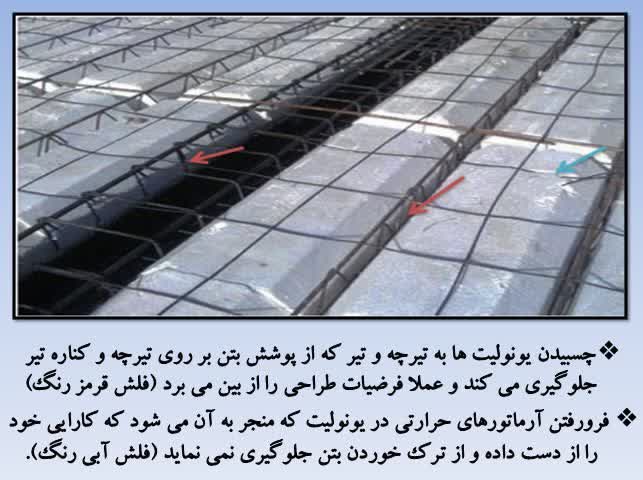

✅️یونولیت ها ، تیرچه ها و آرماتور حرارتی :

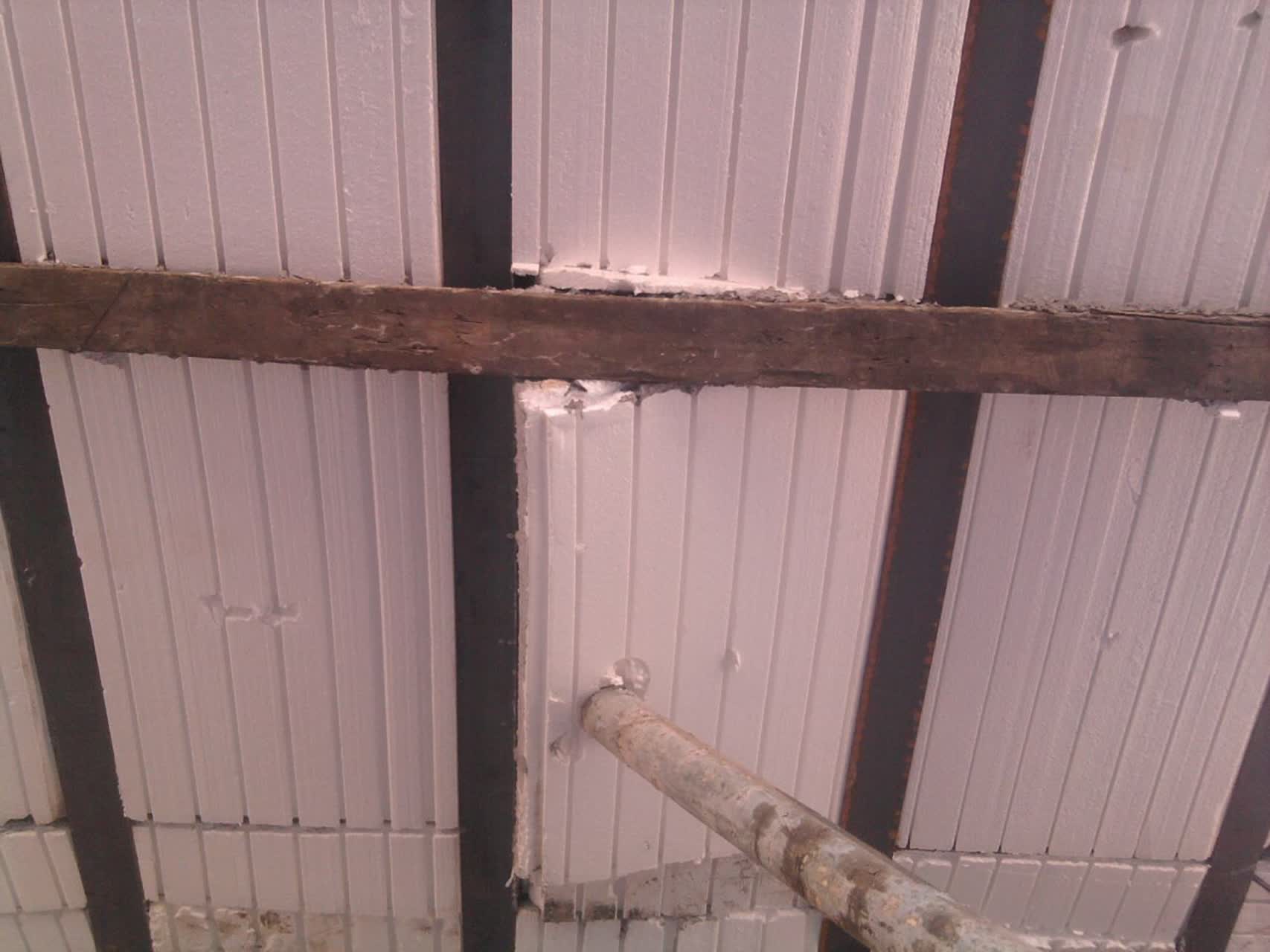

✅️در رفتن بلوک پلی استایرن در سقف تیرچه کرمیت به هنگام بتن ریزی:

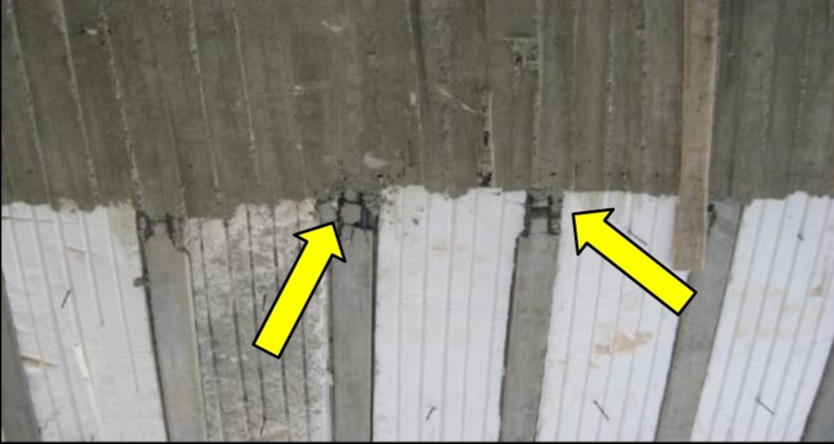

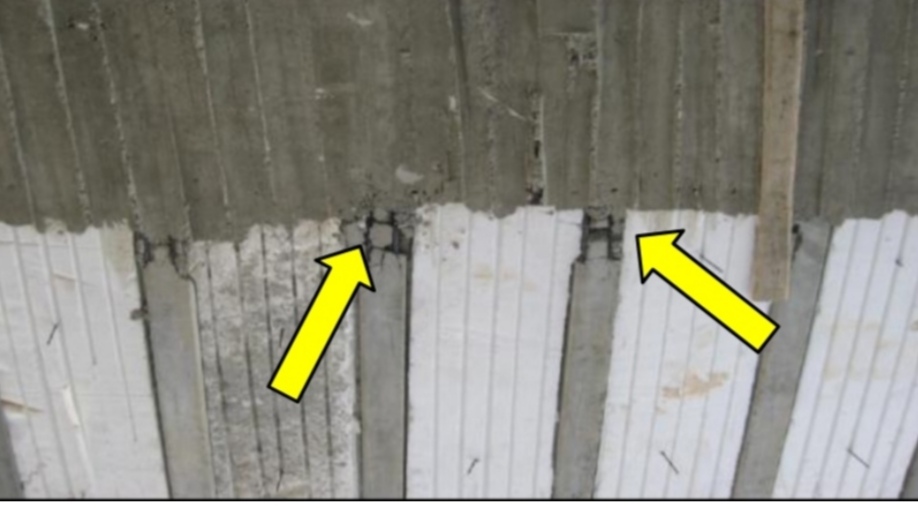

خوردگی میلگرد تیرچه :

حمل و نقل تیرچه‌ ها و بلوک مشکل و پر هزینه بوده و در اثر بی‌احتیاطی ممکن است بتن پاشنه تیرچه ترک خورده و در موقع نصب نیز ترک‌ها مشاهده نشود و در درازمدت موجب خسارت جبران‌ناپذیر گردیده و در آینده باعث خوردگی میلگردها می‌گردد.

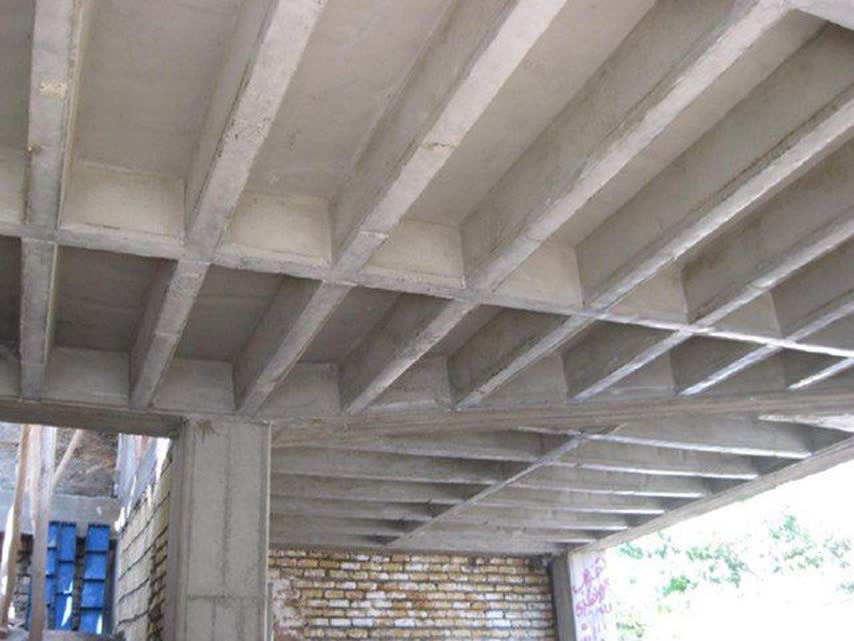

✅️نمایی از زیر سقف گرین وافل ؛ جایگزینی برای سقف های تیرچه بلوک :
