نکات اجرایی ارماتوربندی تیر

در این نوشته چند نکته در مورد ارماتوربندی تیرهای بتنی ، همراه با تصاویر اجرایی مرتبط ارائه شده است.

فاصله بین میلگرد های موازی در یک سفره افقی باید چه مقدار باشد و به چه علت باید رعایت گردد؟

فاصله ازاد میلگرد های موازی در یک سفره افقی نباید کمتر از هیچ یک از مقادیر زیر باشد:

_۲۵میلیمتر

_قطر بزرگترین میلگرد استفاده شده در آن سفره

_۱/۳۳برابر قطر اسمی بزرگترین سنگدانه در بتن مصرفی

این فاصله برای عبور بتن و سنگدانه های آن و تراکم بتن مصرفی رعایت گردد

🔵 نکته اجرایی

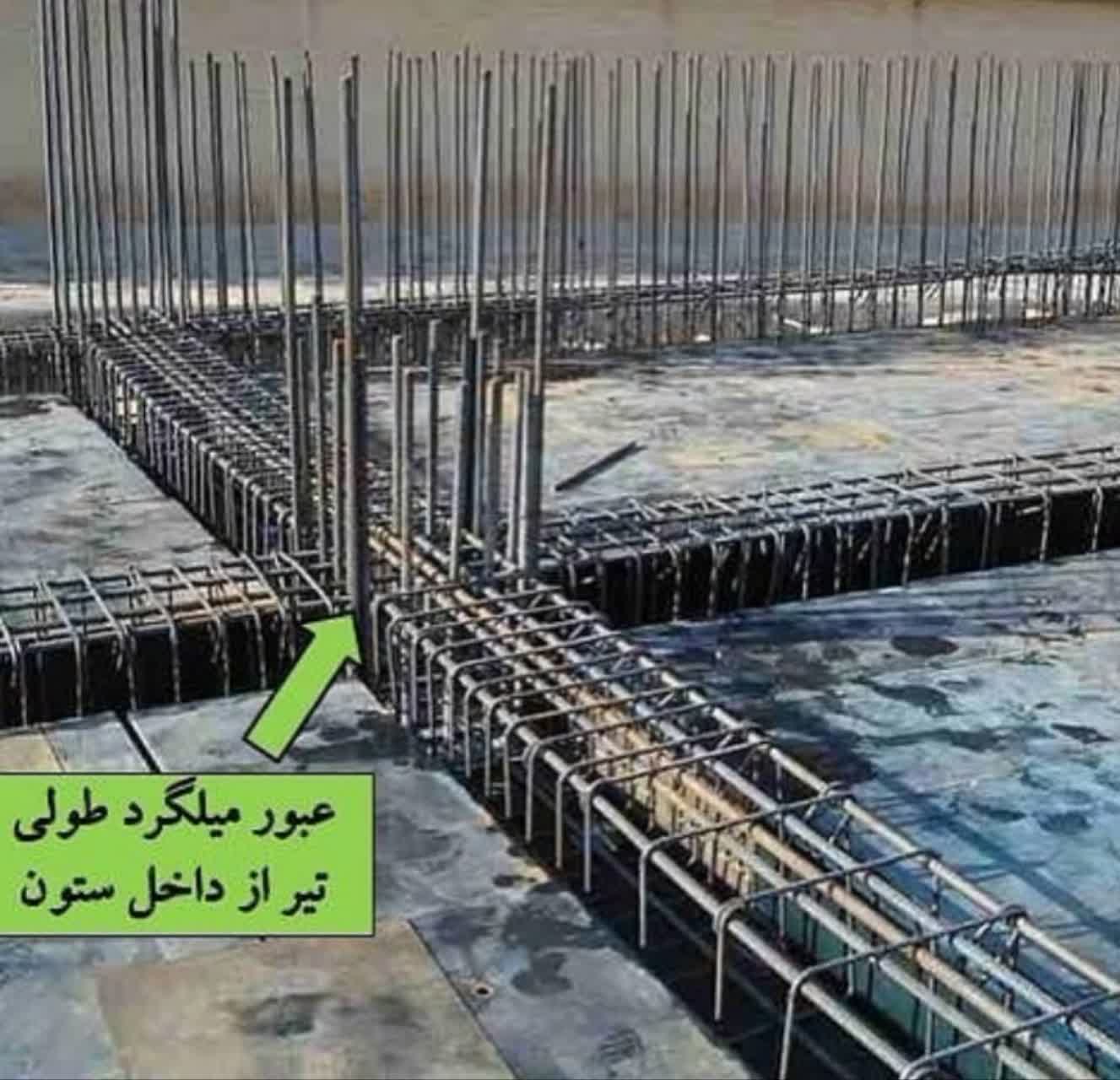

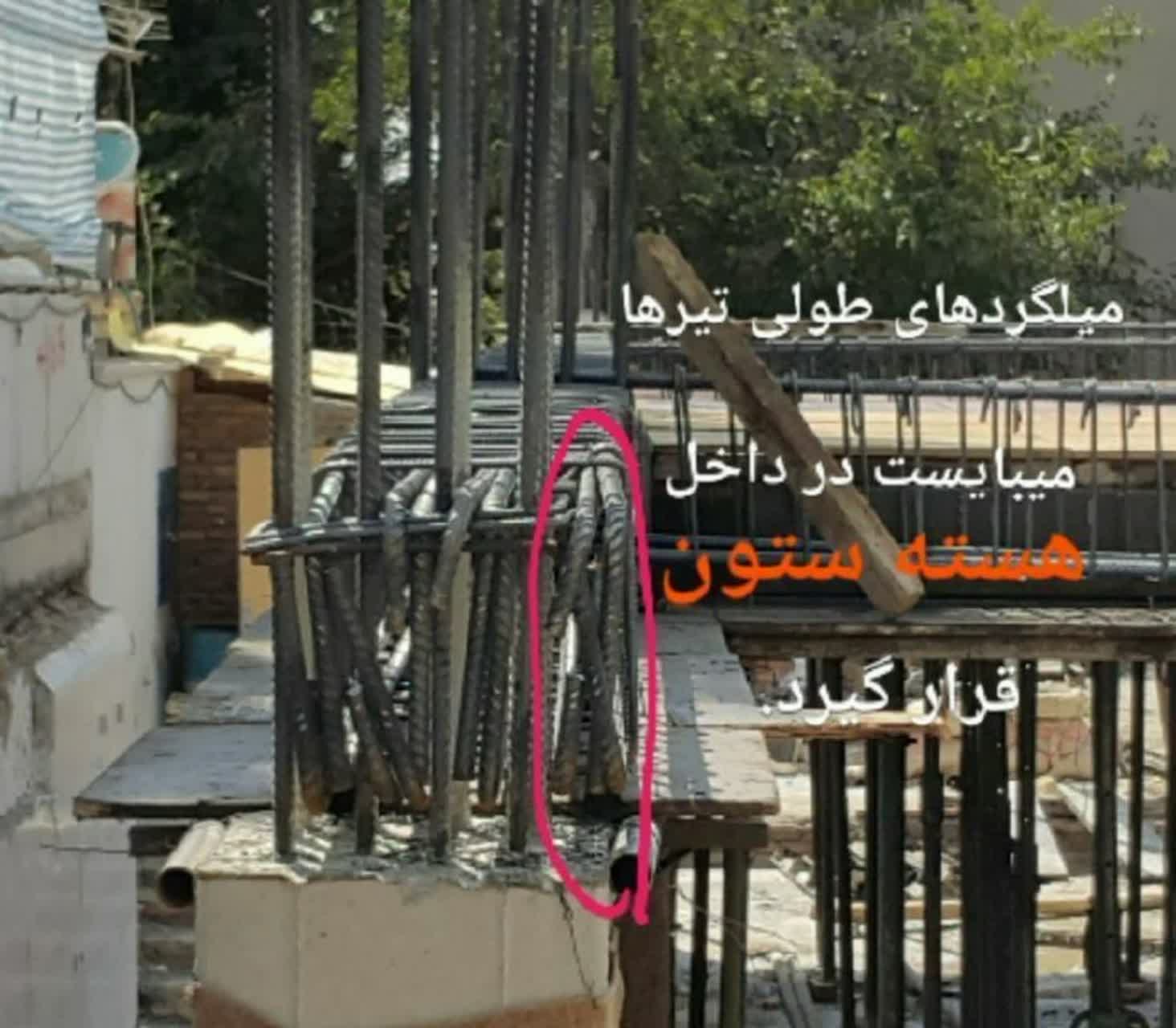

✅ بایستی دقت شود که میلگرد طولی تیر حتما باید از داخل ستون عبور کند.

🔵 ضوابط خم آرماتورهای طولی :

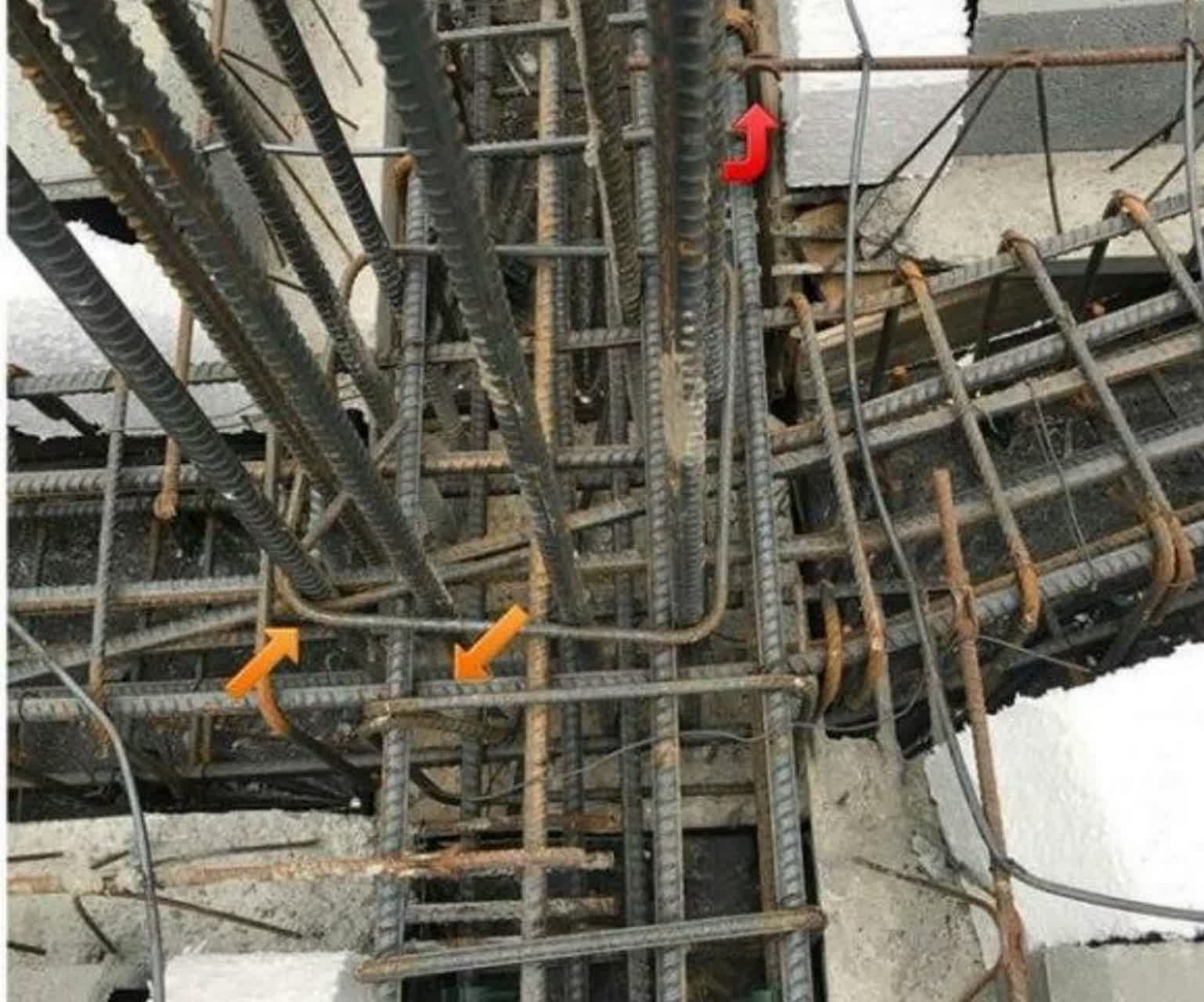

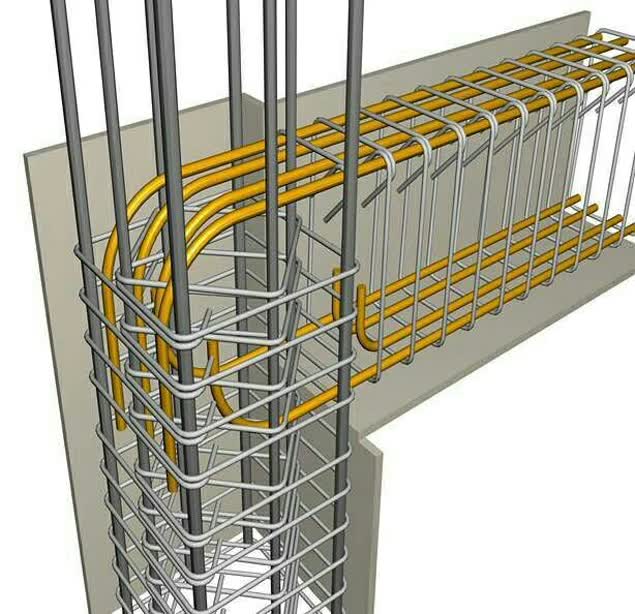

✅ آرماتور طولی تیر در ستون بایستی دارای خم 90 درجه باشد.

✅ خم میلگردهای پایین تیر، باید به سمت بالا و خم میلگردهای بالای تیر، به سمت پایین باشد.

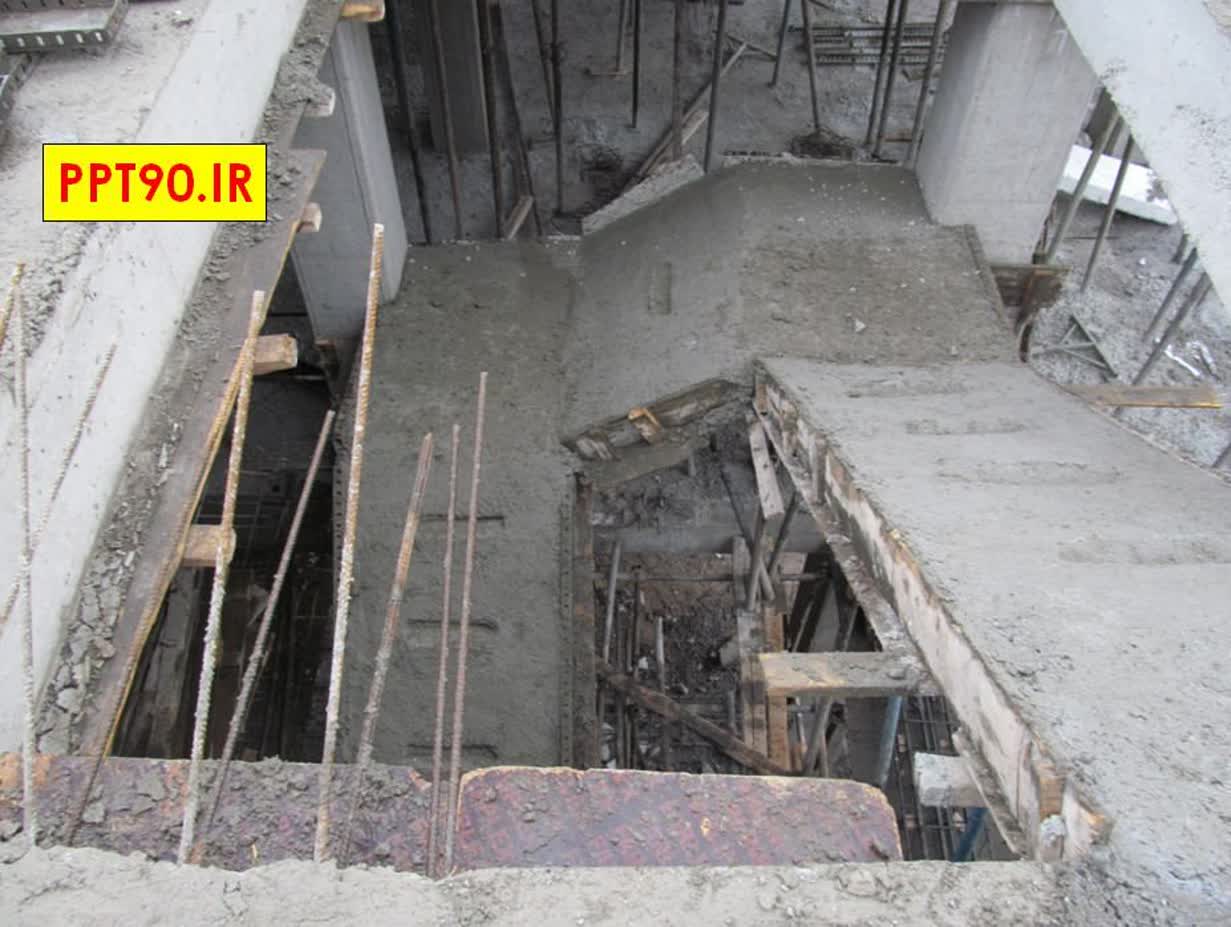

✅️میلگرد انتظار برای اتصال پله به سقف:

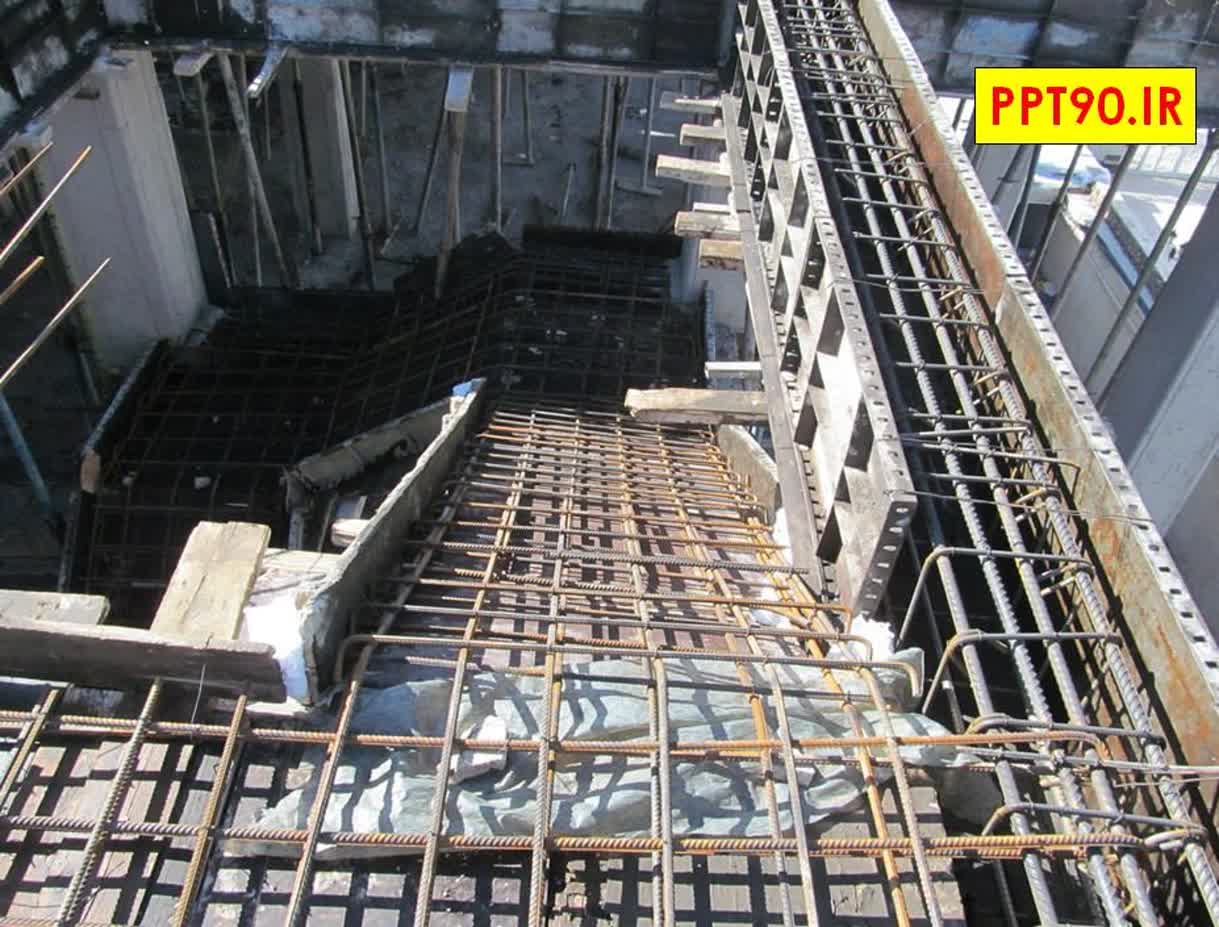

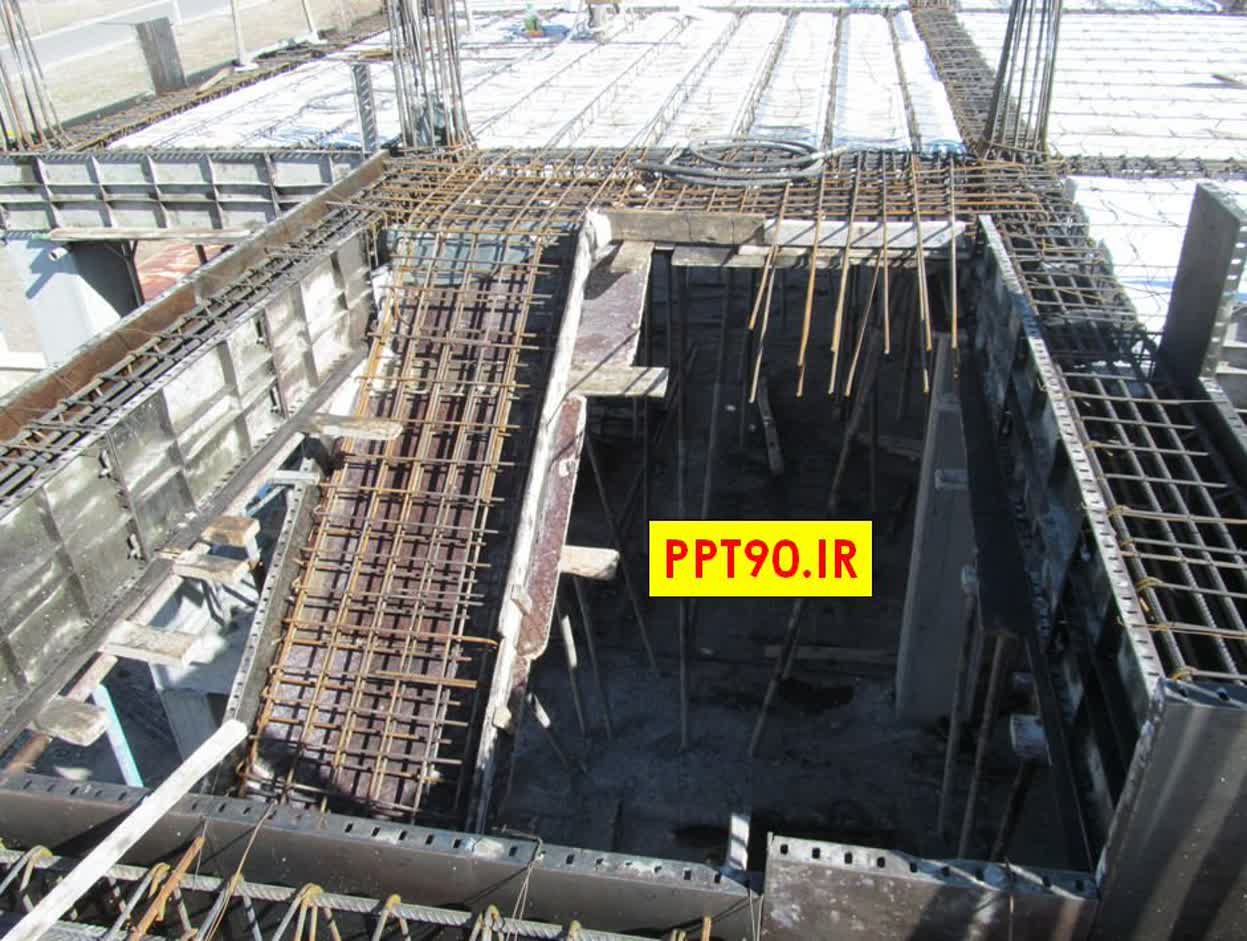

✅️آرماتور بندی ، قالب بندی همزمان پوتر , سقف و پله

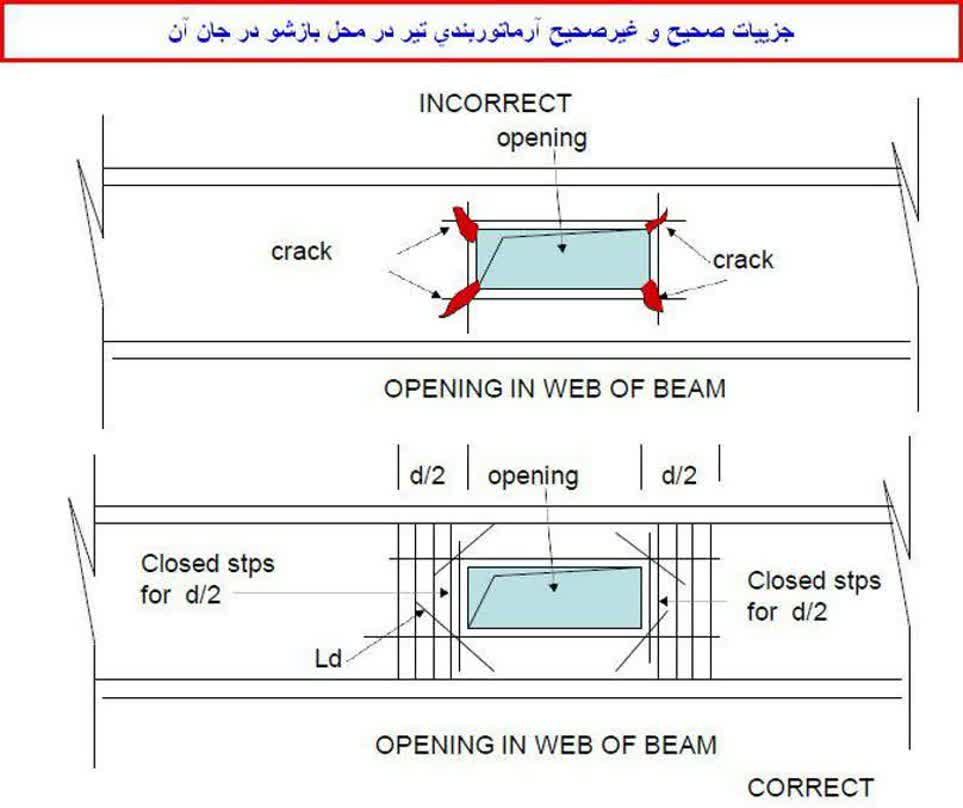

🔵 دتایل مناسب و غیرمناسب آرماتوربندی تیر در محل بازشو در جان آن

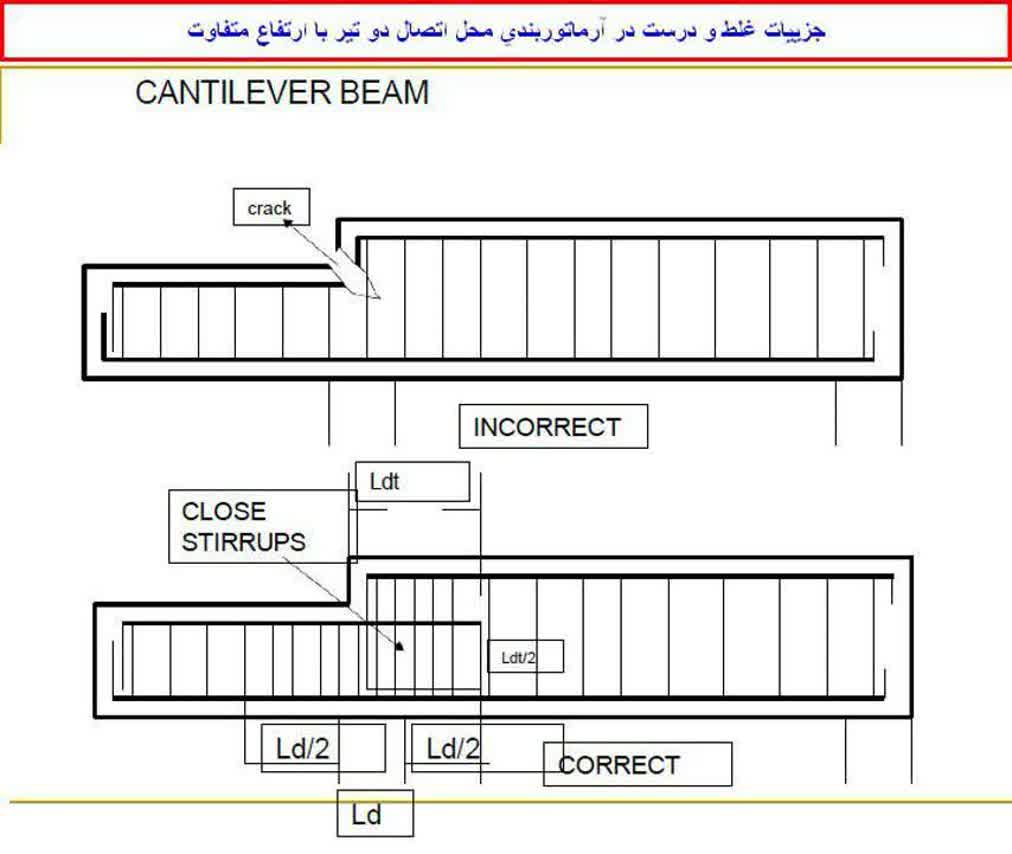

🔵 دتایل مناسب و غیرمناسب آرماتوربندی در محل اتصال دو تیر با ارتفاع متفاوت

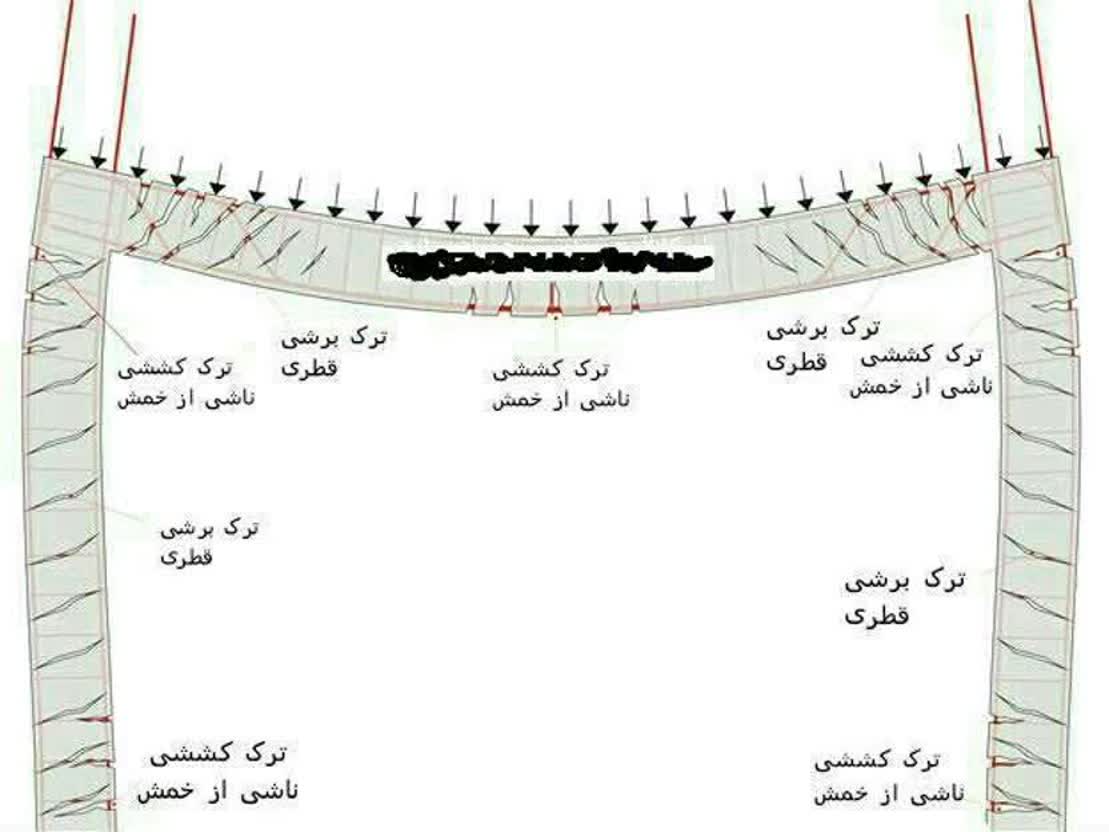

🔵نقش ارماتورها در قاب خمشی بتنی تحت بارهای ثقلی:

✅ میلگردهای طولی جلوی رشد ترک خمشی و میلگردهای عرضی جلوی رشد ترک برشی را می گیرد.

🔵 پنج وظیفه اصلی آرماتورهای عرضی (خاموت‌ها یا تنگ‌ها) در مقاطع بتن‌آرمه :

1. ایجاد مقاومت برشی

2. ایجاد مقاومت پیچشی

3.ایجاد تکیه گاه جانبی برای میلگردهای طولی تحت فشار به منظور جلوگیری از کمانش آنها

4.ایجاد محصورشدگی در هسته بتن

(توجه: در نزدیکی تکیه‌گاه‌ها که به دلیل تنش‌های فشاری ناشی از لنگر خمشی امکان خردشدن بتن وجود دارد با کاهش فاصله میلگردهای عرضی می‌توان محصورشدگی لازم برای به تعویق انداختن یا ممانعت از خردشدگی بتن را تامین نمود.)

5. نگهداری و فراهم آوردن تکیه‌گاه لازم به منظور مونتاژ میلگردهای طولی

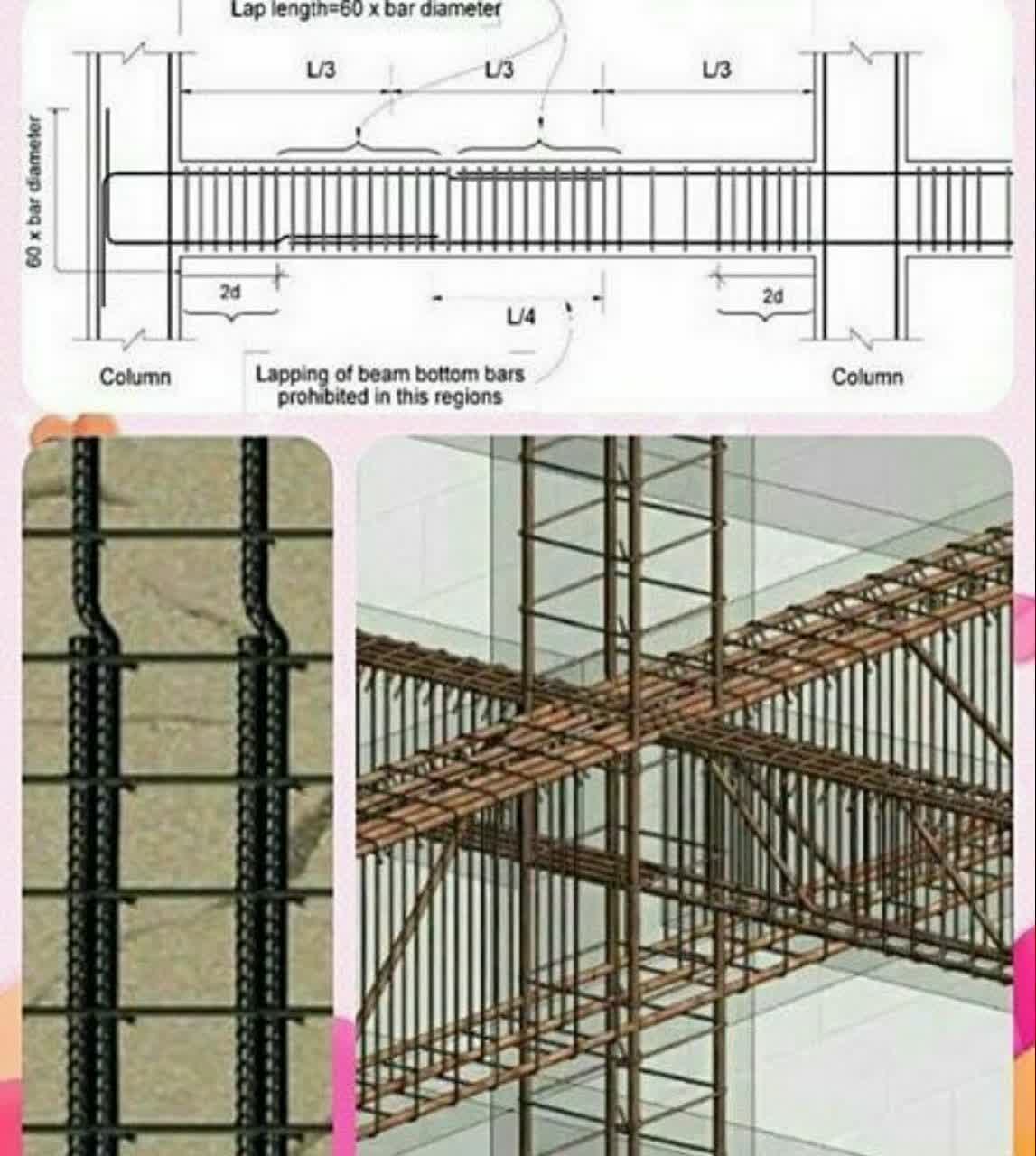

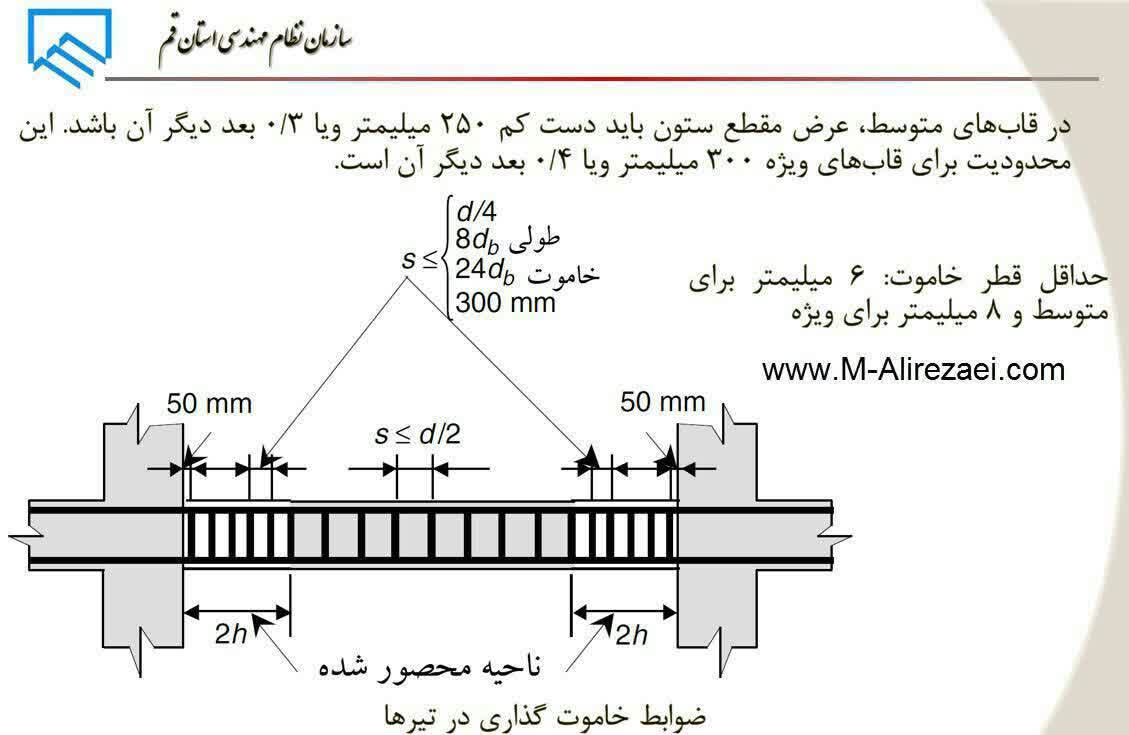

ضوابط خاموت گذاری در تیرها :
