کمانش داخل یا خارج صفحه بادبند و رعایت فاصله انتهای بادبند از خط ازاد خمش

-از منظر صفحه‌ی وقوع کمانش ، مهاربندها ممکن است دو نوع کمانش داخل و یا خارج صفحه  داشته باشند .

-علل عمده وقوع کمانش خارج صفحه‌ی مهاربندها:

• الف) سختی ورق اتصال (Gusset Plate) در خارج از صفحه بسیار ناچیز است که سبب می‌شود کمانش در این جهت راحت‌تر‌ باشد.
• ب) در مواردی که مهاربند در داخل دیوار (میان قاب) قرار می‌گیرد، به سبب سختی درون صفحه‌ی دیوار، امکان تغییرشکل داخل صفحه کاهش یافته و مهاربند به صورت خارج از صفحه کمانش می‌کند.

-در صورتی که نیمرخ مهاربند متقارن باشد، امکان وقوع کمانش بادبند به داخل و خارج از صفحه یکسان می‌باشد، اما اغلب به علت سختی پایین‌تر ورق اتصال (ورق‌ گاست) در خارج از صفحه، کمانش خارج صفحه رخ می‌دهد. در بیشتر مواقع ( بالای 95 درصد ) کمانش مهاربند خارج از صفحه رخ می دهد و سختی ورق نیز خارج از صفحه بسیار ناچیز است .

-در حالتی که کمانش داخل صفحه مهاربند باشد، سه مفصل پلاستیک تشکیل خواهد شد که عبارت‌اند از:

• یک مفصل پلاستیک در وسط دهانه.
• دو مفصل پلاستیک دیگر در طرفین عضو، خارج از ورق‌های اتصال.

-در حالتی که کمانش خارج صفحه مهاربند باشد، همچنان سه مفصل پلاستیک تشکیل می‌شود که عبارت‌اند از:

• یک مفصل پلاستیک همچنان در وسط دهانه.
• دو مفصکل پلاستی دیگر در داخل ورق‌های اتصال.

تامین شرایط برای کمانش خارج از صفحه :

از نظر تأمین شکل‌ پذیری، کمانش داخل صفحه و خارج صفحه تفاوت چندانی با یکدیگر ندارند؛ اما برای رسیدن به حدود شکل پذیری مورد نیاز، ضوابط اشاره شده در آیین‌ نامه‌ها باید رعایت گردند. طبق بند 10-3-11-3 مبحث دهم در حالتی که کمانش بادبند ها از نوع خارج صفحه در نظر گرفته می‌شود، از آنجایی که مفاصل پلاستیک در داخل ورق‌ های اتصال تشکیل می‌شوند، این ورق‌ها باید قادر به تحمل دوران‌های غیر الاستیک حاصل از تغییرشکل‌های پس از کمانش باشند. در غیر این صورت ورق اتصال در سیکل های پایین بارگذاری گسیخته میشود .

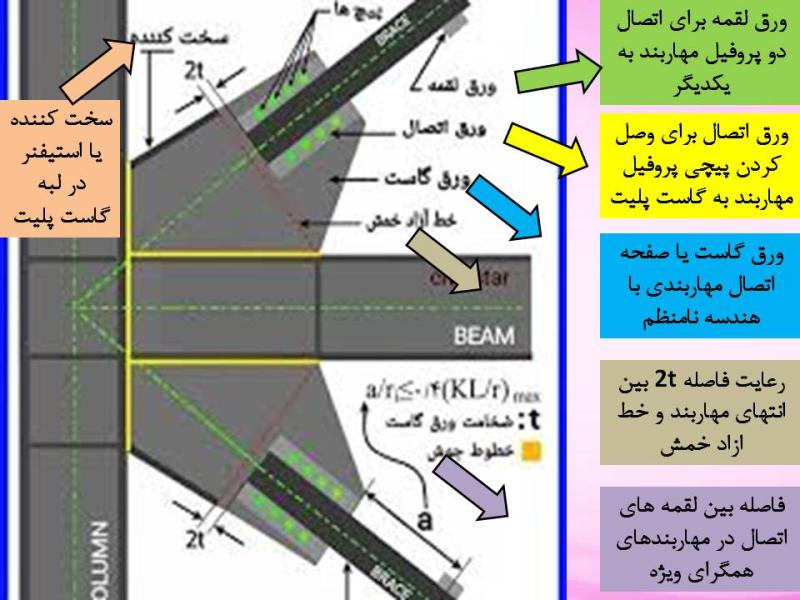

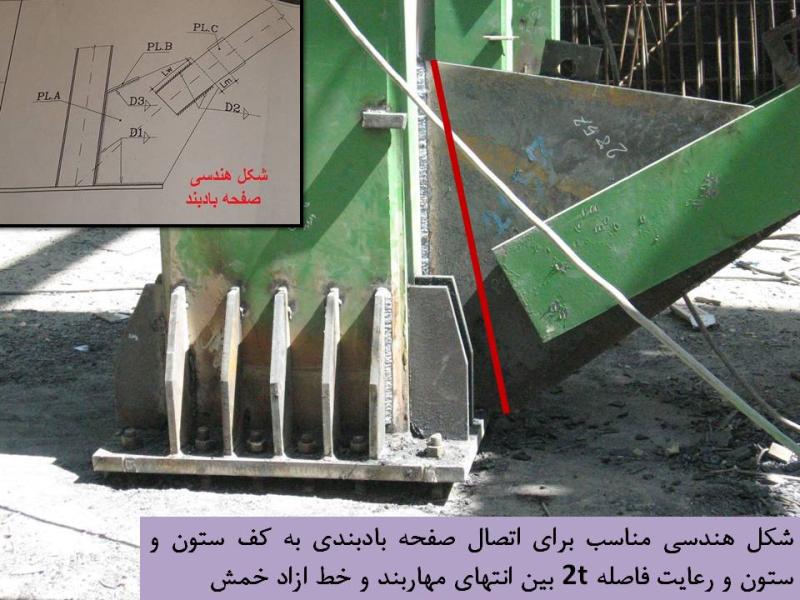

-علاوه بر اینکه شرایط کمانش خارج صفحه باید فراهم شود، مهاربندها باید در فاصله‌ ای به اندازه‌ی دو برابر ضخامت صفحه‌ی اتصال (2t) قبل از خط تکیه‌گاهی ورق اتصال (خط آزاد تنش) قطع شوند. در نظر گرفتن این فاصله سبب می‌شود ورق اتصال بتواند آزادانه دوران نماید . در صورتی‌ که این فاصله رعایت نشود ، ورق اتصال در سیکل‌های اولیه، دچار گسیختگی شده و امکان دوران‌های غیر الاستیک و تشکیل مفصل پلاستیک در آن وجود نخواهد شد.

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

• فایل های کمکی :

-پاورپوینت با عنوان " گاست پلیت ، رفتار ، طراحی و جزئیات " نوشته مهندس علیرضا صالحین که در 135 اسلاید ، توضیحات جامعی پیرامون عملکرد ورقهای بادبندی و رفتار لرزه ای آن ها بیان شده و دیتیلهای مناسب در جهت رعایت الزامات کمانشی و فاصله بین انتهای بادبند با خط آزاد خمش در آن ارائه شده است .

-پاورپوینت با عنوان " مقدمه ای بر رفتار لرزه ای اتصالات مهاربندها " نوشته دکتر مهدی علیرضایی که در این پاورپوینت 50 اسلایدی توضیحاتی پیرامون عملکرد گاست پلیتها در زلزله های گذشته ، طراحی ورق اتصال ، جزئیات اتصال بر اساس ضوابط آئین نامه ای برای تهیه نقشه های اجرایی و رعایت فاصله با خط آزاد خمش ارائه شده است .

-فایل پی دی اف با عنوان " دفترچه جزئیات استاندارد اتصالات مهاربندهای همگرا " تهیه شده توسط معاونت فنی و نظارت دفتر مقاوم سازی مدارس کشور که در 135 صفحه ،  دیتیلهای استانداردی از گاست پلیت ها با در نظر گرفتن لزوم رعایت خط آزاد خمش عمود بر محور بادبند و ملاحظه محدودیت های کارگاهی ارائه شده است .

• برای کسب اطلاعات بیشتر در مورد کمانش بادبندها و آشنایی با انواع حالات آن اینجا را کلیک کنید .
