چهار اشکال در اتصال ورق بادبندی به کف ستون

یکی از مهمترین قسمت های یک سازه بادبندی ،  محل اتصال گاست پلیت به کف ستون می باشد که نیروی زلزله جمع شده در طبقات ، باید از مهاربند به گاست پلیت و بعد از ان به کف ستون و فونداسیون انتقال پیدا کند .

 در اجرا شاهد چهار اشکال شایع در نحوه اجرای اتصال ورق بادبندی به کف ستون می باشیم :

• اشکال اول : عدم تامین طول جوش ورق بادبند در اتصال به کف ستون
• اشکال دوم : عدم قرار گیری ورق بادبندی در آکس ستون
• اشکال سوم : تداخل ورق بادبندی با اتصالات کف ستون
• اشکال چهارم : آپلیفت کف ستون متصل به ورق بادبندی

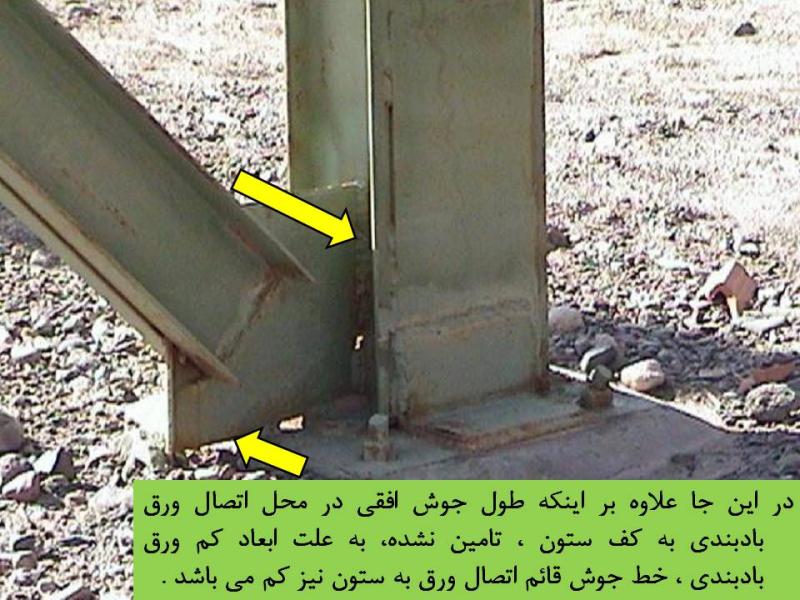

-در محل اتصالات بادبندها به پای ستون ، یکی از بزرگترین اشکالات ، عدم تامین طول جوش افقی ورق بادبند به کف ستون می باشد . به علت ابعاد کم کف ستونها ( که عموما 40 در 40 می باشد ) و ابعاد خود ستون ، فضای باقیمانده روی کف ستون ، جهت جوش دادن ورق بادبندی به آن کم می باشد .

-در صورت عدم تجسم طول جوش لازم ورق مهاربند به صفحه ستون، صفحه ستون ها ترسیم (نه طراحی) میشود که طول باقیمانده شان از هر طرف ستون در حد ۱۰ الی ۱۵ سانتیمتر بیش نموده و امکان تامین مقاومت برای تحمل مولفه افقی توسط جوش افقی وجود نخواهد داشت .

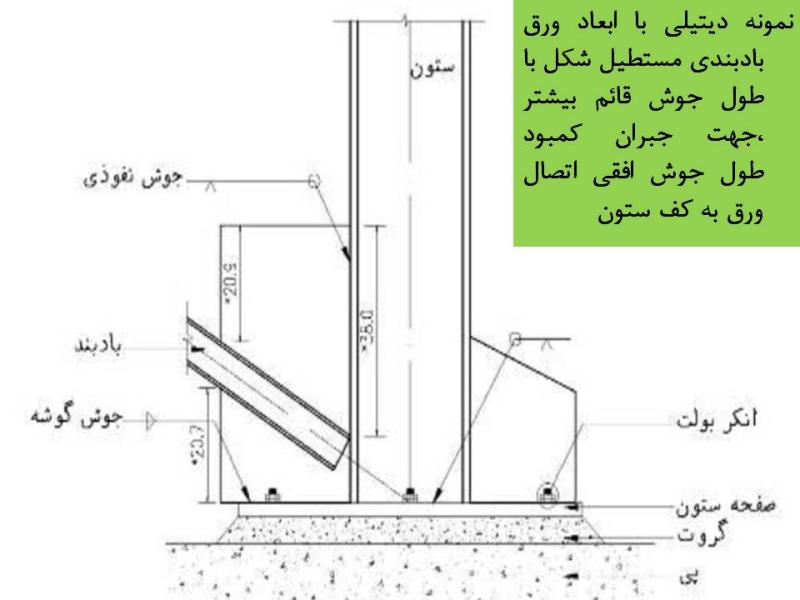

در محل اتصالات بادبندها به پای ستون به دلیل عدم وجود طول جوش افقی کافی به کف ستون ، میتوان با استفاده از ورق هایی با ارتفاع بیشتر ( بیش از دو برابر حالت عادی ) طول جوش کافی را تامین نمود .

در راه حل دوم به جای تغییر در ابعاد ورق ، ابعاد کف ستون های پای بادبندی را تغییر داده و از اول بزرگتر اختیار میکنیم تا فضای بیشتری ازاد شده و به راحتی طول جوش افقی لازم برای اتصال گاست پلیت  تامین شود .

یک روش دیگر جهت جبران کمبود طول جوش افقی ورق بادبند در محل اتصال به کف ستون ، نیز میتواند  استفاده از یک کف ستون کمکی یا به اصطلاح بچه کف ستون  باشد که باید دقیقا مانند بقیه کف ستون ها با بولت و چسبیده به کف ستونهای پای بادبندی  اجرا شود .

ورق اتصال بادبندی باید طوری روی کف ستون قرار بگیرد ، که امتداد قائم آن در آکس ستون قرار بگیرد . ولی متاسفانه در اجرا شاهد موارد متعددی از عدم رعایت این ضابطه هستیم و ورق بادبندی یا از اکس فاصله گرفته یا در لبه ستون نصب شده است .

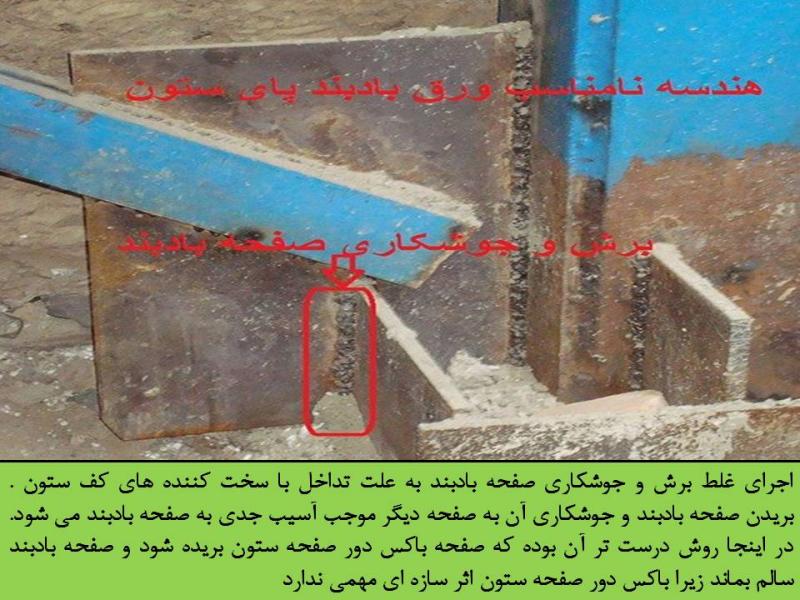

اشکال اجرایی دیگر در اتصال گاست پلیتها به کف ستون ، تداخل آنها با سخت کننده ها یا بولتهای کف ستون است .

یکی از مشکلاتی که در سازه های مهاربندی با ان مواجه هستیم ، وقوع پدیده آپلیفت در ستونهای متصل به بادبند می باشد . بدین صورت که به هنگام زلزله بر اثر کشش به وجود آمده کف ستونهای متصل به ورق بادبندی از جای خود کنده شده و بلند میشوند .

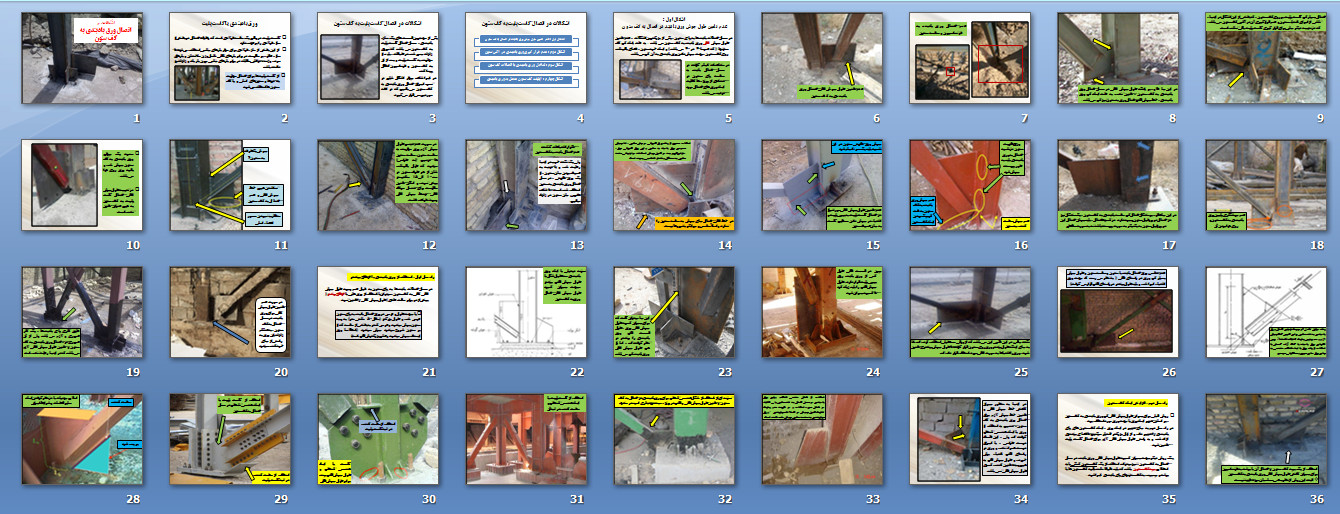

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
