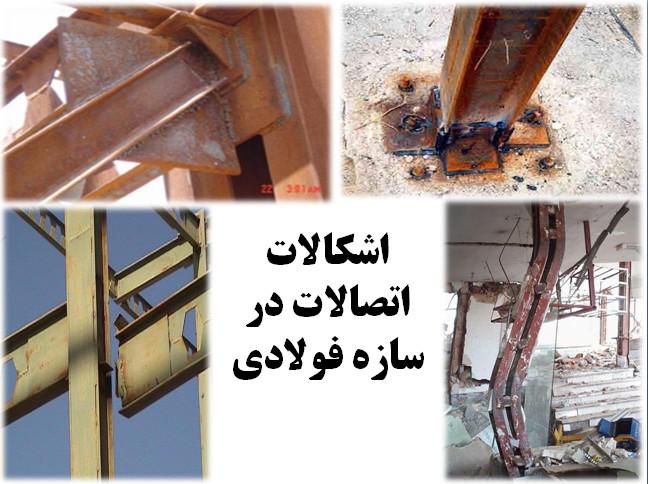

اشکالات اتصالات در سازه فولادی ( 156 اسلاید )

قیمت:

۱۶,۰۰۰ تومان

توضیحات کلی پاورپوینت:

-اتصال اجزای مختلف یک سازه فولادی بسیار مهم است. این اتصالات در قسمت های مختلف سازه و بسته به نوع کاربری و نیروهای وارده بر آنها طراحی می شوند اما خوب بودن اتصال و اطمینان از باربری آن حائز اهمیت است.

-از جمله اشکالات عمده در سازه های فولادی در قسمت اتصالات عبارتند از:

1.اشکالات اتصال ستون به پی

 2.اشکالات اتصال  تیر به ستون

3.اشکالات اتصال بادبند به ستون یا تیر

4.اشکالات اتصالات ستون های مرکب

-در این پاورپوینت بسیار کامل این چهار بخش ، به طور تخصصی مورد بررسی قرار گرفته و  تصاویر کاملا اجرائی و کاربردی از اشکالات اتصالات در هر قسمت آورده شده است .

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

لیست کامل مطالب داخل این پاورپوینت :

-بخش اول : اشکالات اتصال ستون به پی ( 19 اسلاید )

  • مسائل اتصال ستون به پی
  • اجرای نامناسب سخت کننده پای ستونها
  • ایراد در نصب ستون به base plate در محل کارگاه
  • بلند شدگی صفحه ستون
  • تفاوت در اندازه بولت ها
  • باید زیر ستون به هنگام نصب صاف باشد
  • استفاده از آجر زیر صفحه ستون برای تنظیم آن
  • اتصال گیردار و مفصلی پای ستون
  • تصویر اتصال گیردار پای ستون
  • اتصال گیردار ستون به ورق پای ستون
  • تصویر اتصال مفصلی پای ستون



-بخش دوم : اشکالات اتصالات تیر به ستون  ( 60 اسلاید )

  • تقسیم بندی اتصالات تیر به ستون
  • الف – ساختمان های نوع یک , قاب های با اتصالات صلب
  • ب- ساختمان های نوع دو,قاب های ساده
  • ج -ساختمان های نوع سه, اتصال نیمه گیردار
  • مقایسه سه حالت اتصال مفصلی ، نیمه گیردار و گیردار
  • نمودار لنگر-دوران اتصالات
  • اتصالات ساده تیر به ستون با نبشی جان
  • اتصال ساده ی قاب شده با استفاده از دو عدد نبشی در جان تیر
  • اتصال با جفت نبشی جان
  • اتصال ساده ی نشسته تقویت نشده با استفاده از یک عدد نبشی نشمین ویک عدد نبشی بالاسری
  • تقویت نبشی نشمین با سخت کننده
  • نمونه هایی از اشکالات در اتصال مفصلی تیر به ستون
  • چرخش محور ستون و جابجا شدن نشیمنگاه تیر های طرفین
  • عدم اجرای مناسب اتصال تیر دوبل و عدم استفاده ازسخت کننده
  • طول نامناسب تیرها
  • طول بسیار کوتاه تیر و گیرایی بسیار کم آن بر روی اجزای اتصال
  • اشکالات در اتصالات خمشی
  • مشکل ورق های پیوستگی در ستون های قوطی شکل
  • عدم جوشکاری صحیح ورق پیوستگی
  • ورق پیوستگی چیست ؟
  • ورق پیوستگی داخلی در ستون های قوطی شکل
  • اجرای ورق وجه چهارم به صورت درپوش تکه ای
  • پخ زنی لبه های ورق به منظور اجرای جوش شیاری با نفوذ کامل
  • اجرای جوش شیاری با نفوذ نسبی ورق پیوستگی
  • نمای نزدیک از یک اتصال فلنجی تیر به ستون باکس
  • عدم مقاومت جوش شیاری در اتصال گیردار
  • ورق کله گاوی مورد استفاده به عنوان ورق فوقانی اتصال گیردار
  • رعایت پخ 45 درجه برای اتصال شیاری ورق های اتصال گیردار
  • ورق تقویت بال در ستون های دوبل
  • عدم جوشکاری کامل ورق تقویت ستون به ستون در محل اتصال خمشی
  • استفاده از صفحات کناری
  • دیتیل رایج جهت اتصال گیردار تیر به ستون دوبل I شکل با عملکرد لرزه ای نامناسب
  • استفاده از صفحات کناری برای حل مشکل لرزه ای اتصال
  • مزایای استفاده از صفحه کناری
  • تشکیل مفصل پلاستیک در تیر



-بخش سوم : اشکالات اتصالات بادبند ( 42 اسلاید )

  • سازه فاقد سیستم باربر جانبی
  • اشتباهی رایج در صلب فرض کردن اتصال خورجینی!
  • پیچش عامل خرابی سازه
  • شکل گیری طبقه نرم
  • اشکالات متعدد در سیستم مهاربندی سازه های فولادی
  • استفاده از پروفیل I شکل و عدم استفاده از لقمه
  • کوچک بودن ورق اتصال
  • جوش نامناسب ورق اتصال بادبند به ستون و عدم اتصال به تیر!!!
  • اتصال نامناسب عضو مهاربند به صورت خارج از مرکز با نصب ورق اتصال در لبه بال ستون و تیر
  • استفاده از ورق مستعمل برای گاست پلیت
  • اجرای بادبند بدون اتصال ورق بادبند به ستون یا تیر
  • راستای عضو مهاربند باید از محور ستون بگذرد
  • زاویه کم مهاربند با افق و در یک راستا نبودن دو تیر
  • کنده شدن مهاربند به دلیل جوش ناکافی اتصال
  • عدم جوشکاری یکسره ورق اتصال دو پروفیل ستون به یکدیگر در محل تقاطع با بادبند
  • مهاربند واگرا
  • پیامد افزایش زاویه در مهاربند واگرا
  • محدودیتهای اجرایی تیر درناحیه پیوند
  • طراحی و اجرای نامناسب مهاربندی با خروج از مرکز و کمانش تیر پیوند
  • استفاده اشتباه از تیرزنبوری به عنوان تیر پیوند



-بخش چهارم : اشکالات اتصالات در ستون های مرکب

  • نحوه دوبل کردن ستون ها
  • ستون مرکب با بست مورب
  • اتصال تیر به ستون دوبل پاباز و عدم کفایت ابعاد ورق تقویت در انتهای ستون
  • ستون دوبل پاباز با بست مورب و عدم اجرای ورق اتصال به تیر به طور کامل در انتهای ستون
  • عدم اجرای صحیح جوش تسمه ها به ستون
  • عدم اجرای صحیح وصله های مورب ستون دوبل پاباز
  • فاصله زیاد بین تسمه های اتصال و ابعاد ناکافی آنها
  • شکسته شدن تسمه های اتصال و عملکرد جداگانه هر پروفیل ستون
  • گسیختگی بست های افقی
  • کمانش موضعی ستون های مشبک
  • کمانش کلی ستون های مشبک
  • وصله ستون ها
  • نمونه اشکالاتی از وصله ستون ها
  • عدم رعایت فاصله 60 سانتیمتر یا اندازه بعد ستون از محل بال تیر
