همه چیز در مورد تیرهای لانه زنبوری ( 190 اسلاید )

-دلیل نامگذاری تیرهای لانه زنبوری، شکل این تیرها پس از عملیات ساخت است . این گونه تیرها در طول خود دارای حفره های توخالی (در جان) هستند که به لانه ی زنبور شبیه است؛ به همین سبب، به این تیرها تیر لانه زنبوری می گویند.

-هدف از ساخت این نوع تیر این است که بتواند ممان خمشی بیشتری را با خیز(تغییر شکل) نسبتاً کم، و وزن کمتر در مقایسه با تیر نورد شده ی مشابه تحمل کند؛ برای مثال، ارتفاع پروفیل IPE 18 را که 18 سانتیمتر ارتفاع دارد ، میتوان تا 27 سانتیمتر افزایش داد .

-اگر تیرآهنی را لانه زنبوری نماییم مقاومت آنرا در مقابل ممان های خمشی زیاد می کنیم ولی جان تیر ضعیف می گردد. با توجه به اینکه فرض بر این است که جان تیر نیروی برشی را تحمل می کند و از طرف دیگر همانطوری که از دیاگرام نیروی برشی مشاهده می شود در نزدیکی تکیه گاه ها حداکثر نیروی برشی را داریم، لذا برای آنکه یک تیر لانه زنبوری شده در مقابل نیروهای برشی نیز مقاوم باشد، باید حداقل دو سوراخ اول تیر و آخر آن را به وسیله صفحه بپوشانیم و به خوبی از دو طرف جوشکاری کنیم.

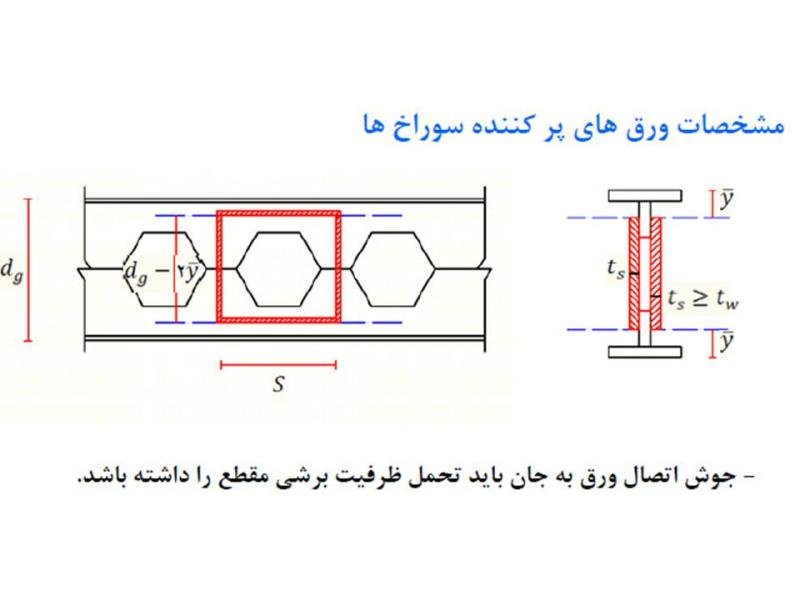

-از جمله معایب تیر لانه زنبوری، وجود حفره های آن است که نمی تواند تنشهای برشی را در محل تکیه گاه تير به ستون و يا اتصال تیرآهن تودلی (تیر فرعی) به تير لانه زنبوری تحمل کند؛ بنابراین، برای رفع این نقص، اقدام به پرکردن بعضی حفره ها با ورق فلزی و جوش می کنند تا اتصال بعدی تیر به ستون یا تیر فرعی به پل به درستی انجام شود .

-از انجایی که این تیرها شرایط مقاطع فشرده را ندارند در قابهایی که تیرها لازم است فشرده یا فشرده لرزه ای باشند طبیعتا استفاده از این مقاطع مجاز نیست.به طور  کلی مطابق مبحث دهم، استفاده از تیرهای لانه زنبوری در قاب هایی که نقش باربر جانبی را دارند، ممنوع است. (مثل قاب های خمشی یا دهانه های بادبندی شده) . اما تیرهای فرعی و کش ها در دهانه های غیر بادبندی ،صرفاً نقش باربری ثقلی دارند و استفاده از تیرهای لانه زنبوری در آن ها بلا مانع است.

-برای ساختن تیر لانه زنبوری دو شیوه موجود است  :

•  الف ) شیوه برش پانیر
• ب) شیوه برش لتیسکا

-براي ساخت تیرهاي لانه زنبوري ازتیرآهن هاي نورد شده وآماده از دو روش برش زیر استفاده می گردد :

• 1 -برش به روش کوپال
• 2 -برش به روش برنول

-چهار مرحله کلی ساخت تیر های لانه زنبوری :

• 1-برش پروفیل
• 2- استقرار دو بدنه بر روی یکدیگر
• 3-جوشکاری قطعات
• 4-تقویت تیر زنبوری

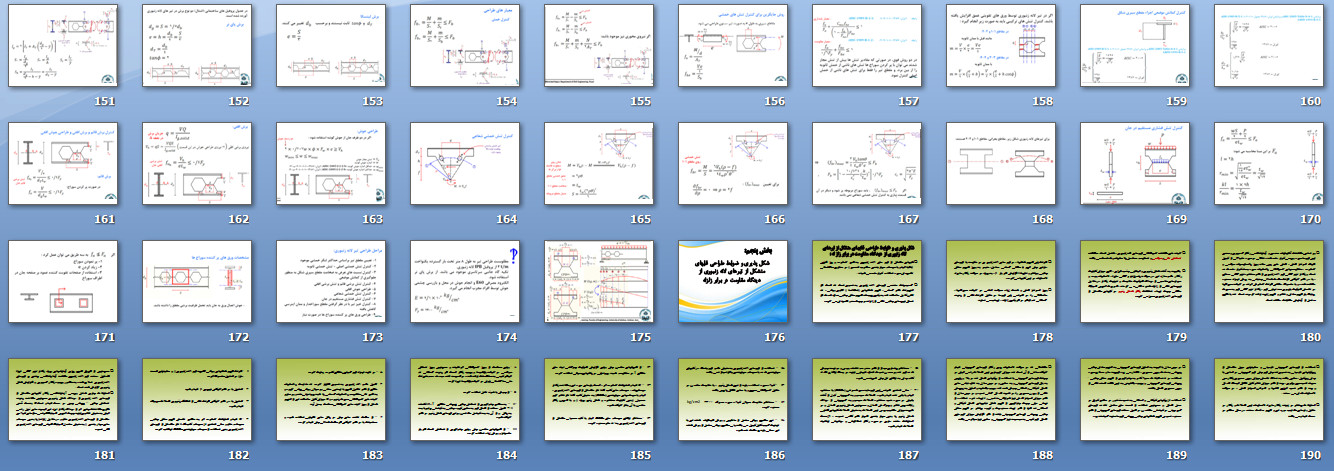

در این پاورپوینت بسیار کامل صفر تا صد موارد مرتبط با تیرهای زنبوری در پنج بخش و 190 اسلاید بیان شده است . در ابتدا این تیرها معرفی و محاسن آن ها بیان شده و در ادامه محدودیت ها ، معایب و مشکلات استفاده از تیرهای لانه زنبوری همراه با تصاویر نمونه اجرایی معرفی میشود . در بخش بعدی به طور مفصل مراحل ساخت تیرهای لانه زنبوری تشریح میشود . بخش بعدی نیز اختصاص دارد به طراحی و محاسبات تیرهای لانه زنبوری بر اساس جزوه دکتر مهرداد حجازی ، استاد دانشگاه فنی و مهندسی اصفهان . به طور کلی این پاورپوینت کامل ترین منبع موجود در مورد تیرهای لانه زنبوری بوده ، که بدون نگاه جانبدارانه ، محاسن و معایب این تیرها را همراه با نمونه تصاویر کاملا اجرایی بیان کرده و در مورد درستی یا نادرستی استفاده از این تیرها نتایجی را ارائه میدهد .

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
