بازرسی جوش به روش اولتراسونیک UT

توضیحاتی پیرامون روش بازرسی جوش به روش اولتراسونیک UT:

تست التراسونیک UT   یا فراصوتی یکی از روشهای تست های غیر مخرب میباشد که عمدتاً جهت تشخیص عیوب داخلی مواد، قطعات و سازه ها استفاده می گردد.

محدوده شنوایی انسان، امواج صوتی با فرکانس بین ۲۰ هرتز تا ۲۰ کیلو هرتز بوده و این در صورتی است که فرکانس مورد استفاده در تست فلزات، سرامیک ها، شیشه، کامپوزیت و دیگر مواد مهندسی، به روش التراسونیک بین ۰/۵ تا ۲۵ مگاهرتز می باشد.

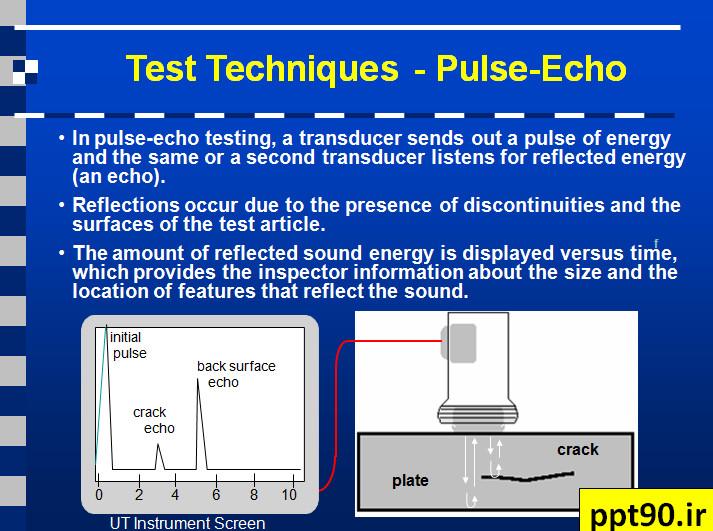

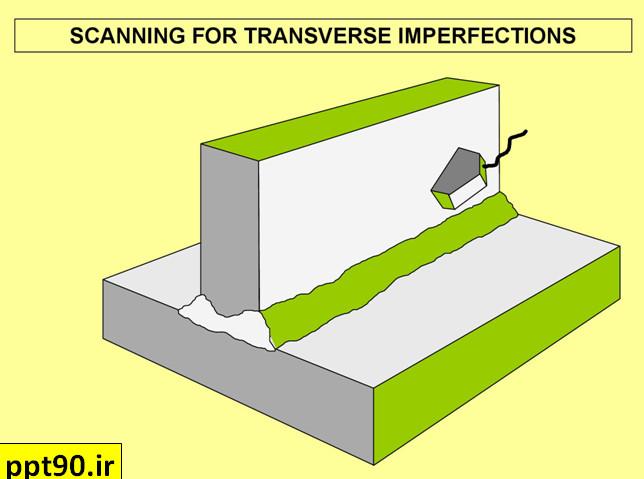

در این روش امواج فراصوتی توسط یک ترنسدیوسر (مولد صوتی) وارد قطعه تحت تست شده و در صورت برخورد عمود با ناپیوستگیهای داخلی بخشی از انرژی آن به سمت ترنسدیوسر بازتاب می گردد.

امواج بازتاب شده توسط ترنسدیوسر دریافت شده و به پالسهای الکتریکی تبدیل میگردد و نهایتاً روی صفحه نمایش A-Scan یک سیگنال عمودی ظاهر میگردد.

اپراتور با توجه به موقعیت سیگنال روی محور افقی صفحه، ارتفاع و شکل ظاهری آن به اطلاعات مختلفی از جمله مکان و عمق ناپیوستگی، نوع و ابعاد آن پی میبرد.

تست التراسونیک قدرت نفوذ بسیار بالاتری نسبت به تست رادیوگرافی داشته و گاهی اوقات میتواند عیوب را تا عمق 10 متر در فولادها نمایان سازد .

همچنین حساسیت این روش در آشکار سازی عیوب صفحه ای و بحرانی نظیر ترک ها، LOF و Lamination بیشتر از RT می باشد.

تست التراسونیک به طور معمول جهت بازرسی قطعات تولیدی به روشهای ریخته گری، نورد، فورج، اکسترود، ورقهای نازک، انواع جوش های نفوذی و اندازه گیری میزان کاهش ضخامت لوله ها و مخازن استفاد می شود.

با این روش می توان قطعات صنعتی را در حین تولید بازرسی نمود. همچنین روشی بسیار موثر برای کنترل نواقص جوشهای نفوذی در صنعت و سازه های فلزی می باشد و تقریبا محدودیت جنس و ضخامت نیز وجود ندارد.

مجموعه ی تجهیزات آزمایش شامل موارد زیر میباشد:

1)ردیاب عیوب که دارای یک مدار جارو کننده، تولید کننده ی پالس، سرعت و یک لوله ی اشعه ی کاتدی میباشد.

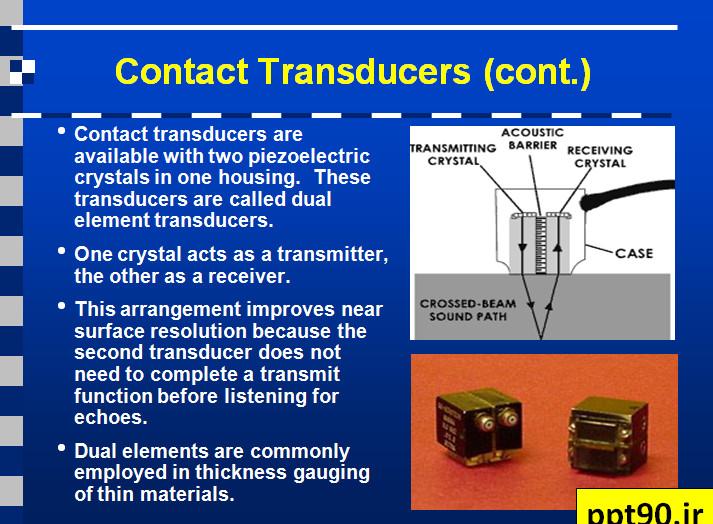

2)فرستنده (پروب) شامل یک کریستال پیزوالکتریک که در اثر اعمال ولتاژ متناوب به آن، امواج فراصوت منتشر میکند.

3)یک کوپلنت (مایع برای اتصال)برای انتقال انرژی امواج فراصوت به داخل ماده ی تحت آزمایش.

• مزایا :

این روش متداولترین آزمون است .

 مکان دقیق عیب را نشان میدهد .

 کلیه عیوب را نشان میدهد ( سطحی و زیر سطحی )

 LOP & LOF را به راحتی نمایش میدهد .

 قابلیت اتصال به کامپیوتر و پرینتر را دارد .

 در کلیه مناطق قابل استفاده است .

 بلافاصله نتایج آزمون مشخص می گردد .

 آلودگی زیست محیطی ندارد .

 برای انسان خطر آفرین نیست .

• محدودیت ها :

نسبت به PT , MT بسیار گران است .

 اپراتور به تخصص بالایی نیاز دارد .

 در تشخیص عیوب بزرگ مشکل دارد ( بزرگتر از اندازه پراب ).
