همه چیز در مورد کمانش بادبند ها ( 330 اسلاید )

لیست کامل مطالب داخل این پاورپوینت :

بخش اول : تعریف کمانش و پارامترهای آن ( 30 اسلاید )

• مقدمه
• کمانش چیست؟
• باربری المان پس از وقوع کمانش :
• تصاویری از کمانش ستون‌ ها  تحت اثر نیروی زلزله
• تصویری از کمانش جان تیر
• تصویری از گسیختگی پس از کمانش سخت‌ کننده‌ های تیر پیوند
• نمونه‌ای از کمانش داخل صفحه‌ ی مهاربند
• انواع کمانش مهاربند
• دسته بندی انواع کمانش
• پارامترهای موثر در کمانش
• ضریب طول مؤثر K
• ضریب طول موثر برای مقاطع دوبل :
• بند 10-2-4-7-1 مقاومت فشاری اسمی – قسمت ب
• پارامتر طول موثر :
• شعاع ژیراسیون
• ضریب لاغری
• الف : مقاطع کوتاه (چاق)
• ب : مقاطع لاغر (دراز)
• پ :مقاطع با طول متوسط
• حدود ضریب لاغری برای ستون های فولادی
• رابطه اویلر

بخش دوم : انواع کمانش از منظر تسلیم المان  ( 13 اسلاید )

• کمانش الاستیک و کمانش غیر الاستیک
• منحنی بار بحرانی کمانش (Fcr) در مقابل ضریب لاغری عضو (K=1)
• معادله‌ی دو بخش کمانش الاستیک و کمانش غیر الاستیک، در منحنی‌ کمانش- ضریب لاغری
• عملکرد الاستیک و غیر الاستیک در مهاربندها
• رفتار بادبندها پس از کمانش

بخش سوم : انواع کمانش از منظر محل تشکیل آن ( 83 اسلاید )

• بررسی کمانش کلی مهاربند
• بخش 10-2-4-3 مبحث دهم در مورد حداکثر ضریب لاغری اعضای تحت فشار
• بخش 10-2-4-4 از مبحث دهم در مورد کمانش خمشی
• سه نوع کمانش کلی
• الف : کمانش خمشی
• ب :کمانش پیچشی
• ج : کمانش خمشی-پیچشی
• کدام حالت کمانش کلی بیشتر در مهاربند رخ میدهد ؟
• بند 10-2-4-5 مبحث دهم در مورد کمانش پیچشی و کمانش خمشی – پیچشی
• کمانش کلی در اعضای ساخته شده
• کمانش موضعی (Local Buckling)
• تصویری از کمانش موضعی جان تیرها
• تصویری از کمانش موضعی در بال تیر بر اثر نیروی خمشی وارد شده به تیر
• تصویری از کمانش موضعی در بال پایین تیر
• تصویری از کمانش موضعی در بال بالای تیر
• تصویری از کمانش موضعی یک تیر در قاب خمشی
• تصویری از کمانش موضعی در یک ستون با مقطع HSS
• تصویری از وقوع کمانش موضعی در مقاطع فولادی بر اثر حرارت آتش
• تصویری از کمانش موضعی در بال و جان ستون
• تصویری از کمانش موضعی هم در ستون هم در تیر
• معیار بررسی احتمال رخداد کمانش موضعی
• دو حالت وقوع کمانش موضعی
• الف : کمانش موضعی در مقاطع تحت‌ فشار محوری
• بند 10-2-2-2-1 طبقه بندی مقاطع فولادی از منظر کمانش موضعی برای فشار محوری
• ب :کمانش موضعی در مقاطع تحت خمش
• بند 10-2-2-2-2 طبقه بندی مقاطع فولادی از منظر کمانش موضعی برای خمش
• جدول 10-2-2-1 نسبت های پهنا به ضخامت اجزای فشاری تقویت نشده در اعضای تحت اثر فشار محوری
• جدول 10-2-2-2 نسبت های پهنا به ضخامت اجزای فشاری تقویت شده در اعضای تحت اثر فشار محوری
• جدول 10-2-2-3 نسبت های پهنا به ضخامت اجزای فشاری تقویت نشده در اعضای تحت اثر فشار خمش
• جدول 10-2-2-4 نسبت های پهنا به ضخامت اجزای فشاری تقویت شده در اعضای تحت اثر فشار خمش
• کمانش موضعی یک مهاربند HSS (توخالی)

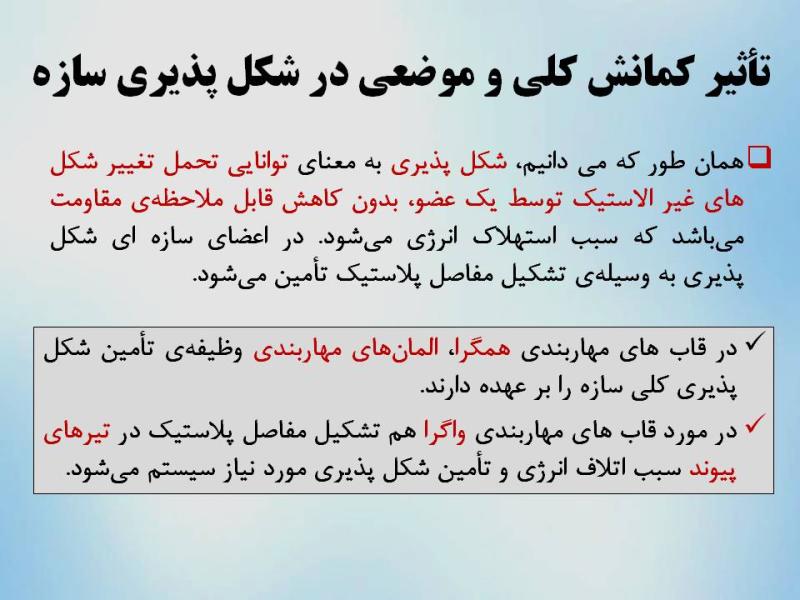

• تأثیر کمانش کلی و موضعی در شکل پذیری سازه
• فاکتور شکل پذیری
• کمانش خمیری مهاربندهای همگرا : عملکرد عضو فداشونده ( فیوز )
• فراهم آوردن شکل پذیری در سازه فولادی با بادبند واگرا EBF با استفاده از تیر پیوند کناری
• عوامل تاثیرگذار بر شکل پذیری
• تفاوت فشرده لرزه ای بودن در مهاربند معمولی با ویژ
• همگرای ویژه : الزامات شکل پذیری بند 10-3-11-1 مبحث دهم
• همگرای معمولی : الزامات شکل پذیری بند 10-3-10-1 مبحث دهم
• بند 10-3-4 مربوط به الزامات لرزه ای کمانش موضعی
• جدول 10-3-4-1 محدودیت نسبت پنها به ضخامت در اجزای فشاری اعضای با شکل پذیری متوسط و زیاد
• نتیجه گیری مهم
• اثر کمانش موضعی در مقاومت خمشی و شکل پذیری
• اثر کمانش موضعی بر شکل پذیری و ظرفیت مقطع :
• فلسفه طراحی لرزه ای قاب های همگرا
• پاسخ غیر ارتجاعی مهاربندهای هم محور تحت بارهای جانبی
• وقوع کمانش در هر دو عضو مهاربندی بر اثر فشار وارد امده بر اثر زلزله رفت و برگشتی
• وقوع کمانش موضعی و پایداری سازه
• مهاربندی های صرفا کششی

بخش چهارم : انواع کمانش از منظر صفحه تشکیل دهنده آن ( 50 اسلاید )

• کمانش داخل صفحه و خارج صفحه
• وقوع کمانش خارج از صفحه در بادبندهای سالن دادگستری شهر بم
• علل عمده وقوع کمانش خارج صفحه‌ی مهاربندها
• کمانش خارج صفحه مهاربند در ساختمان در حال احداث در زلزله بم
• کمانش داخل یا خارج در نیمرخ متقارن
• شرط وقوع کمانش به صورت داخل صفحه
• محل تشکیل مفصل‌های پلاستیک در کمانش داخل صفحه
• محل تشکیل مفصل‌های پلاستیک در کمانش خارج از صفحه
• شکست ناشی از جزئیات ضعیف گاست پلیت در کمانش خارج از صفحه
• رفتار شکل پذیر ناشی از طراحی مناسب گاست پلیت
• تامین شرایط برای کمانش خارج از صفحه
• نمونه هایی از کمانش خارج از صفحه بادبند
• کمانش مهاربند در داخل صفحه و وقوع مفصل پلاستیک در عضو مهاربندی ساخته شده از دوبل نبشی
• کمانش مهاربند در خارج از صفحه و وقوع مفصل پلاستیک در گاست پلیت
• بند 10-3-11-3 مبحث دهم قسمت پ در مورد طراحی اتصالات مهاربندها در همگرای ویژه و سازگاری اتصال با کمانش مهاربندی ها
• انواع اتصالات دارای سازگاری با دوران غیر الاستیک ناشی از کمانش خارج صفحه مهاربند طبق قسمت پ بند 10-3-11-3
• رعایت فاصله‌ی 2t در اتصال مهاربند به ورق اتصال
• تعریف عرض ویتمور و کاربرد آن
• هندسه ورق اتصال در همگرای ویژه

بخش پنجم : لقمه در مهاربند برای جلوگیری از کمانش  ( 45 اسلاید )

• مقاطع ساخته شده چیست ؟
• ضوابط مربوط به لقمه در مقاطع ساخته شده مهاربندها
• اتصال مقطع دوبل نبشی به کمک لقمه در فواصل a از یکدیگر
• اتصال مقطع دوبل ناودانی در حالت فیس تو فیس به کمک لقمه
• چرا از بست یا لقمه در مهاربند ها استفاده میشود ؟
• فواصل زیاد لقمه های مهاربند و کمانش پروفیل تکی و یا به عبارت دیگر عدم عملکرد مقطع به عنوان یک عضو مرکب
• کمانش موضعی خارج از صفحه مهاربند و جدا شدن پروفیل های مهاربند به علت عدم استفاده از تعداد لقمه کافی
• مقطع استفاده شده از دوبل نبشی و عدم استفاده از لقمه بین نبشی ها و کمانش مقطع
• استفاده از مقطع دوبل و عدم استفاده از لقمه در اتصال و کمانش در دو جهت مختلف به علت رفتار رفت و برگشتی زلزله
• فواصل لقمه ها طبق بند 10-1-4-4-2 مبحث دهم ویرایش 87 :
• فواصل لقمه ها طبق بند 10-2-4-7-2 مبحث دهم ویرایش 92:
• لقمه در مهاربندهای همگرای ویژه
• بند 10-3-11-1 قسمت ج مبحث دهم مقررات ملی ساختمان ویرایش ۹۲
• جمع بندی مطالب مباحث مختلف در مورد فواصل لقمه ها :
• مقاومت‌ برشی لقمه ها
• تصاویری از گذاشتن لقمه مابین پروفیل های دوبل بادبند
• نمونه ای از اشکال اجرایی در عدم استفاده از لقمه در طول بادبند!

بخش ششم : کمانش در بادبندهای هفتی و هشتی  ( 44 اسلاید )

• کمانش در بادبندهای شورن
• کمانش اعضای مهاری ؛ عمده ترین ضعف قابهای مهاربندی شده هم مرکز
• نمایش نیروی نامتعادل بعد از کمانش عضو مهاری
• کمانش عضو فشاری مهاربند شورون 8
• نیروی نامتوازن کننده
• اثر لاغری بر نیروهای نامتوازن کننده مهاربند شوورن
• بند 10-2-4-4 مبحث دهم مقررات ملی ساختمان
• عملکرد مهاربند شورون 8 و 7 شکل در هنگام زلزله
• طراحی تیر های دهانه مهاربندی برای اثر نیروهای نامتعادل بر اساس ویرایش 87 و 92 مبحث دهم
• بند 10-3-9-2-4-3 مبحث دهم ویرایش 87
• شکل 10-3-9-الف مبحث دهم ویرایش 87 نیروی غیر متعادل مهاربندهای کششی و فشاری در طراحی به روش تنش مجاز
• شکل 10-3-9-ب نیروی غیر متعادل مهاربندهای کششی و فشاری در طراحی به روش حالات حدی
• بند 10-3-10-2 قسمت (ج ) مبحث دهم ویرایش 92
• مثال طراحی تیر در مهاربند شورون :
• استفاده از مهاربند X چند طبقه
• فرم ضربدری دو طبقه
• تغییر مقطع مهاربند از هشتی به هفتی و ایجاد فرم ضربدری دو طبقه به منظور بهبود عملکرد بادبند و کاهش نیروی نامتوازن کننده
• روش ستون دوخت zipper column
• بهبود رفتار لرزه ای بادبندهای شورون با زیپ

بخش هفتم : سایر مطالب در مورد کمانش بادبندها ( 37 اسلاید )

• استفاده از مقطع تک به جای دوبل برای بادبند
• نمونه ای از ساخت بادبند ضربدری با ناودانی تک و احتمال بالای وقوع کمانش در آن
• استفاده از مقطع تک و لاغر بودن مهاربندها عامل اصلی کمانش

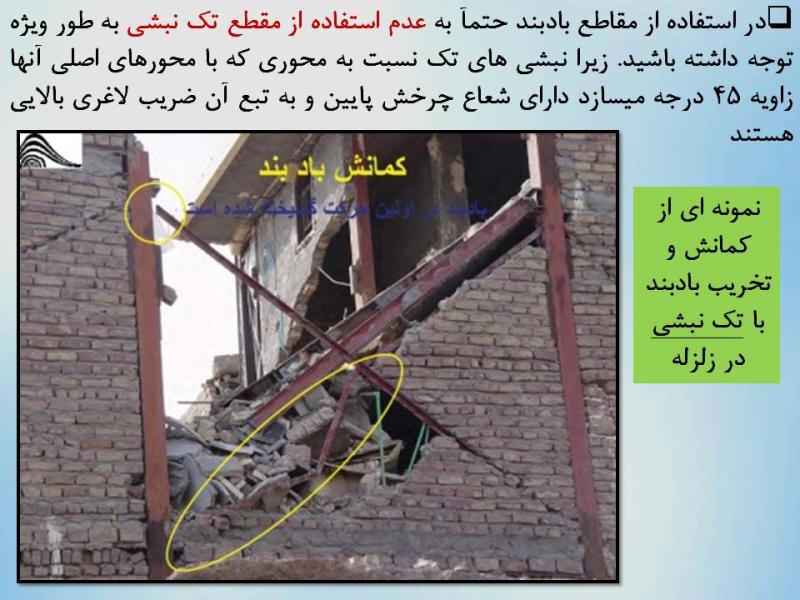

• نمونه ای از کمانش و تخریب بادبند با تک نبشی در زلزله
• اشتباه در استفاده از مقطع تک برای بادبند ضربدری و کمانش بادبند
• استفاده از پروفیل I شکل به جای دوبل ناودانی
• ضعیف بودن بادبند با مقطع IPE و کمانش بر اثر لاغری
• بند 10-3-11-1 مبحث دهم ( مهاربند همگرای ویژه )
• کنترل لاغری برای یک مهاربند ضربدری با پروفیل IPE14
• بند 10-3-10-2 مهاربندهای به شکل 7 و 8 در مورد ضریب لاغری
• استفاده از عضو مهابند با مقطع تک پروفیل IPE یا ناودانی / کمانش عضو مهاربند / زوال جوش ورق اتصال گوشه

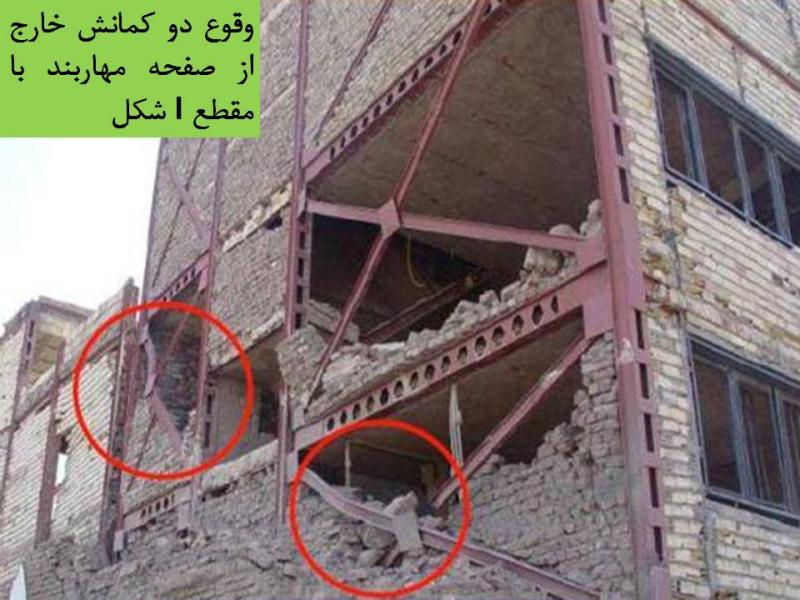

• کمانش موضعی در مهاربند I شکل
• کمانش در مهاربندهای K شکل

بخش هشتم : رفع مشکل کمانش با بادبندهای BRBF   ( 18 اسلاید )

• محصور کردن برای جلوگیری از کمانش
• معرفی قابهای همگرای نوین BRBF
• انواع پیکر بندی BRBF
• عناصر تشکیل دهنده BRB
• الف- غلاف ( بتن با روکش فولادی) یا casing
• ب-هسته فولادی یا steel core
• ج-لایه ضد پیوستگی یا  bond-preventing layer
• منابع
