انواع سایبان،طراحی و محاسبه سایبانها،نقاب سایه و ایده گنبد آسمان( سه پاورپوینت )

قیمت:

۳۵,۰۰۰ تومان

توضیحات تکمیلی

تعداد اسلاید	پاورپوینت اول : 86 اسلاید پاورپوینت دوم : 52 اسلاید پاورپوینت سوم : 36 اسلاید
دسته بندی	تنظیم شرایط محیطی
برچسب ها	ارتفاع شرقی گنبد آسمان, استخراج نمودارهای مسیر خورشید, استراتژی های سایبان, اصول طراحی سایبان, افزایش کارایی سایبان, الگوی حرکت سایه, انتقال نقاله سایه یاب, انطباق نقاله و موقعیت خورشید, بهترین سایبان در جهت های مختلف, تاثیرات سایه بان, ترسیم نقاب سایه اجسام, دسته بندی سایبان های خارجی, دوربين گلوبوسکوپ, دیاگرام مسیر خورشید, رنگ سایه بان ها, روش ترسيم نقاب سايه, زاویه سایه بان افقی و عمودی, سایبان افقی, سایبان با پیش آمدگی افقی, سایبان برای نماهای شرقی و غربی, سایبان ثابت عمودی, سایبان خارجی بهتر از داخلی, سایه بان ثابت افقی, سایه بان ثابت عمودی, سایه بان در معماری, سایه بان عمودی, سایه بان های ثابت, سایه بان های متحرک, شدت تابش خورشید, طراحی سایبان, عمق مناسب سایبان, عملکرد سایبان در زمستان, ماسک سایه, محاسبه سایه بان, محاسبه عرض سایبان, محاسبه عمق سایه بان افقی, مفهوم نقاب سايه حقیقی, مقایسه سایبان های داخلی و خارجی, مقایسه سایه بان های خارجی با داخلی, نقاب (ماسک) سایه, نقاب سایه خط قائم, نقاب سایه خط مستقیم افقی, نقاب سایه و ایده گنبد آسمان, نقاله تابش خورشید, نقاله سایه یاب, نمای خود سایه, نمودار مسیر خورشید, نمودارهای محاسبه موقعیت خورشید, پدیده گلخانه ای در سایبان

توضیحات کلی پاورپوینت:

سايه بان همواره يکی از عناصر مهم در معماری بوده و نقش آن در کنترل میزان نفوذ مستقیم نور خورشید به فضای داخل ساختمان انکارناپذير است .

سايبان های خورشیدی از اثرگذارترين راهکارهای کاهش مصرف انرژی و بهبود آسايش حرارتی هستند

سایبان ها در تابستان های گرم و زمستان های سرد می توانند نقش مهمی در کنترل از دست دادن انرژی و دريافت اشعه های خورشیدی داشته باشند و همچنین می توانند نقش مهمی در کاهش مصرف انرژی بازی کنند .

ايجاد سايه بر روی پنجره ها، سقف و ديوارها به خصوص ديوار شیشه ای مانع تابش مستقیم آفتاب بر روی سطح می شود و در نتیجه، حرارت ايجاد شده ناشی از تابش آفتاب در فضای پشت سطوح و داخل بنا را به شدت کاهش می دهد .

تاثیرات سایه بان :

کنترل تابش مستقیم آفتاب
کنترل نور
منظره و تهویه طبیعی

مقایسه سایه بان های خارجی با داخلی :

سایه بان های خارجی تا ۹۰ درصد و سایه بان های داخلی (پرده ، کرکره) تنها ۲۰ تا ۲۵ درصد اثر حرارتی تابش آفتاب را در اتاق کاهش می دهند.

هر چه رنگ سایه بان ها تیره تر باشد ، اختلاف بین کارایی انواع داخلی و خارجی این سایه بان ها بیشتر می شود. با استفاده از سایه بان هایی چون پنجره های کرکره ای چوبی خارجی ، می توان از نفوذ بیش از ۹۰ درصد از انرژی حرارتی خورشیدی ناشی از تابش آفتاب بر پنجره به داخل جلوگیری کرد. سایه بان های متحرک داخلی تیره رنگ ( پرده ، کرکره) ۷۰ تا ۸۰ درصد انرژی خورشیدی تابیده به پنجره را به داخل منتقل می کنند.

سایبان خارجی بهتر از داخلی است به دلیل اینکه سایبان داخلی باعث پدید آمدن پدیده گلخانه بین پنجره و پرده می شود.

سایبان های خارجی را میتوان به دو دسته کلی زیر تقسیم نمود :

1- سایه بان های متحرک و قابل کنترل می توانند انتقال نور و گرمای خورشید را به طور دلخواه کنترل کنند.

2- سایه بان های ثابت عملکرد مشخصی دارند که به جهت و شکل هندسی ساختمان و تغییر موقعیت خورشید در فصل های مختلف سال بستگی دارد .

کارایی سایه بان های خارجی به موارد زیر بستگی دارد :

رنگ
محل نصب آنها نسبت به پنجره
شرایط تهویه طبیعی ساختمان

عملکرد سایه بان های ثابت به موارد زیر بستگی دارد :

موقعیت ساختمان
تغییرات روزانه و سالانه موقعیت خورشید

درحالی که سايه بان های ثابت معمولاً تک منظوره و برای ايجاد سايه در مقابل تابش خورشید هستند، سايه بان های متحرک، چند منظوره بوده و برای موارد زیر در ساختمان به کار می روند :

کنترل گرمای کسب شده
ممانعت از چشم زدگی
جريان مناسب نور

بهترین سایبان در جهت های مختلف :

ساییان افقی مناسب برای تابش قائم : جبهه جنوب
سایبان عمودی مناسب برای تابش مایل: جبهه غرب

نقاب (ماسک) سایه :

در نظر بگیرید جسم کدری در مقابل چشمان ناظر به گونه ای قرار گرفته است که بخشی از نیم کره آسمان از دید او مخفی می ماند. بدیهی است خورشید به هنگام عبور از این بخش از دید ناظر مخفی خواهد ماند. در نتیجه ناظر هم در سایه خواهد بود.

اصول ترسیم نقاب سایه اجسام :

نقاب سایه خط مستقیم : خطی است منحنی
نقاب سایه خط قائم : خطی است مستقیم

منظور از عمق مناسب سایبان، عمقی است که :

در اوقات گرم سال از تابش خورشید به داخل ممانعت به عمل آید
و در اوقات سرد برای استفاده از گرمای تابشی خورشید امکان ورود تشعشع خورشید به داخل فراهم شود.

برای اطمینان از اینکه سایه بان جنوبی مانع تابش خورشید در زمستان نمی شود ، بایستی عمق نفوذ آفتاب به داخل اتاق و ارتفاع سایه ای را که در نتیجه عمق سایه بان پنجره جنوبی در این فصل بر روی شیشه می شود ، در سردترین روز سال محاسبه و بررسی کرد . معمولا در ساعت ۱۲ در روز اول دیماه محاسبه می شود.

نقاله تابش خورشید :

برای محاسبه انرژی خورشیدی و یا ابعاد سایه بان از نمودار مسیر حرکت خورشید استفاده می شود :

در این نمودار افق به شکل دایره است که ساختمان در مرکز آن قرار دارد و مسیر حرکت خورشید در آسمان به شکل منحنی هایی ترسیم شده است که از شرق دایره افق به غرب آن کشیده شده است . با استفاده از این نمودارها میتوان موقعیت خورشید را در هر روز و در هر ساعت تعیین کرد.

زاویه تابش بین صفر و نود درجه به شکل دایره های متحد المرکز نشان داده شده است که به فاصله ۱۰ درجه از یکدیگر قرار دارند.

جهت تابش به صورت خطوطی است که از محیط دایره افق به مرکز دایره ها که محل ساختمان است کشیده شده است و بین صفر در شمال و ۱۸۰ در جنوب تقسیم شده است.

چنانچه مسیر مورد نظر در نمودار قرار نگیرد ، با در نظر گیری میانگین دو نمودار ، میتوان زوایای مورد نظر را به دست آورد .

انتقال نقاله سایه یاب و محاسبه زاویه سایه بان افقی و یا عمودی :

نقاله سایه یاب را با شعاع یکسان بر دیاگرام خورشیدی متناظر با عرض جغرافیایی مربوطه قرار داده و زوایای سایه بان افقی و عمودی (قائم) را محاسبه می کنیم که بیشترین میزان همپوشانی منطقه نیاز به سایه را داشته باشد.

توجه :

این محصول ، شامل سه پاورپوینت در مورد سایبان ها در معماری می باشد که در آنها موضوعات مختلفی نظیر انواع سایبان ، طراحی و محاسبه سایبان ، به دست آوردن عمق مناسب سایبان ، نقاب سایه ، استفاده از ایده گنبد آسمان و نمودارهای مسیر خورشیدی و ... مورد بحث و بررسی قرار گرفته است .

لیست کامل مطالب داخل پاورپوینت اول : ( 86 اسلاید )

انواع ، طراحی و محاسبه سایبان ها در معماری :

استفاده از سایه بان در معماری
تاثیرات سایه بان
مقایسه سایه بان های خارجی با داخلی
رنگ سایه بان ها
افزایش کارایی سایبان ها
تاثیر جهت پنجره در دمای داخل نمونه های بدون تهویه و با تهویه بسیار کم و سایه بان های خارجی تیره رنگ
تاثیر جهت پنجره در دمای داخل نمونه های بدون تهویه ولی با سایه بان های داخلی تیره رنگ
تاثیر نوع سایه بان و وضعیت پنجره در دمای هوای داخلی آن
سایبان خارجی بهتر از داخلی
امکان ورود انرژی خورشیدی با طول موج کوتاه
پدیده گلخانه ای در سایبان ها
مقایسه سایبان های داخلی و خارجی
دسته بندی سایبان های خارجی :
1- سایه بان های متحرک
نمونه هایی از سایه بان های خارجی متحرک
2- سایه بان های ثابت
نمونه عملکرد مناسب سایبان ثابت در ماه های گرم و سرد سال
هندسه سایبان ثابت
انواع سایه بان از لحاظ شکلی
سایه بان ثابت افقی
سایه بان ثابت عمودی
سایه بان های ثابت افقی و عمودی (ترکیبی)
سایه بان های ثابت افقی یا عمودی یا ترکیبی از افقی با عمودی
زاویه سایه بان افقی و عمودی
بهترین سایبان در جهت های مختلف
نمونه سایبان ثابت عمودی در نمای غربی دانشگاه کاتولیک آفریقای شرقی، نایروبی
نمونه سایبان ثابت افقی در نمای جنوبی دانشگاه کاتولیک آفریقای شرقی، نایروبی
نمونه سایبان ثابت افقی در نمای جنوبی خانه فرهنگ، موزه ملی تانزانیا
نمونه سایبان ثابت عمودی در نمای غربی ساختمان ADD، دانشگاه نایروبی
نمونه سایبان ثابت عمودی در نمای غربی کالج باث، در شهر باث، انگلستان
نمونه سایبان ثابت عمودی در نمای غربی ساختمانی در مومباسا
بهبود سایه بان با استفاده از ترکیب عناصر عمودی و افقی
استراتژی سایه زنی متفاوت برای هر جهت ساختمان
سایبان با پیش آمدگی افقی در نمای جنوبی و ممانعت از ورود افتاب مزاحم تابستانی
استراتژی های سایبان برای نماهای شرقی و غربی
استراتژی باله عمودی اریب در نماهای شرقی و غربی
جدول زاویه خط سایه برای باله های عمودی اریب
نمونه باله عمودی اریب در نماهای شرقی و غربی
نقاب (ماسک) سایه
اصول ترسیم نقاب سایه اجسام
نقاب سایه خط مستقیم افقی
نقاب سایه خطوط افقی و موازی
نقاب سایه سایبان ABCD
نقاب سایه خط قائم
نقاله سایه یاب
نقاب سایه دیوارهای محیط بر ناظر
زوایای جهت و ارتفاع سایه برای دیوارهای محیط بر ناظر
نقاب سایه حقیقی نورگیر
زوایای جهت و ارتفاع سایه برای نورگیر

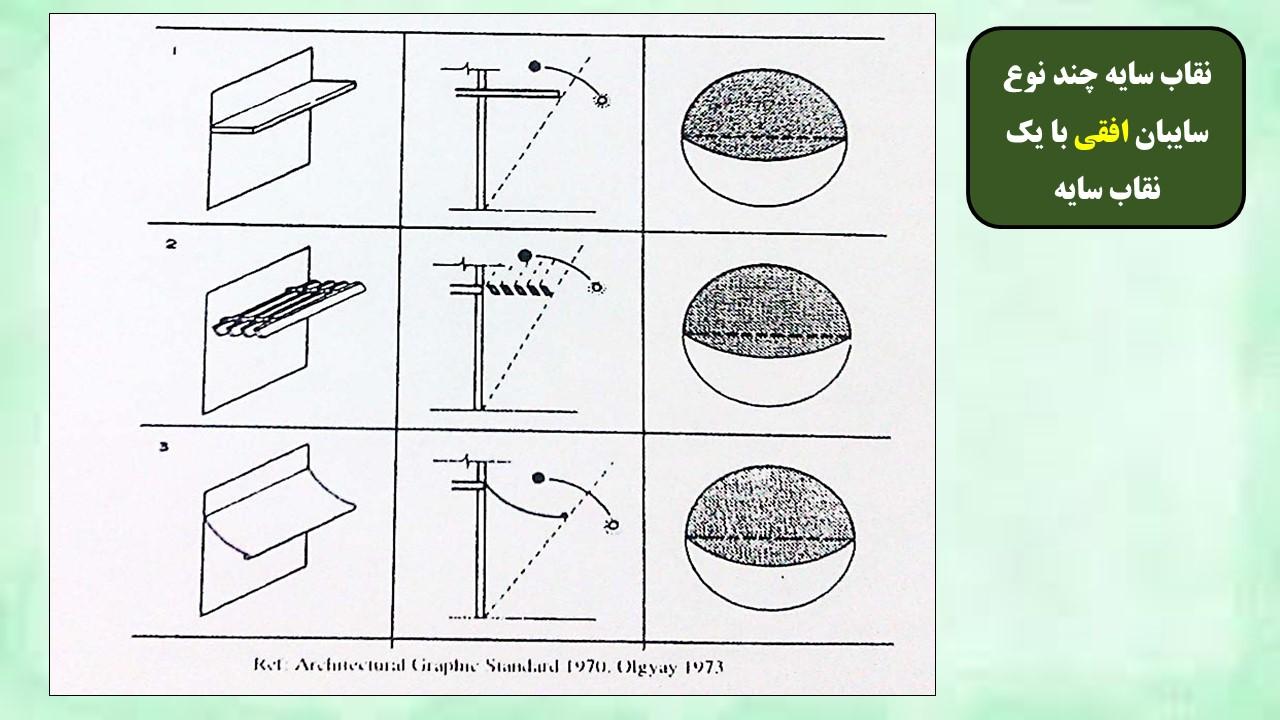

ماسک سایه انواع سایه بانها
نقاب های سایه برای انواع سایه بان های افقی
عمق مناسب سایبان
نحوه عملکرد سایبان در زمستان و تابستان
پیش امدگی محاسبه شده برای کنترل خورشید تابستانی و زمستانی
نمونه استفاده از سایه بان برای کنترل خورشید تابستانی و زمستانی
نمونه هایی از استفاده مناسب از پیش آمدگی سقف برای جلوگیری از ورود افتاب مزاحم تابستانی و اجازه به ورود نور خورشید در زمستان
مراحل محاسبه عمق سایه بان افقی
محاسبه مقدار سایه، سایه بان عمودی
محاسبه عمق سایه بان افقی
روش دستی محاسبه سایه بان
جدول خطوط همدما isopath
انتقال خطوط نیاز به سایه بر دیاگرام خورشیدی با عرض جغرافیایی مربوطه
انتقال نقاله سایه یاب و محاسبه زاویه سایه بان افقی و یا عمودی

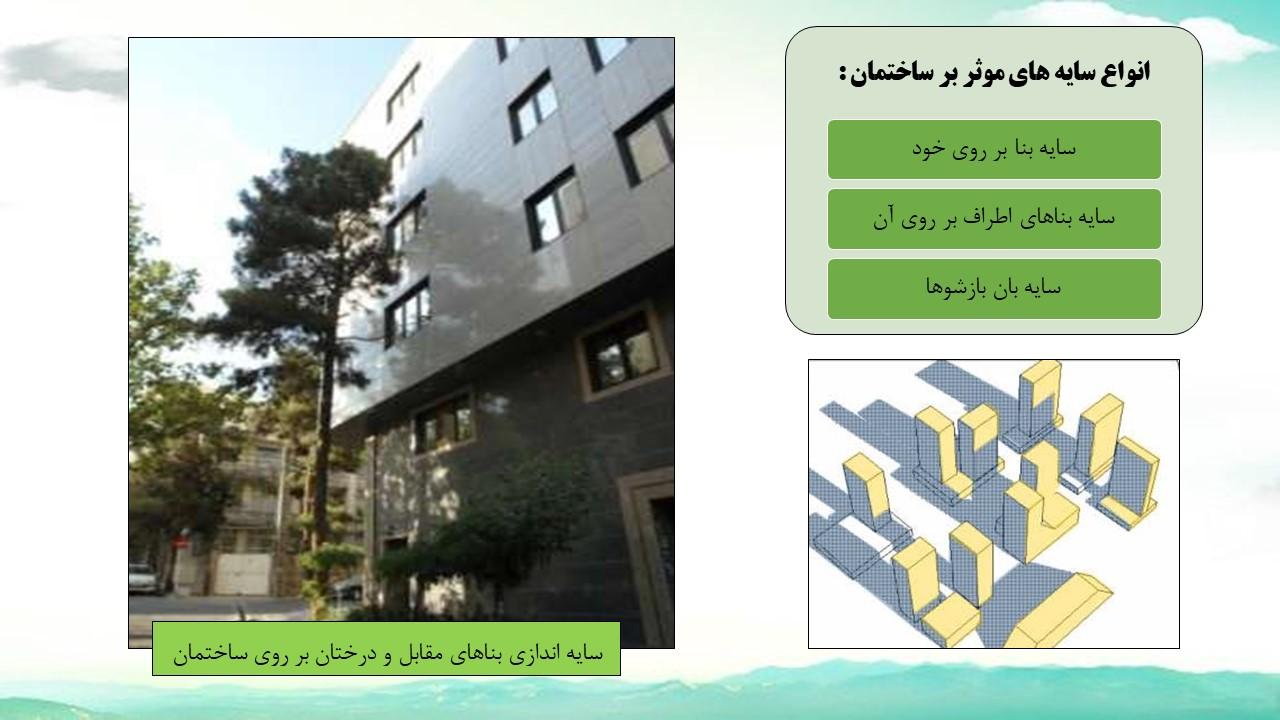

انواع سایه های موثر بر ساختمان
سایه اندازی بناهای مقابل و درختان بر روی ساختمان
نمای خود سایه از آفتاب مستقیم
الگوی حرکت سایه و طراحی سایت
حداقل فاصله شمالی جنوبی بین ساختمانها بر حسب ارتفاع ساختمان مقابل
تصاویری از نمونه سایبان های خارجی
کنترل همزمان نور خورشید و تهویه
