پرسپکتیو موازی

• تعریف پرسپکتیو :

-پرسپکتیو عبارت است از نشان دادن تصویر یک جسم بر روی یک صفحه دو بعدی

-تنها تصویری است که چشم انسان آنرا به عنوان واقعیت قبول می کند.

-در واقع پرسپکتیو فضای سه بعدی را روی سطوح دو بعدی ایجاد کرده و عمق اجسام را نشان می دهد.

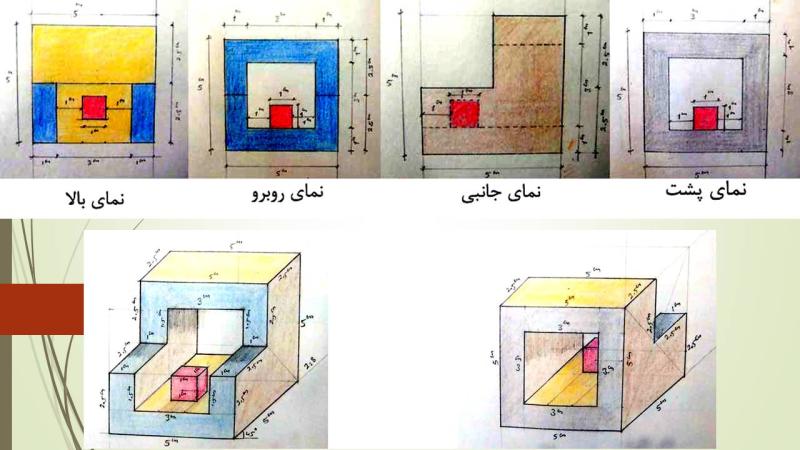

• دستگاه پرسپکتیو ایزومتریک :

-در این نوع پرسپکتیو دو محور صفحه افق ox  و oy  با خط افق زاویه ۳۰ درجه می سازند و کلیه ابعاد و اندازه ها به نسبت ۱ به ۱ (اندازه واقعی) رسم می شوند. تصاویر در این نوع پرسپکتیو ۱۸ درصد بزرگتر به نظر می رسند

• دستگاه پرسپکتیو دی متریک :

-محورهای x و y  با خط افق به ترتیب زاویه های 7 درجه و 42 درجه می سازند و محور zها بر محور افق عمود است. در این روش طول اضلاع در راستای محوری که با افق زاویه ی 7 درجه می سازد برابر اندازه ی واقعی ترسیم می شود ولی در راستای محوری که با افق زاویه ی 42 درجه می سازد نصف اندازه ی واقعی است

• دستگاه پرسپکتیو تری متریک :

-این دستگاه ترسیم پرسپکتیو دارای سه زاویه مختلف است که معمولا 135، 120و ۱05 درجه هستند. اندازه ها روی محورهای صفحه افق ۱ به ۱ (اندازه واقعی) و روی محور ارتفاع به نسبت ۱ به ۲ (۱:۲) است. این محور مختصات برای ترسیم فضاهای داخلی مناسب است.
