بررسی جامع اعضای کششی بر اساس مبحث دهم ویرایش87 و 92 ( چهار پاورپوینت )

یک توضیح کلی از محتویات هفت بخش این پاورپوینت 164 اسلایدی :

-در بخش اول توضیحاتی پیرامون آشنایی با اعضای کششی و کاربردهای آن ارائه شده و در ادامه مقاطع رایج در اعضای کششی ( نیمرخ های تک و ترکیبی ) معرفی میشود .

-در بخش دوم مقاطع محاسباتی در اعضای کششی به طور کامل همراه با تصاویر و چند مثال معرفی میشوند ( سطح مقطع کلی ، سطح مقطع خالص و سطح مقطع موثر عضو کششی ) اثر سوراخ در یک مقطع کششی ، پدیده تاخیر برشی و روش پیدا کردن مسیر بحرانی نیز در این بخش توضیح داده میشود .

-در بخش سوم محدودیت های طراحی اعضای کششی ، طبق مبحث دهم بیان شده و گسیختگی قالبی یا گسیختگی حوزه برشی مورد برررسی قرار می گیرد .

-در بخش چهارم محدودیت لاغری برای اعضای کششی و هم چنین ضوابط اعضای کششی مرکب از چند نمیرخ یا نیمرخ و ورق طبق مبحث دهم ویرایش 87 و 92 به طور کامل بررسی میشود .

-در بخش پنجم ضوابط اعضای کششی با اتصالات لولایی ، محدودیت های ابعادی تسمه های لولا شده و ضوابط تسمه سر پهن و محدودیتهای آن ، بیان میشود .

-در بخش ششم میل مهار در سوله معرفی شده و توضیحاتی پیرامون روش طراحی آن ارائه میشود .

-در بخش هفتم و انتهایی توضیحاتی پیرامون طراحی مهاربندهای کششی بیان شده و ضوابط مرتبط با اجرای مهاربند به صورت کششی تنها ، کنترل لاغری مهاربند و فواصل لقمه ها ارائه میشود .

لیست کامل مطالب داخل پاورپوینت اول : ( 164  اسلاید )

-راهنمای مبحث دهم قسمت اعضای کششی :

-بخش اول : آشنایی با اعضای کششی  ( 21 اسلاید )

• معرفی اعضای کششی
• اعضای کششی ؛ اعضای درجه دوم
• مطالب مربوط به اعضای کششی در بخش 10-2-3 مبحث دهم ویرایش 87
• بخش 10-2-3 الزامات طراحی اعضا برای نیروی کششی در مبحث دهم ویرایش ۹۲
• اعضای کششی و کاربرد آن در سازه فولادی
• خرپا سازی با اعضای کششی
• استفاده از اعضای کشششی در ساخت پل ها
• عضو کششی به عنوان بادبند
• مقاطع رایج در اعضای کششی
• نیمرخ های مورد استفاده به عنوان عضو کششی (نیمرخ های تک و نیمرخهای ترکیبی )

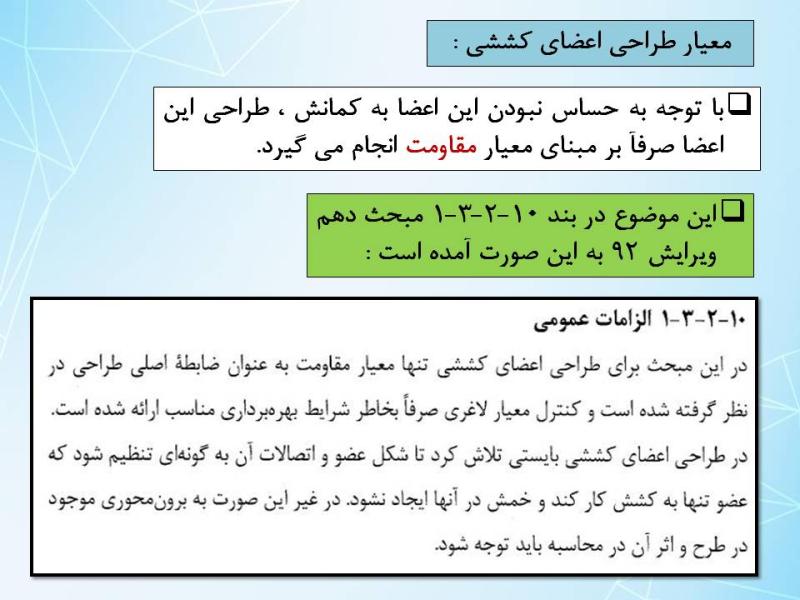

• معیار طراحی اعضای کششی
• در بند 10-2-3-1 مبحث دهم ویرایش 92 الزامات عمومی

-بخش دوم : مقاطع محاسباتی در اعضای کششی  ( 35 اسلاید )

• سطح مقطع کل یا سطح مقطع ناخالص(gross section)
• سطح مقطع خالص (net section)
• اثر سوراخ های نامنظم
• اثر سوراخ های یک در میان در محاسبه مساحت خالص
• مسیر بحرانی
• مساحت خالص در نبشی ها:
• مثال
• سطح مقطع موثر
• پدیده تاخیر برشی
• مثال از انتقال نیرو در اتصال
• مقاطع محاسباتی در اعضای کششی طبق بند 10-2-3-2 مبحث دهم ویرایش 87 :
• الف ) سطح مقطع کلی عضو کششی
• ب ) سطح مقطع خالص عضو کششی
• پ ) سطح مقطع موثر عضو کششی
• جدول 10-2-3-1 ضریب تاخیر برش ( u) برای اتصالات اجزای کششی
• برون محوری اتصال
• طول اتصال
• مقاطع محاسباتی در اعضای کششی طبق بند 10-2-3-3 مبحث دهم ویرایش 92 :

-بخش سوم : طراحی اعضای کششی  ( 45 اسلاید )

• محدودیت های طراحی اعضای کششی
• متن بند 10-2-3-3 در مورد مقاومت کششی طرح از مبحث دهم ویرایش 87 :
• متن بند 10-2-3-4 در مورد مقاومت کششی از مبحث دهم ویرایش 92:

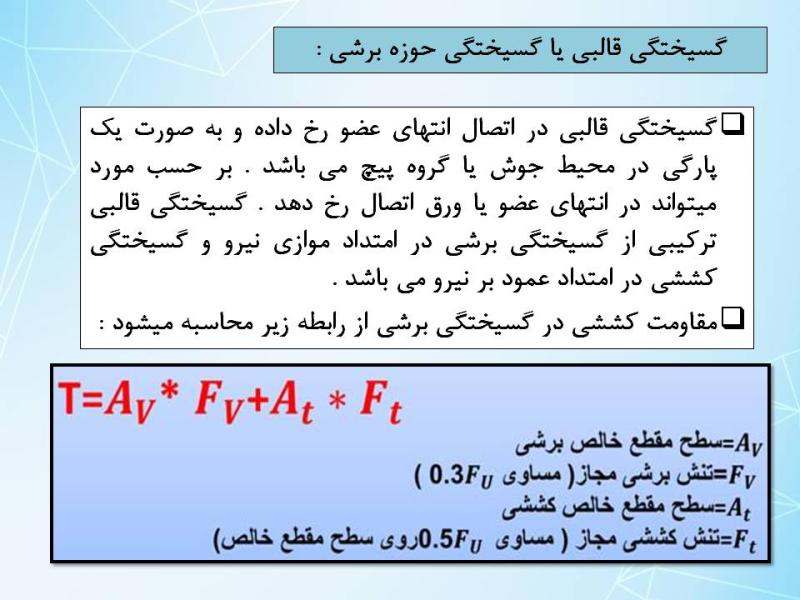

• گسیختگی قالبی یا گسیختگی حوزه برشی :
• برش قالبی یا بلوک برشی
• مثال های متداول از گسیختگی قالبی Block Shear
• بند 10-2-9-4-3 مربوط به مقاومت برش قالبی از مبحث دهم ویرایش 92 ( مشابه با بند 10-2-10-4-4 مقاومت برش قالبی از مبحث دهم ویرایش 87 )
• نتیجه گیری کلی از بحث طراحی اعضای کششی
• تمرین یک :
• تمرین دو :
• تمرین 3:
• مثال

-بخش چهارم : لاغری و اعضای کششی مرکب ( 14 اسلاید )

• محدودیت لاغری برای اعضای کششی
• محدودیت لاغری برای اعضای کششی
• توضیحات مربوط به محدودیت لاغری در اعضای کششی در مبحث دهم ویرایش 87 و 92
• اعضای کششی مرکب از چند نمیرخ یا نیمرخ و ورق
• بند ۳-۲-۱۰ -4 مبحث دهم ویرایش 87 در مورد اعضای کششی مرکب از چند نیمرخ یا نیمرخ و ورق
• فواصل لقمه ها طبق بند 10-2-3-4 قسمت ب در اعضای کششی
• ادامه قسمت ب بند ۳-۲-۱۰ -4 مبحث دهم ویرایش 87 در مورد اعضای کششی مرکب با استفاده از بست های موازی یا مورب
• مطلب مربوط به اعضای کششی مرکب از چند نمیرخ یا نیمرخ و ورق در مبحث دهم ویرایش 92 بند 10-2-3-5

-بخش پنجم : اعضای کششی با اتصالات لولایی و تسمه سر پهن ( 15 اسلاید )

• اعضای کششی با اتصالات لولایی
• مقاومت کششی طرح در حالت استفاده از اتصالات لولایی ، طبق بند 10-2-3-5-1 مبحث دهم ویرایش 87
• همین مطلب در ویرایش 92 بند 10-2-3-6
• اعضای کششی با اتصالات لولایی- محدودیت های ابعادی تسمه های لولا شده
• بند 10-2-3-5-2 مبحث دهم ویرایش 87 مربوط به محدودیتهای ابعادی تسمه های لولاشده
• بند 10-2-3-6-2 مبحث دهم ویرایش 92  با عنوان ” محدویتهای ابعادی تسمه های لولا شده با خار مغزی ”
• تسمه سر پهن
• بند 10-2-3-5-3 مبحث دهم ویرایش 87 ، مربوط به محدودیتهای ابعادی تسمه سر پهن ، مشابه با بند 10-2-3-7-2 مبحث دهم ویرایش 92
• بند 10-2-3-7-1 ویرایش 92 مبحث دهم ، در مورد مقاومت کششی اعضای کششی با تسمه سر پهن

-بخش ششم : میل مهار (9 اسلاید )

• اعضای کششی در سقف خرپایی
• طراحی میل مهار در سوله
• Sag road میل مهار
• تمرین و مثال از طراحی میل مهار در سوله

-بخش هفتم : مهاربندهای کششی ( 21 اسلاید )

• انواع مهاربندهای کششی
• طراحی مهاربندهای کششی
• بند 10-3-9-2-2-2 مبحث دهم ویرایش 87 در مورد توزیع نیروهای جانبی بین حالات فشاری و کششی مهاربند مشابه با بند 10-3-11-1 مبحث دهم ویرایش 92
• نیروی طراحی مهاربند کششی
• مفهوم لاغری در طرح مهاربند کششی
• ضریب طول موثر کمانش در اعضای کششی
• رابطه طراحی عضو کششی بر مبنای مقاومت
• کنترل لاغری مهاربند
• فواصل لقمه ها در عضو کششی
• تمرین
• توضیحات بیشتر در مورد بند 10-3-9-3-1-3 مبحث دهم ویرایش ۸۷ ، در مورد طراحی مهاربند همگرای معمولی به صورت کششی تنها :
• انواع مهاربند همگرا از نظر مقاومت
• تحلیل تقریبی مهاربند ضربدری در برابر بار جانبی
• بندهای مربوط به طراحی مهاربند همگرای معمولی به صورت کششی تنها در مبحث دهم ویرایش 92 :

لیست مطالب داخل پاورپوینت دوم : ( 64 اسلاید )

   طراحی اعضای کششی نوشته مهندس محمد رضا چناری :

-کاربرد اعضای کششی در سازه های فولادی:

• خرپا سازی
• بادبندی ساختمان ها
• پل ها

-نیمرخ های مورد استفاده به عنوان عضو کششی:

• نیمرخ های تک (میلگرد-تسمه –نبشی-ناودانی-نیم پهن I-بال پهن I)
• نمیرخ های زوج(نبشی زوج –ناودانی زوج-ناودانی زوج باقید)

-طراحی اعضای کششی:

• معرفی سطح مقطع کل و خالص
• اثر سوراخ های یک در میان در محاسبه مساحت خالص
• مساحت خالص در نبشی ها
• سطح مقطع خالص مؤثر
• انتقال نیرو در اتصال
• اعضای کششی ساخته شده از نیمرخ های مرکب
• معیارهای طراحی در طول یک عضو کششی

-گسیختگی قالبی

لیست مطالب داخل پاورپوینت سوم  : ( 67 اسلاید )

-جزوه تدریس استاد محمدرضا شیدائی استادیار گروه مهندسی عمران دانشگاه ارومیه- فصل سوم ؛ اعضای کششی :

• اعضای کششی
• انواع اعضای کششی
• سوراخ ها در اعضای کششی
• سطح مقطع کل و سطح مقطع خالص
• مثال
• مقاومت طراحی اعضای کششی
• مقاومت اسمی
• تسلیم در مقطع کل
• گسیختگی در مقطع کل
• مقاومت طراحی
• سطح مقطع موثر خالص
• مثال
• سوراخ های نامنظم
• روش تجربی محاسبه مقطع خالص
• حوزه برشی – برش قالبی
• مقاومت گسیختگی حوزه برشی
• مثال
• طراحی اعضای کششی
• طراحی اعضای کششی به روش LRFD
• طراحی اعضای کششی به روش ASD
• طراحی اعضای کششی – محدودیت های لاغری
• میلگردهای رزوه شده و کابلها
• اعضای کششی در سقف خرپایی
• میل مهارها
• اعضای کششی با اتصالات لولایی
• تسمه سر پهن
• اعضای کششی مرکب
• منابع

لیست مطالب داخل پاورپوینت چهارم  : ( 98 اسلاید )

نوشته ای  از مهندس محمد مهدی شریف پور – انجمن سازه های فولادی ایران :

• قسمت اول : اعضای کششی طبیعی
• قسمت دوم : مکانیزم های خرابی در اعضای تحت نیروی کششی
• قسمت سوم : طراحی اعضای کششی بر مبنای حالت حدی تسلیم و گسیختگی
• قسمت چهارم : طراحی اعضای کششی بر مبنای حالت حدی برش قالبی
• قسمت پنجم : ضوابط تکمیلی طراحی اعضای کششی بر مبنای حالت حدی
• قسمت ششم : مثال جامع طراحی اعضای کششی
