هیدروگراف

-هیدروگراف یا آب نمود منحنی تغییرات دبی بر حسب زمان را گویند.

-هیدروگراف نموداری است که تغییرات دبی رواناب سطحی را نسبت به زمان در یک نقطه مشخص از حوزه که غالبأ یا نقطه طراحی یا نقطه خروجی حوزه است نشان می دهد. این تغییرات ممکن است در طول دوره های متفاوت زمانی مثلا روزانه، هفتگی، ماهانه، فصلی، سالانه با حتی چند ساله باشد، که در حقیقت منحنی تداوم جریان سطحی نسبت به زمان است و یا تغییرات دبی رواناب سطحی در طی یک رخداد بارش، که ممکن است شدت ثابتی نیز نداشته باشد را نشان دهد

• هیدروگراف سیلاب :

-اگر تولید دبی های زیاد یا سیلابی کند به آن هیدروگراف سیلاب گفته میشود.  عمدتأ وقتی صحبت از هیدروگراف جریان به میان می آید منظور همان هیدروگراف ناشی از یک رخداد بارندگی است، مگر اینکه توضیح داده شود که هیدروگراف های بلندمدت تر موردنظر است.

-هر چند تغییرات سطح آب در زمان نیز هیدروگراف نامیده می‌شود ( مثلاً در مورد آب‌های زیرزمینی یا نوسانات سطح دریاچه‌ها و مخازن ).  بررسی هیدروگراف حوزه، امکان مطالعه دبی حداکثر سیلاب، حجم سیلاب و میزان ذخیره حوزه پس از قطع بارندگی را فراهم می‌آورد و در طراحی ابعاد سازه‌های آبی، نقش اساسی دارد.

-بارندگی در سطح حوزه ابتدا دارای تلفات اولیه نظیر برگاب، نفوذ و چالاب است و سپس رواناب سطحی آغاز می گردد. همچنین در طی ایجاد رواناب سطحی، تلفات ناشی از نفوذ با نرخ کاهنده ای، به دلیل کاهش سرعت نفوذ آب در خاک، ادامه می یابد.

• تحلیل هیدروگراف :

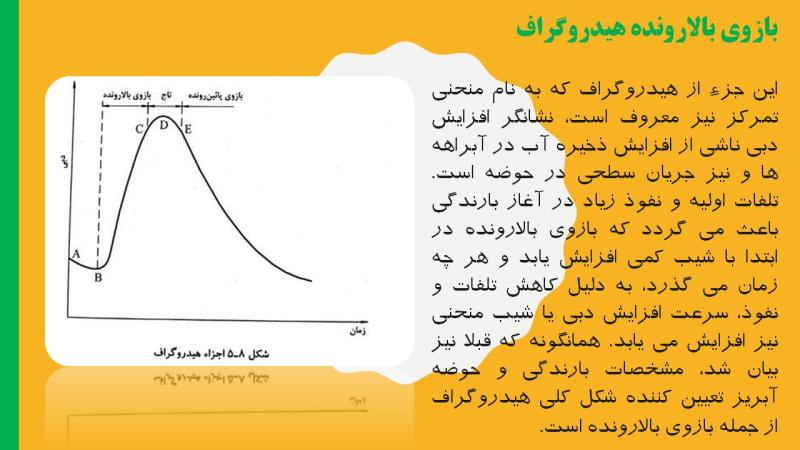

- به روندی در مهندسی هیدرولوژی گفته می‌شود که بخش عمده‌ای از عملیات هیدرولوژی سیل را به خود اختصاص می‌دهد. هیدروگراف نموداری است که در آن رفتار حوزه در مقابل بارندگی تصویر می‌شود.

• عوامل مؤثر بر شکل هیدروگراف :

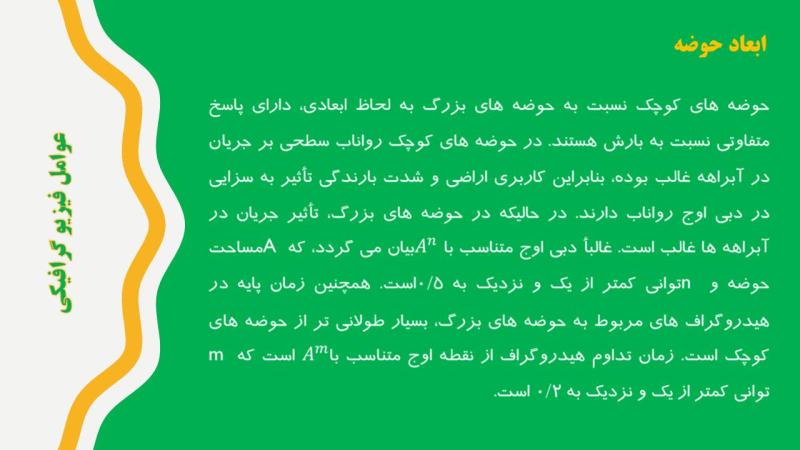

-عوامل متعددی بر روی شکل هیدروگراف تأثیر می گذارند که می توان آنها را به دو عوامل فیزیو گرافیکی (فیزیولوژیکی) و عوامل هواشناسی تقسیم بندی نمود.

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
