ساخت شمع های فولادی و بتنی کوبشی یا پیش ساخته و شمع کوبی ( دو پاورپوینت )

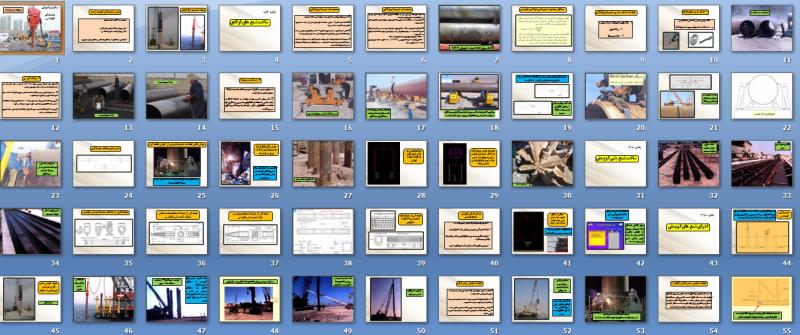

لیست کامل مطالب داخل پاورپوینت اول : ( 110 اسلاید )

عنوان پاورپوینت : ساخت و اجرای شمع های کوبیدنی

-بخش اول : ساخت شمع های فولادی  ( 26 اسلاید )

• مشخصات شمع های فولادی
• اتصال ورق ها به صورت مارپیچی spiral
• حداقل ضخامت شمع های فولادی کوبیدنی
• عملیات آماده سازی شمع های فولادی
• 1-پاکسازی سطح فولاد
• 2-رنگ آمیزی
• 3-ساخت و مونتاژ
• نصب غلتک ها بر روی فونداسیون
• قراردهی لوله بر روی غلتک ها به منظور انجام عملیات برشکاری و جوشکاری
• نزدیک کردن سر دو لوله به یکدیگر توسط جین بلاک
• عملیات سنگ زنی توسط سنگ فرز دستی پس از هر پاس جوشکاری
• پاس های مختلف جوشکاری
• جوش دادن قطعات شمع به هم پس از کوبش قطعه اول
• صفحه تقویتی در نوک شمع برای مقابله با ضربات کوبش

-بخش دوم : ساخت شمع بتنی کوبیدنی ( 11 اسلاید )

• تصویر اماده سازی شبکه میلگرد برای شمع بتنی
• تصویر قالب بندی شمع بتنی
• تصویر بتن ریزی و عمل اوری شمع بتنی
• نمونه هایی از مقاطع شمع های بتنی کوبشی
• نمونه ای از جزئیات مقطع هشت ضلعی و نوک شمع بتنی کوبشی
• نمونه ای از جزئیات مقطع مربعی و نوک شمع بتنی کوبشی
• نمونه ای از جزئیات یک شمع بتنی با خاموت مارپیچی
• مباحث خاص کوبیدن شمع های بتنی
• مثالی از دتایل تقویت نوک شمع بتنی جهت تحمل ضربات حین کوبش

-بخش سوم : اجرای شمع های کوبیدنی  ( 79 اسلاید )

• شمع های کوبیدنی
• نمونه کوبش شمع فلزی در بندر پتروشیمی عسلویه
• کوبش شمع فلزی 36 متری در سه قطعه 12 متری
• حمل شمع بتنی پیش ساخته توسط شابلون به محل کوبش
• کوبش شمع قائم بتنی در بوشهر
• عملیات کوبش شمع قائم
• انجام عملیات اتصال دو لوله به هم و استفاده از تسمه های فولادی در جهت تسهیل استقرار لوله بالایی
• کوبش شمع مایل فلزی
• رواداری مجاز ساخت و اجرای شمع
• انواع چکش شمع کوبی
• 1- چکش سقوطی
• 2-چکش تک مرحله ای بادی
• 2-چکش تک مرحله ای هیدرولیکی
• 3-چکش دو مرحله ای
• 4- چکش دیزلی
• 5-چکش ویبره ای ( ارتعاشی )
• کوبش شمع فلزی در موج شکن بندر پتروشیمی ( عسلویه ) با استفاده از چکش ارتعاشی
• مرحله نهایی کوبش شمع فلزی با چکش ارتعاشی
• تجربه تقویت شمع کوب در اسکله تخلیه نفت خام ( دهه 70 هجری شمسی )
• SET UP افزایش مقاومت خاک در عملیات کوبش
• لهیدگی سرشمع در اثر کوبش
• مباحث خاص کوبیدن شمع های بتنی
• واپس زدگی شمع
• دلایل کاذب واپس زدگی شمع
• شرایط لازم برای واپس زدگی شمع طبق API
• افزایش فرورفت شمع لوله ای ته باز
• استفاده از تتراپان برای خرد کردن لایه سخت به منظور افزایش فرورفت شمع لوله ای ته باز
• حفاری خاک درون شمع
• روش های تحمل وزن چکش حین شمع کوبی
• انواع دکل
• تصویر کوبش شمع در Jacket یا سکوهای شابلونی
• کوبیدن شمع مورب در درون پایه مایل سکوی شابلونی
• مثال کوبش شمع فولادی در حوضچه خشک کشتی سازی بندرعباس ( 1383)
• کوبش شمع های اسکله بندر صیادی نصر قصر آبادان

لیست کامل مطالب داخل پاورپوینت دوم : ( 63 اسلاید )

عنوان پاورپوینت :متدهای حفاری وشمع کوبی

• دلایل متداول استفاده از پی عمیق (deep foundation)
• 1- حفره کنی (boring method)
• Continuous Flight Auger (CFA)
• 2- گودکاری ، سوراخ کردن زمین و پهن کردن آن  Under reaming
• روش سوم : H.D.P
• شمع کوبی
• تاریخچه شمع کوب pile driving
• شمع کوب چیست ؟
• روش های نصب شمع
• روش های شمع کوبی pile driving methods
• 1- سقوط وزنه Dropping weight
• 2-چکش دیزلی یا احتراق Diesel hammer
• چکش هیدرولیکی Hydraulic hammer

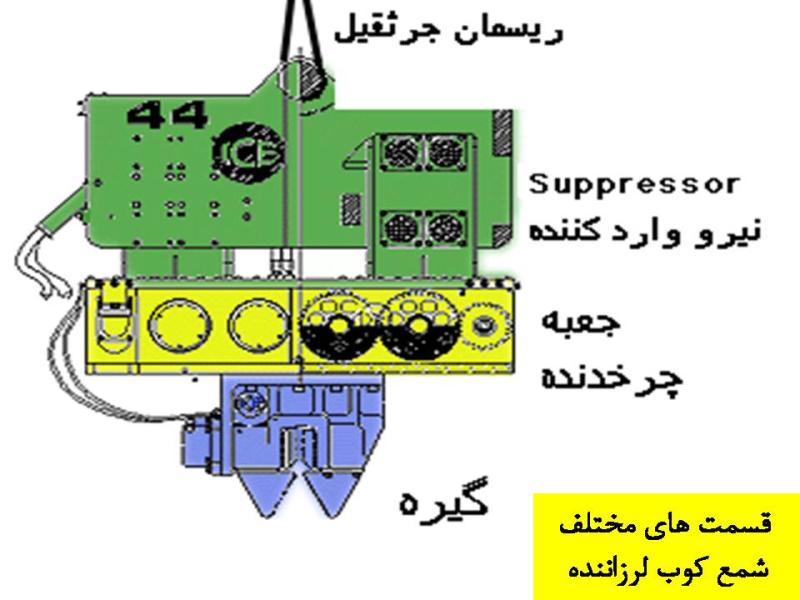

• 3-شمع کوب لرزاننده Vibratory pile driver
• شمع کوب همراه با لرزاننده وکوبنده فولادی  (steel hammer)
• 4- فوارن (jetting)

• مشخصات فایل پی دی اف :

عنوان فایل : شمع های کوبشی

تعداد صفحه : 10 صفحه

نویسنده : مهندس امیر نوری
