ریزشمع یا میکرو پایل یا میکرو شمع ( هشت فایل )

قیمت:

۷,۰۰۰ تومان

توضیحات کلی پاورپوینت:

-تکنولوژی میکروپایل در اوایل دهه ۱۹۵۰ در ایتالیا متولد شد و به مدت بیش از دو دهه بعد در آمریکا معرفی شد. خصوصاً در دهه ۱۹۸۰ یک رشد سریع در کاربرد آن به خصوص به عنوان المان نگهبان فنداسیون در کاربرد بارهای استاتیکی و لرزه‌ای، همچنین در مسلح سازی بر جای شیب‌ها و پایدار سازی گودبرداری‌ها مورد استفاده قرار گرفت.

-میکروپایل به شمع های با قطر کوچک کمتر از 300 میلیمترمیگویند که غالبا با تسلیح فولادی سبک و تزریق دوغاب سیمان همراه می باشند.

- میکروپایل علاوه برآنکه به عنوان یک المان باربر و مقاوم در برابر نشست عمل  میکند به دلیل تزریق دوغاب سیمان سبب بهبود مشخصات مکانیکی (مقاومتي و رفتاري) خاک اطراف نیز میگردد.

-بطور كلي كاربرد ميكروپايل ها در مهندسي ژئوتكنيك مشتمل بر دو بخش ” استفاده در بستر پي سازه‌ها" و "اصلاح و بهسازي برجاي خاك" مي‌باشد .

-در صورتيكه به علت محدوديت هاي فضايي در نزديكي شالوده موجود نتوان از شمع براي افزايش ظرفيت باربري پي استفاده نمود مي توان از ريز شمع ها به جاي شمع استفاده كرد.

-عوامل مؤثر در طرح چيدمان میکروپایل ها به طور كلي عبارتند از:

  • موقعيت پي‌ها و ستون‌ها
  •  نحوه توزيع و مقدار بارهاي گسترده و متمركز
  •  پارامترهاي مقاومتي و ظرفيت باربري خاك
  •  نفوذپذيري خاك
  •  عمق ريزشمع‌ها
  • و مشخصات هندسي و سازه‌اي پي سازه

-روش اجراي ميكروپايل مشتمل بر چهار مرحله مي‌باشد :

  •  حفاري (در صورت نياز)
  •  لوله‌كوبي
  •  تزريق
  • و تسليح

-با اجراي ريز شمع ها بدليل نفوذ دوغاب سيمان در خاك، خواص مكانيكي خاك بهبود يافته و ظرفيت باربري آن افزايش مي يابد. همچنين ريزشمع ها در عمقي بيشتر از عمق شالوده نفوذ كرده و بارها را به عمقي بيشتر منتقل مي كنند.

  •  در این مجموعه هشت فایل در مورد میکرو پایل ها به شرح ذیل قرار گرفته است :

-پاورپوینت اول : در این فایل به طور کامل تاریخچه ، ویژگی ها ، کاربرد و روش اجرای میکروپایل ها  ،همراه با تصاویر مرتبط توضیح داده شده است . منبع تهیه مطالب این پاورپوینت ، سایت  pile.ir می باشد .

-پاورپوینت دوم : در این پاورپوینت تصاویر و توضیحات مختصری پیرامون معرفی ، مراحل مختلف اجرا و کاربردهای ریز شمع ارائه شده است . منبع  این پاورپوینت ، فایل : مهندسی پی پیشرفته نوشته  مهندس علی فاخر می باشد .

-پاورپوینت سوم : این فایل از یک  مقاله که  به بررسی موردی رفتار ریزشمع در فونداسیون هتل آپارتمان مهتاب خزر واقع دررشت -تنکابن می پردازد تهیه شده است .این مقاله درچهارمین همایش بین اللملی مهندسی ژئوتکنیک ومکانیک خاک ایران درآبان 89درتهران ارائه شده  و کاری است ازآقایان: 1-محسن مهدوی (کارشناس ارشد ژئوتکنیک )  2-دکترمحمدسیروس پاکبازعضوهیئت علمی دانشگاه شهیدچمران اهواز

-پاورپوینت چهارم و پنجم  : در این دو پاورپوینت به زبان انلگیسی توضیحاتی در مورد ریزشمع ارائه شده است .

-فایل های ششم ، هفتم و هشتم ، سه فایل پی دی اف مرتبط با موضوع ریزشمع ها می باشد .

برای دیدن لیست مطالب داخل این مجموعه قسمت "اطلاعات بیشتر"راملاحظه نمائید.

لیست مطالب داخل پاورپوینت اول : ( 62 اسلاید )

-ریزشمع یا میکرو پایل :

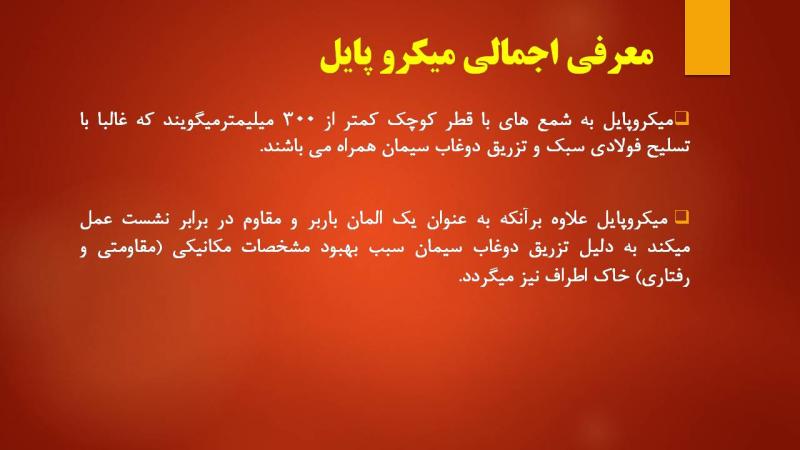

  • معرفی اجمالی میکرو پایل
  • استفاده از ریز شمع برای بهسازی شالوده و پی
  • دیتیل اضافه کردن میکرو پایل در مجاورت یک پی نواری موجود
  • دیتیل افزایش مقاومت ژئوتکنیکی پی با استفاده از ریز شمع
  • تاریخچه میکروپایل
  • دامنه کاربرد
  • اصلاح و بهسازی خاک
  • پی سازه های جدید و موجود
  • عوامل مؤثر در طرح چیدمان میکروپایل ها
  • انواع کاربرد میکروپایل
  • بهسازی پی ساختمانهای قدیمی
  • بهسازی و نوسازی پی های آسیب دیده
  • پایدار سازی شیروانیها
  • ساخت و ساز مجاور ساختمان های موجود
  • مقاوم سازی لرزه ای پی سازه های موجود
  • حفاظت شیمیایی بخش های مدفون سازه

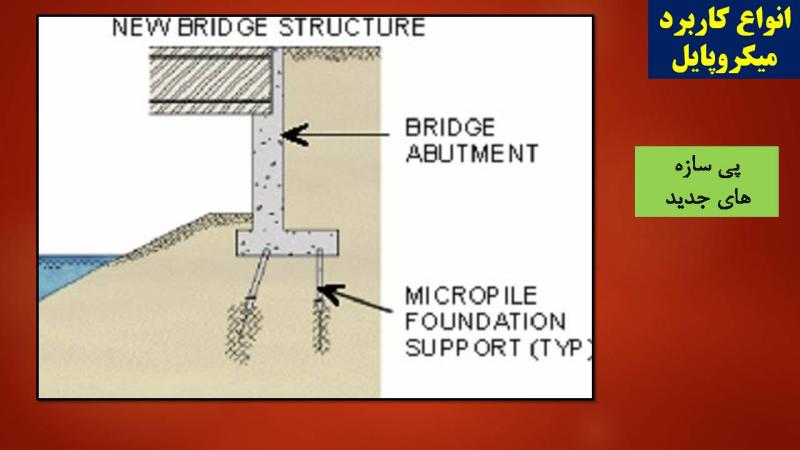

  • پی سازه های جدید
  • ساخت دیوارهای حایل
  • تصاویر بهسازی پی سازه موجود جهت کاهش نشست
  • تصاویر اجرای میکروپایل در داخل ساختمان- کاهش نشست
  • روش اجرای میکروپایل
  • 1-حفاری:

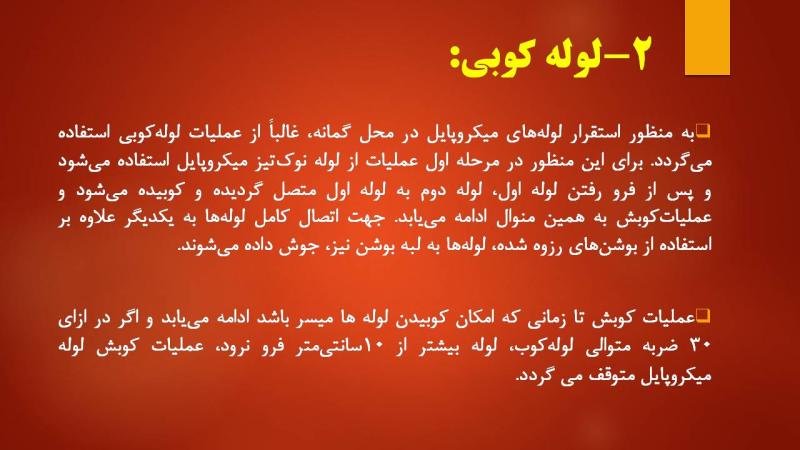

  • 2-لوله کوبی:
  • 3-تزریق:
  • ۱.۳مشخصات تزریق:
  • تصویر پمپاژ آب به درون لوله میکروپایل جهت خروج گل و لای درون آن
  • ساخت دوغاب سیمان جهت تزریق
  • تصویر تزریق تحت فشار دوغاب به درون لوله میکروپایل
  • تصویر جاگذاری پکر جهت تزریق دوغاب به درون لوله
  • نمونه ای از تزریق دوغاب سیمان در لایه های خاک
  • 4-تسلیح و نصب فلنچ:
  • تصاویر نصب فلنج
  • تصاویر نصب آرماتور تسلیح قبل از گیرش سیمان
  • نمونه ای از میکروپایل آماده
  • نمایی از اجرای میکروپایل در زیر فونداسیون
  • نحوه اتصال میکرو پایل به فونداسیون




لیست مطالب داخل پاورپوینت دوم : ( 35 اسلاید )

-معرفی ریزشمع ها بر اساس فایل مهندس علی فاخر :

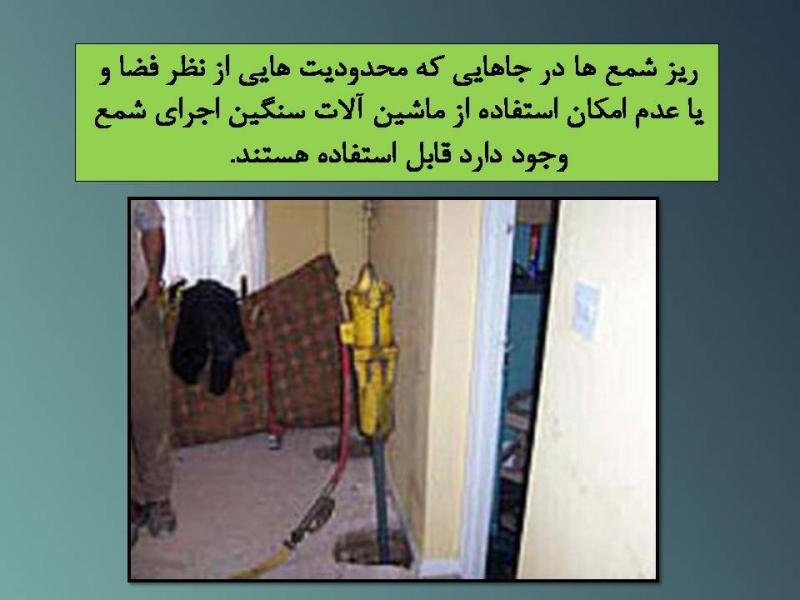

  • تصاویری از اجرای ریزشمع
  • حفاری به منظور نصب ریزشمع
  • دیتیل نصب میلگرد یا مشابه آن در درون گمانه
  • تزریق در اجرای ریزشمع
  • دیتیل ریزشمع ابداعی مرحوم دکتر بهروز در ایران
  • تصاویری از کاربردهای ریز شمع

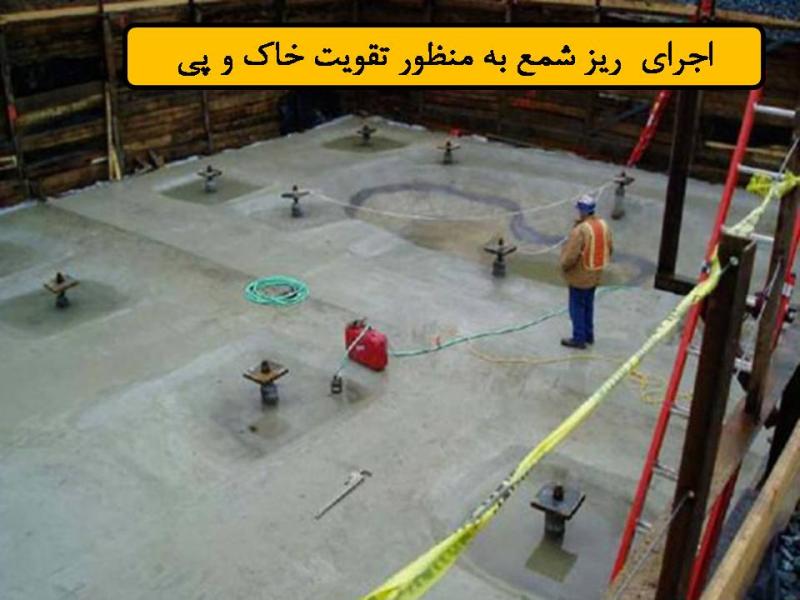

  • تصاویری از اجرای ریز شمع به منظور تقویت خاک و پی
  • برخی شرایط ژئوتکنیکی که ریزشمع در آن ها نسبت به شمع معمولی مزیت دارد :
  • ریز شمع مارپیچی

لیست مطالب داخل پاورپوینت سوم : ( 24 اسلاید )

-بررسی رفتار ریزشمع در فونداسیون هتل آپارتمان مهتاب خزر :

  • چکیده
  • مقدمه
  • تاریخچه وتعریف پروژه
  • مشخصات ژئوتکنیکی سایت پروژه

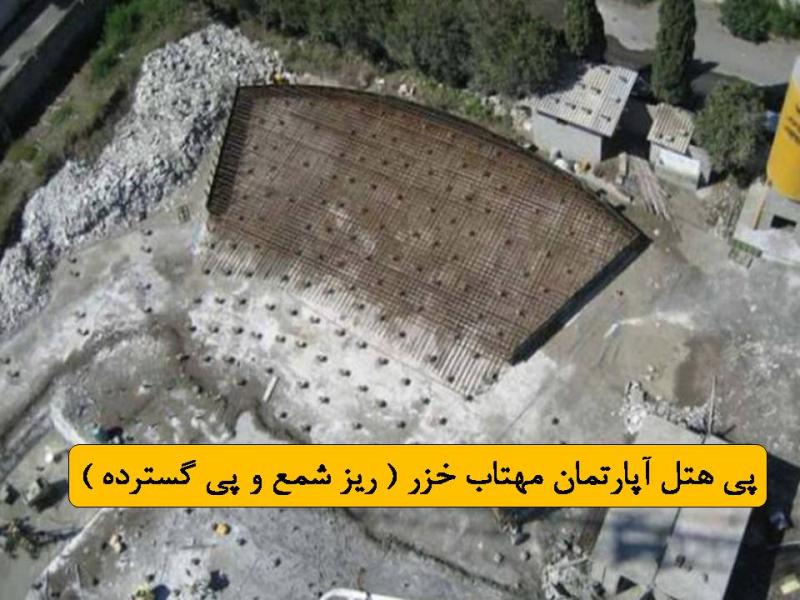

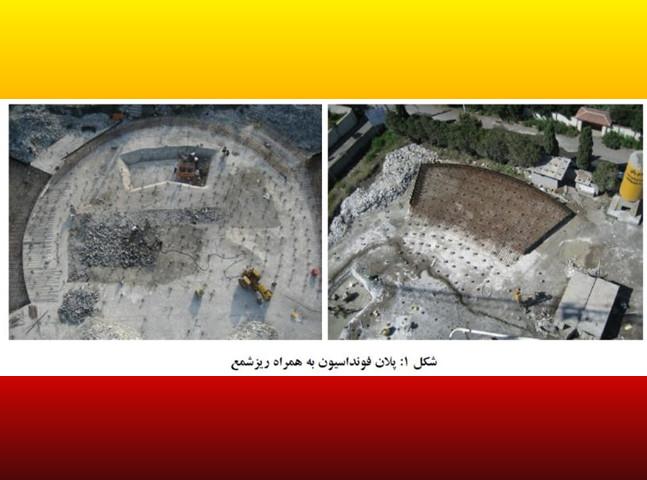

  • فونداسیون هتل آپارتمان مهتاب خزر
  • ریزشمع های پروژه

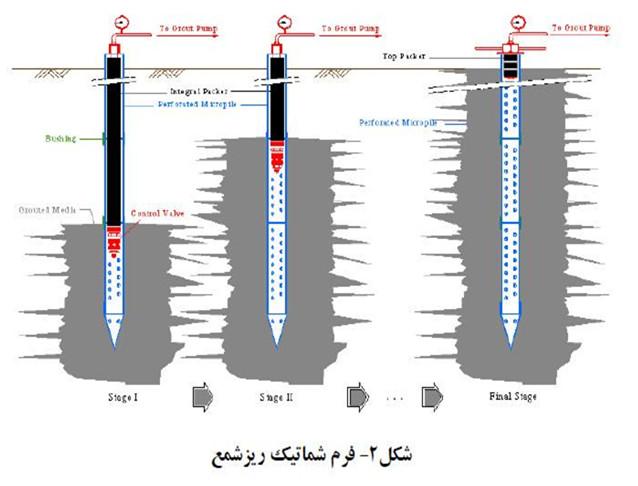

  • فرم شماتیک ریزشمع
  • تاثیرعملیات تزریق میکروپایل درخاک محل
  • آزمایشهای کنترلی ریزشمع
  • معیارپذیرش برای آزمایش بارگذاری غیرتخریبی
  • آزمایش بارگذاری برروی ریزشمع های پروژه
  • نتیجه گیری
  • مراجع

-مشخصات فایل های پی دی اف :

-مقاله بهسازی بستر پی با استفاده از ریزشمع ها مطالعه موردی هتل الزهرا مشهد – کاری از مهندسین دانیال محمدزاده شادمهری ، بهنام قربان، امیر زیبدی و حمید رجایی – 13 صفحه

-تعریف و توصیف میکروپایل – 25 صفحه

-طراحی میکرو پایل – 95 صفحه
