ایرادات اجرایی سازه ، معماری ،برق و مکانیک با نگاهی به مباحث مقررات ملی

لیست کامل مطالب داخل این پاورپوینت :

-ایرادات پر تکرار در ساختمان های بتنی ( 50 اسلاید )

• تصاویری از فجایع زلزله

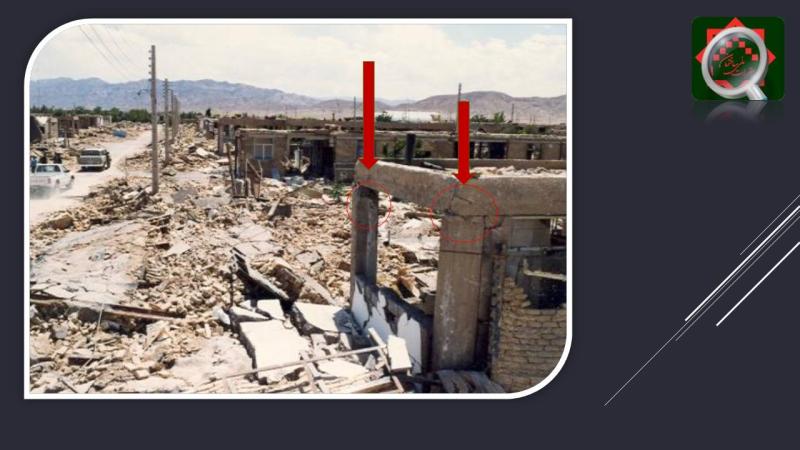

• تصاویر از تخریب سازه های بتنی در زلزله قاین

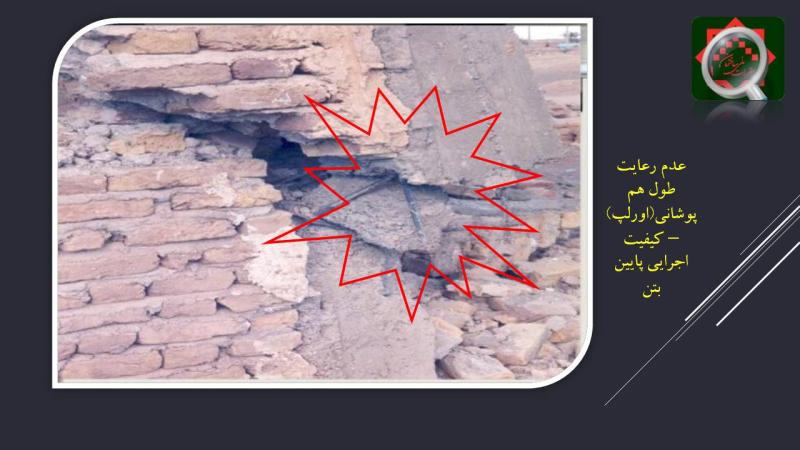

• تصاویر از تخریب سازه های بتنی در زلزله بم (کیفیت نامناسب بتن – عدم پیوستگی میلگرد طولی فوقانی در محل اتصال –عدم رعایت اورلب –عدم رعایت کاور بتن – فاصله زیاد خاموت- عدم کلاف مناسب شناژها- کمانش آرماتورهای طولی)
• تصاویر از تخریب سازه های بتنی در زلزله کرمانشاه
• ساختمانهایی که سازه آنها بعد از زلزله سالم مانده است.

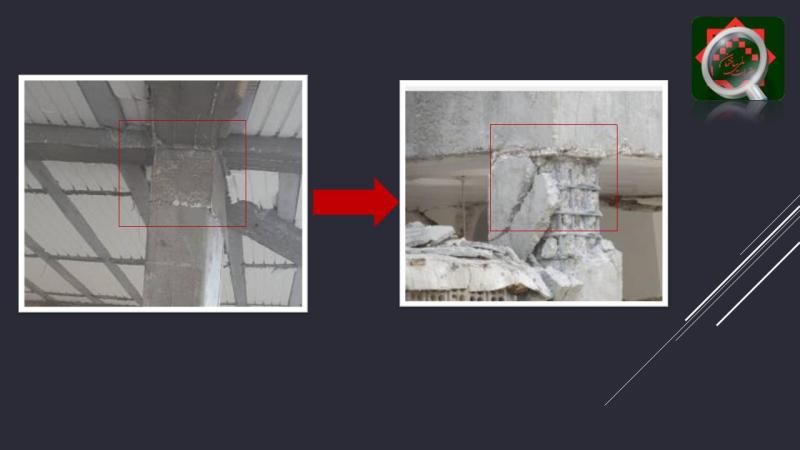

• برخی از فعالیت های غیرفنی در ساختمانهای بتنی (عدم رعایت کاور مناسب ، کیفیت پایین بتن و بتن ریزی ، قالب نامناسب و جدایش شیره از بتن ، عدم رعایت فواصل خاموت گذاری در بر تکیه گاه ، محل نامناسب درز اجرایی )

-ایرادات پر تکرار در ساختمان های فلزی ( 86 اسلاید )

• شکل هندسی نادرست و اجرای ناقص جوش کام ورق تقویتی (بند 10-2-9-2-3)

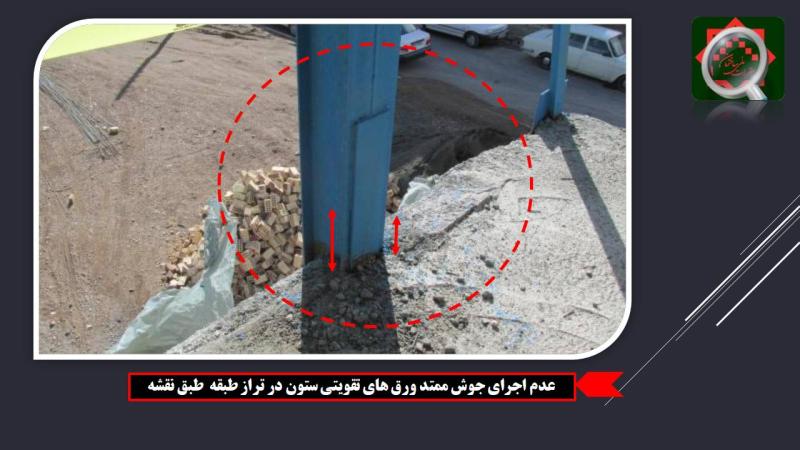

• عدم اجرای جوش ممتد ورق های تقویتی ستون در تراز طبقه طبق نقشه

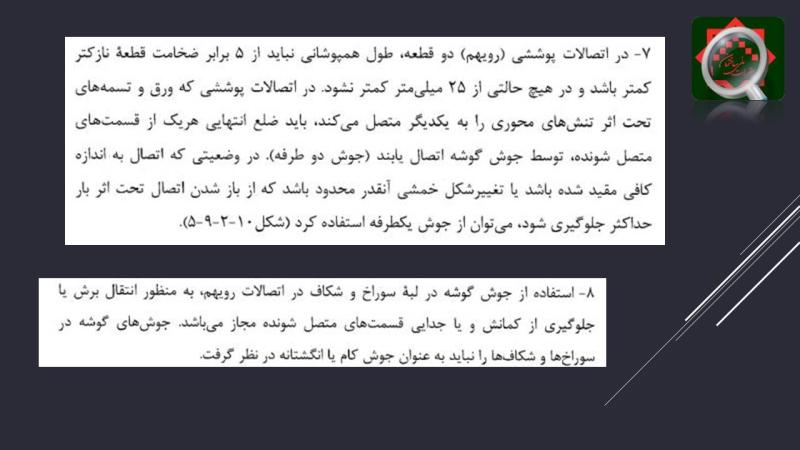

• عدم رعایت فاصله آزاد بین خطوط جوش (بند 10-2-4-7-2 بند ت)
• پاشش قابل ملاحظه جوش
• پاشش جوش چیست ؟
• چاله انتهایی جوش Crater
• ترک جوش
• عدم اجرای جوش ممتد پای ستون طبق نقشه
• قطع ورق تقویتی در تراز پایه
• عدم رعایت حداقل فاصله وصله ازمحل تکیه گاه (بند 10-3-5-2)
• عدم اجرای سوبل ستون پا باز در تراز طبقه

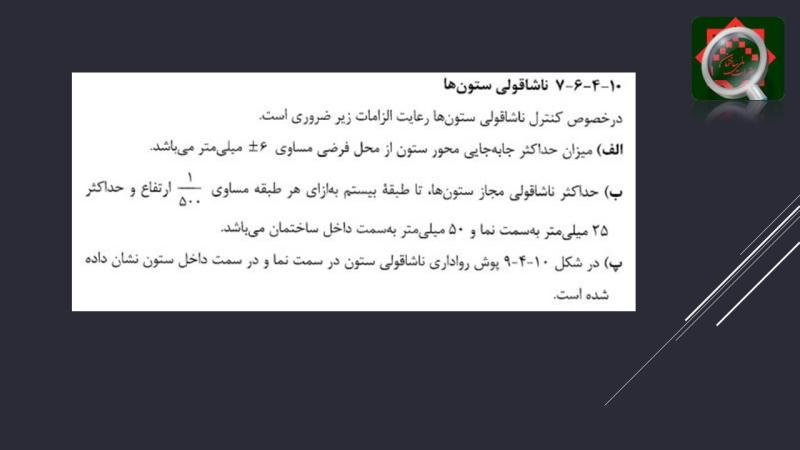

• ناشاقولی ستون بیشتر از حد مجاز (بند 10-4-6-7)
• بریدن سخت کننده های پای ستون به دلیل تداخل با بولت (عدم تامین طول جوش لازم)
• استفاده از بولت و مهره با سایز غیر استاندارد
• عدم اجرای گروت زیر کف ستون
• استفاده از ملات به جای گروت در زیر کف ستون
• عدم اجرای قلاب جوش در نبشی اتصال پای ستون (بند 10-2-9-2-2)
• اعوجاج قابل ملاحظه در تیرلانه زنبوری (10-4-6-2)
• در محل اتصال تیر فرعی به تیر زنبوری، بر روی جان زنبوری ورق تقویت برشی اجرا نشده است
• استفاده از آهن آلات مستعمل در سازه

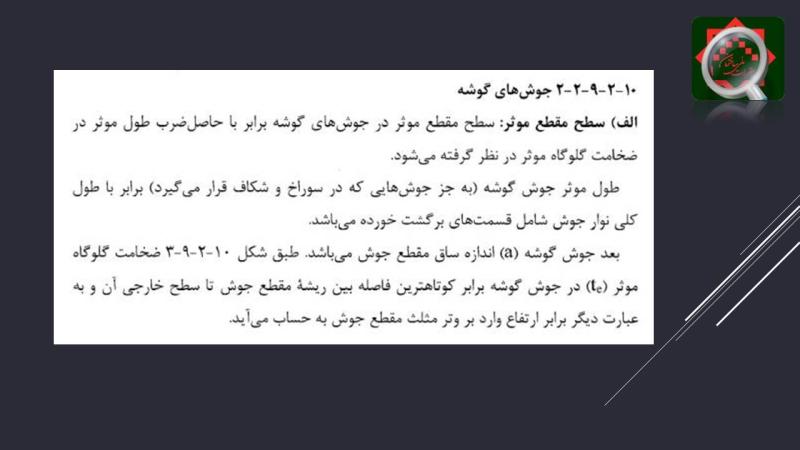

• جوش ناقص نبشی اتصال تیر فرعی به تیر اصلی (بند10-2-9-2-2 بند ب مورد 9)
• گپ بیش از حد مجاز در محل اتصال تیر به ستون( بند 11-2-1 راهنمای اتصالات جوشی)
• عدم اجرای ورق پیوستگی در اتصال صلب مطابق نقشه
• اجرای غیر اصولی سقف عرشه فولادی
• استفاده از مقطع لانه زنبوری در دهانه های مهاربندی شده در نقشه مصوب (بند 10-3-10-2)
• اجرای سخت کننده در یک طرف تیر بالاسری مهاربند هشتی واگرا
• عدم دفن برشگیرها درسقف کامپوزیت
• کنسول های اجرا شده ناپایدار می باشند (کنسولها بدون مهاری اجرا شده اند )
• ابعاد و شکل هندسی ورق های کله گاوی روسری اشتباه است. (بند 10-3-13-5)
• اجرای غیر اصولی پلیت اتصال زیر خم شمشیری راه پله
• اتصال شمشیری پله به تکیه گاه به صورت تک نبشی
• عدم جانمایی کف ستون های شمشیری راه پله در پلان بیس پلیت ها
• عدم اجرای فونداسیون شمشیری راه پله
• فاصله بیش از حد مجاز لقمه مهاربند تا گاست پلیت
• اجرای غیر اصولی راه پله
• اجرای غیراصولی پله گرد و عدم ارائه جزئیات سازه آن در نقشه مصوب
• اجرای رمپ راه پله به صورت طاق ضربی
• بهره برداری غیر ایمن از بالابر
• عدم اتصال شاسی آسانسور به سازه و عدم پیش بینی آن در نقشه های سازه

-ایرادات پر تکرار معماری  ( 63 اسلاید )

• عدم دسترسی از طبقه همکف به حیاط (جهت همه واحدها) (بند 4-5-8-2-1)
• عدم رعایت حداقل ارتفاع استاندارد در سرویس بهداشتی (زیر جعبه پله) (بند 4-5-6-2-3)
• طراحی اتاق فاقد نور و تهویه مناسب (بند 4-5-2-3-1)
• عدم اجرای وال پست در لبه آزاد تیغه ها (بند 8-3-1-11 مورد 4)
• اجرای وال پست به صورت تکی و ناقص
• اجرای غیر استاندارد نعل درگاه با میلگرد
• تداخل فونداسیون با چاله آسانسور
• پوشیدن سقف حیاط خلوت و ایجاد مشکلات نورگیری و تهویه
• اجرای پله با ارتفاع زیاد و غیر استاندارد
• نماسازی غیر اصولی و وارد کردن بار اضافه به سازه
• اجرای خاک گچ روی ستون فولادی بدون نصب رابیتس
• استفاده از سنگ (مصالح لغزنده) در حیاط (بند 4-5-1-12-1)
• مغایرت اجرا با نقشه های مصوب (بند 2-5-2 ) بصورت پیش آمدگی غیر مجاز
• عدم امتداد تیغه های جداکننده تا سقف سازه ای (بند 4-9-2-4)
• اجرای پارکینگ با عرض کمتر از الزامات (بند 4-5-10-2-2 مورد پ)
• اجرای سقف کاذب سرویس توسط سرامیک و نبشی و احتمال استفاده از روی سقف کاذب به عنوان انباربدون در نظر گرفتن الزامات طراحی (بند 4-9-2-5)
• دپوی مصالح با ارتفاع بیش از حد مجاز (ضابطه 12-11-8-6)
• عدم اجرای نرده حفاظتی موقت و پاخور حفاظتی در سطوح شیبدار (الزامات مبحث 12 مقررات ملی ساختمان- ضابطه 12-5-2-1 )
• عدم اجرای حفاظ در دهانه باز آسانسور (الزامات مبحث 12 مقررات ملی ساختمان- ضابطه 12-2-3-1 )
• عرض کم و شیب بیش از حد مجاز پله
• عدم پیشبینی داکت و تخریب بتن سقف
• عدم اجرای پاخور مناسب جهت جلوگیری از ریزش مصالح
• عدم رعایت حداقل عرض مناسب راهروی جلوی آسانسور
• طراحی پلان بدون توجه به عمق نورگیری (الزامات مبحث 4 مقررات ملی ساختمان- ضابطه 4-5-2-8-3)
• اجرای پله، در ورودی اتاق ( بند 4-5-2-3-1)
• مغایرت اجرا با نقشه مصوب- عدم امکان تامین پارکینگ ( مبحث دوم /فصل 3 /ماده 7)
• تخریب دیوار جهت عبور لوله های تاسیساتی (بند 8-3-1-19)
• دپوی بیش از اندازه مصالح در پشت بام بدون در نظر گرفتن الزامات طراحی  ( بند 12-8-7-4)
• عدم رعایت حداقل عرض استاندارد در اجرای حیاط خلوت (بند 4-5-8-3-8 و بند 2 ردیف 3 طرح تفصیلی)
• پیش بینی انبار بر روی سقف سرویس و حمام بدون در نظر گرفتن الزامات طراحی (بند 4-9-2-5)
• اجرای پنجره در کنار راه پله بدون در نظر گرفتن حداقل okb استاندارد (بند 12-2-3-1)
• عدم اجرای کلاف افقی در دیوارهای با ارتفاع بیشتر از ۳.۵ متر (استاندارد 2800- بند 7-5-3)
• باز کردن درب پارکینگ به سمت معبر (مطابق طرح تفصیلی)
• اجرای لوله دودکش درخارج ازمحدوه ساختمان (درفضای درز انقطاع)

-ایرادات پر تکرار مکانیکی ساختمان  ( 38 اسلاید )

• عدم دودبند بودن لوله های دودکش (بند 17-8-5-8)
• عدم اجرای کف شوی آب باران به صورت کف خواب بند (16-6-1-2 )
• اجرای لوله های هواکش و دودکش داخل درز انقطاع (بند 6-11-4-5)
• عدم رعایت حداقل ارتفاع مجاز انتهای لوله دودکش و هواکش از لبه دیوار خرپشته به اندازه 60 سانتی متر (بند 17-8-5-1)
• اجرای لوله سیستم گرمایش با لوله غیر استاندارد (تک لایه) بند (14-10-3-2-(3))
• سوراخ شدن لوله های فاضلاب به دلیل جوشکاری اشتباه (بند 16-4-4-1 (ث))
• عدم اجرای دیوار چینی دور لوله های فاضلاب بند (4-5-12-4)
• عدم رعایت حد اقل فاصله افقی بین دهانه ورودی کولر و هواکش بند14 -11-3(3)
• عدم اجرای بست و ساپورت کانال کولر(بند 14-6-4-3)
• عدم اجرای لوله ونت فاضلاب (بند16-5-1 (پ))
• ممنوعیت عبور لوله فاضلاب یک واحد ساختمانی از فضای واحد مجاور ( بند 16-4-4-3 (پ 1))
• ممنوعیت اتصال لوله ونت فاضلاب توالت ها به لوله اصلی ونت در ارتفاع حداقل 15 سانتیمتر بالاتر از سرریزدستگاه بهداشتی( بند 16-5-2-5(پ2))
• عدم اجرا یا پیش بینی دریچه تامین هوای تهویه و احتراق ساختمان( بند 14-9-3-2وبند 17-7-5-8)
• عدم اجرای بست نگهدارنده لوله افقی و عمودی فاضلاب با فاصله های مجاز( بند 16-7-2 )
• عدم رعایت فاصله مجاز شیر قطع کن گاز از پریزبرق( بند 17-5-2-3-(ج) )
• عدم مشخص بودن ظرفیت حرارتی پکیج یا آبگرمکن در نقشه ها مبحث 14
• عدم مشخص بودن دریچه تامین هوای تهویه و احتراق مبحث 17
• عدم ارائه مشخصات و فلودیاگرام بوسترپمپ
• عدم محاسبه و اندازه گذاری کانال کولرو تقسیم هوا در انشعاب

-ایرادات پر تکرار برق ساختمان  ( 19 اسلاید )

• طراحی و اجراء افقی صفحه چاه ارت
• عدم درج توان لامپ های برق در نقشه های تاسیسات برقی (بند ۱۳-۱۱-۱  پیوست ۸-۲-۲)
• برخی ایرادات پر تکرار در رشته برق :
• 4-11-12 سیم کشی برای استفاده های موقت
• عدم اجرای تابلو برق برای حفاظت کنتور برق (12-6-2-3)
• فاصله خیلی کم بین جعبه کلید و شیر گاز
• استفاده از لوله خرطومی غیر استاندارد
• عدم رعایت فاصله لازم بین لوله های برق
• عدم اجرای سر سیم در کلیدها و پریزهای برق ( بند 13-7-3-14)
• عدم اجرای پریز برق مجهز به سیم ارت دار (بند 13-8-3-1)
• عدم وجود کلید محافظ جان در جعبه تقسیم فیوز برق (13-3-1-2 و 13-6-2-6)
• عدم پیش بینی حداقل الزامات حفاظتی جهت استفاده از فن داخل حمام 13-10-4
• عدم اجرای صحیح کابل برق به صورت روکار
• قرار گرفتن جعبه فیوز پشت درب هال
