آب بند یا واتراستاپ water stop (پنج فایل )

-واتر استاپ یا آب بند وسیله ای است که جهت جلوگیری از عبور مایعات ( مانند آب ) در فنداسیون ها و دیوار ها ، به طور کلی مکان هایی که در معرض عبور آب قرار دارند کاربرد دارد.

انواع مختلف واتر استاپ :

• مسی
• لاستیکی
•  pvc
•  هیدروفیلیکی یا بنتونیتی

-اهمیت واتر استاپ ها را در سازه های آبی می توان به مانند بادبند ها در سازه ها عنوان نمود.

-واتر استاپ طول مسیر جریان و حرکت آب را طولانی می کند تا آب نتواند نشت کند. ضخامت بتن بر اساس میزان نفوذ پذیری از آن جهت اهمیت دارد که اگر ضخامتش بیشتر از میزان نفوذ پذیری آب باشد تا آب از آن عبور نکند.

-یکی از نکات در طراحی، عرض واتر استاپ است، که عمق نفوذ بیشتر از یک دور رفت و برگشت باشد.

-واتر استاپ‌ها به طور کلی به دو دسته تقسیم می‌شوند:

1. واتر استاپ‌های تخت : ( جهت استفاده در درزهای اجرایی )

2. واتر استاپ‌های حفره‌دار :( جهت استفاده در درزهای انبساطی )

آب بندهای هیدروفیلیک یا بنتونیتی :

امروزه تمامی کشورهای توسعه یافته و پیشرفته از آب بندهای هیدروفیلیک یا بنتونیتی برای آب بندی درزهای اجرایی استفاده می کنند نه نوع P.V.C  آن  . زیرا محل ثابت سازی آب بندها در بین آرماتورها می باشد و با گذشت چند سال از عمر سازه و بررسی شرایط آرماتورها و بتن مشاهده می کنیم آرماتورهای طولی و عرضی که در سمت آبگیر سازه قراردارند به واسطه عبور آب از طریق درز سرد موجود بین مقاطع بتن ریزی شده و لوله های موئین ناشی از تبخیر آب بتن، دچار زنگ زدگی شده که در برخی از موارد با انبساط 6 الی 15 درصدی حجم آرماتورها، بتن دچار ترک خوردگی می گردد.

• واتر استاپ بنتونیتی :

واتراستاپ بنتونیتی یا نوار آب بند بنتونیتی محصولی کارآمد بر پایه سدیم بنتونیت فعال در ماتریس بوتیل رابر با خاصیت ارتجاعی بسیار زیاد و افزایش حجم است که برای جلوگیری از نفوذ آب و رفع نشت درزهای اجرایی و مقاطع بتن ریزی مورد استفاده قرار می گیرد.  واتراستاپ بنتونیتی در هنگام تماس با آب بتن انبساط می یابد و تمام حفرات خالی بتن حول خود را پر می کند و بدین ترتیب مانع از عبور آب از درزهای بتنی می شود.

• واتر استاپ هیدروفیلی :

امروزه از وسیله جدیدی به نام واتر استاپ هیدروفیلی استفاده می شود که وظیفه آب بندی درزهای اجرایی را دارد. این نوع جدید واتر استاپ که مخصوص رفع نشت درزهای اجرایی و مقاطع قطع بتن ریزی است با استفاده از پلیمرهای لاستیکی و با خاصیت ارتجاعی بسیار زیادی طراحی شده است. این ابزار مدرن به صورت کنترل شده ای در هنگام مواجه با آب گسترش پیدا می کند و مانع از عبور آب از درزهای اجرایی و سرد می شود.

• تفاوت واتر استاپ هیدروفیلی با واتر استاپ بنتونیتی :

واتراستاپ هیدروفیلی نسبت به واتر استاپ بنتونیتی در مواردی همچون فشار آب در آب بندی سازه بتنی، تورم برگشت پذیر در مقابل آب، تغییر شکل و فرم ظاهری در دمای بالا، نصب کردن، مقدار ریسک خطا، فیمت تمام شده و ... تفاوت چشم گیری را دارا می باشد.

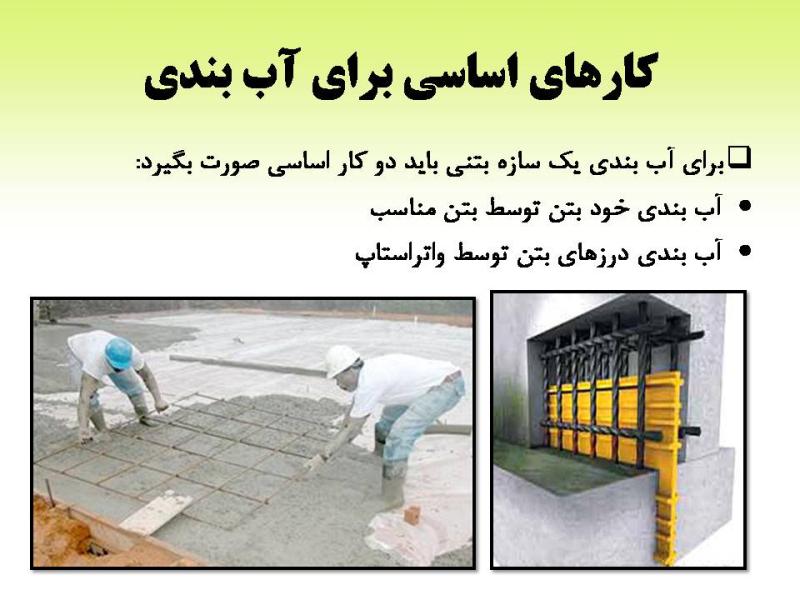

در این مجموعه پنج فایل شامل دو پاورپوینت و سه فایل پی دی اف  در مورد واتر استاپ قرار داده شده است . برای دیدن لیست کامل مطالب داخل پاورپوینت ها قسمت "اطلاعات بیشتر"را ملاحظه نمائید.
