طراحی لرزه ای المان های غیر سازه ای نما ،میانقاب ها و اجرای وال پست

• دیوار پرده ای(Curtain Wall) :

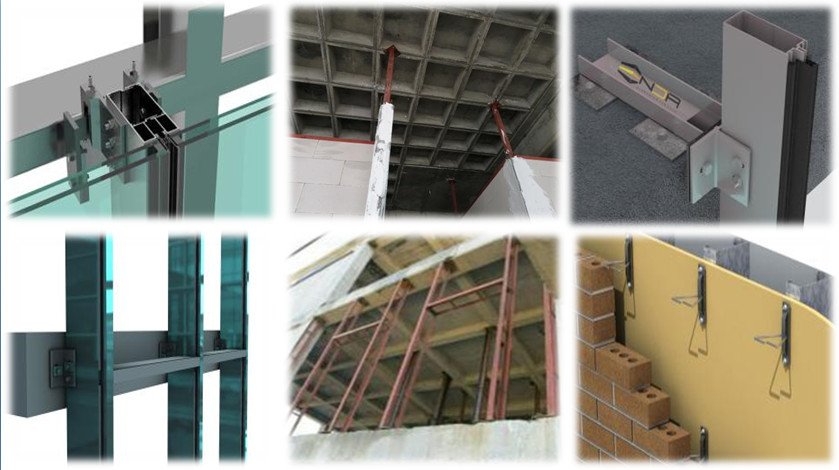

-دیوار پرده اي، داراي قاب سازه اي جداگانه است که مستقیماً به آن متصل شده و مجموعه به مانند یک پرده روي سطح خارجی ساختمان را میپوشاند. در یک دیوار پرده اي، بارهاي ناشی از وزن نما، باد و زلزله مستقیما از دیوار به قاب سازه اي منتقل میشود. به طور معمول حداقل 50میلیمتر فاصله بین دیوار پردهاي و قاب سازه اي درنظر گرفته میشود. این فاصله براي تطابق بی نظمی هاي ابعادي غیرقابل پیش بینی در قاب است. نمونه اي از دیوارهاي پرده اي، دیوار پرده اي شیشه-آلومینیوم است.دیوارهاي پرده اي غیرشفاف شامل پانلهاي بتنی پیش ساخته، پانل هاي مسلح شده با الیاف شیشه، پانل هاي فلزي و نظایر آن است. در دیوارهاي پرده اي غیرشفاف ممکن است به منظور فراهم کردن امکان نازك کاري دیوار داخلی، افزودن عایق حرارتی، برقکاري و عبور لوله هاي تاسیساتی در داخل دیوار، یک دیوار پشتیبان اضافه شود. از آنجا که دیوار پرده ای مستقیما به قاب سازه ای متصل است. بار باد را به قاب و در نتیجه تیر و ستون منتقل کرده و لذا در برابر بار باد مقاومت میکند. در این حالت به دیوار پشتیبان (در صورت وجود) هیچ بار بادی وارد نمیشود.

• دیوار نما (Veneer Wall) :

-این نوع نما مشابه دیوار پرده اي غیرشفاف است. دیوار نما میتواند در سازه هاي قابی و سازه هاي دیوار باربر استفاده شود. در این نوع نما وجود یک دیوار پشتیبان اجباري است. بارهاي وارد بر دیوار نما به دیوار پشتیبان منتقل میشود. دیوار پشتیبان بارها را به قاب سازه اي ساختمان منتقل میکند. دیوار نما به دو نوع مهار شده و چسبانده شده تقسیم میشود. در نماي مهار شده، مهار، نما را به سازه پشتیبان متصل میکند. بنابراین علاوه بر انتقال و تحمل بار ثقلی نما، این مهار باید بارهاي باد و زلزله را از نما به دیوار پشتیبان انتقال دهد. دیوار نماي مهار شده، عموماً با یک فضاي خالی 50 میلیمتري بین نما و دیوار پشتیبان به صورت یک دیوار زهکش طراحی میشود  .در نماي چسبانده شده، نما به دیوار پشتیبان چسبانده میشود. در این حالت حتماً باید نما با المان مناسب براي تحمل بارهاي لرزه اي به دیوار پشتیبان مهار شود و چسباندن تنها به منظور انتقال بارهاي ثقلی است. نماي چسبانده شده، دیواري با سطح آببندي شده است.

• در نظر گرفتن اندرکنش بین قاب سازه ای و نما :

الف) صلب در نظر گرفتن فریم های نما و شکل پذیر در نظر گرفتن اتصالات نما به قاب های ساختمانی، در این روش اتصال مربوطه بایستی قادر باشد تغییر شکل های ایجاد شده را مستهلک نموده و چیزی به نما منتقل نکند.

ب) صلب و گیردار منظور کردن اتصالات نما به قاب سازه ای و طراحی یک فریم شکل پذیر برای پانل های نما، در این روش اتصالات تغییر مکان ها را به نما منتقل میکنند و فریم های نما بایستی توانایی استهلاک آنها را داشته باشند.

• اثر میانقابی دیوار در ساختمان :

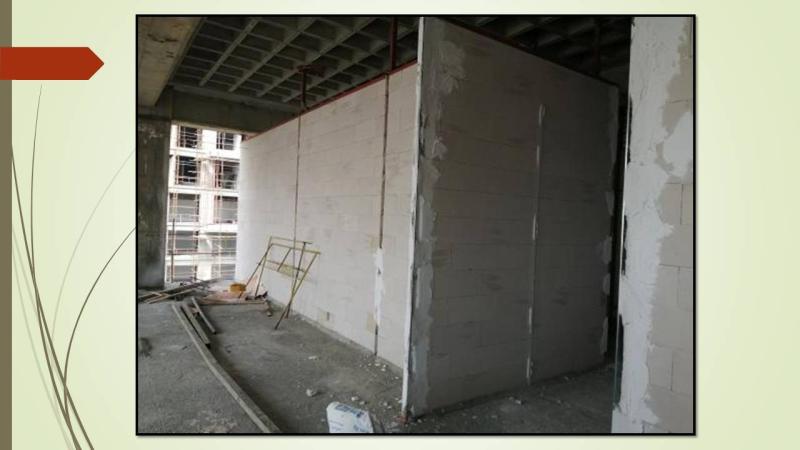

-دیوارهاي داخلی و نماها باید طوري اجرا شوند که تا حد امکان مانعی براي حرکت اجزاي سازه اي در زمان زلزله ایجاد نکنند. درصورتی که دیوارها از قابهاي پیرامونی خود جدا نشوند ، لازم است اثر اندرکنش این اعضا با سیستم سازه اي در تحلیل و طراحی سازه لحاظ شود .

-میانقاب به دیواري اطلاق میشود که به طور کامل دهانه اي از یک قاب فولادي یا بتنی را پوشانده و توسط تیرها و ستونها احاطه شده است.

-قاب میانپر شامل میانقاب و قاب پیرامونی آن میباشد که باید ضوابط این بخش را اقناع نماید. و ...

• جان پناه ها :

با توجه به ضوابط سازمان آتشنشانی حداقل ارتفاع جان پناهها 1/2متر توصیه میشود. در این حالت مناسب است که ستونهاي پیرامونی بام، تا ارتفاع 1/35متر بر روي بام ادامه پیدا کنند. این ارتفاع براي مهار لرزه اي جان پناه میباشد
