سیستم روشنایی لوله نوری

PIPE LIGHTING SYSTEM

• اساس کار سيستم روشنايي لوله نوري :

-سيستمهاي روشنايي لوله نوري بر اساس سيستمهاي هدايتگر کار می‌کنند. از جمله سيستمهاي هدايتگر يك سيستم ساده انتقال آب جهت آبیاري(شامل پمپ – شيلنگ و آب پاش) ميباشد در اين سيستم ساده آب توسط پمپ داخل شيلنگ پمپاژ ميشود سپس آب ازطريق شيلنگ به محل مصرف منتقل ميشود در محل مصرف آب توسط آبپاش سرشيلنگ به مصرف آبياري ميرسد. سيستم روشنايي لوله نوری نيز يك سيستم هدايتگر نور (Light Guide) ميباشد.یک سیستم لوله نوری شامل سه جزء مولد نور، لوله نوري و چراغ نوري يا فيكسچر ميباشد .

-در اين سيستم, نور توسط قسمتي كه به آن نورده (Illuminator) يا ژنراتور ميگويند توليد ميشود. نور توليد شده وارد لوله نوري ميشود، لوله نوري نور را به محل مصرف (كه جائي غير از محل توليد نور ميباشد), منتقل ميكند. محل مصرف نور در هر جایی نسبت به نورده ميتواندواقع شود و معمولاً اين محل در نقطه اي خارج از دسترس و تشعشع مستقيم نور توليدي نورده قرار دارد. نور منتقل شده در محل مصرف، توسط فيكسچر يا چراغ نوري متناسب با نوع مصرف به منظور روشنايي، نورپردازي, علایم نوری و تابلوی نوری و يا هر مصرف ديگري مورد استفاده قرار ميگيرد.

-چون مشخصة اصلي سيستمهاي هدايتگر نوري انتقال نور به محلي جدا و دور از محل توليد نور ميباشد به آنها سيستم هاي روشنايي با منبع نوري مجزا( Remote Source Lighting) هم میگويند. اين سيستمها بسته به نوع مولد نوري كه ميتواند منبع نور طبيعي (مثل نور روز يا نور خورشيد) و يا منبع نور مصنوعي (نور انواع لامپهاي الكتريكي) باشد و بسته به نوع هدايتگر نوري كه ميتواند لوله نوري  و يا لوله نوري با غلاف باشد تقسيم بندي ميشود.

-  سيستم روشنايي لوله نوري از متداولترين سيستمهای روشنایی بامنبع نوری مجزا هستند .که هم براي انتقال نور طبيعي و هم براي انتقال نور مصنوعي کاملا مناسب می‌باشند وبا توجه به این مشخصات و بدليل امتيازات فراواني كه دارند امروزه در كشور ژاپن وامريكا و كشورهاي پيشرفته اشاعه فراواني پيدا كرده اند و بدلیل قابلیت های زیاد اين سيستمها, از آنها بعنوان روشنايي آينده نام برده ميشود.

• اجزا سيستم روشنايي لوله نوري:

1-منبع نور

2-لوله نوري

3- منتشر كننده يا فيكسچر يا لومينر

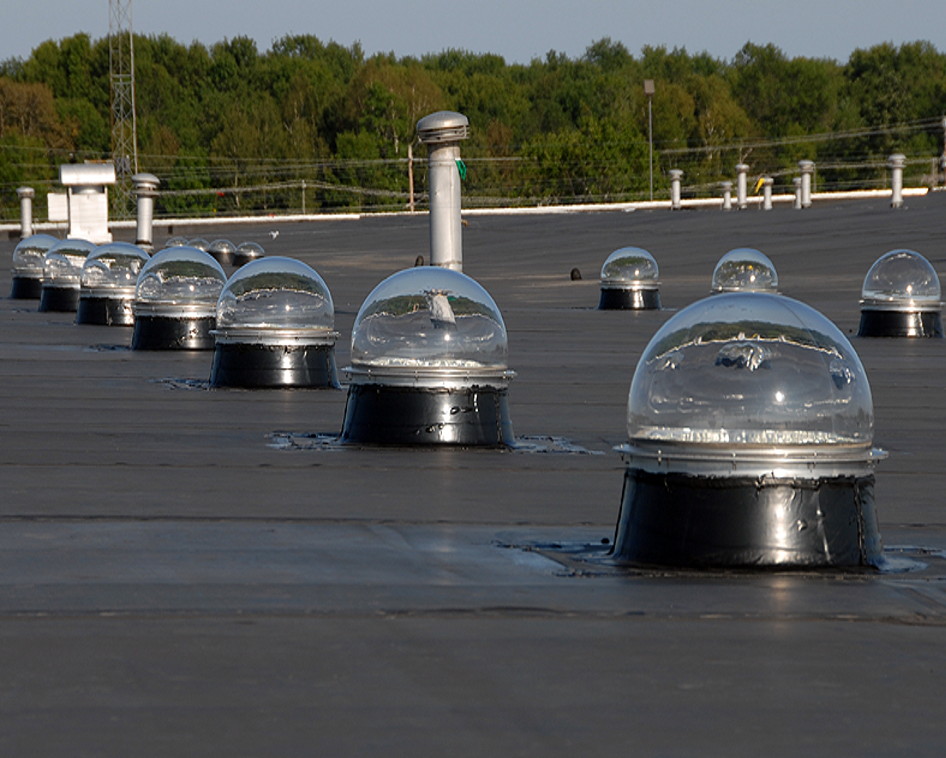

• سيستم سان تيوب :

-سيستم روشنايي لوله نوري سيستمي اكتيو مي باشد و داراي قطعاتي الكترونيكي و متحرك مي باشد اما در سيستم سان تيوب قسمت فعال و متحرك وجود ندارد و به همين دليل گسترش زيادي در استفاده هاي خانگي و صنعتي  پيدا كرده است و آمار قابل ملاحظه اي از توليد و استفاده و توسعه و گسترش آن در كشورهاي پيشرفته ديده مي شود.

-در سيستم های لوله نوري(سان تيوب يك سيستم غير فعال يا پسيو مي باشد) هم كه اساس مشتركي با سيستم روشنائي لوله نوري دارند، انتقال و هدايت نور توسط لوله هايي كه داخل آنها صيقلي بوده و يا يك لايه شفاف  جهت انعكاس در داخل آنها قرار دارد انجام می‌گیرد.در لوله های نوری هم انتقال نور براساس پديده انعكاس کامل داخلي انجام مي پذيرد در اين سيستمها محيط هدايتگر هواي داخل لوله نوري ميباشد.

-سيستم روشنايي سان تيوب(لوله نوري) توانايي انتقال نور در فواصل مختلف تا حداكثر 15 متر دارد

-سيستم سان تيوپ امكان جمع آوري نور مورد نياز سيستم روشنايي را از خورشيد در تمام موقعيت هاي مكاني خورشيد فراهم مي كند

• سيستم روشنايي لوله نوري داراي چه خصوصياتي ميباشد؟

-عمده ترين خصيصة روشنايي لوله نوري كه آنرا از ساير تكنولوژيها و روشهای طراحي روشنائي متمايز ميسازد جداسازي نور از ساير مولفه هاي الكترومغناطيسي آن ميباشد. به عبارت ديگر تمام اشعه هاي نوري كه تاكنون بطور متداول بكار رفته اند علاوه بر نور مرئي شامل مولفه هاي ديگري چون حرارت - تشعشعات ماوراء بنفش uv، تشعشعات مادون قرمز IR (در مورد نورهاي طبيعي)هستند و روشنايي الكتريكي علاوه بر اين مولفه ها امواج الكترومغناطيسي و الكتريسيته را نيز شامل ميشود. اما نور لوله نوری فاقد تمام این گونه تشعشعات است و خالصترين نور جهت مصارف روشنايي و ساير موارد استفاده اختصاصی ميباشد.

- دومين خصيصة اين سيستم روشنايي عايق بودن، محكم بودن، بي اثربودن و پايدار بودن قطعات تشكيل دهندة اين سيستم ميباشد. در آن سيم بكار نرفته است و لامپهاي شكستني در اين سيستم وجود ندارد.

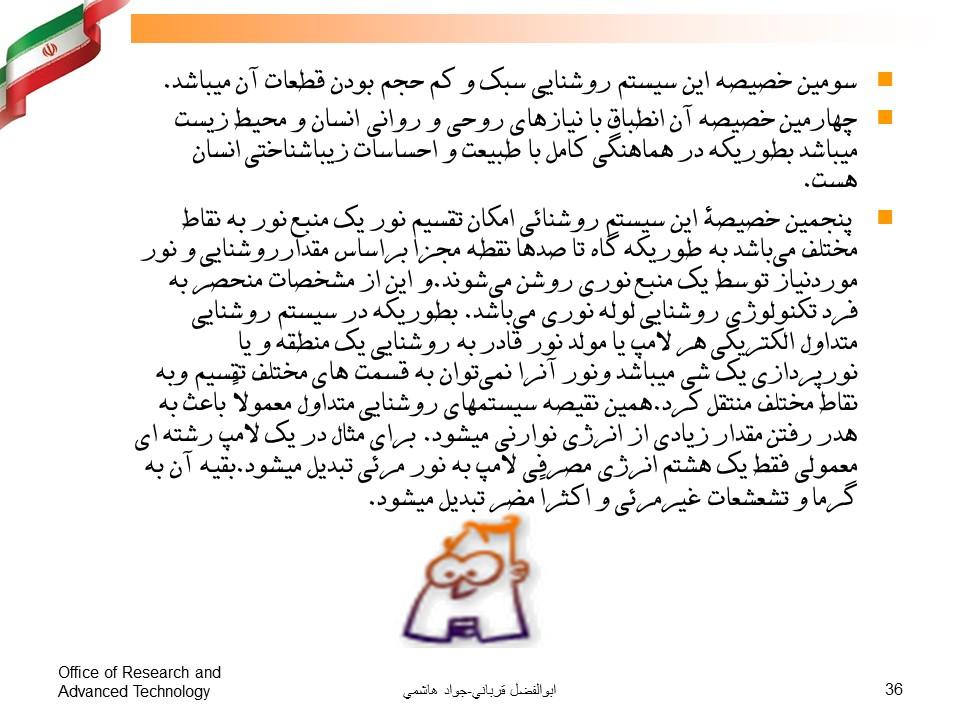

-سومين خصيصه اين سيستم روشنايي سبك و كم حجم بودن قطعات آن ميباشد.

-چهارمين خصيصه آن انطباق با نيازهاي روحي و رواني انسان و محيط زيست ميباشد بطوريكه در هماهنگي كامل با طبيعت و احساسات زيباشناختي انسان هست.

- پنجمين خصيصة اين سيستم روشنائي امكان تقسيم نور يك منبع نور به نقاط مختلف می‌باشد به طوریکه گاه تا صدها نقطه مجزا براساس مقدارروشنايي و نور موردنياز توسط یک منبع نوری روشن می‌شوند.و اين از مشخصات منحصر به فرد تكنولوژي روشنایی لوله نوری می‌باشد. بطوريكه در سيستم روشنايي متداول الكتريكي هر لامپ يا مولد نور قادر به روشنایی يك منطقه و يا نورپردازی يك شي ميباشد ونور آنرا نمي‎توان به قسمت های مختلف تقسیم وبه نقاط مختلف منتقل كرد.همين نقيصه سيستمهاي روشنايي متداول معمولاً باعث به هدر رفتن مقدار زيادي از انرژي نوارني ميشود. براي مثال در يك لامپ رشته اي معمولي فقط یک هشتم انرژي مصرفي لامپ به نور مرئي تبديل ميشود.بقیه آن به گرما و تشعشعات غيرمرئي و اكثراً مضر تبديل ميشود.

• نویسندگان : ابوالفضل قرباني-جواد هاشمي
