تدابیر معماری و طراحی اقلیمی در اقلیم گرم و خشک

قیمت:

۱۱,۰۰۰ تومان

توضیحات کلی پاورپوینت:

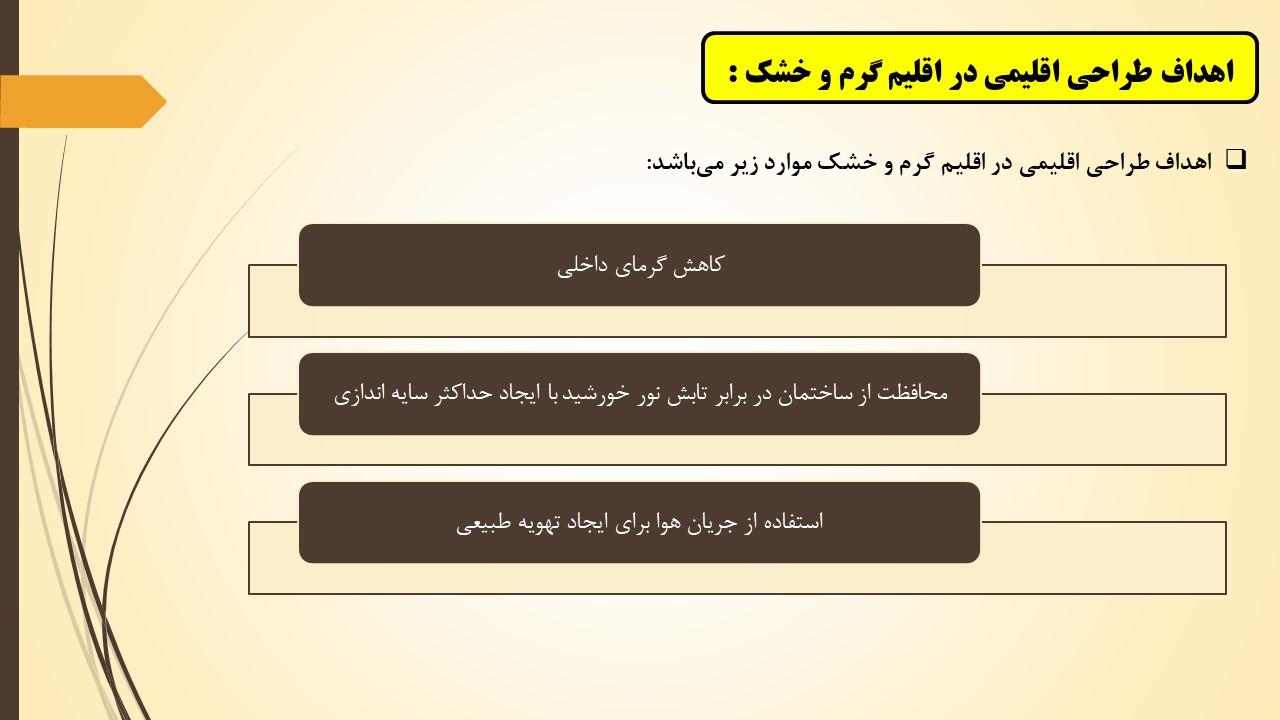

-اهداف طراحی اقلیمی در اقلیم گرم و خشک موارد زیر می‌باشد:

  • کاهش گرمای داخلی
  • محافظت از ساختمان در برابر تابش نور خورشید با ایجاد حداکثر سایه اندازی
  • استفاده از جریان هوا برای ایجاد تهویه طبیعی

-طراحی اقلیمی از اصولی برخوردار است. در این شیوه به هیچ وجه از وسایل مکانیکی و تاسیساتی استفاده نمی شود یا به عبارت دیگر این شیوه هیچ هزینه ای ندارد و خود ساختمان با عناصر و اجزاء خود این انرژی را دریافت و نگهداری می کند و تنها نیاز به علم و آگاهی راجع به طراحی اقلیمی است.

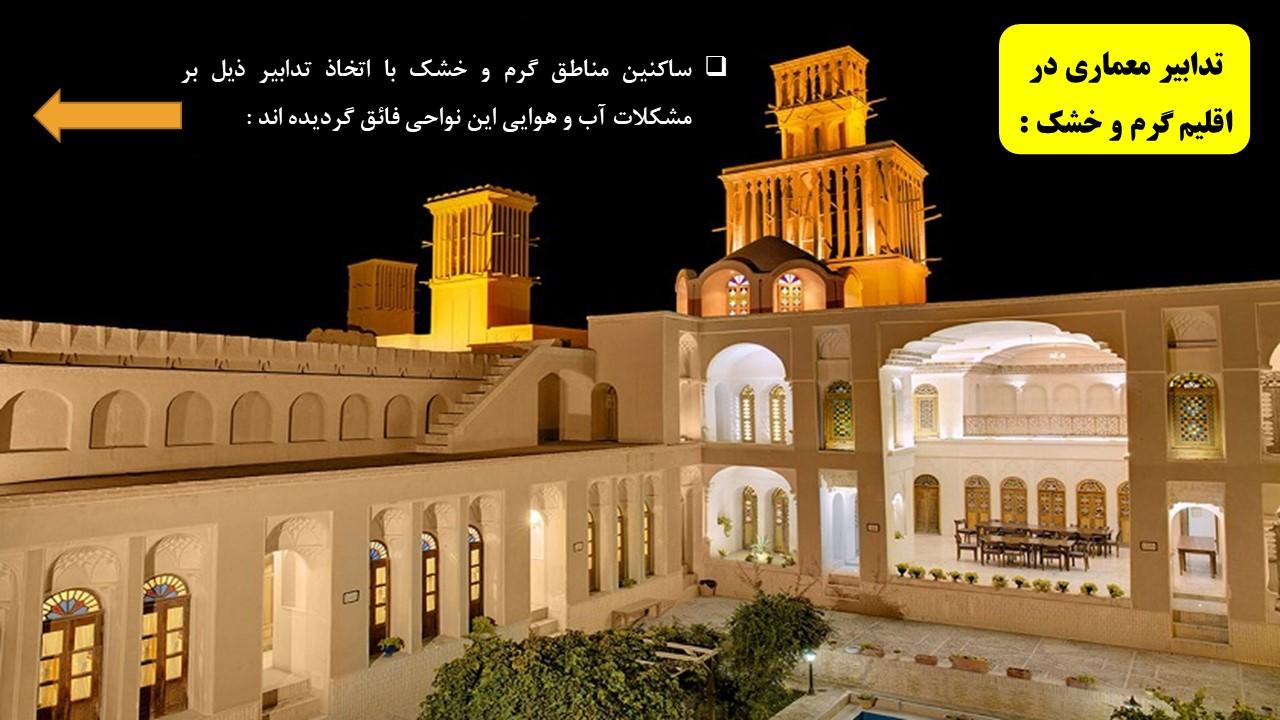

ساکنین مناطق گرم و خشک با اتخاذ تدابیر ذیل بر مشکلات آب و هوایی این نواحی فائق گردیده اند :

  • استفاده از مصالح با ظرفیت حرارتی زیاد :

به طور کلی ساختمان‌های این گونه مناطق با مصالحی از قبیل خشت و گل که ظرفیت حرارتی زیادی دارند ، بنا شده اند . در مناطقی که شرایط آب و هوایی بسیار حاد است ، کوشش گردیده تا با قرار دادن خانه‌ها در دل تپه‌ها یا زیر زمین زمان تاخیر را به بی نهایت رسانده و بدین شکل از شرایط گرمای متعادل عمق زمین بهره گیری نمود.

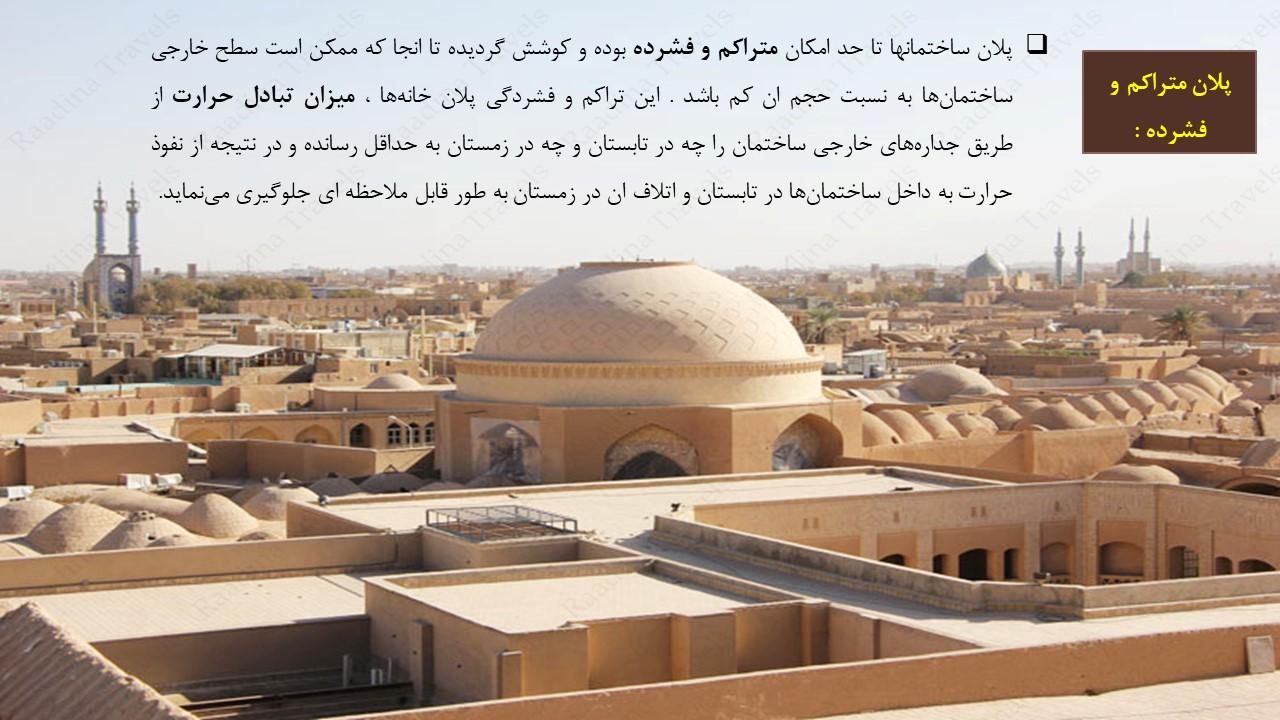

  • پلان متراکم و فشرده :

پلان ساختمانها تا حد امکان متراکم و فشرده بوده و کوشش گردیده تا انجا که ممکن است سطح خارجی ساختمان‌ها به نسبت حجم ان کم باشد . این تراکم و فشردگی پلان خانه‌ها ، میزان تبادل حرارت از طریق جداره‌های خارجی ساختمان را چه در تابستان و چه در زمستان به حداقل رسانده و در نتیجه از نفوذ حرارت به داخل ساختمان‌ها در تابستان و اتلاف ان در زمستان به طور قابل ملاحظه ای جلوگیری می‌نماید.

  • مقدار و محل نصب پنجره ها :

تعداد و مساحت پنجره ساختمان‌ها در این گونه مناطق به حداقل ممکن کاهش داده شده و به منظور جلوگیری از نفوذ اشعه منعکس شده از سطح زمین اطراف ، پنجره‌ها در قسمت‌های فوقانی دیوارها نصب شده اند.

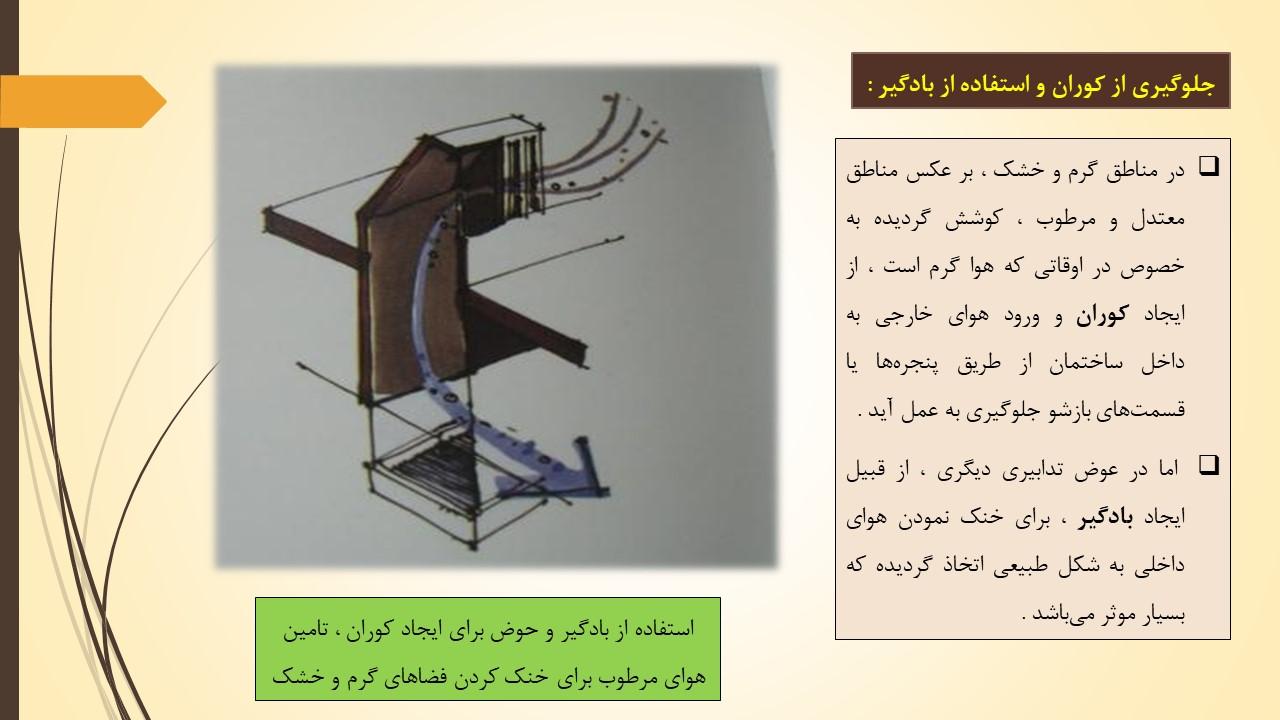

  • جلوگیری از کوران و استفاده از بادگیر :

در مناطق گرم و خشک ، بر عکس مناطق معتدل و مرطوب ، کوشش گردیده به خصوص در اوقاتی که هوا گرم است ، از ایجاد کوران و ورود هوای خارجی به داخل ساختمان از طریق پنجره‌ها یا قسمت‌های بازشو جلوگیری به عمل آید . اما در عوض تدابیری دیگری ، از قبیل ایجاد بادگیر ، برای خنک نمودن هوای داخلی به شکل طبیعی اتخاذ گردیده که بسیار موثر می‌باشد .

  • استفاده از حیاط های داخلی :

استفاده از حیاط‌های داخلی مشجر و معطوف نمودن فضاهای زندگی به این حیاط‌ها یکی از عمده ترین مشخصات معماری در مناطق گرم و خشک است . حیاط‌های داخلی که شامل درخت ، حوض و سطوح گیاه کاری شده هستند ، یکی از موثرترین عوامل ایجاد رطوبت ، که در مناطق خشک اهمیت فراوانی دارد، می‌باشند. اتاق ها که فقط به این حیاط‌ها باز می‌شوند در برابر باد و طوفان شن که معمولا در مناطق کویری در جریان است و همچنین در برابر بادهای سرد زمستانی حفاظت می‌شوند .

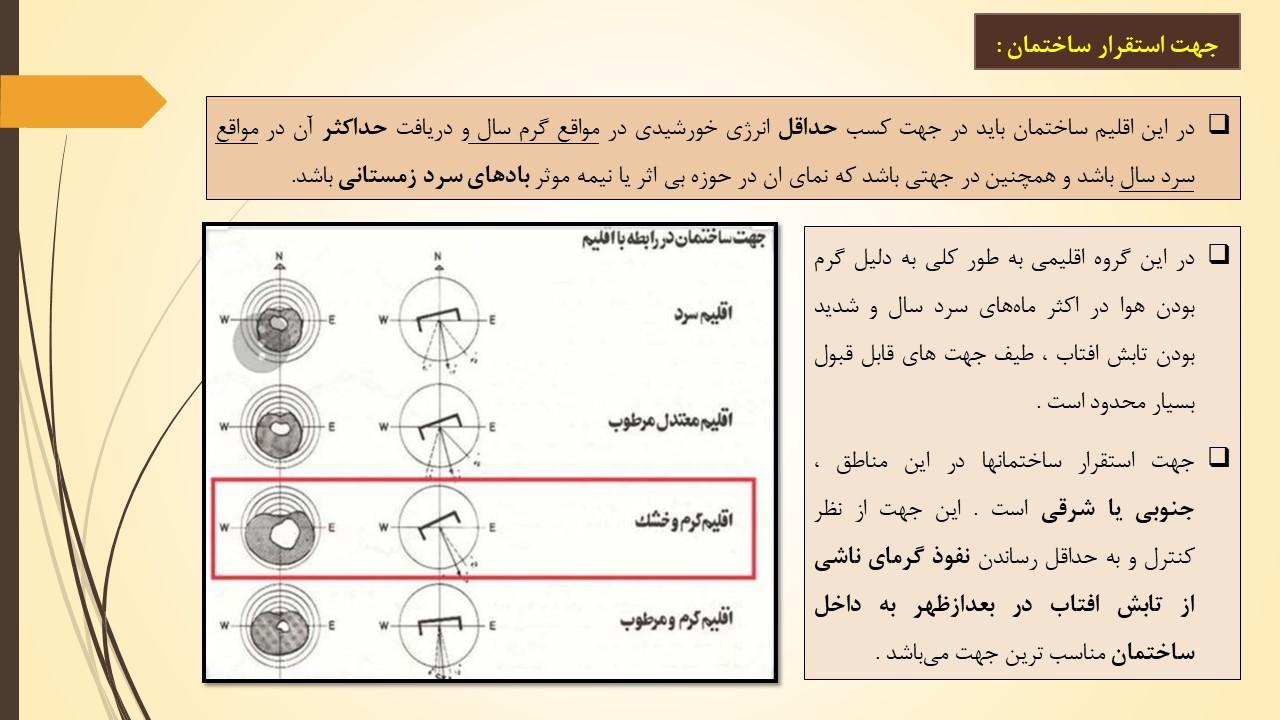

  • جهت استقرار ساختمان :

جهت استقرار ساختمانها در این مناطق ، جنوبی یا شرقی است . این جهت از نظر کنترل و به حداقل رساندن نفوذ گرمای ناشی از تابش افتاب در بعدازظهر به داخل ساختمان مناسب ترین جهت می‌باشد .

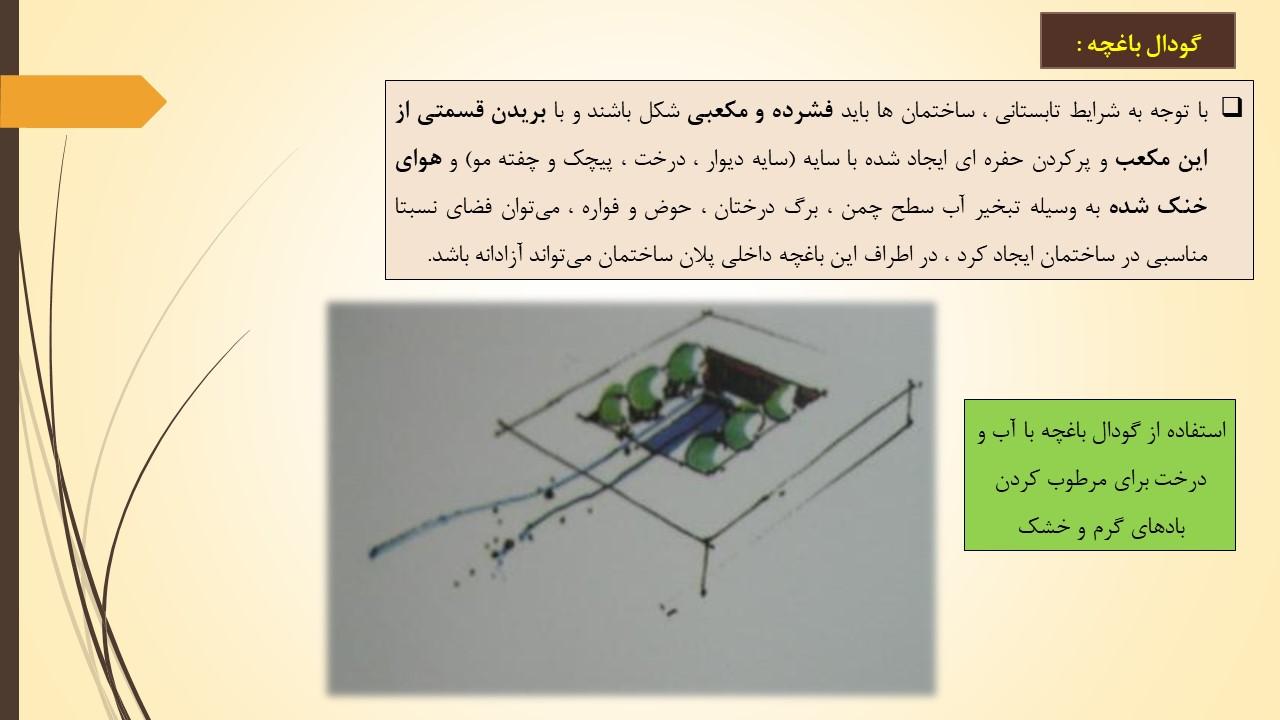

  • گودال باغچه :

گودال باغچه به دلیل گود بودن در کنار درختان سبز و حضور آب، محیطی خنك را به وجود می آورده است. بدین صورت که خانه ها با گودال باغچه های گود و دیوارهای بلندی که دارند ، همانند چاه ها خنك بودند .همچنین ساخت خانه ها در گودی، پناهگاهی مناسبی در برابر بادهای تند کویری بوده است. گودال باغچه جایگاه های خنك و دلچسبی را برای تابستان گرم و سوزان فراهم می آورد و برای مردم گرمازده پناهگاه خوبی بوده است.

  • تامین تهویه مورد نیاز در اقلیم گرم و خشک :

در مناطق گرم و خشک ، باید میزان تهویه طبیعی هنگام روز را به حداقل ممکن رساند ،  زیرا در اثر ورود هوای گرم خارج به داخل ، دمای هوا و سطوح داخلی نیز افزایش می‌یابد . به ویژه در طول روز که سرعت باد زیاد است ، چون رطوبت هوا در این مناطق کم است ، حتی با جریان هوایی با سرعت کم نیز امکان سرد شدن بدن از طریق تبخیر عرق بدن وجود دارد . این سرعت در اثر اختلاف دمای سطوح داخلی ، تهویه طبیعی امکان سریع شدن هوای داخلی را به وجود می‌اورد.

به طور کلی نیازهای حرارتی ساختمان‌های این اقلیم به این صورت می باشد :

  • تعدیل نوسان روزانه دمای هوا
  • خنک نگه داشتن هوای داخل ساختمان در تابستان
  • گرم نگه داشتن هوای داخل ساختمان در زمستان

و روش نهایی کنترل هوای داخل ساختمان به این صورت می باشد :

  • در زمستان با گرمایش مکانیکی یا سیستم های خورشیدی فعال
  • و در تابستان سرمایش مکانیکی و یا تهویه طبیعی به وسیله بادگیر

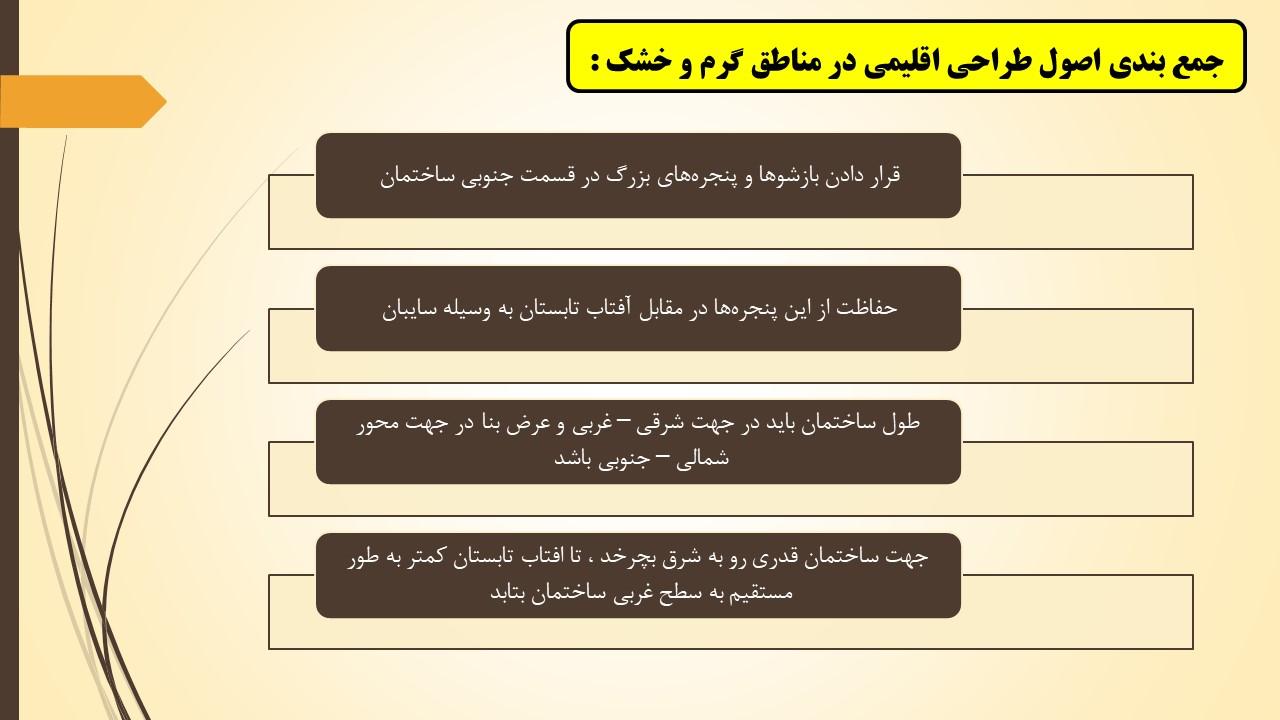

جمع بندی اصول طراحی اقلیمی‌ در مناطق گرم و خشک :

  • قرار دادن بازشوها و پنجره‌های بزرگ در قسمت جنوبی ساختمان
  • حفاظت از این پنجره‌ها در مقابل آفتاب تابستان به وسیله سایبان
  • طول ساختمان باید در جهت شرقی – غربی و عرض بنا در جهت محور شمالی – جنوبی باشد
  • جهت ساختمان قدری رو به شرق بچرخد ، تا افتاب تابستان کمتر به طور مستقیم به سطح غربی ساختمان بتابد

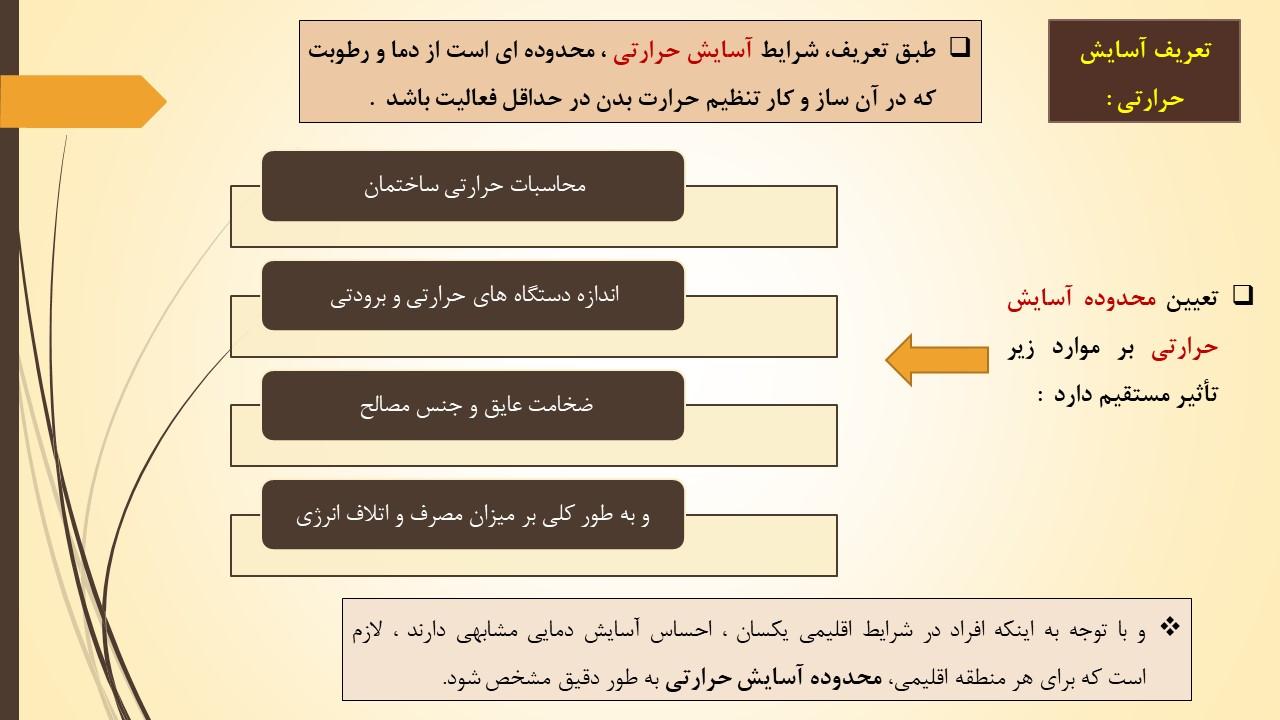

تعيين محدوده آسايش حرارتي بر موارد زیر تأثير مستقيم دارد  :

  • محاسبات حرارتي ساختمان
  • اندازه دستگاه هاي حرارتي و برودتي
  • ضخامت عايق و جنس مصالح
  • و به طور كلي بر ميزان مصرف و اتلاف انرژي

ارزیابی بومی آسایش حرارتی :

در فرايند توسعه همگام با محيط زيست، ارزيابي آسايش حرارتي به صورت بومي ضروري مي باشد، زيرا با تعيين اين حدود ، از اتلاف مقدار متنابعي از انرژي جلوگيري مي شود . بيش از ۶۰ درصد وسعت ايران در اقليم خشك و فراخشك واقع شده است، بنابراين شناسائي محدوده‌هاي آسايش در اين اقليم اهميت مضاعفي مي يابد.

به منظور محاسبه محدوده آسايش حرارتي در شرايط خشك، شهر يزد مورد توجه قرار گرفت و با استفاده از مدل اولگي و اصلاح مرزهاي آسايش حرارتي مدل مذكور بر مبناي عرض جغرافيايي، داده‌هاي اقليمي و مشاهدات ميداني، محدوده آسايش حرارتي براي دوره‌هاي گرم و سرد سال محاسبه گرديد. و ...

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

  • توجه :

بخش نهایی این پاورپوینت اختصاص دارد به بررسی و تعیین محدوده اسایش حرارتی در شرایط اب و هوایی خشک و در شهر نمونه یزد . که منبع تهیه این بخش ، مقاله ای است با همین عنوان نوشته دکتر محمد حسن صادقی روش و سید مهدی طباطبائی.  فایل پی دی اف این مقاله نیز ، همراه با پاورپوینت برای دانلود قرار داده شده است .

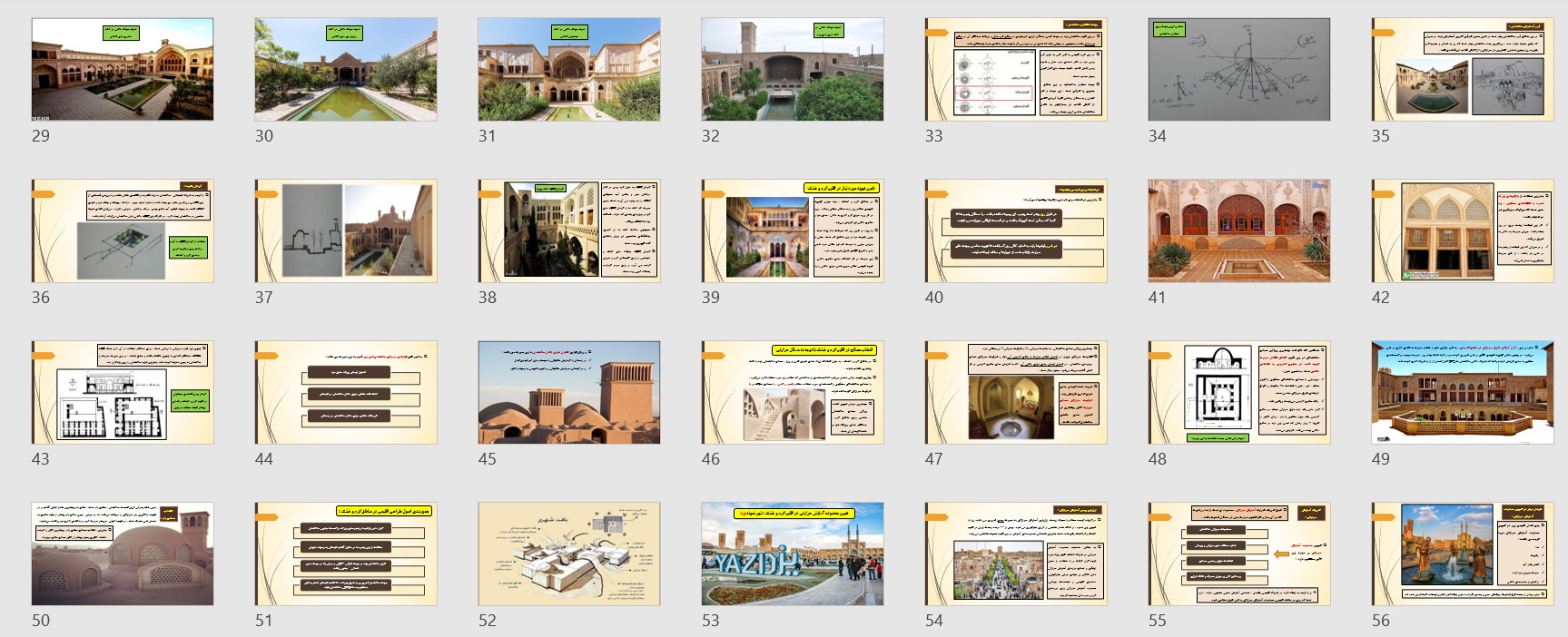

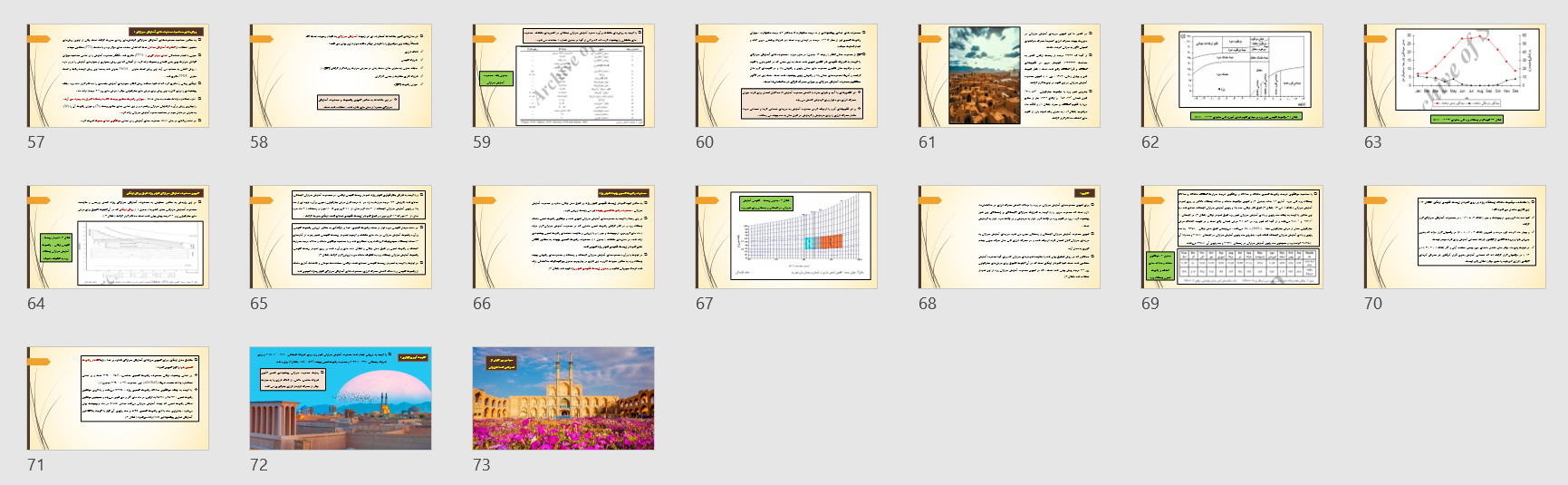

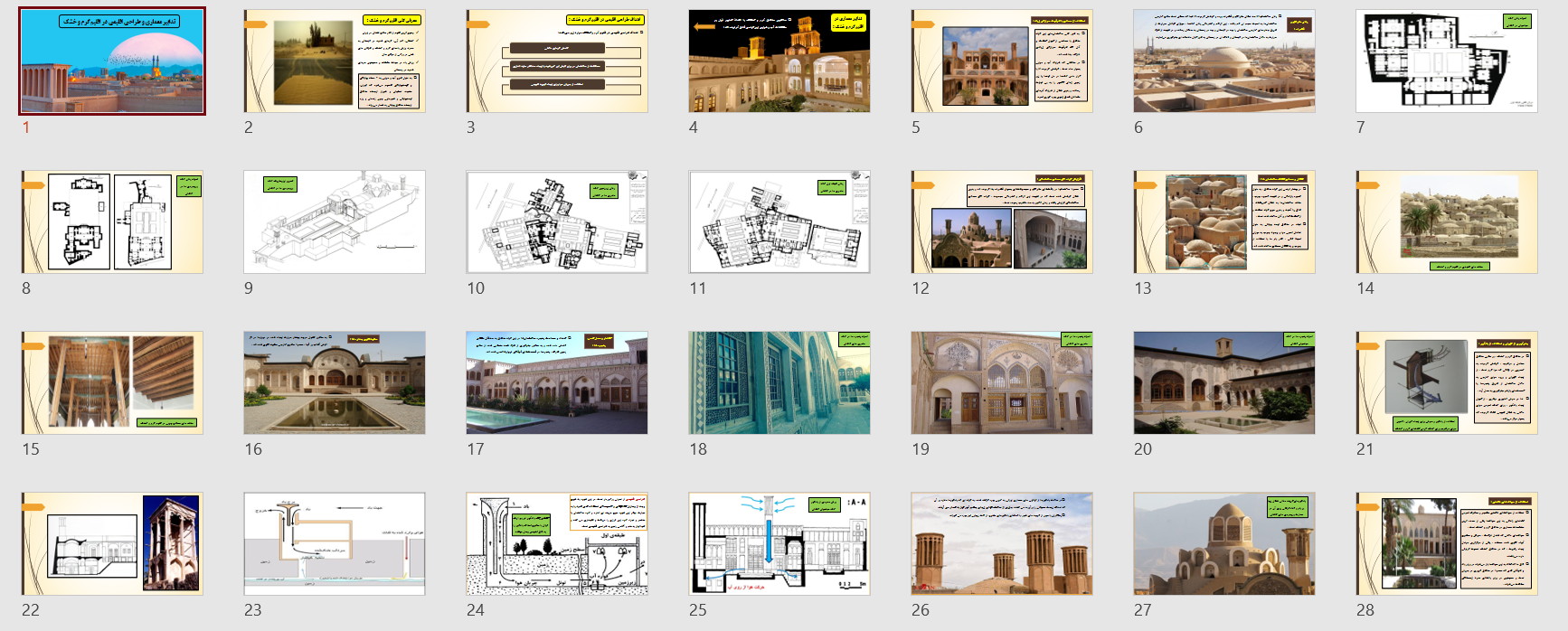

لیست کامل مطالب داخل این پاورپوینت :

  • معرفی کلی اقلیم گرم و خشک
  • اهداف طراحی اقلیمی در اقلیم گرم و خشک
  • تدابیر معماری در اقلیم گرم و خشک :
  • استفاده از مصالح با ظرفیت حرارتی زیاد :
  • پلان متراکم و فشرده :
  • نمونه پلان خانه عباسیان در کاشان
  • نمونه پلان خانه بروجردی ها در کاشان
  • تصویر ایزومتریک خانه بروجردی ها در کاشان

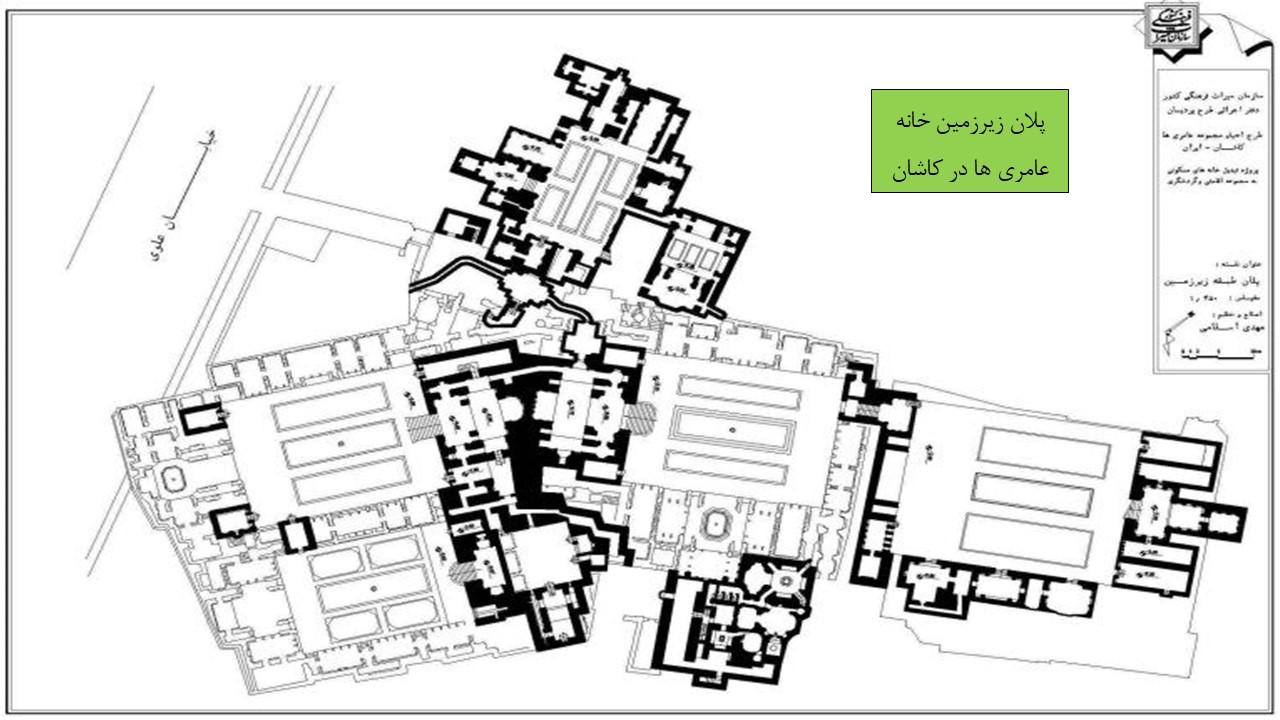

  • پلان زیرزمین خانه عامری ها در کاشان
  • پلان طبقه اول خانه عامری ها در کاشان
  • افزایش توده کل مصالح ساختمانی :
  • شکل و مصالح سقف ساختمان ها :
  • سقف های گنبدی در اقلیم گرم و خشک
  • سقف های مسطح چوبی در اقلیم گرم و خشک
  • سفیدکاری جداره ها :
  • مقدار و محل نصب پنجره ها :
  • نمونه پنجره ها در خانه عامری های کاشان
  • نمونه پنجره ها در خانه عباسیان کاشان
  • جلوگیری از کوران و استفاده از بادگیر :
  • استفاده از بادگیر و حوض برای ایجاد کوران ، تامین هوای مرطوب برای خنک کردن فضاهای گرم و خشک
  • مقطع یک بادگیر در بم
  • برش عمودی از بادگیر خانه عباسیان کاشان
  • بادگیرهای قرینه هلالی شکل زیبا بر بام و کلاه فرنگی روی آن در عمارت بروجردی های کاشان
  • استفاده از حیاط های داخلی :
  • نمونه حیاط داخلی در خانه عامری های کاشان
  • نمونه حیاط داخلی در خانه بروجردی های کاشان
  • نمونه حیاط داخلی در خانه عباسیان کاشان
  • نمونه حیاط داخلی در خانه لاری های یزد
  • جهت استقرار ساختمان :
  • مناسب ترین جهت برای استقرار ساختمان
  • فرم گسترش ساختمان :
  • گودال باغچه :
  • استفاده از گودال باغچه با آب و درخت برای مرطوب کردن بادهای گرم و خشک
  • گودال باغچه خانه پیرنیا
  • تامین تهویه مورد نیاز در اقلیم گرم و خشک
  • دو ضابطه برای طراحی بازشوها :
  • گودتر بودن فضاهای مسکونی در اقلیم گرم و خشک و تماس بیشتر طبقه همکف با زمین
  • نیازهای حرارتی ساختمان‌های این اقلیم
  • کنترل هوای داخل ساختمان
  • انتخاب مصالح در اقلیم گرم و خشک با توجه به مسائل حرارتی
  • نمونه پلان نشان دهنده ضخامت بالای دیوارها

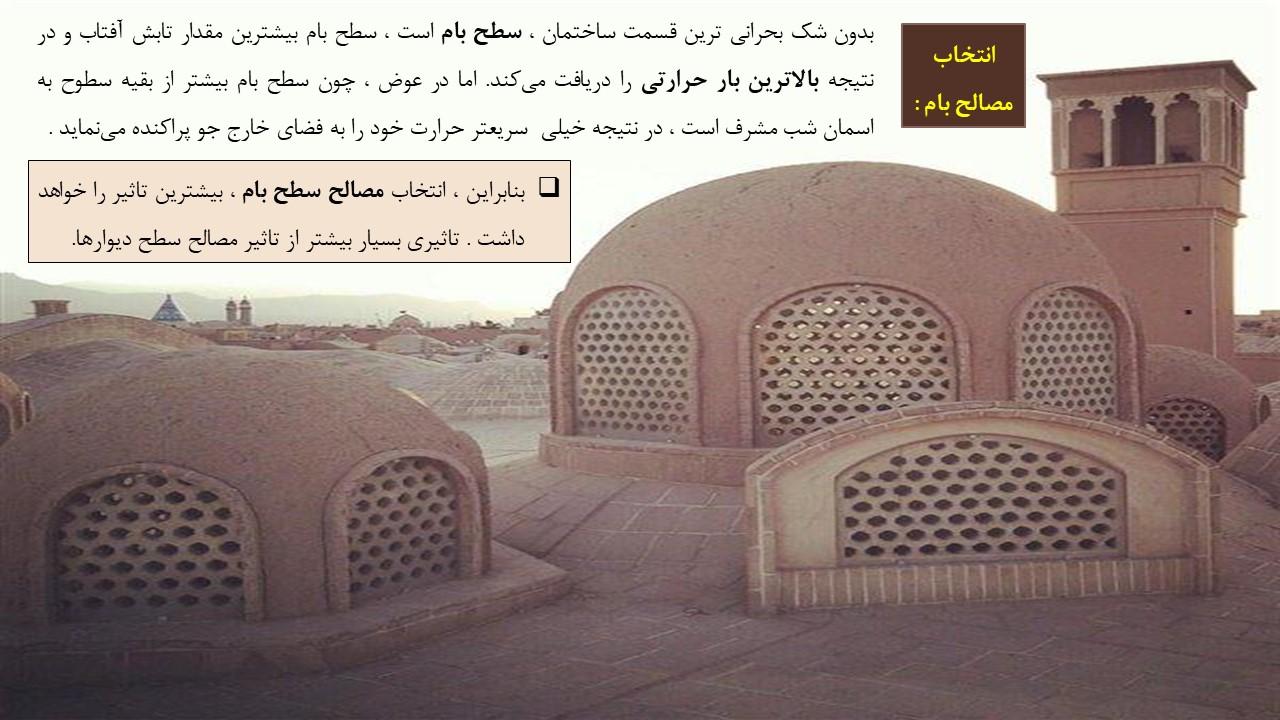

  • انتخاب مصالح بام
  • جمع بندی اصول طراحی اقلیمی‌ در مناطق گرم و خشک :

تعیین محدوده آسایش حرارتی در اقلیم گرم و خشک : شهر نمونه یزد

  • ارزیابی بومی آسایش حرارتی :
  • تعریف آسایش حرارتی :
  • عوامل موثر در تعیین محدوده آسایش حرارتی :

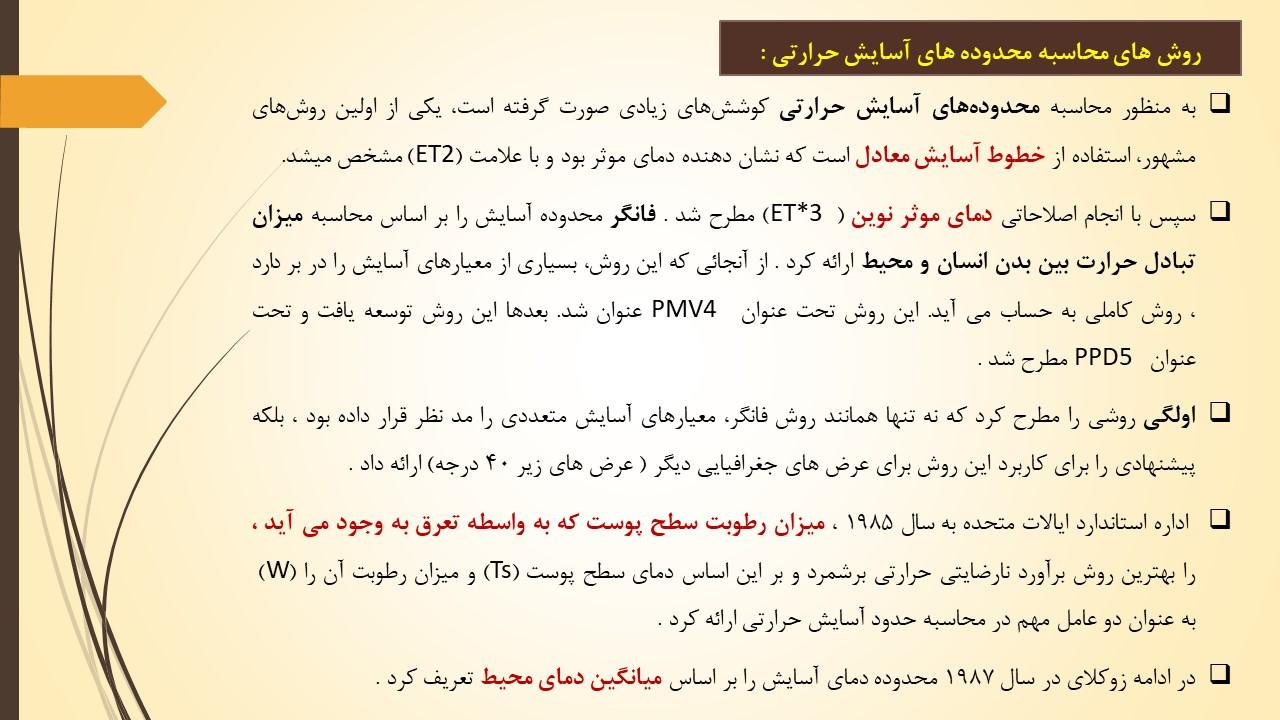

  • روش های محاسبه محدوده های آسایش حرارتی :
  • جدول یک : محدوده آسایش حرارتی
  • شکل ۱- موقعیت اقلیمی شهر یزد بر مبنای اقلیم نمای آمبرژه طی سالهای ۲۰۰۶ – ۱۹۷۷
  • شکل ۲- کلیماگرام ایستگاه یزد طی سالهای ۲۰۰۶ – ۱۹۷۷

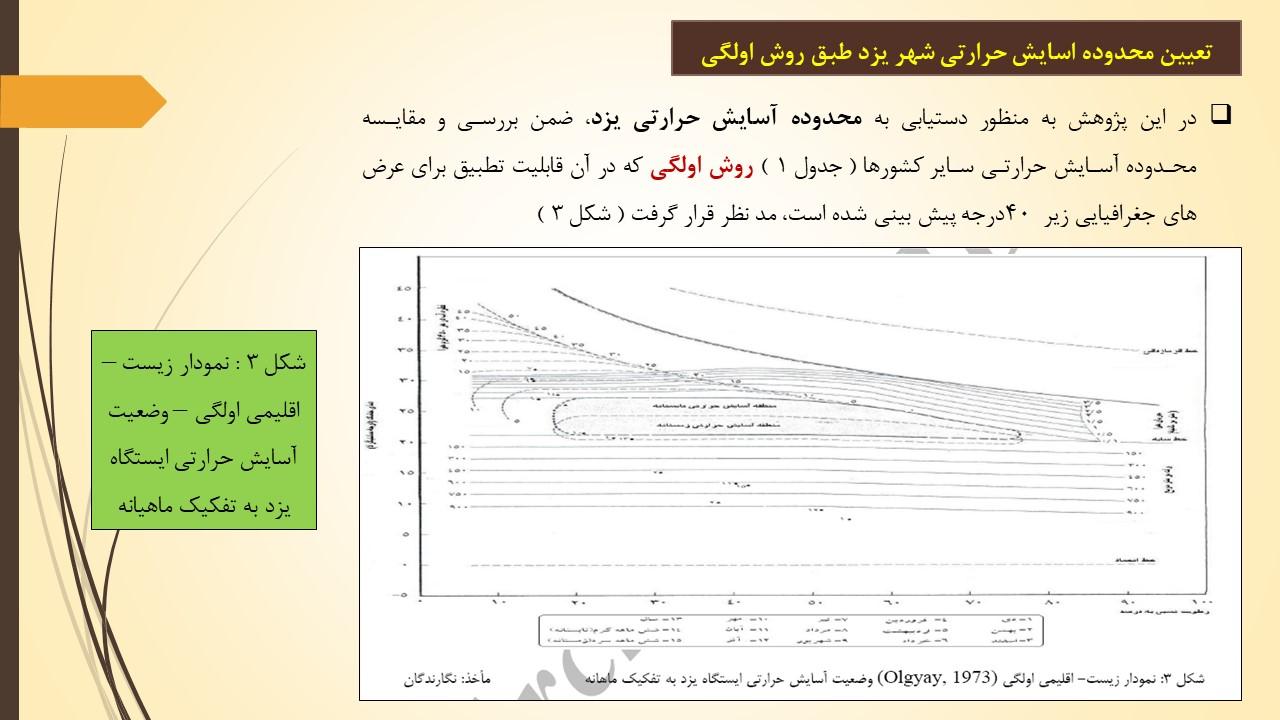

  • تعیین محدوده اسایش حرارتی شهر یزد طبق روش اولگی
  • شکل 3 : نمودار زیست – اقلیمی اولگی – وضعیت آسایش حرارتی ایستگاه یزد به تفکیک ماهیانه
  • محدوده رطوبت نسبی بهینه شهر یزد
  • شکل 4 : جدول زیست – اقلیمی آسایش حرارتی در تابستان و زمستان برای شهر یزد
  • نتایج

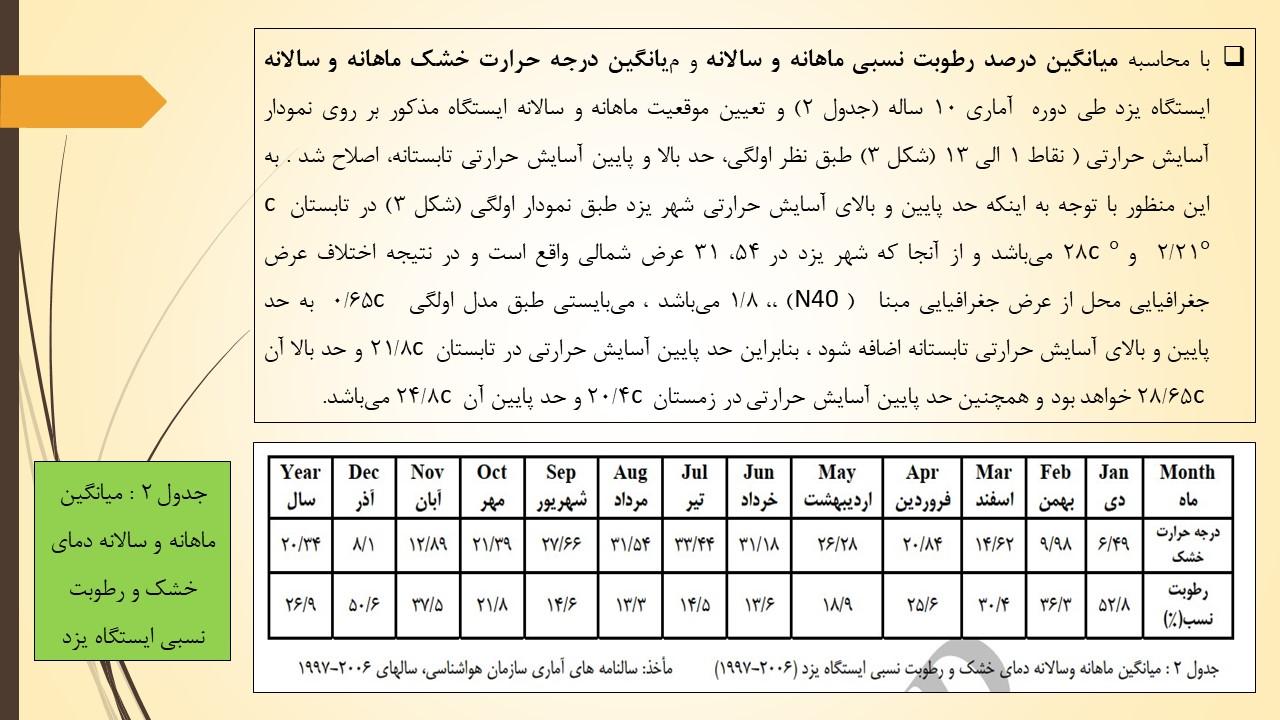

  • جدول 2 : میانگین ماهانه و سالانه دمای خشک و رطوبت نسبی ایستگاه یزد
  • نتیجه گیری نهایی
