انواع سیستم های تبرید

-تبرید عبارت است از جذب حرارت از یک سیال و دفع آن به سیال دیگر (سیال می تواند هوا یا آب و یا هر نوع گاز یا مایع دیگر باشد). در کلیه سیستمهای تبرید حفظ سرما مستلزم جذب حرارت از موادی با  درجه حرارت کمتر و خارج کردن این حرارت به محیطی با درجه حرارت بالاتر می باشد.

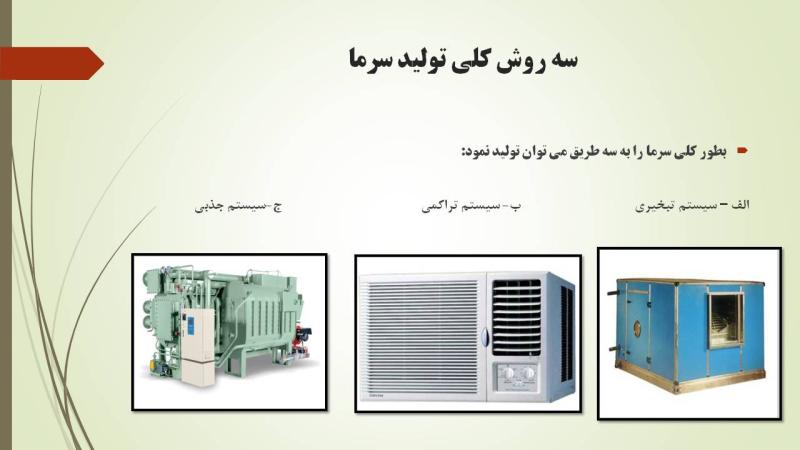

-بطور کلی سرما را به سه طریق می توان تولید نمود:

• الف – سیستم تبخیری
• ب- سیستم تراکمی
• ج-سیستم جذبی

--سیستم تبخیری به دلیل کم خرج بودن و عملکرد ساده ای که دارد در مناطق خشک به عنوان سیستمی  محبوب با راندمان نسبتا خوبی شناخته می شود.

-اصول کار سیستم های تراکمی و یا به عبارتی ماشین های مبرد تراکمی بدین صورت است که مقداری کار در کمپرسور به سیستم داده می شود ،کمپرسور سیال مبرد را متراکم نموده و سیال که در اثر افزایش فشار به صورت گاز داغ می باشد در کندانسور حرارت خود را به محیط پس می دهد و پس از عبور از شیر انبساط وارد اواپراتور شده و در اثر مکش و ازدیاد حجم تبخیر شده ، حرارت محیط اطراف را کسب می کند و در نتیجه هوای اطراف اواپراتور سرد می شود.

-تمام سیستم های تبرید تراکمی که جهت ایجاد سرما بکار گرفته می شوند، از چهار قسمت اصلی تشکیل شده اند. این چهار قسمت عبارتند :

• کمپرسور

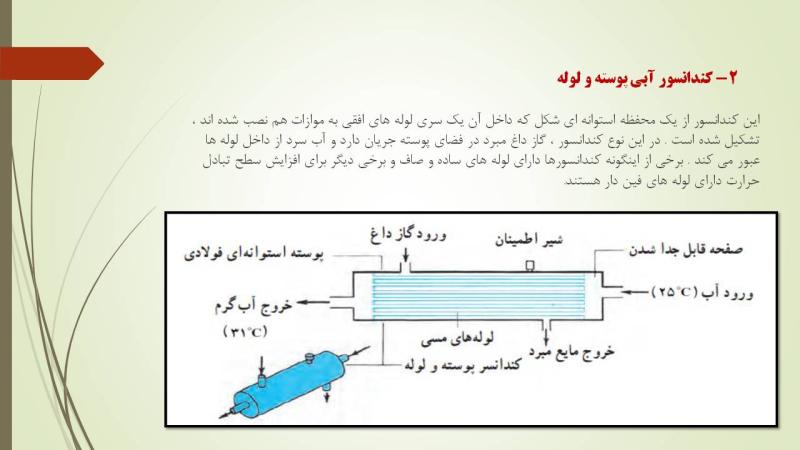

• کندانسور
• شیر انبساط
• اواپراتور

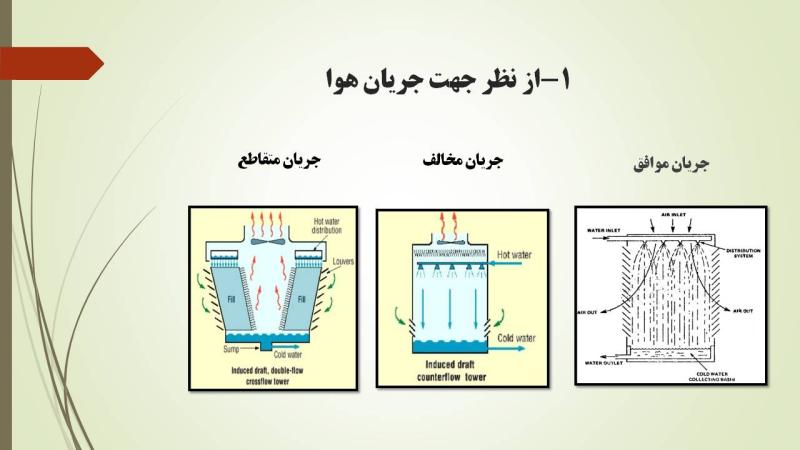

-در برج خنک کننده آب خروجی از کندانسور خنک می شود و به سمت کندانسور باز می گردد.

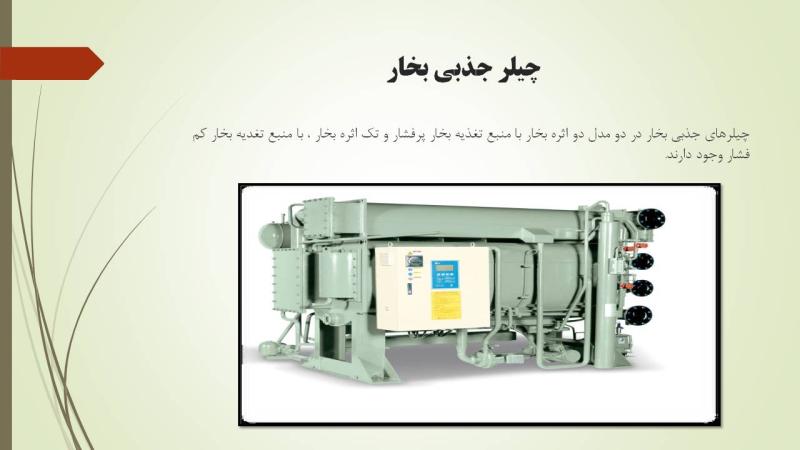

-چیلرهای جذبی بخار در دو مدل دو اثره بخار با منبع تغذیه بخار پرفشار و تک اثره بخار ، با منبع تغدیه بخار کم فشار وجود دارند.

-چیلرهای جذبی شعله مستقیم دارای دو ژنراتور(دو اثره) می باشند و انرژی گرمایی مورد نیاز جهت تولید برودت را از مشعل موجود در قسمت ژنراتور دمای بالا دستگاه دریافت می نمایند.
