میلگرد انتظار یا آرماتور انتظار یا میلگرد ریشه ( 126 اسلاید )

قیمت:

۹,۵۰۰ تومان

توضیحات کلی پاورپوینت:

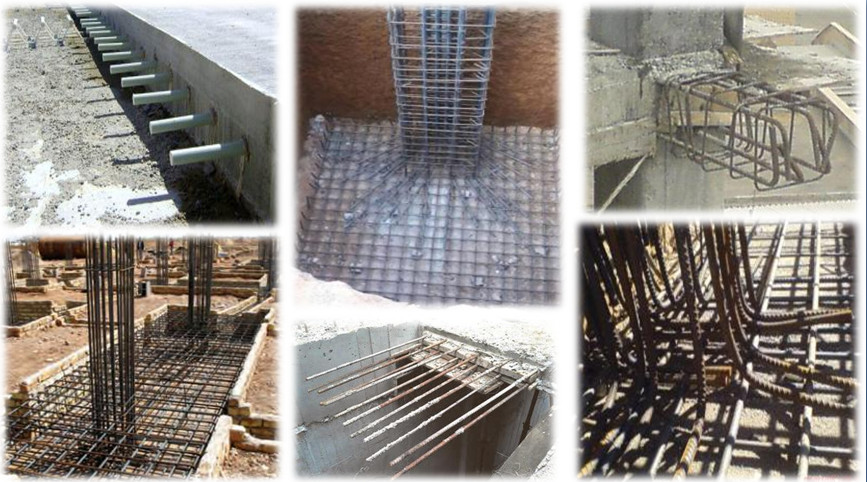

-میلگرد انتظار اغلب برای اتصال ستون به فونداسیون استفاده می‌شود. میلگردهای انتظار مورد استفاده در این حالت با عنوان میلگرد ریشه ستون نیز شناخته می‌شوند.

-بتن‌ریزی یک عضو در چند مرحله، امکان ایجاد درز سرد بین لایه‌های مختلف و کاهش استحکام سازه را در پی خواهد داشت. به منظور حل این مشکل،‌ لایه‌های مجاور توسط میلگرد انتظار به یکدیگر متصل می‌شوند. به کارگیری این میلگردها، انتقال بار بین عضوهای بتنی مجاور و درزهای بین آن‌ها را بهبود می‌بخشد. میلگرد انتظار با بهبود عملکرد درزها، از شکست آن‌ها و ترک‌خوردگی گوشه‌ها نیز جلوگیری می‌کند.

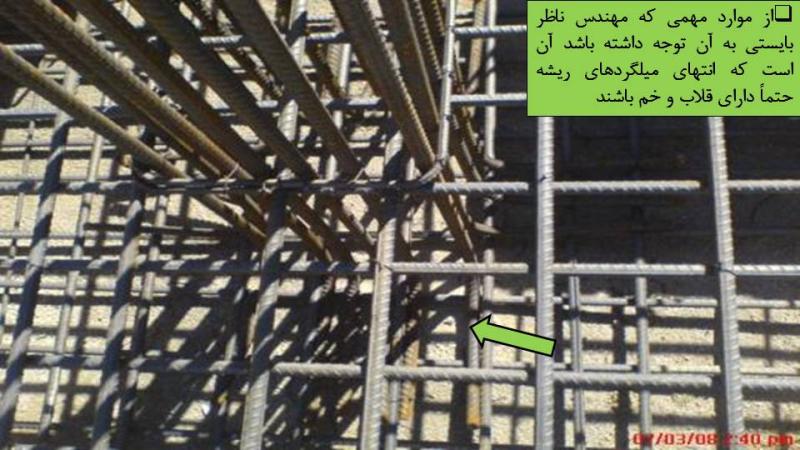

-آرماتور انتظار باید توانایی تحمل تمام نیروهای کششی (مستقیم و غیر مستقیم) موجود در سطح اتصال بین فونداسیون و ستون را داشته باشد. مهار کششی میلگردهای انتظار در یک فونداسیون معمولا توسط یک قلاب استاندارد با خم 90 درجه فراهم می‌شود. این قلاب در انتهای آرماتور انتظار به وجود می‌آید.

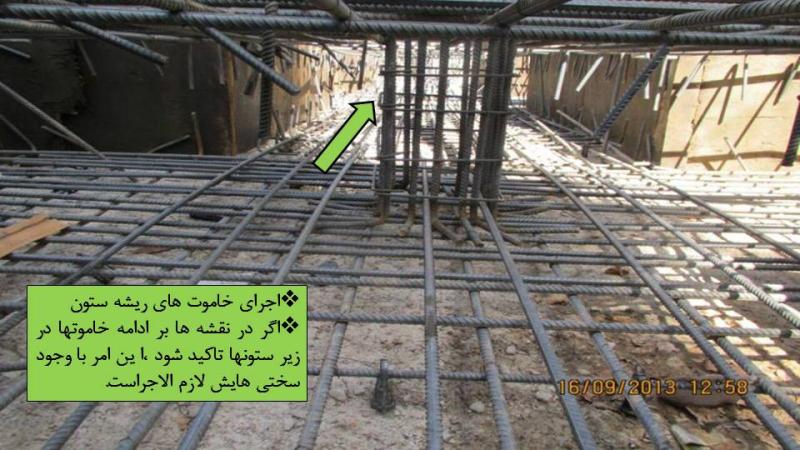

-آرماتور های ریشه ،  باید به وسیله خاموت به یکدیگر متصل شده و داخل پی به خوبی مستقر شود و یا به عبارت دیگر باید خاموتهای ستون تا داخل پی ادامه یابد .

-محل بیرون‌زدگی آرماتور انتظار از فونداسیون بر روی فرآیند نصب آرماتورهای ستون تاثیرگذار می‌گذارد. محل بیرون‌زدگی آرماتورها نباید هیچ تداخلی با میلگردهای طولی و خاموت‌های ستون داشته باشد.

-طول مهاري ميلگردهاي انتظار در پي يا در ستون نيز بايد به طور مناسب تامين شود . اگر تركيب بار محوري و لنگر خمشي در ستون طوري باشد كه همه ميلگردها تحت تنش فشاري قرار گيرند، لازم است طول مهاري ميلگردهاي تحت فشار ldc  به صورت مستقيم براي ميلگردهاي انتظار در پي، و طول وصله ميلگردهاي تحت فشار براي طرف ديگر ميلگردهاي انتظار در ستون تامين شود. و ...

-یکی از محدودیت‌های فولادگذاری جهت اعضای خمشی یا فشاری، محدودیت مربوط به میلگردهای انتظار خم شده می‌باشد که برای کاهش ابعاد ستون در طبقات بالایی باید آرماتورهای طولی انتظار طبقات بالایی را با شیب مناسب خم بدهیم . شیب قسمت مایل میلگردهای خم شده نسبت به محور ستون نباید از 1 به 6 تجاوز کند. و ...

-یکی دیگر از کاربردهای گسترده آرماتور انتظار، استفاده از آن برای اتصال بخش‌های مختلف دال یا عضوهای مختلف به دال است. این کاربرد، گسترش زیادی در کف‌سازی ساختمان‌های مسکونی و روسازی مسیرهای حمل و نقل دارد.

-نحوه جانمایی آرماتورهای انتظار در دال بر روی انتقال بار، ترک‌خوردگی و پوسته پوسته شدن ناحیه اتصال تاثیرگذار است. جهت‌گیری این آرماتورها باید با دقت و نگهداری کافی انجام شود. نصب میلگردهای انتظار باید موازی با محور مرکزی عضو بتنی صورت گیرد. به عبارت دیگر،‌ راستای نصب این میلگردها، ارتباطی با شیب و جهت‌گیری درزها ندارد. علاوه بر این، برابر بودن طول درگیری میلگردها در دو بخش مجاور دال، نتیجه بهتری را در پی خواهد داشت.

-در هر طبقه که راه پله اجرا می‌شود، باید میلگرد‌های انتظار در دو ردیف و دو شبکه موازی هم، تعبیه شود. با اجرای میلگردهای راه پله، در سقف بعدی، میلگردهای آن، به میلگردهای انتظار تعبیه شده (موجود)، بافته می‌شوند.

-در صورتی که احتمال گسترش ساختمان در آینده وجود داشته باشد، باید از میلگرد انتظار در انتهای تیرها و ستون‌های اصلی استفاده شود. البته این کار برای ساختمان‌هایی که مجوز گسترش نداشته باشند، یک تخلف محسوب می‌شود.

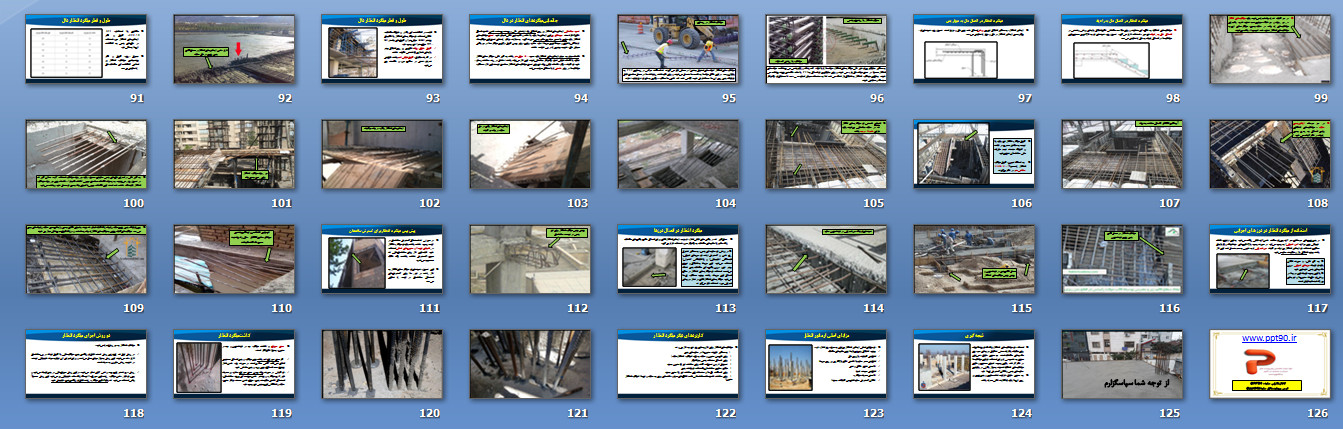

برای دیدن لیست کامل مطالب داخل این پاورپوینت 126 اسلایدی قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

لیست کامل مطالب داخل این پاورپوینت :

  • میلگرد انتظار یا آرماتور انتظار چیست؟

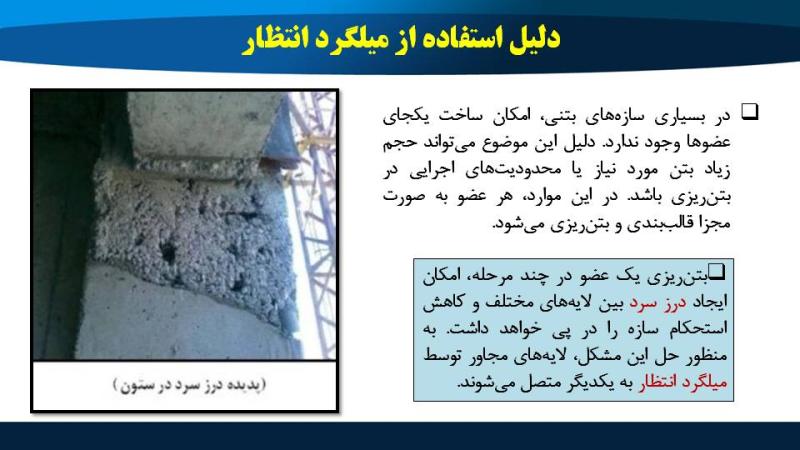

  • دلیل استفاده از میلگرد انتظار
  • درز سرد در بتن
  • انواع کاربردهای آرماتور انتظار
  • میلگرد انتظار برای اتصال ستون به فونداسیون
  • میلگرد انتظار برای اتصال دیوار به فونداسیون
  • میلگرد انتظار برای اتصال ستون به ستون
  • میلگرد انتظار در فونداسیون
  • انتقال بارهای فشاری به وسیله میلگرد انتظار در فونداسیون
  • طول موثر میلگرد انتظار در فونداسیون
  • مهار کششی میلگردهای انتظار در فونداسیون
  • خم نود درجه انتهای میلگردهای انتظار ستون در پی منفرد
  • میلگرد انتظار در فونداسیون گسترده
  • اجرای میلگردهای انتظار ستون در فونداسیون نواری
  • اجرای خاموت دور آرماتورهای ریشه ستون داخل پی
  • خاموت های ریشه ستون
  • نمونه نقشه اتصال ستون بتنی به شالوده با خاموت دور میلگرد انتظار
  • بستن خاموت مارپیچ دور ریشه های ستون گرد در فونداسیون
  • خاموت دور ریشه ستون طبق مبحث نهم
  • نمونه ای از عدم اجرای خاموت های ریشه ستون در حد فاصل میلگردهای تحتانی و فوقانی فونداسیون.
  • محل بیرون زدگی میلگرد انتظار از فونداسیون

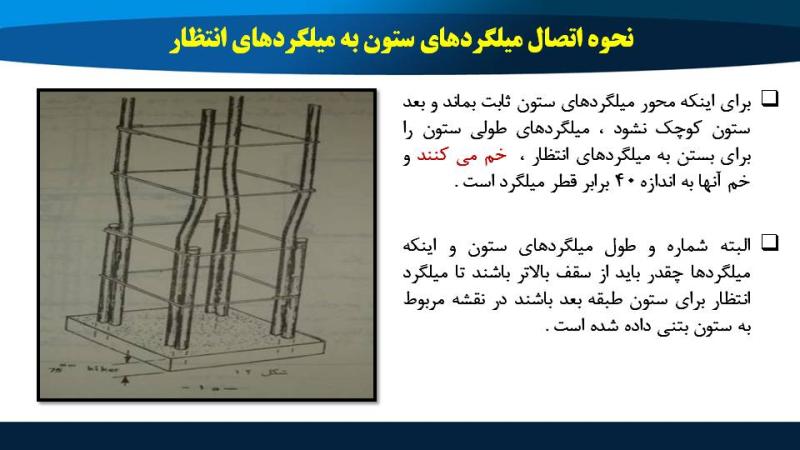

  • نحوه اتصال میلگردهای ستون به میلگردهای انتظار
  • استفاده از خم یک به شش برای بستن میلگردهای طولی به میلگرد های انتظار و جلوگیری از کاهش ابعاد ستون
  • نحوه اورلب میلگردهای طولی ستون به میلگردهای انتظار
  • دو روش اجرای میلگرد انتظار ستون در فونداسیون
  • نمونه اجرای یکسره میلگرد طولی ستون از پی تا طبقه اول
  • نمونه اجرای یکسره میلگرد طولی ستون از پی تا طبقه همکف بدون میلگرد انتظار
  • اجرای یکسره میلگردهای طولی و مصائب خاموت گذاری
  • ضوابط طول مهاری و وصله آرماتورهای انتظار

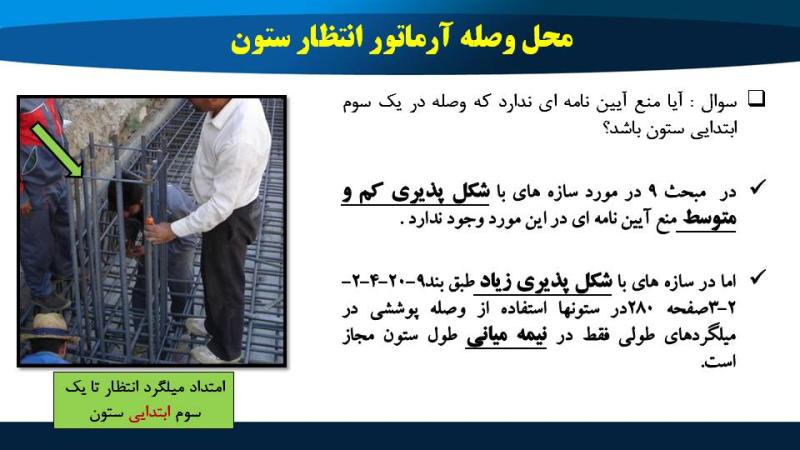

  • محل وصله آرماتور انتظار ستون
  • قطع میلگرد انتظار در یک سوم ابتدایی ستون
  • یک مثال از طول آرماتور انتظار در قاب ویژه

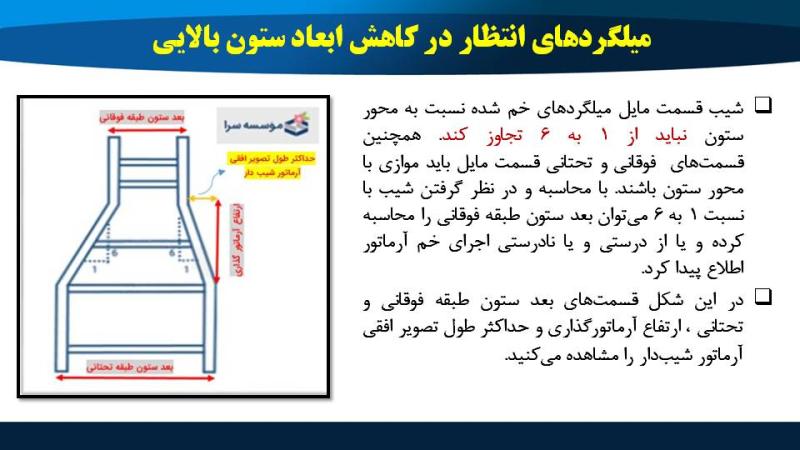

  • میلگردهای انتظار در کاهش ابعاد ستون بالایی
  • خم s شکل میلگردهای انتظار ستون
  • روش اشتباه جمع کردن آرماتور و کاهش ابعاد ستون
  • خم یک به شش میلگردهای انتظار ستون
  • مقایسه دو حالت کاهش ابعاد ستون بالایی نسبت به پایینی و نحوه اجرای میلگردهای انتظار
  • نمونه حالتی که وجه ستون بیشتر از 75 میلیمتر عقب نشستگی یا پیش آمدگی داشته باشد :

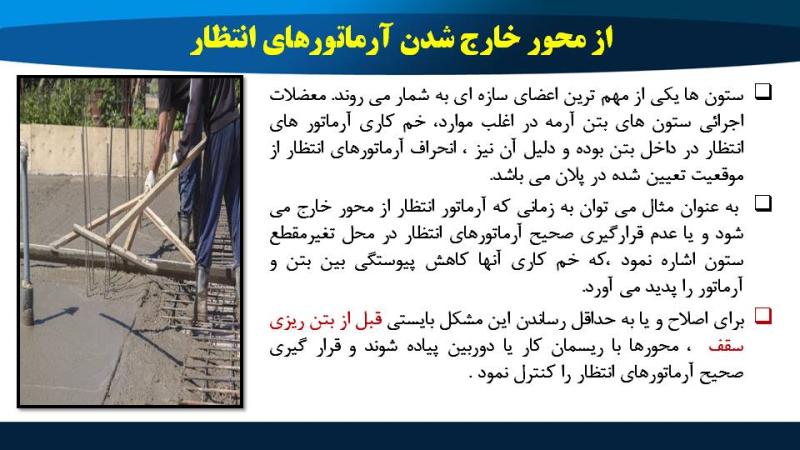

  • از محور خارج شدن آرماتورهای انتظار
  • عدم قرارگیری صحیح آرماتور انتظار در محل تغییر مقطع
  • خم کاری آرماتور های انتظار به علت خارج شدن از محور
  • عدم دقت در جانمایی صحیح آرماتورهای انتظار ستون و آرایش بی نظم آن ها
  • آرایش بسیار نامنظم آرماتورهای انتظار ستون
  • طول ناکافی آرماتورهای انتظار
  • میلگرد انتظار در دال
  • طول و قطر میلگرد انتظار دال
  • قرار دادن آرماتورهای انتظاردر محل قطع بتن ریزی در دال سقف
  • جانمایی میلگردهای انتظار در دال

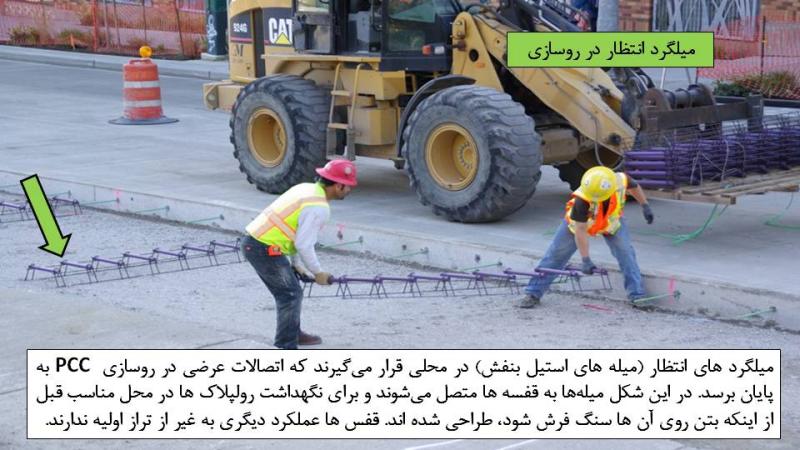

  • میلگرد انتظار در روسازی

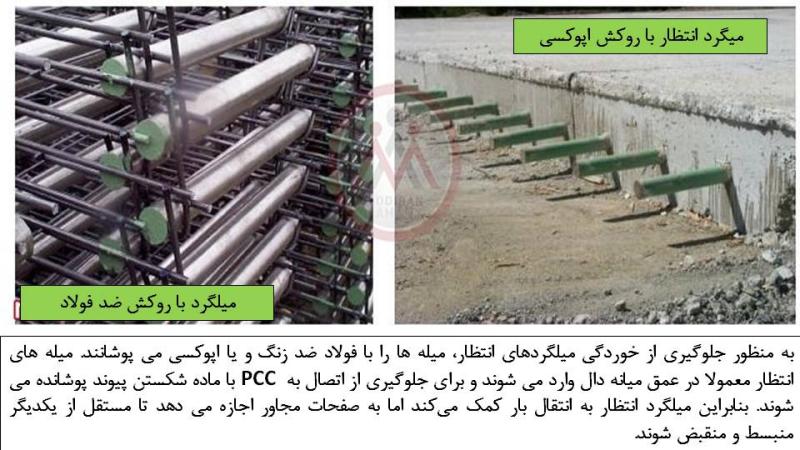

  • میگرد انتظار با روکش اپوکسی
  • میلگرد انتظار در اتصال دال به دیوار بتنی
  • میلگرد انتظار در اتصال دال به راه پله
  • دو ردیف میلگرد انتظار برای رمپ بعدی پله
  • آرماتورهای انتظار پاگرد در پله دوطرفه
  • اجرای نامناسب آرماتوربندی میلگردهای انتظار دال راه پله به صورت تک شبکه
  • پیش بینی میلگرد انتظار برای گسترش ساختمان
  • میلگرد انتظار در اتصال درزها
  • نمونه‌ای از یک درز اجرایی در فونداسیون سازه
  • محل قطع بتن در فونداسیون و پیش بینی میلگردهای انتظار

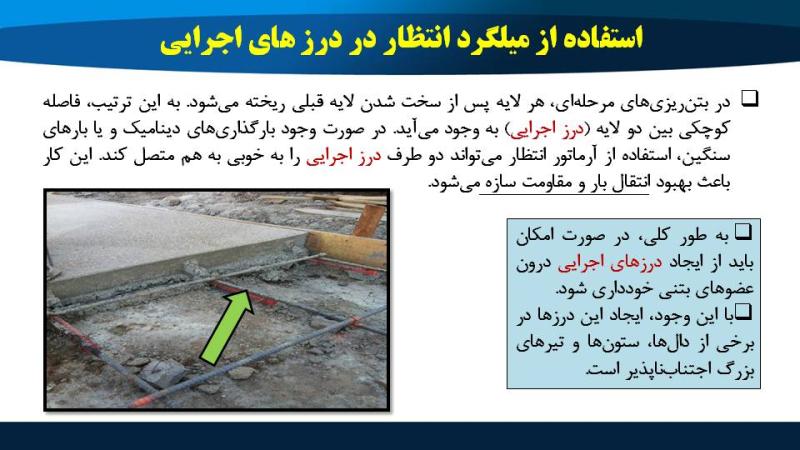

  • استفاده از میلگرد انتظار در درز های اجرایی
  • دو روش اجرای میلگرد انتظار
  • کاشت میلگرد انتظار
  • کاربردهای دیگر میلگرد انتظار
  • مزایای اصلی ارماتور انتظار
  • نتیجه گیری
