سازه های کابلی همراه با بررسی نمونه های موردی

-کابل ها در ساختمان ها اعضای کششی محسوب میشوند. و به این علت از عناصری که مقاومت کششی بالایی در مقابل بارهای وارده دارند ساخته می شوند.

-روش های ساخت ، نوع چینش اعضای تشکیل دهنده کابل در کنار هم ، وزن ، شکل و ساختار های متفاوتی برای کابل ها وجود دارد. کابل ها انعظاف پذیرند زیرا قطر انها در مقابل طولشان خیلی کوچک است.و این انعطاف پذیری کابل ها نمایانگر مقاومت خمشی محدود ان هاست.

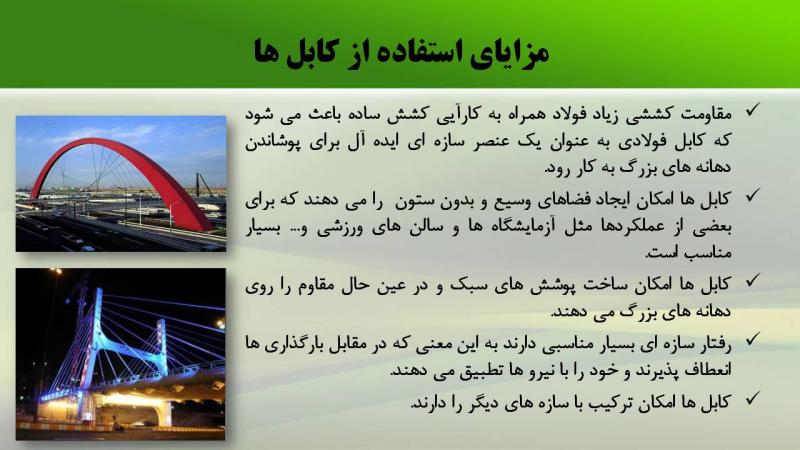

-مقاومت کششی زیاد فولاد همراه به کارآیی کشش ساده باعث می شود که کابل فولادی به عنوان یک عنصر سازه ای ایده آل برای پوشاندن دهانه های بزرگ به کار رود.

-کابل ها امکان ایجاد فضاهای وسیع و بدون ستون  را می دهند که برای بعضی از عملکردها مثل آزمایشگاه ها و سالن های ورزشی و... بسیار مناسب است. کابل ها امکان ساخت پوشش های سبک و در عین حال مقاوم را روی دهانه های بزرگ می دهند.

-کابل ها امکان ترکیب با سازه های دیگر را دارند.

• انواع سازه های کابل های معلق :

1-سازه های با یک انحنا : متشکل از دو یا چند کابل زنجیر وار موازی که بین تکیه گاه های اصلی کشیده شده اند می باشند.

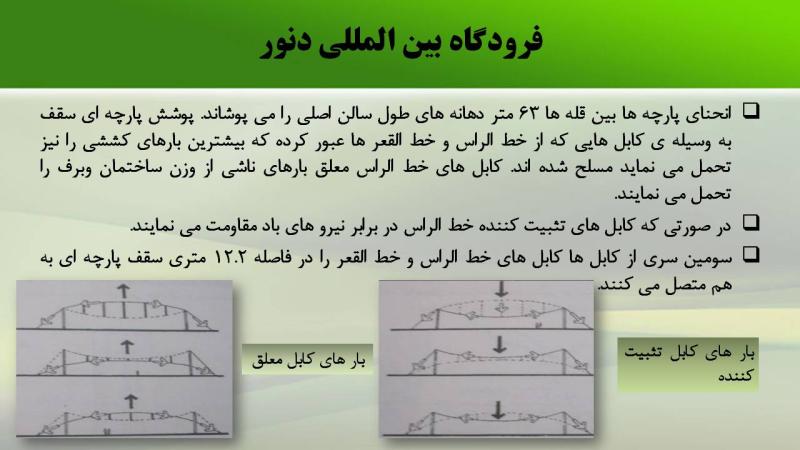

2-سازه های با کابل مضاعف : شبیه به سازه های یک انحنا می باشند که کابل های تثبیت کننده در زیر کابل های معلق اصلی برای مقاومت در برابر نیروی رو به بالای باد اضافه شده.

3-سازه های با انحنای دوگانه ( منحنی مضاعف ) : از نوع آنتی کلاسیک یا یکپارچه هستند به طوری که کابل های معلق در یک دهنه و کابل های تثبیت کننده عمود بر آنها عمل می کنند.

• پل کابلی و نحوه عملکرد آن :

-پل کابلی نوعی تیر حمال (عرشه پل ) پیوسته با یک یا چند برج بنا شده بالای پایه های پل در وسط دهانه است . از این برج ها ، کابل ها به صورت اریب به سمت پایین (معمولا هر دوطرف ) کشیده شده و تیر حمال  (عرشه پل ) را نگه می دارد.

در این پاورپوینت ابتدا توضیحاتی پیرامون اشنایی با کابلها ، نحوه تحمل بار توسط کابل و مزایا  و معایب استفاده از کابل ها ارائه شده و  سپس انواع سازه های کابل معلق معرفی و نمونه های موردی از آن مورد بررسی قرار می گیرد . برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
