جوشکاری اصطکاکی ( دو پاورپوینت )

• جوشکاري اصطکاکی چیست؟

از جوشکاري براي اتصال، تعمیر و ایجاد پوشش در انواع قطعات فلزي وغیرفلزي مختلف استفاده می شود.

فرایندهاي جوشکاري در حالت کلی به دو صورت ذوبی و غیرذوبی  (جوشکاري حالت جامد) انجام می شوند .  که هریک از این روش ها با توجه به معایب و مزایایی که دارند، در شرایط مختلفی مورد استفاده قرار می گیرند.

یکی از کاربردي ترین و رایج ترین روش هاي جوشکاري در صنعت، جوشکاري اصطکاکی(Friction Welding) می باشد.

در این روش جوشکاري که جزو جوشکاري هاي حالت جامد به شمار می رود،  قطعات با استفاده از حرارت و فشار به یکدیگر متصل می شوند.

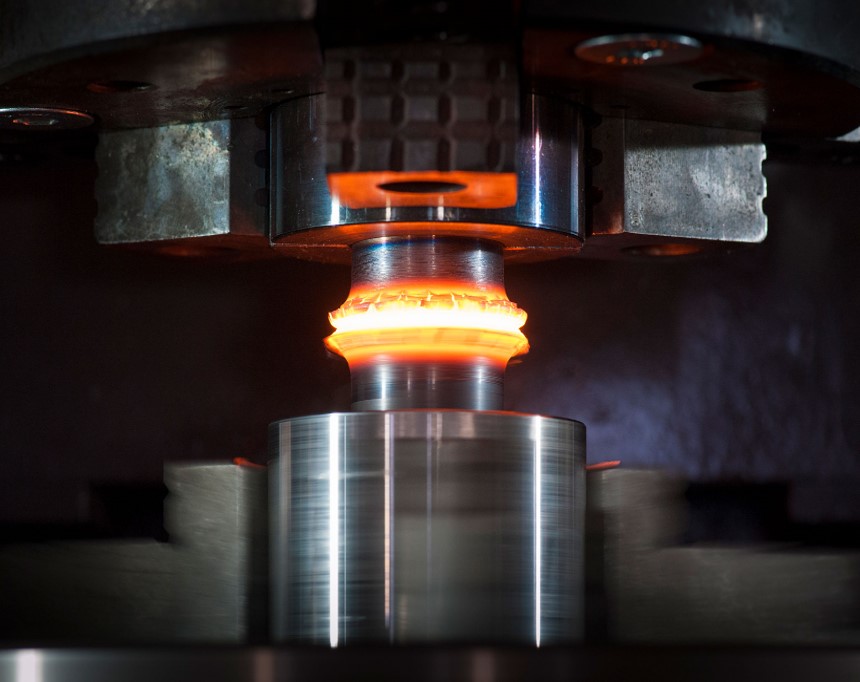

به طور سنتی در جوشکاري اصطکاکی، یک قطعه را در طی یک سطح مشترك بر  روي قطعه ي دیگري همراه با اعمال نیروي فشاري آنقدر حرکت می دهند تا حرارت  تولیدشده بر اثر اصطکاك در فصل مشترك قطعه، باعث نرم شدن ماده ي دو قطعه  در مجاورت فصل مشترك شود، در این زمان بخشی از ماده ي موجود در سطح  مشترك دو قطعه که خاصیت موم سان (پلاستیکی) پیدا کرده، به فضاي بیرون فصل مشترك رانده می شود.

سپس حرکت نسبی دو قطعه، متوقف شده و یک نیروي فشاري بزرگتر اعمال می شود  و هم زمان دو قطعه شروع به سردشدن می کنند. این عمل باعث جوش خوردن دو قطعه به یکدیگرمی شود.

نکته ي اصلی عملیات جوشکاري اصطکاکی این است که از آنجایی که ماده ي مذابی تولید نمی شود، جوشکاري در فاز جامد فلزات صورت گرفته است. در جوشکاري اصطکاکی، نوع فلز و ضخامت آن مؤثر است و با توجه به این نکات باید دما و نوع اصطکاك را مشخص کنیم وپس از گرمایش به وجود آمده، عملیات اتصال را انجام دهیم.

براي اتصال انواع مختلفی از فلزات، می توان از این روش بهره برد. حتی براي جوشکاري موادي که با سایر روش هاي جوشکاري قابل پیوند نیستند نیز می توان از روش جوشکاري اصطکاکی بهره برد. در این روش، می توان میان قطعات غیرمشابه نیز اتصال ایجاد نمود .

• مزایاي جوشکاري اصطکاکی :

با استفاده از جوشکاري اصطکاکی و در حالت کلی تر جوشکاري هاي حالت جامد، قطعات  پیش از اتصال ذوب نشده و به همین دلیل عیوب جوشکاري ایجاد نشده وخواص فیزیکی فلز  دچار تغییر نمی شود.

با استفاده از این روش جوشکاري می توان قطعات با جنس هاي  مختلف را با کیفیت واستحکام بالا به یکدیگر متصل نمود.

در جوشکاري اصطکاکی می توان قطعات توخالی را نیز با دقت بالایی به یکدیگر متصل کرد.

براي اتصال قطعات به روش جوشکاري اصطکاکی نیازي به سیم جوش، گاز محافظ و یا انواع الکترود نیست.

 جوش در تمامی سطح مقطع اتصال دو قطعه در یک زمان صورت می پذیرد.

گرماي اصطکاکی فقط در محل جوش خوردن قطعات تولید می شود، بنابراین مجموعه ي تحت جوشکاري به طور گسترده نرم نمی شود.

• محدودیت هاي جوشکاري اصطکاکی :

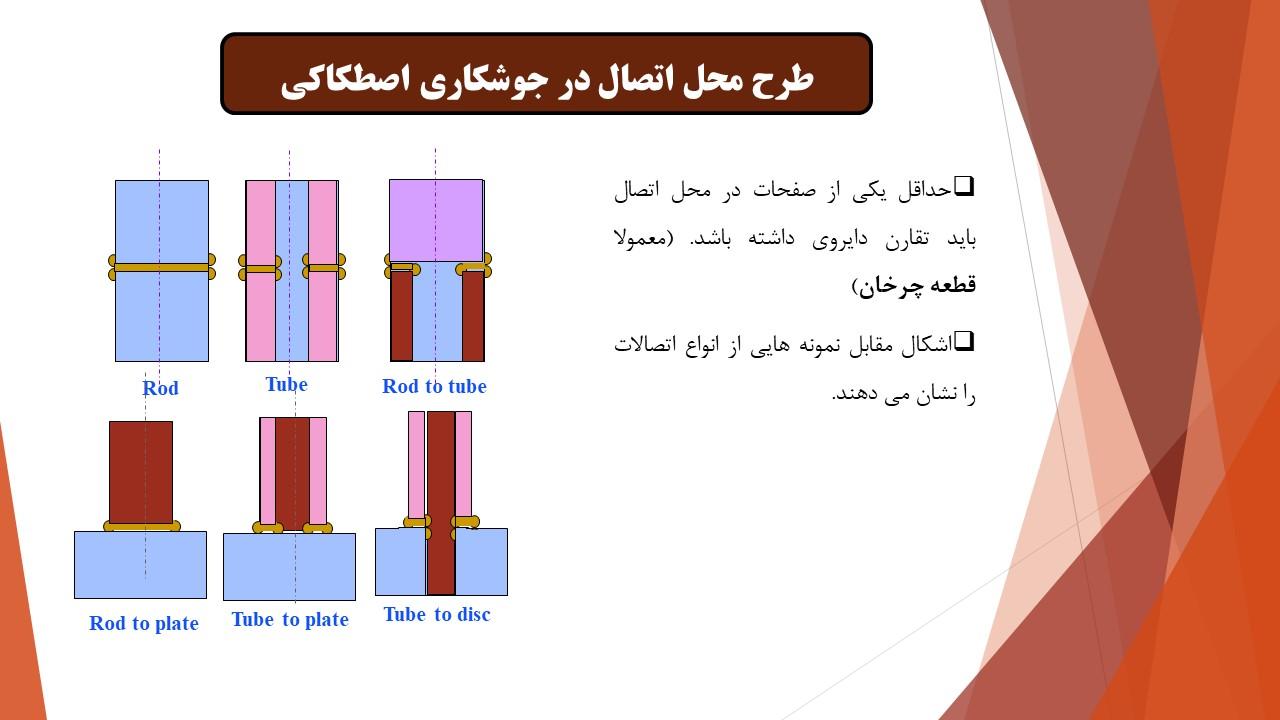

یکی از معایبی که می توان براي جوشکاري اصطکاکی برشمرد، محدودیت انتخاب در شکل قطعات است. از این شیوه ي جوشکاري بیشتر در مواردي استفاده می شود که قطعات داراي محور تقارن هستند. همچنین در صورتی که ابعاد و اندازه ي قطعات کمی بزرگ باشد، تنظیم آن ها براي ایجاد جوش مشکل است. و ...

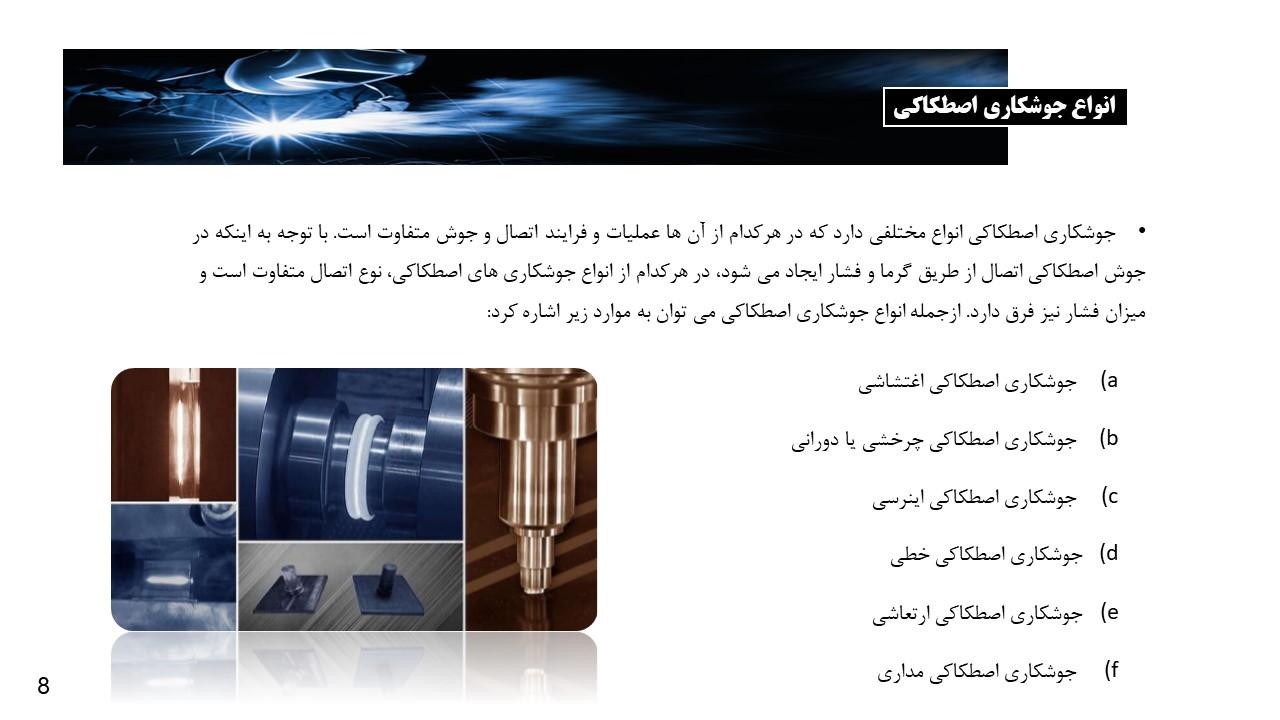

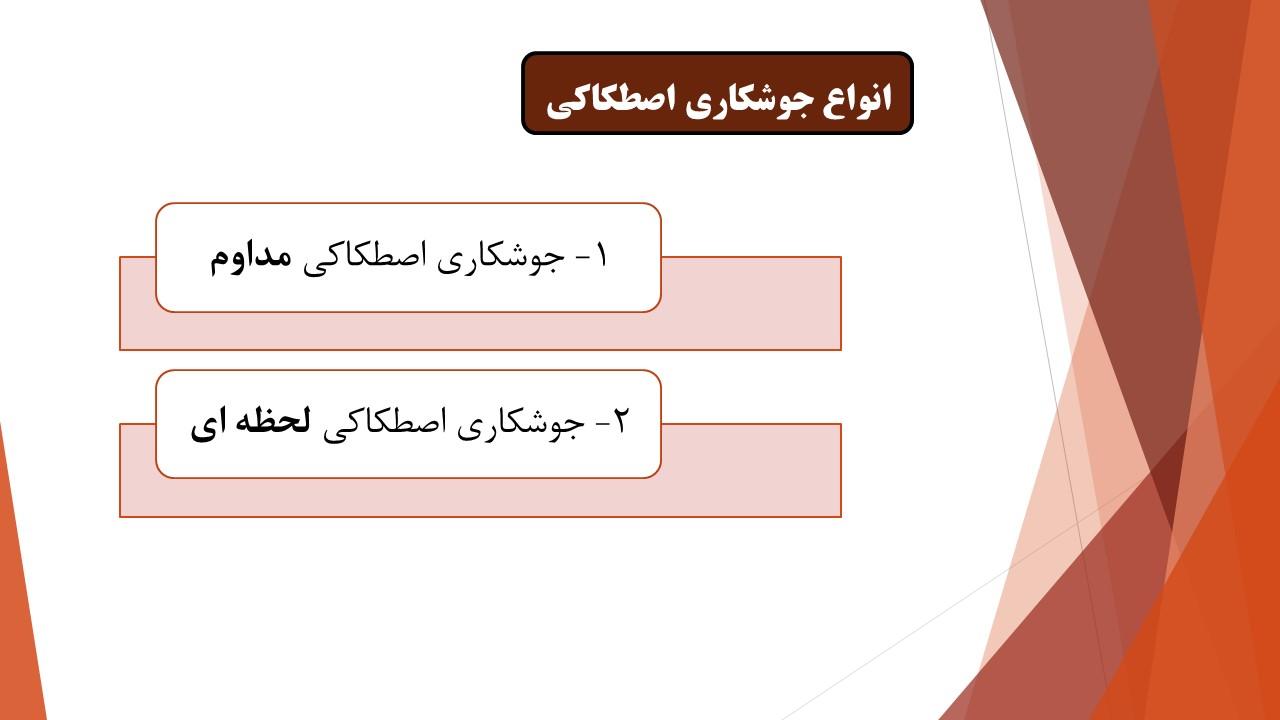

• انواع جوشکاري اصطکاکی :

جوشکاري اصطکاکی انواع مختلفی دارد که در هرکدام از آن ها عملیات و فرایند اتصال و جوش متفاوت است. با توجه به اینکه در جوش اصطکاکی اتصال از طریق گرما و فشار ایجاد می شود، در هرکدام از انواع جوشکاري هاي اصطکاکی، نوع اتصال متفاوت است و میزان فشار نیز فرق دارد.

از جمله انواع جوشکاري اصطکاکی می توان به موارد زیر اشاره کرد:

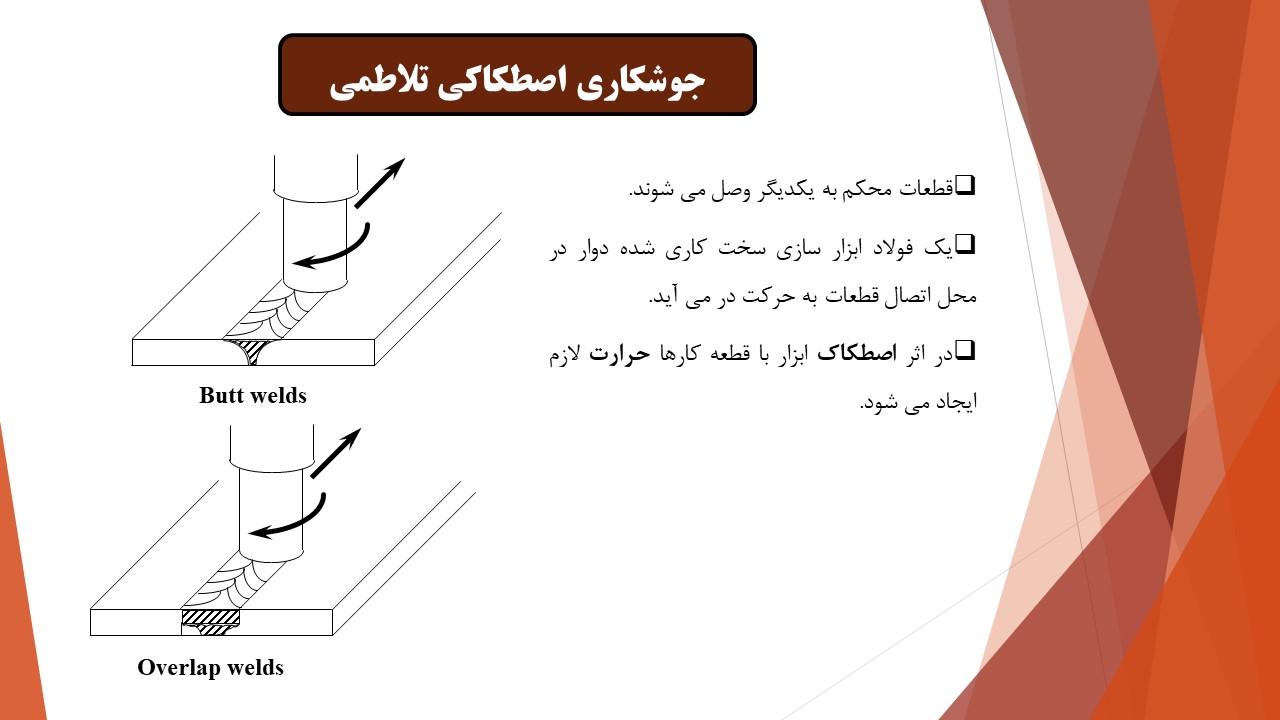

• جوشکاري اصطکاکی اغتشاشی

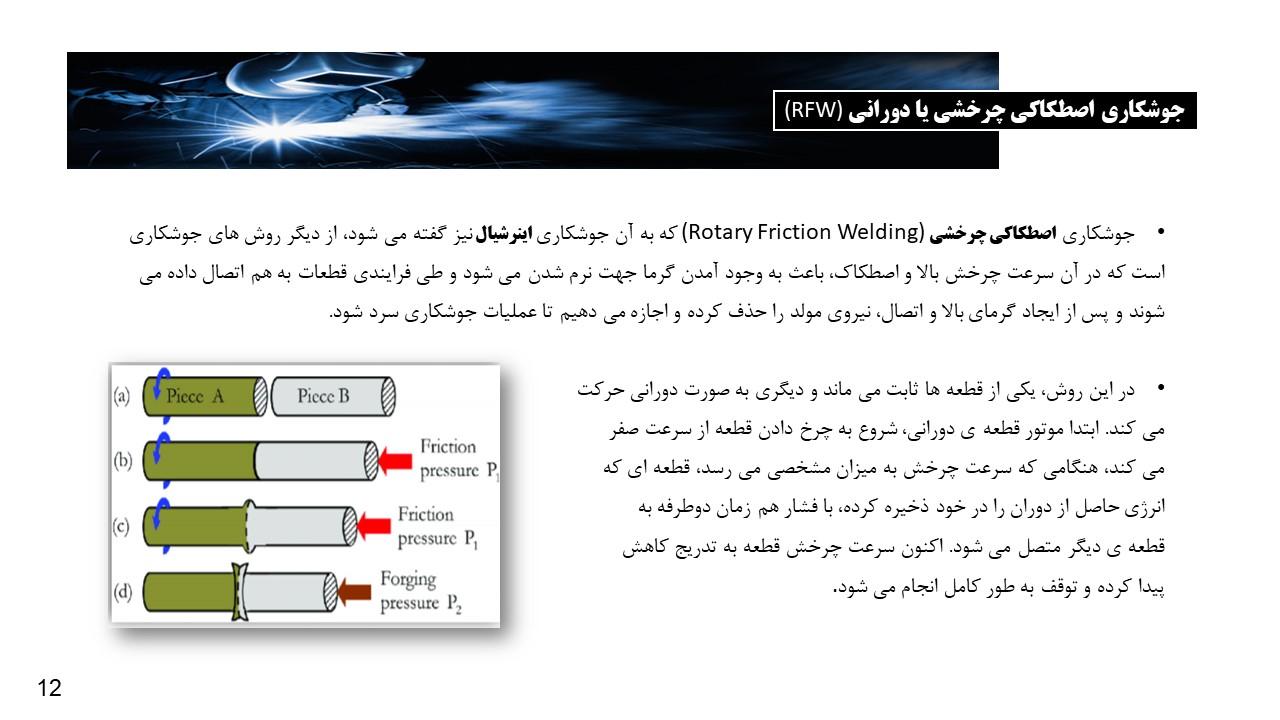

• جوشکاري اصطکاکی چرخشی یا دورانی

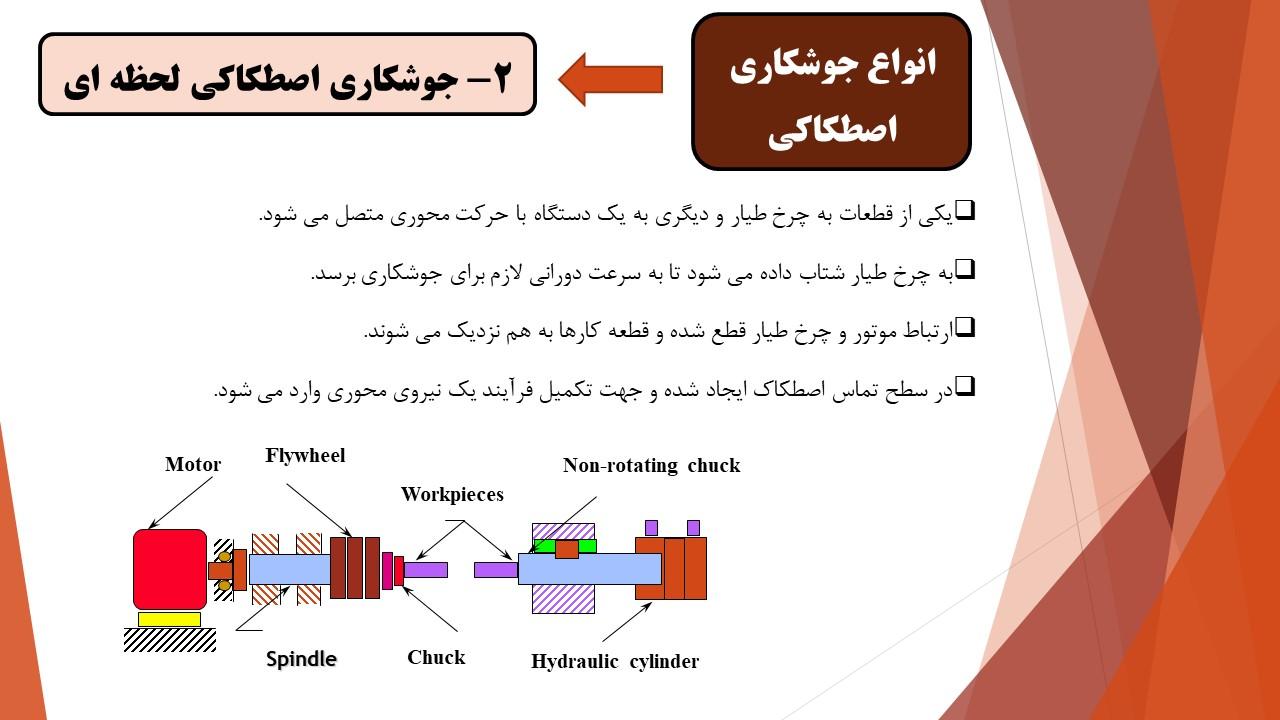

• جوشکاري اصطکاکی اینرسی

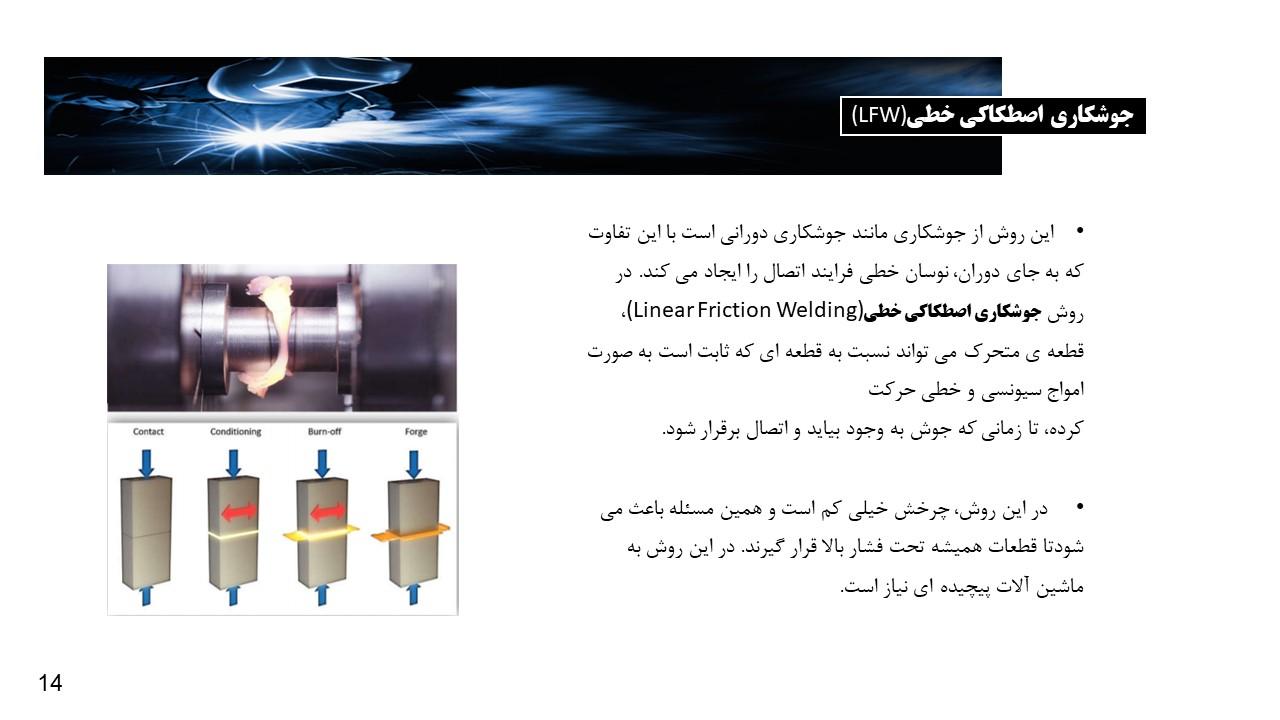

• جوشکاري اصطکاکی خطی
• جوشکاري اصطکاکی ارتعاشی
• جوشکاري اصطکاکی مداري

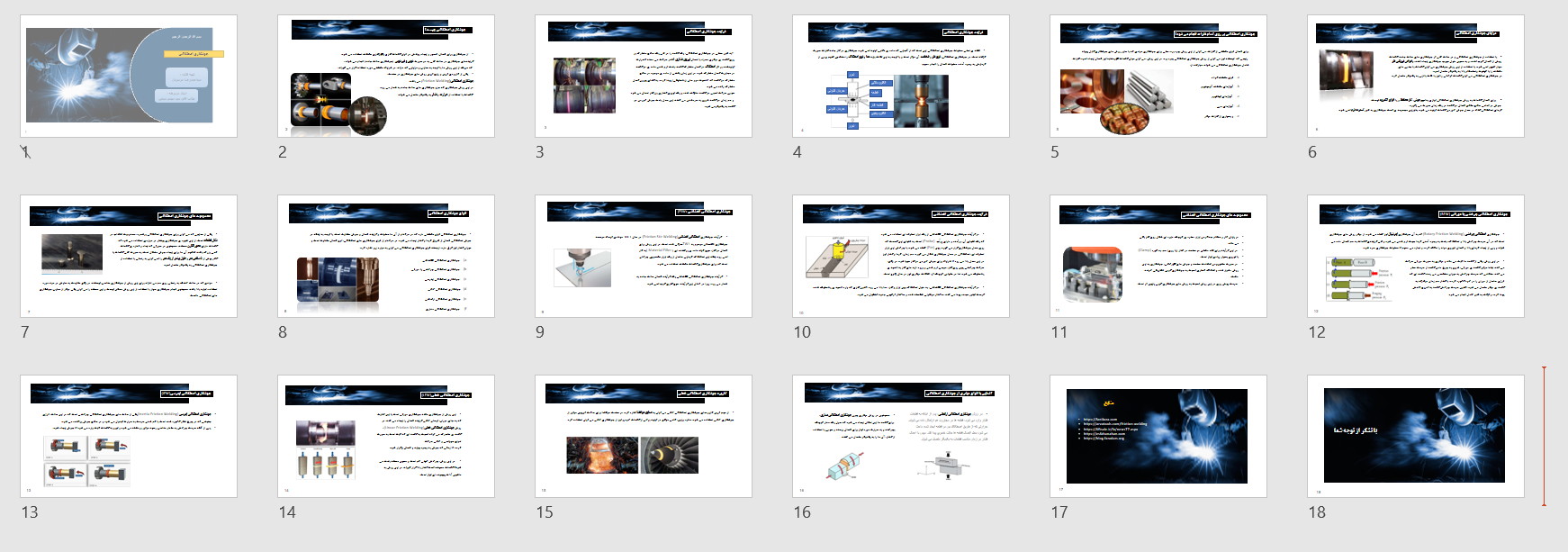

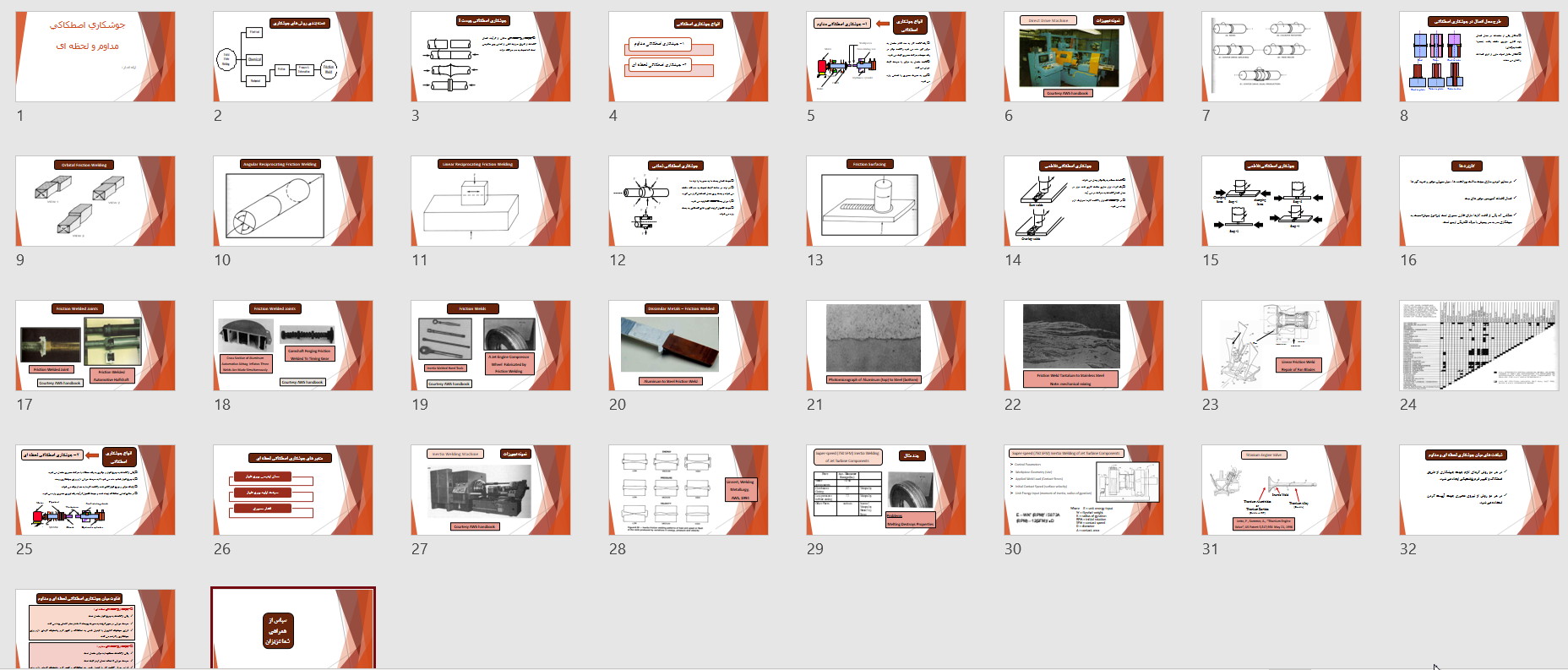

در این مجموعه دو پاورپوینت در مورد جوشکاری اصطکاکی قرار گرفته است.
