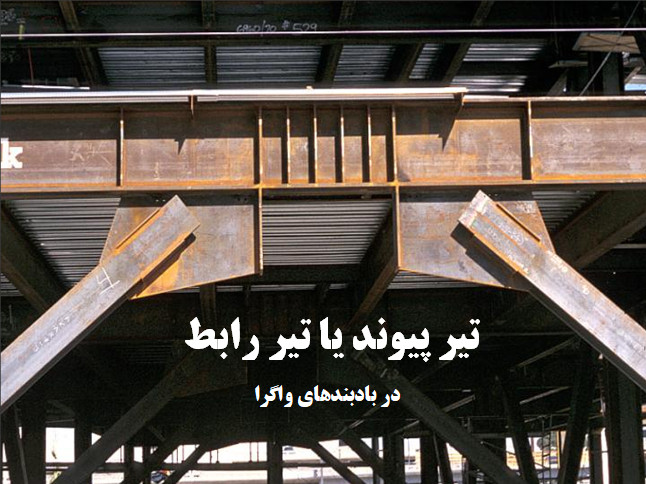

توضیحات کلی پاورپوینت:

-قاب‌های واگرا شامل چهار عضو تیر پیوند، تیر خارج از پیوند، مهاربند و ستون می‌باشند. در این قاب‌ها تیر پیوند به‌ عنوان یک عضو کنترل شونده توسط تغییر مکان (Displacement Control یا DC) یا فیوز عمل می‌کند و بایستی در حین زلزله وارد ناحیه پلاستیک شود و سایر اعضا، کنترل شونده توسط نیرو (Force Control یا FC) می‌باشند و بایستی در حین زلزله الاستیک خطی باقی بمانند.

-رفتار تیر پیوند بستگی به طول آن دارد :

برای طول‌های کوتاه تیر پیوند رفتار برشی (نیروی برشی تعیین‌کننده‌ی شکست و تسلیم شدن تیر می‌باشد)
و برای تیرهای بلند رفتار خمشی (نیروی خمشی تعیین‌کننده‌ی شکست و تسلیم شدن تیر می‌باشد)
و برای طول‌های متوسط رفتاری خمشی – برشی (ترکیبی از دو رفتار) از خود نشان می‌دهد.

-سخت کننده ها در تیر پیوند : نحوه شکست در تیر پیوند برشی، کمانش برشی غیر الاستیک در جان تیر می‌باشد . بنابراین برای به تأخیر انداختن آن از سخت‌کننده‌هایی با فاصله مساوی که در جان تیر قرار گرفته است و بنا بر ضرورت به بال و یا جان جوش می‌شوند، استفاده می‌شود.

پهنا و ضخامت سخت کننده های انتهایی :

باید در دو طرف جان تیر رابط در جایی که مهاربند قطری به تیر رابط می رسد ، سخت کننده هایی با عمق کامل قرار داده شود .پهنای این سخت کننده ها نباید از (bf/2 -tw) کمتر باشد و ضخامت هم نباید کمتر از دو مقدار 0.75 tw یا 8 میلمتر ، هر کدام که بزرگتر است ، باشد . bf عرض بال تیر پیوند و tw ضخامت جان آن است .

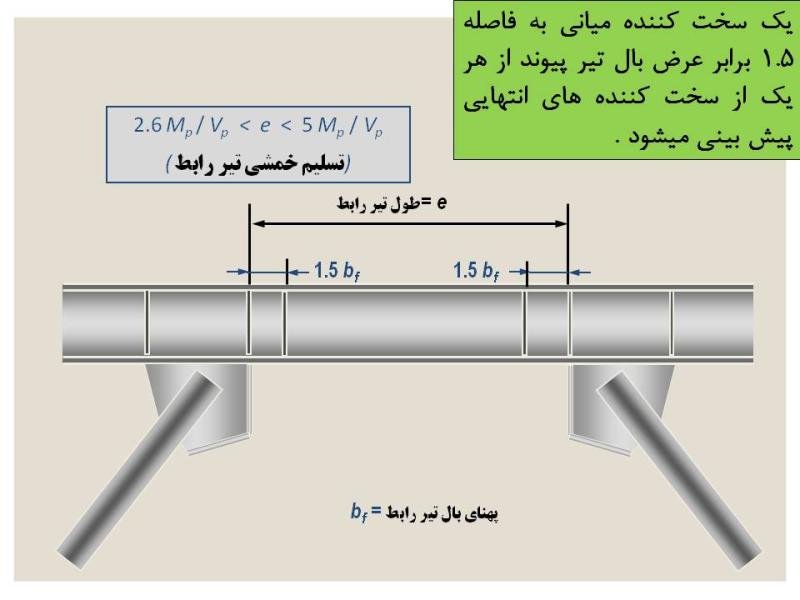

سخت کننده های میانی :

-در حد فاصل دو سخت کننده انتهایی پیش بینی میشود . در تیرهایی با ارتفاع کمتر از 60 سانتیمتر ، میتوان آن ها را به صورت تکی در یک سمت جان ، تعبیه نمود .

-ضوابط ورق های سخت کننده میانی در جان دارای چهار حالت زیر می باشد :

حالت اول ( تسلیم برشی )
حالت دوم ( تسلیم خمشی )
حالت سوم ( تسلیم خمشی – برشی )
حالت چهارم (عدم احتیاج به سخت کننده)

آئين نامه در مورد تیر پیوند مقرر مي دارد:

تير پيوند نبايد نقش تكيه گاه بادبند را داشته باشد در غير اينصورت سيستم استهلاك انر‍‍‍‍‍‍‍‍‍‍ژي نخواهد بود .
در تير پيوند نبايد هيچ سوراخي تعبيه شده باشد.
در اين تير نبايد ورق مضاعف جان داشته باشيم.
جان تير بايد يك ورق باشدو جوش آن سراسري باشد .
-تير شرايط فشردگي را احراز كند

برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

-منبع تهیه بخش اول این پاورپوینت : مطلبی از سایت سبز سازه

فایل های کمکی :

-فایل پی دی اف با عنوان " استفاده از پانل برشی یا تیر پیوند قائم برای ارتقاء ساختمانهای فولادی " نوشته استاد سید مهدی زهرایی و مهندس یاسر ماهرو زاده - 14 صفحه -فایل پی دی اف با عنوان " محاسبات طراحی تیر پیوند در قاب های واگرا بر اساس مبحث دهم ویرایش 92 - گرد اوری توسط مهندس آرش نقیبی - 12 صفحه

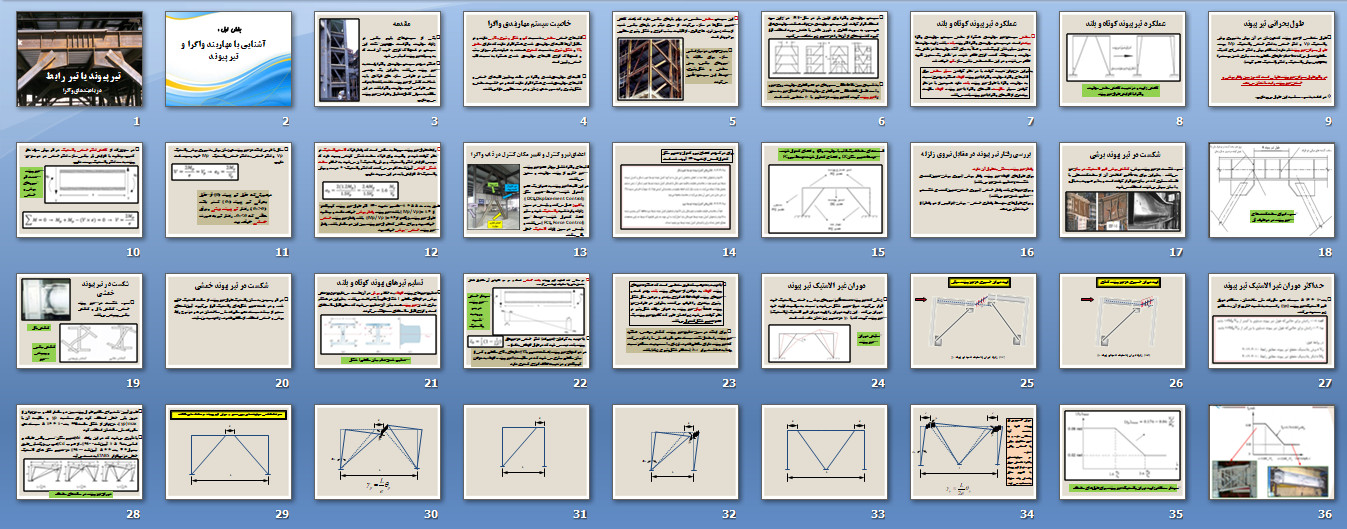

لیست کامل مطالب داخل این پاورپوینت :

بخش اول : آشنایی با مهاربند واگرا و تیر پیوند ( 42 اسلاید )

مقدمه

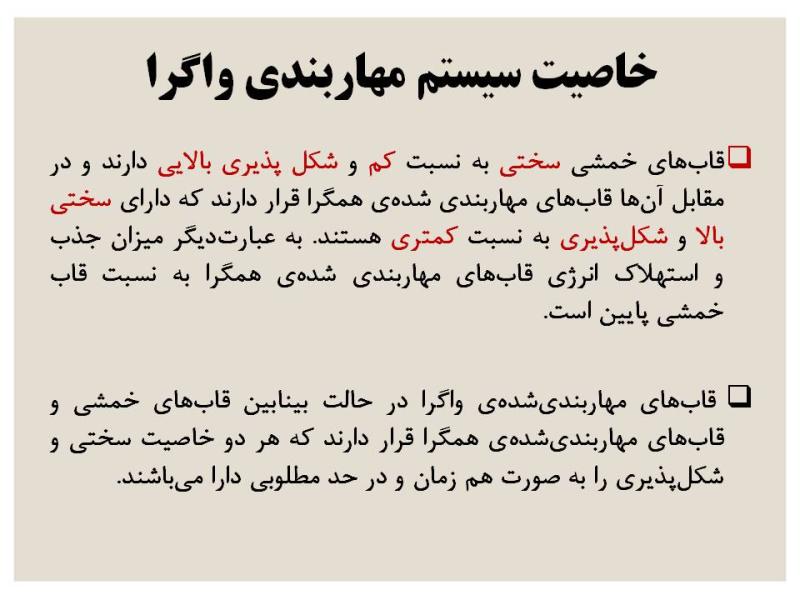

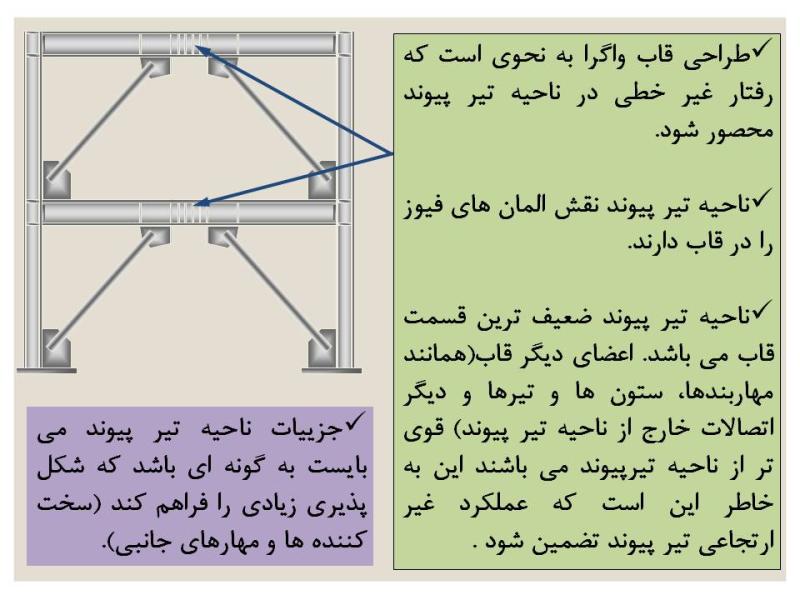

خاصیت سیستم مهاربندی واگرا

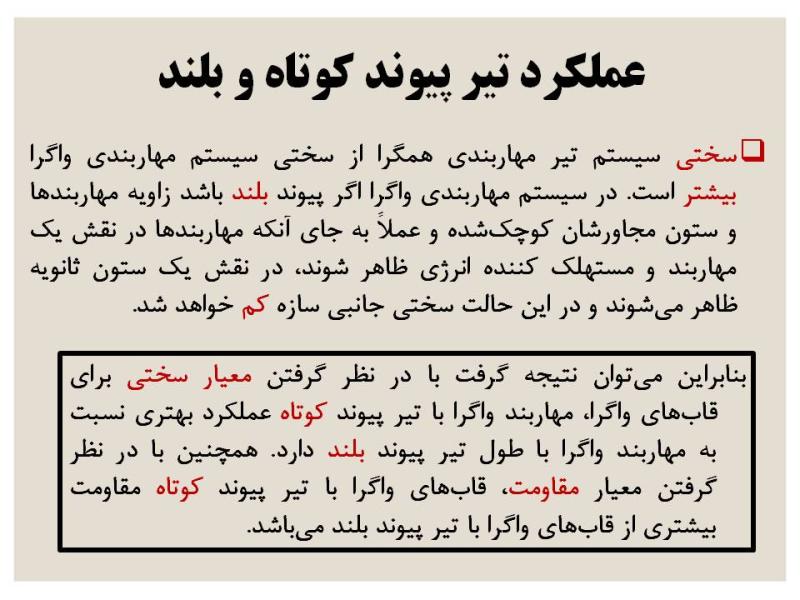

عملکرد تیر پیوند کوتاه و بلند

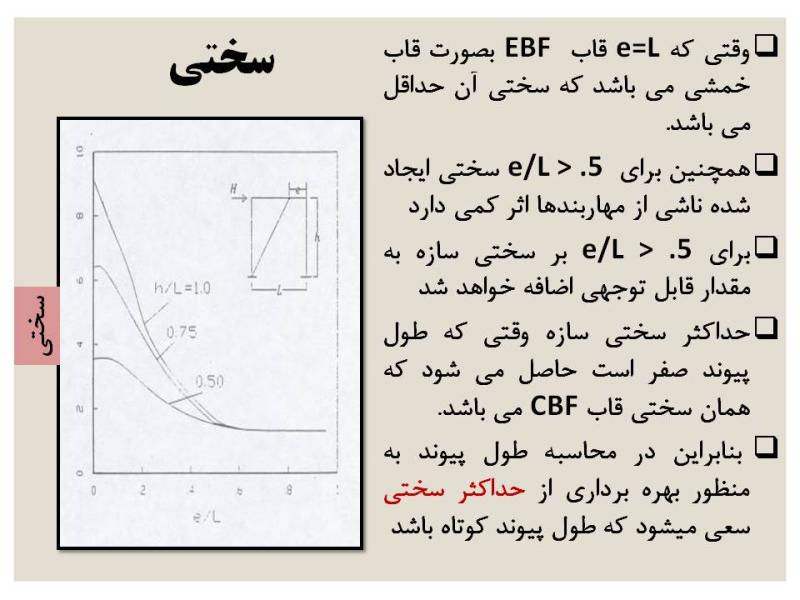

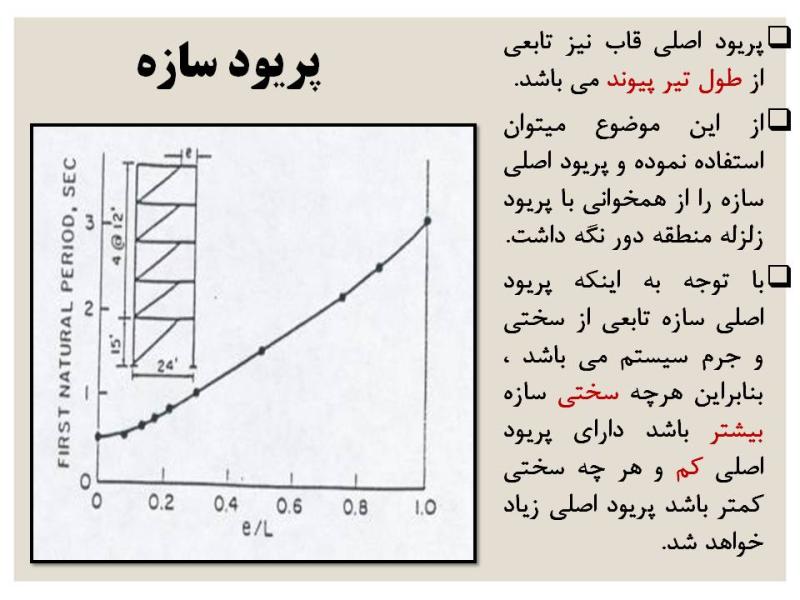

کاهش زاویه و در نتیجه کاهش سختی مهاربند واگرا با افزایش طول تیر پیوند
طول بحرانی تیر پیوند

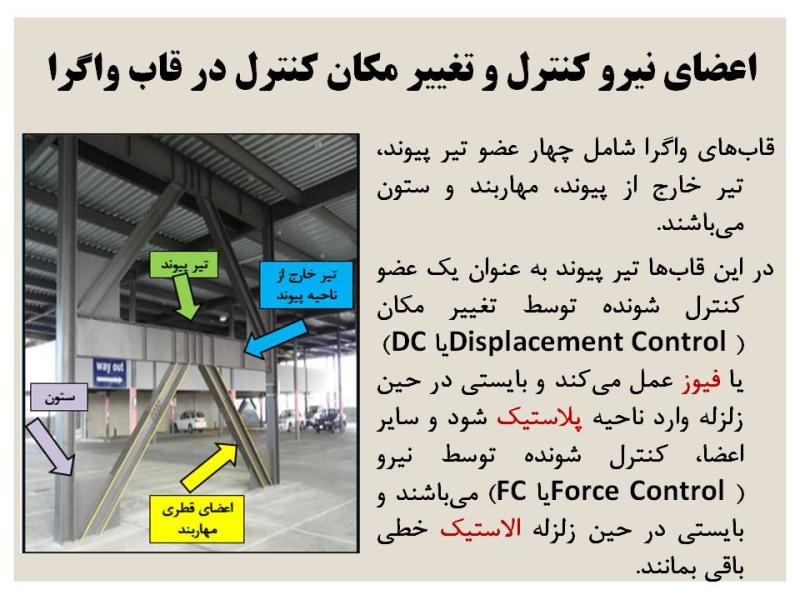

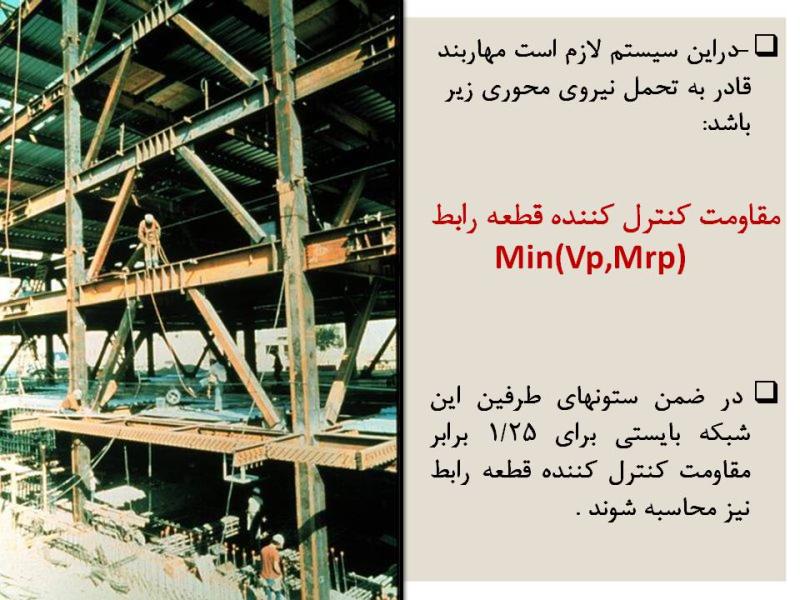

اعضای نیرو کنترل و تغییر مکان کنترل در قاب واگرا
قسمت‌های مختلف یک قاب با مهاربند واگرا و اعضای کنترل شونده توسط تغییر مکان DC و اعضای کنترل شونده توسط نیرو FC

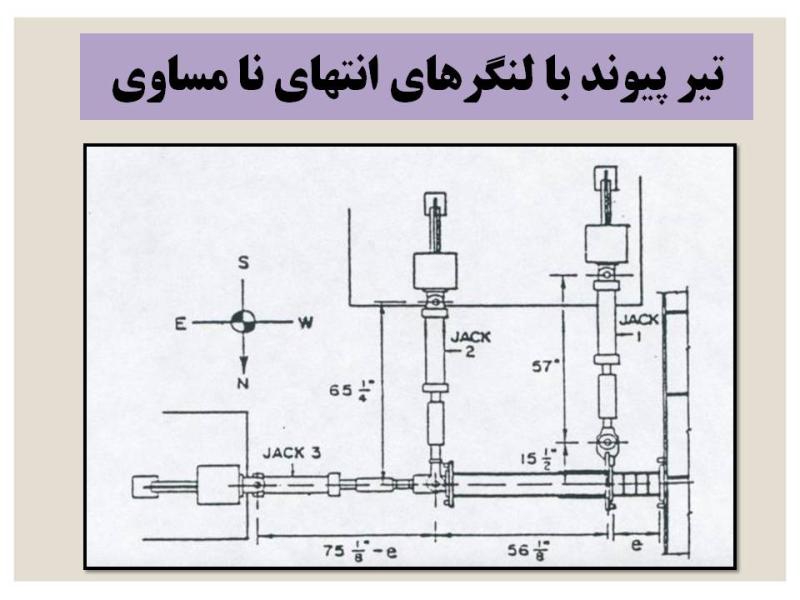

بررسی رفتار تیر پیوند در مقابل نیروی زلزله

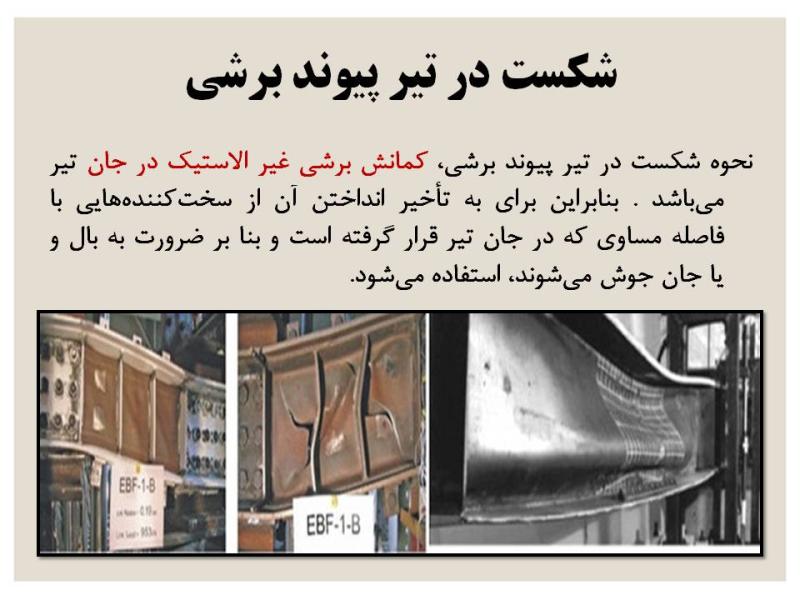

شکست در تیر پیوند برشی
نحوه اجرای سخت‌کننده‌های تیر پیوند در دو طرف آن
شکست در تیر پیوند خمشی

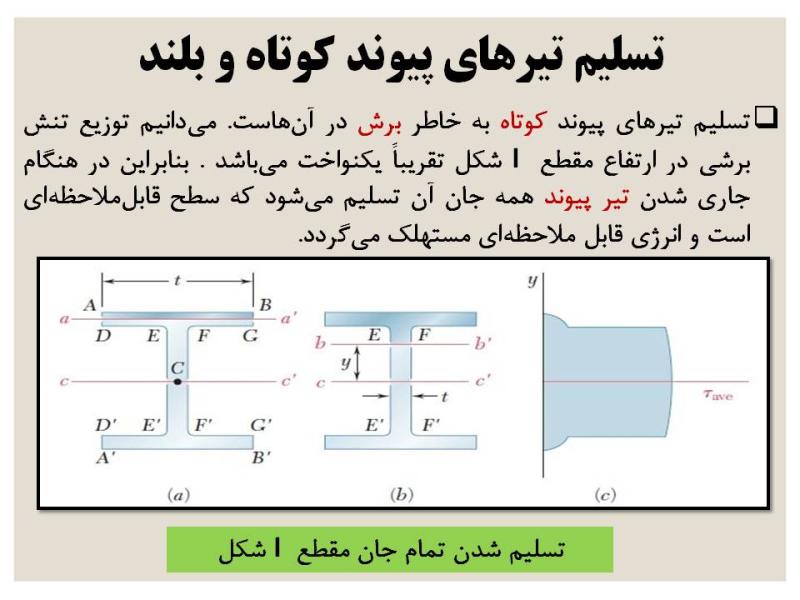

تسلیم تیرهای پیوند کوتاه و بلند
نمودار خمش تیر پیوند در بدو ورود به ناحیه پلاستیک

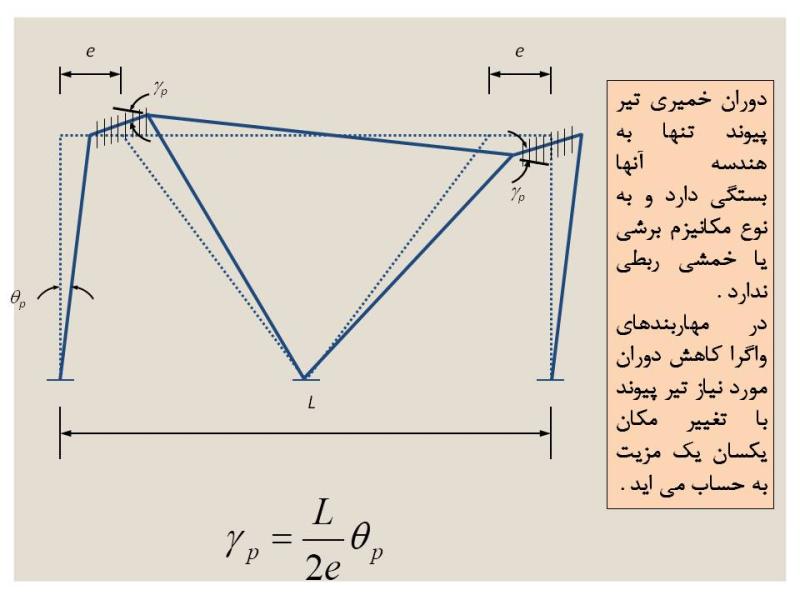

دوران غیر الاستیک تیر پیوند

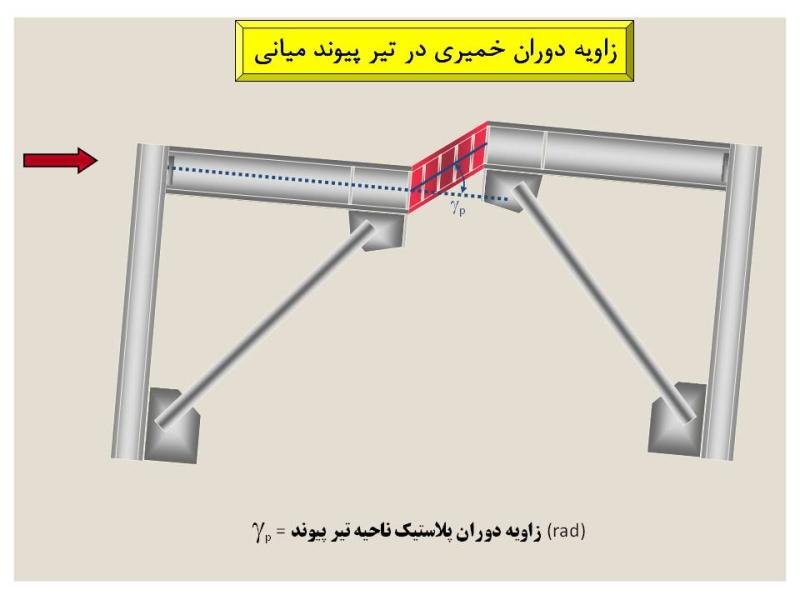

زاویه دوران خمیری در تیر پیوند میانی

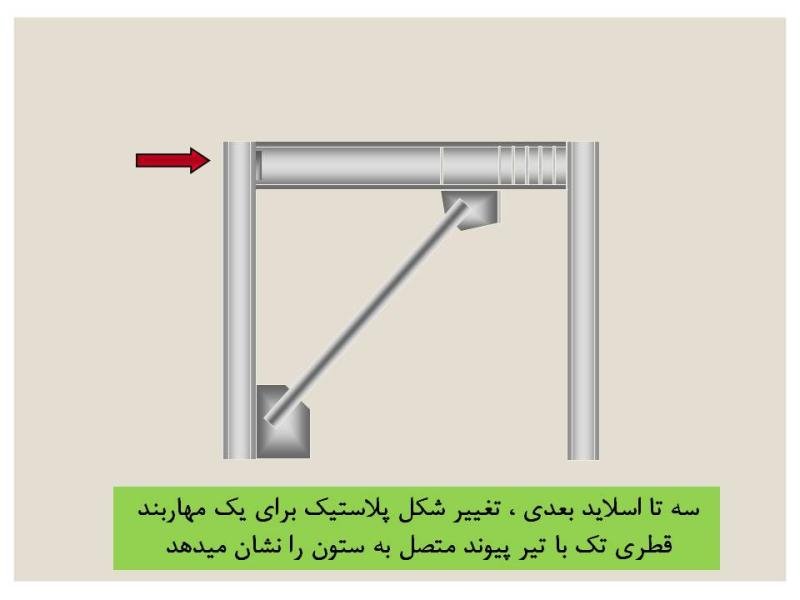

زاویه دوران خمیری در تیر پیوند کناری

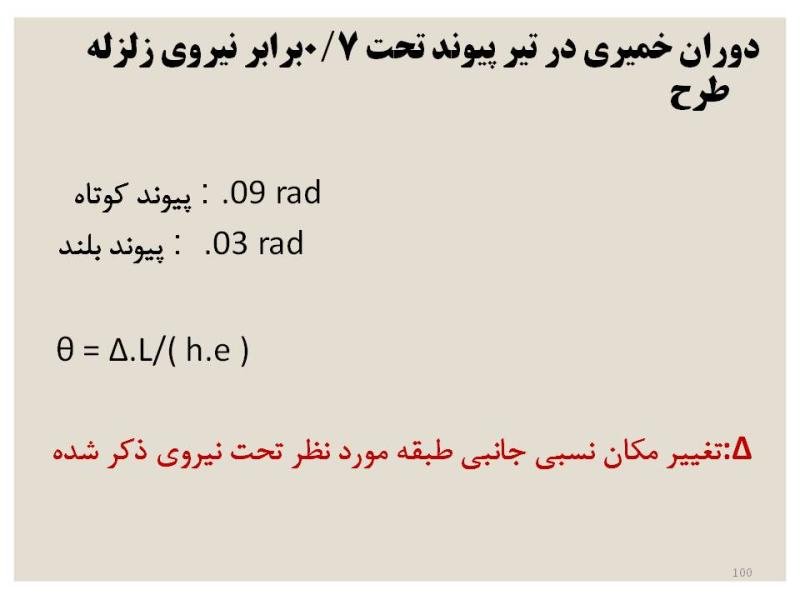

حداکثر دوران غیر الاستیک تیر پیوند
دوران تیر پیوند در حالت‌های مختلف
حرکت شناسی مهاربندهای برون محور و دوران تیر پیوند در حالت های مختلف
نمودار حداکثر زاویه دوران پلاستیک تیر پیوند برای طول‌های مختلف

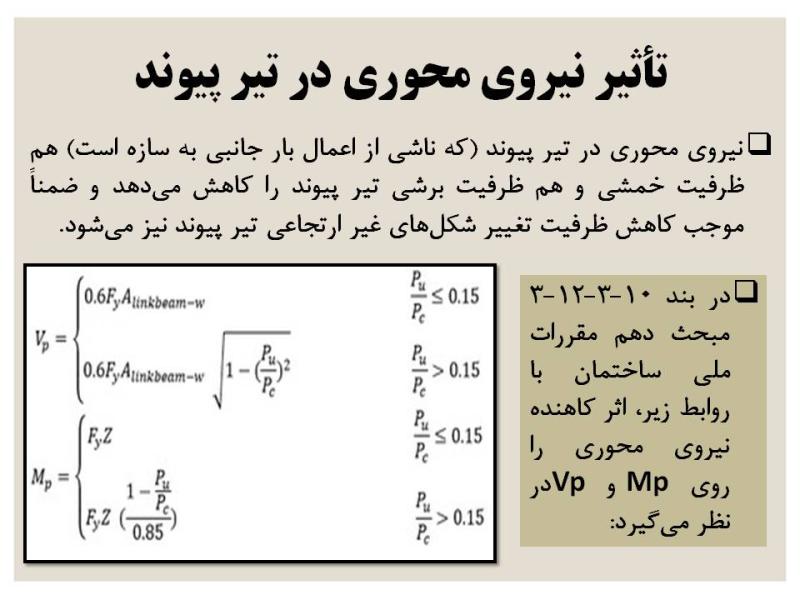

تأثیر نیروی محوری در تیر پیوند
محدودیت‌های آیین‌نامه‌ای مبحث دهم مقررات ملی ساختمان بند 10-3-12-1 در مورد مقاطع تیرهای پیوند:
محدودیت‌های آیین‌نامه‌ای مبحث دهم مقررات ملی ساختمان بند 10-3-12-1 در مورد مقاطع تیرهای خارج پیوند و ستون‌ها و مهاربندها
