مجموعه تصاویری از اشکالات اجرایی بتنی

در این نوشته مجموعه تصاویری از اشکالات مختلف و بعضا فاحش و مضحک در سازه های بتنی قرار داده شده است. اشکالاتی که نتیجه سهل انگاری یا فقدان اموزش لازم بوده که متاسفانه تبعات بدی در هنگام وقوع زمین لرزه به دنبال خواهد داشت . با ما همراه باشید.

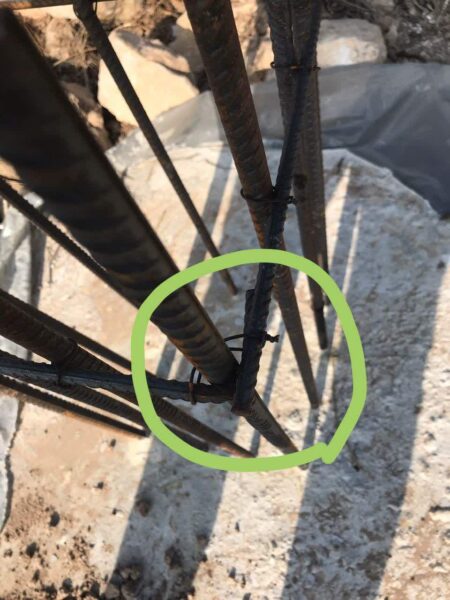

🔵 اشکال اجرایی

✅ اجرای غلط خم آرماتور (خم آرماتور باید بصورت ۱۳۵ درجه اجرا شود)

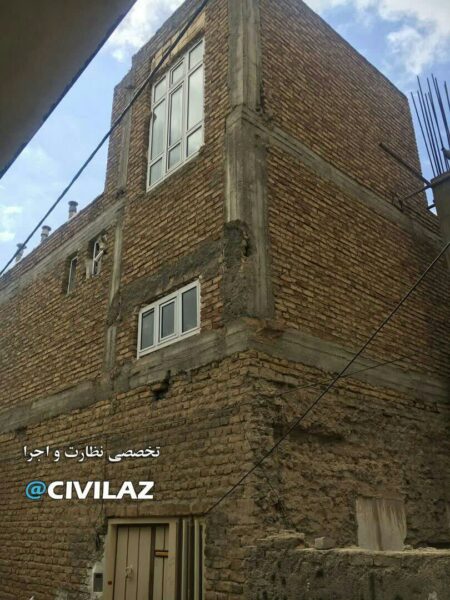

چند اشکال اجرایی :

1.شناژ قائم فاقد آرماتوره

2.شناژ افقی طبقه دوم زیر پنجره اجرا نشده

3.اون طبقه دوم بر روی چی احداث شده ؟؟!!!😳 اصلا ستون نداریم طبقه اول !

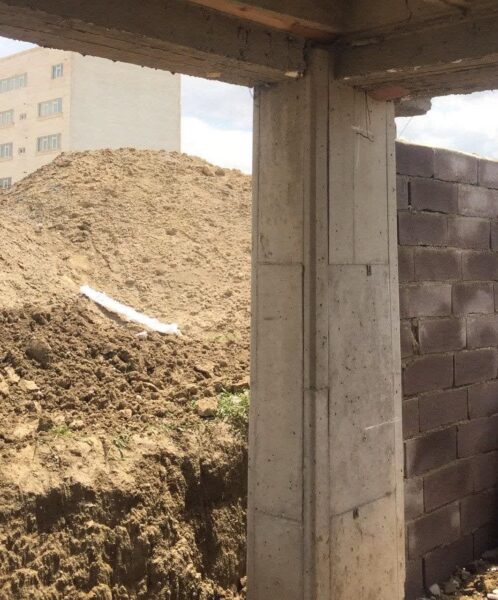

🔵 خروج از مرکزیت و هم راستا نبودن ستون طبقات (اشکال اجرایی)

🔵 عدم دقت در بتن ریزی ستون، بالا بردن میلگردهای پایین پوتر به اندازه 20 سانتیمتر و کاهش 40 الی 50 درصدی مقاومت خمشی مقطع

🔵 اشکال اجرایی

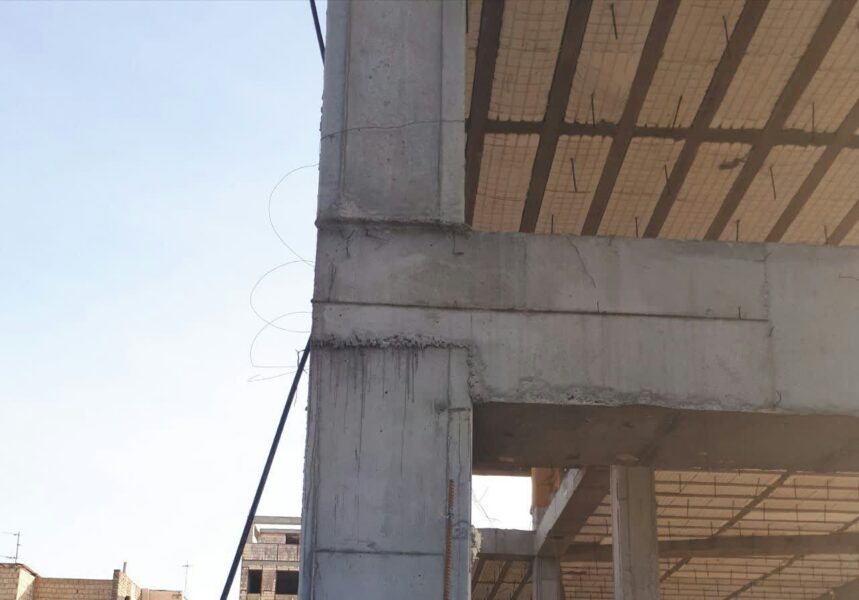

✅ بتن ریزی اضافه ستون تا ترازی بالاتر از تراز زیر تیر که باعث عدم اتصال مناسب تیر به ستون می شود. در این حالت امکان ادامه آرماتورهای لایه پایین تیر به داخل ستون و مهار مناسب آنها در ستون نیست.

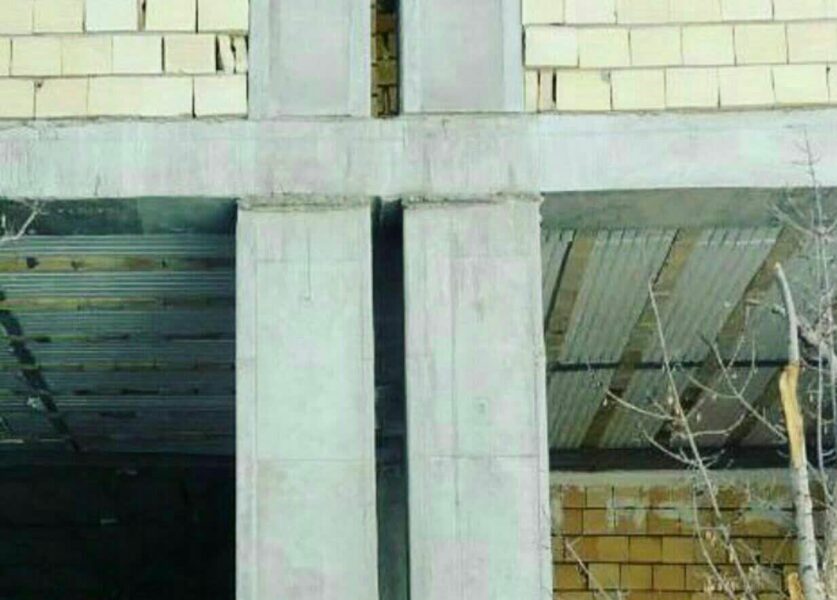

🔵 ایراد اجرایی

✅ اتصال سقف در محل درز انقطاع

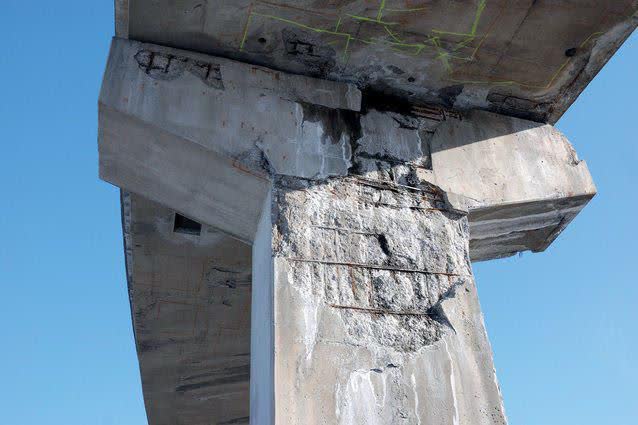

🔵 خوردگی ناشی از نفوذ یون کلراید عملکرد لرزه‌ای دراز‌مدت پل بتن مسلح را تحت زوال قرار می‌دهد.

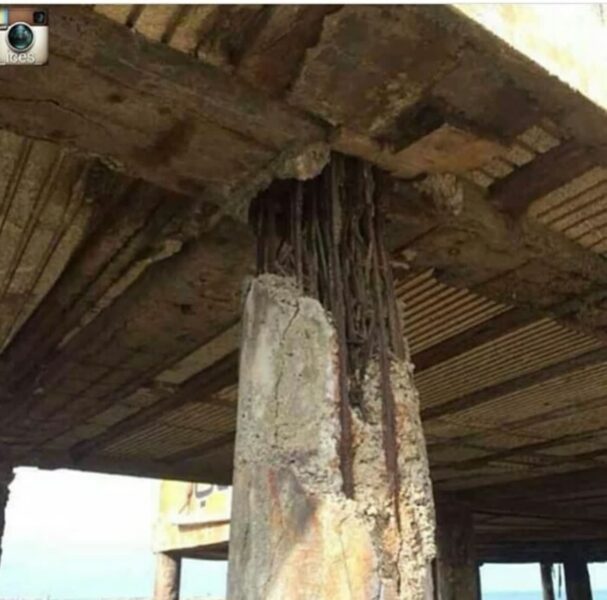

🔵 خوردگی همزمان بتن و میلگرد در یکی از سازه های ساحلی

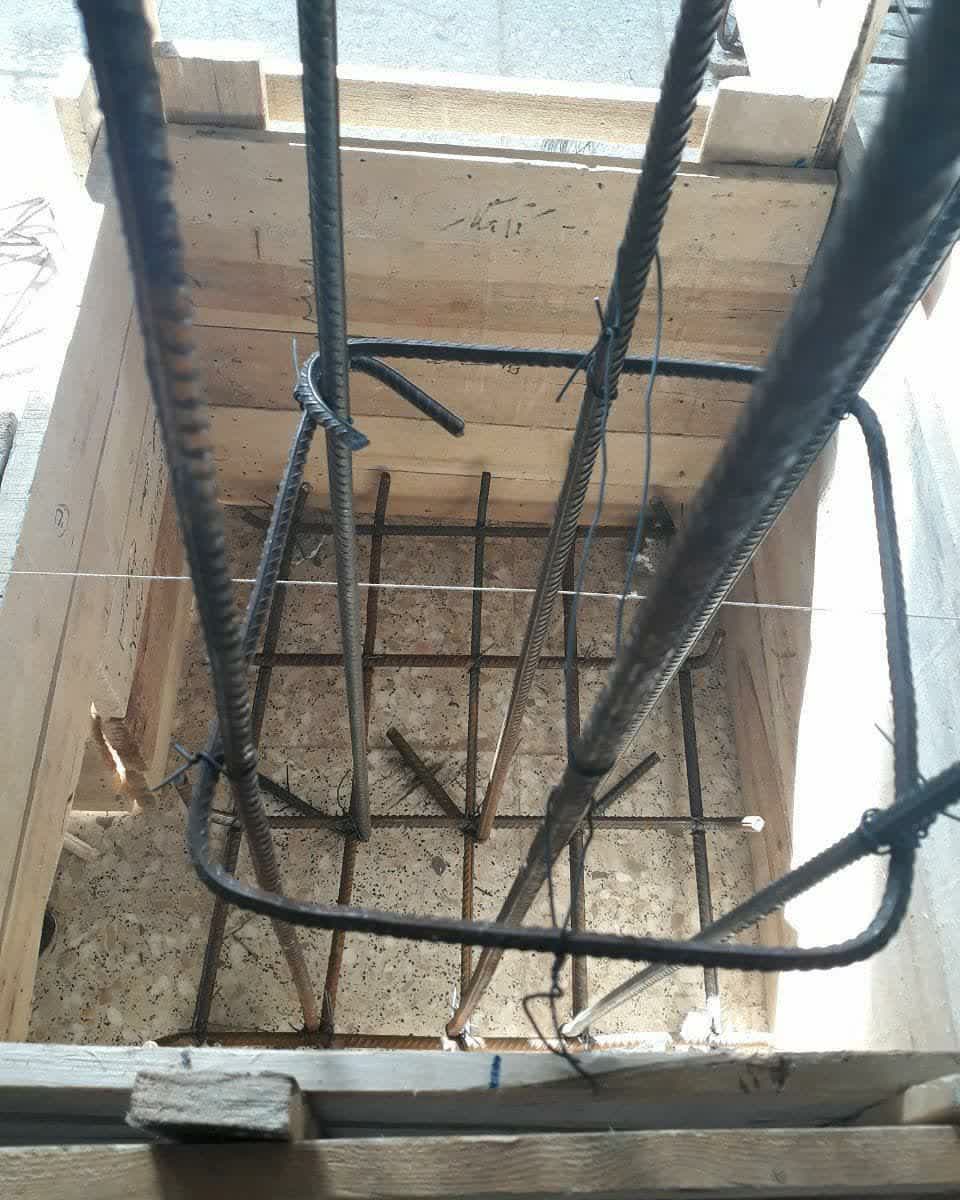

🔵 اشکال اجرایی:

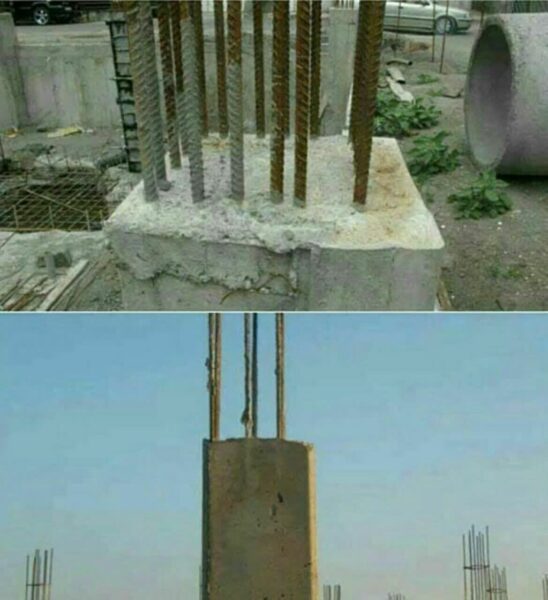

✅ عدم قرارگیری آرماتورها در آکس ستون

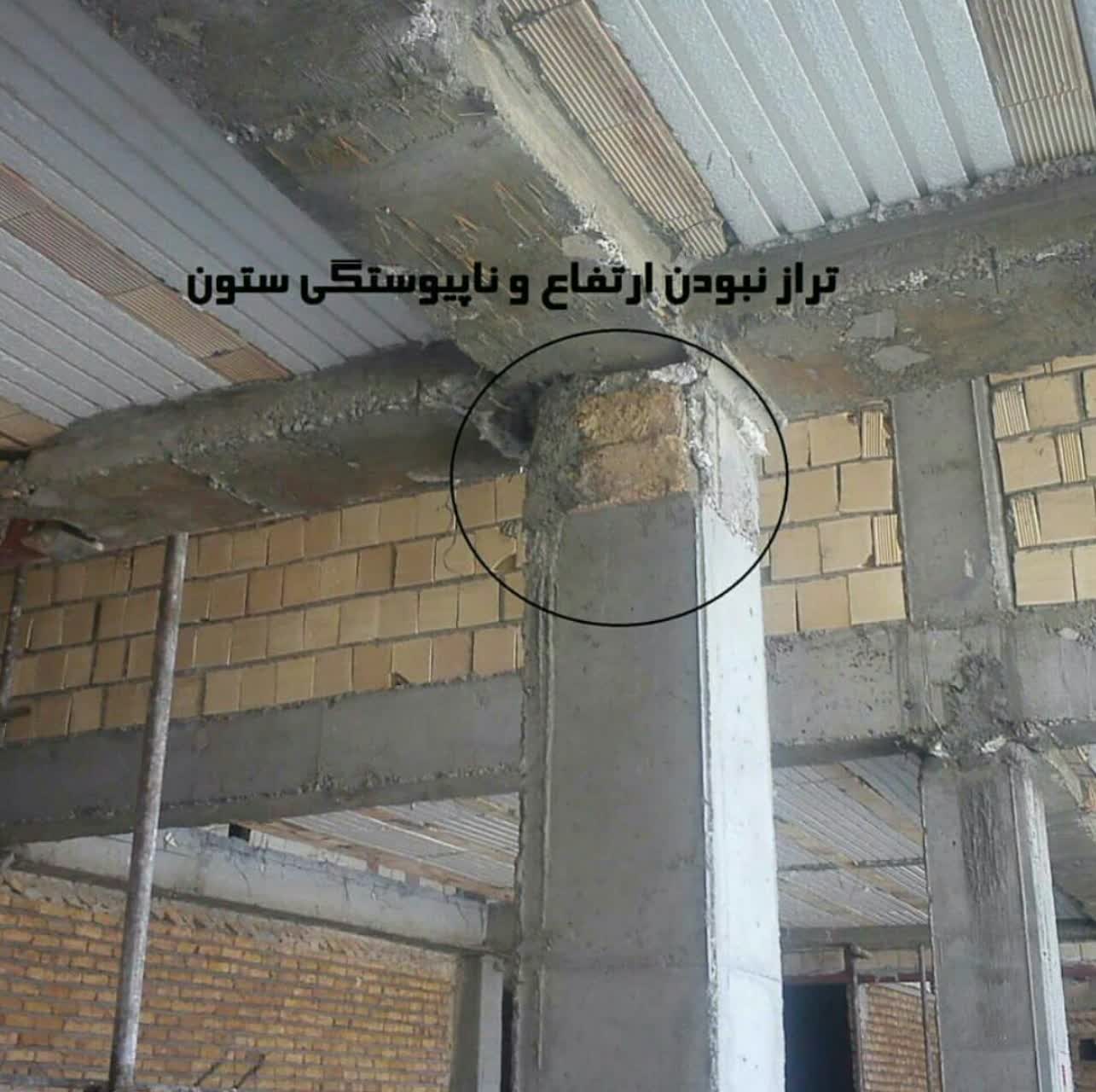

🔵 اشکال اجرایی

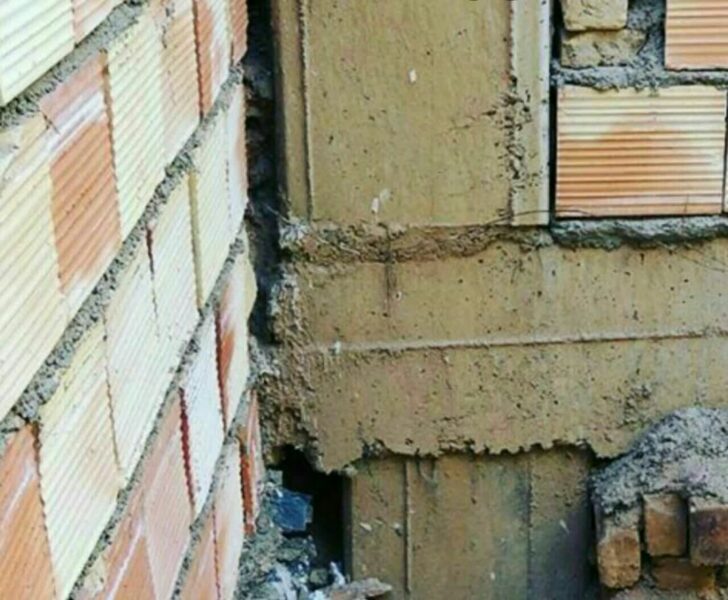

✅ پر کردن محل اتصال تیر به ستون با مصالح غیر سازه ای

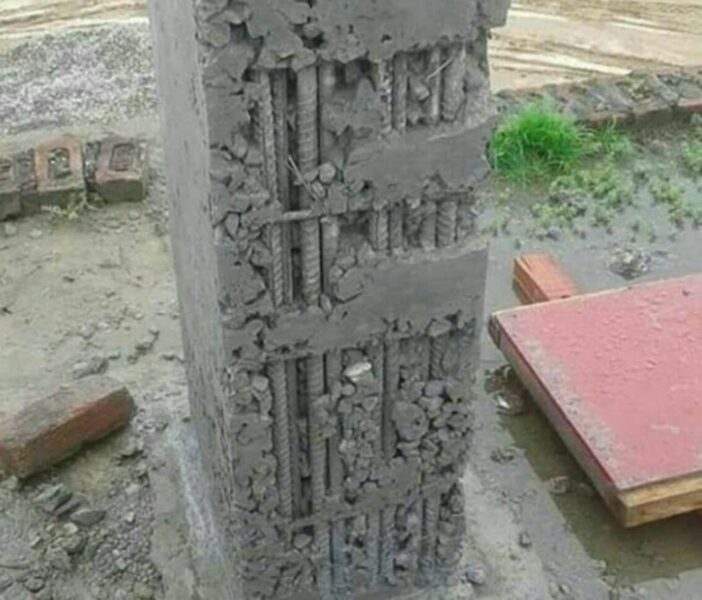

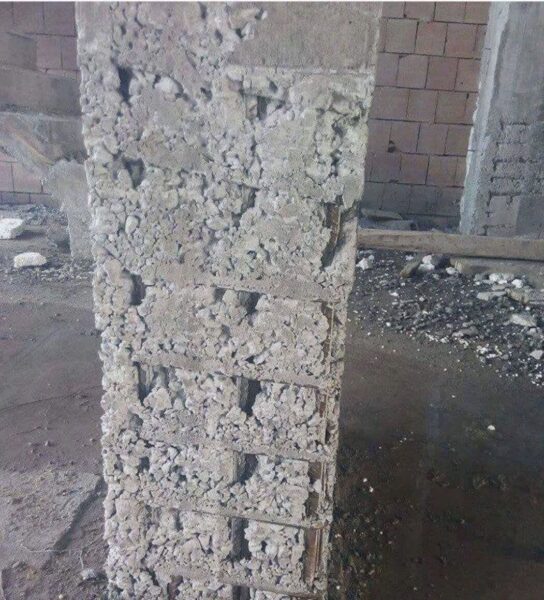

🔵 دلایل کرمو شدن بتن:

✅ بتن ‌سفت با اسلامپ کم، ارتعاش کم یا بیش از اندازه، استفاده از آب زیاد، شیوه بتن ریزی نامناسب و کامل پر نشدن ‌بتن در قالب

🔵 اشکال اجرایی

✅ تراکم شدید آرماتور، عدم رعایت کاور مناسب و ویبره کافی

🔵 اشکال اجرایی

✅ استفاده از خاموت با ابعاد نامناسب و وصل کردن میلگرد ها با سیم مفتول به خاموت

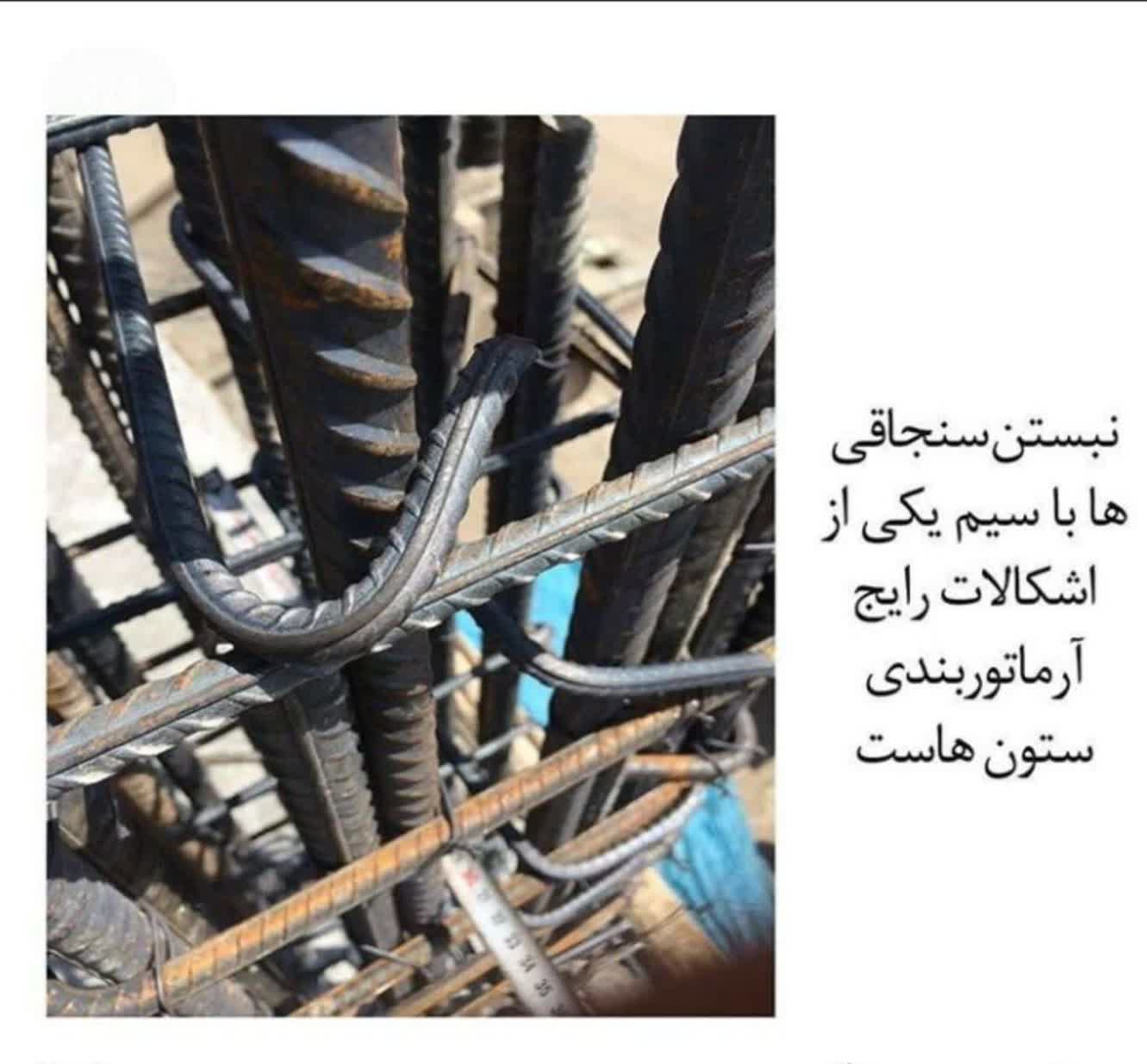

🔵 اشکال اجرایی

✅ قلاب کردن سنجاقی به خاموت در حالی که وظیفه سنجاقی علاوه بر تقویت مقاومت برشی خاموت ها جلوگیری از کمانش آرماتورهای طولی ستون است.

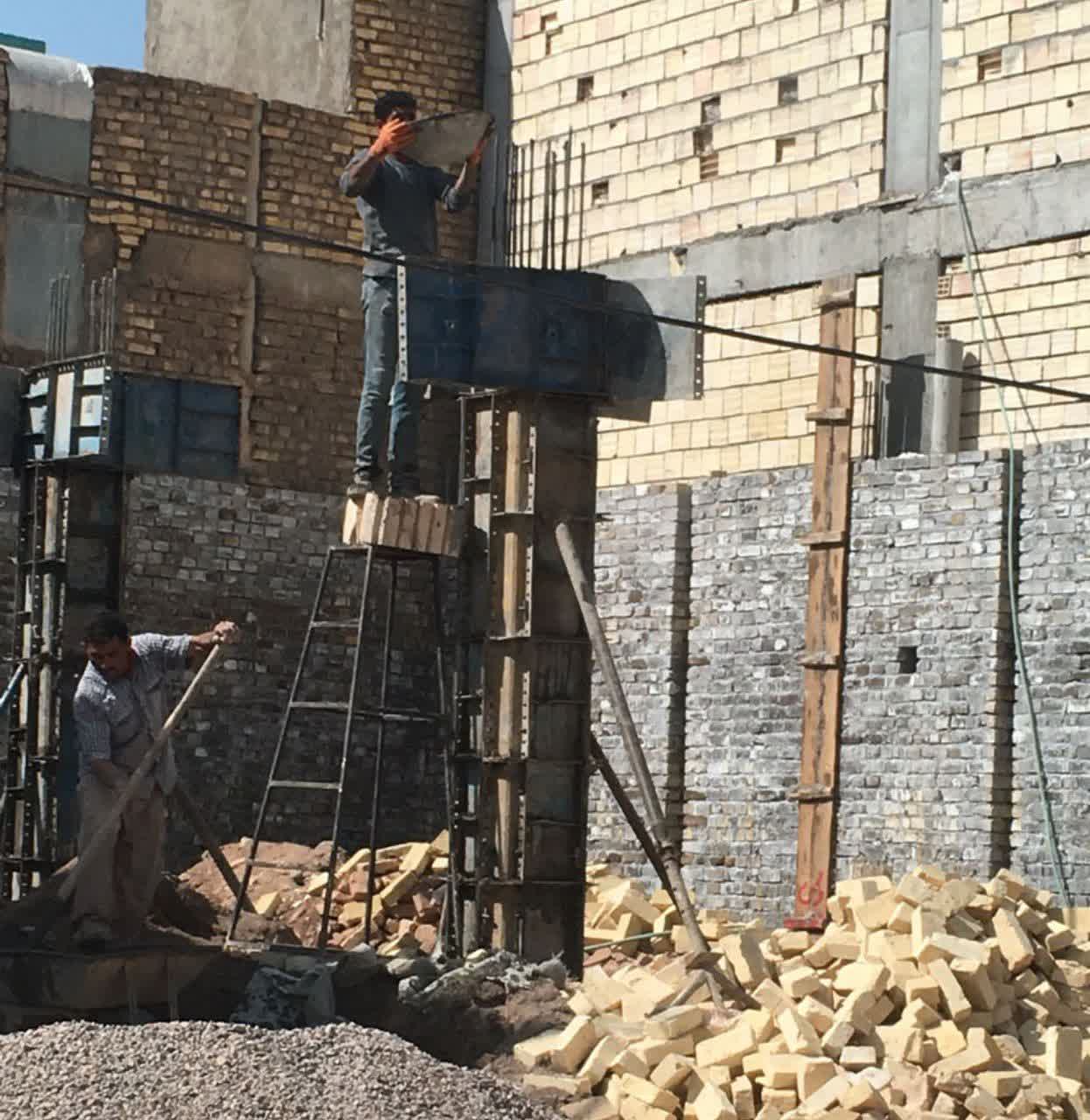

🔵 اشکال اجرایی

✅ بتن ریزی ستون با دست و بدون رعایت موارد ایمنی (لازم به توضیح است که ساخت بتن سازه ای با دست به هیچ وجه مجاز نیست و ارتفاع مجاز بتن ریزی حداکثر ۱۲۰ سانتیمتر میباشد)
