سیستم مدرن سان تیوب در معماری سنتی ایرانی !

-سیستم سان تیوب که به نوعی یک سیستم لوله نوری پیشرفته و مدرن محسوب می شود ، در معماری قدیم و سنتی ایران نیز وجود داشته است . جایی که همزیستی مسالمت آمیز با اقلیم و توجه به استفاده از منابع طبیعی برای آسایش بیشتر ساکنین ، یکی از اصول اساسی آن بوده است . در این نوشته با این سیستم نوری و نمونه اجرا شده آن در معماری قدیم ایرانی آشنا می شویم .

-سیستم روشنایی لوله نوری ، سیستمی اکتیو می باشد و دارای قطعاتی الکترونیکی و متحرک می باشد اما در سیستم سان تیوب قسمت فعال و متحرک وجود ندارد و به همین دلیل گسترش زیادی در استفاده های خانگی و صنعتی  پیدا کرده است و آمار قابل ملاحظه ای از تولید و استفاده و توسعه و گسترش آن در کشورهای پیشرفته دیده می شود.

– در سیستم های لوله نوری سان تیوب ( یک سیستم غیر فعال یا پسیو می باشد) که اساس مشترکی با سیستم روشنائی لوله نوری دارند، انتقال و هدایت نور توسط لوله هایی که داخل آنها صیقلی بوده و یا یک لایه شفاف  جهت انعکاس در داخل آنها قرار دارد انجام می‌گیرد. در لوله های نوری هم انتقال نور براساس پدیده انعکاس کامل داخلی انجام می پذیرد . در این سیستمها محیط هدایتگر ،هوای داخل لوله نوری می باشد.

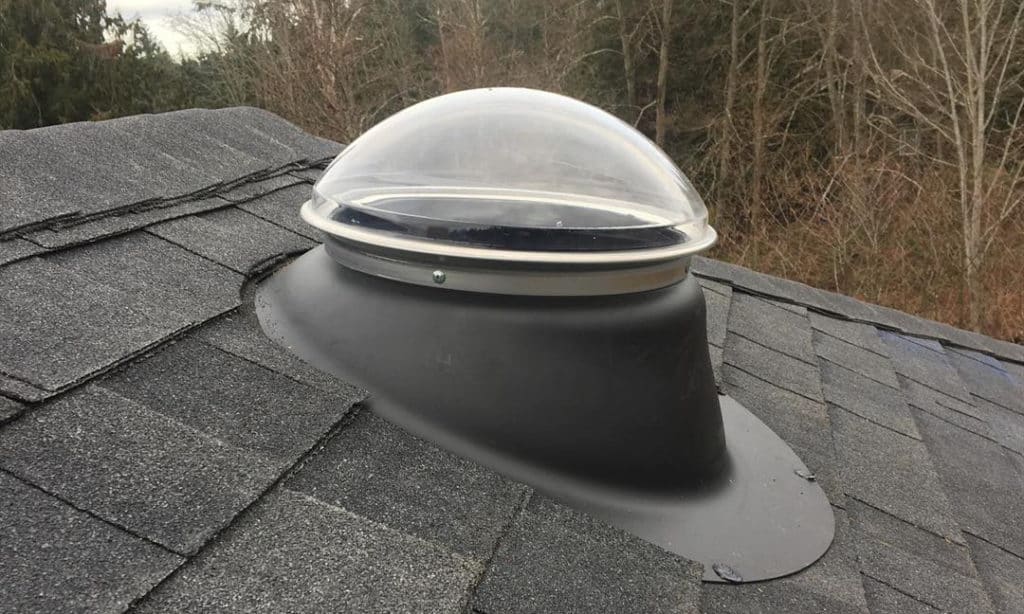

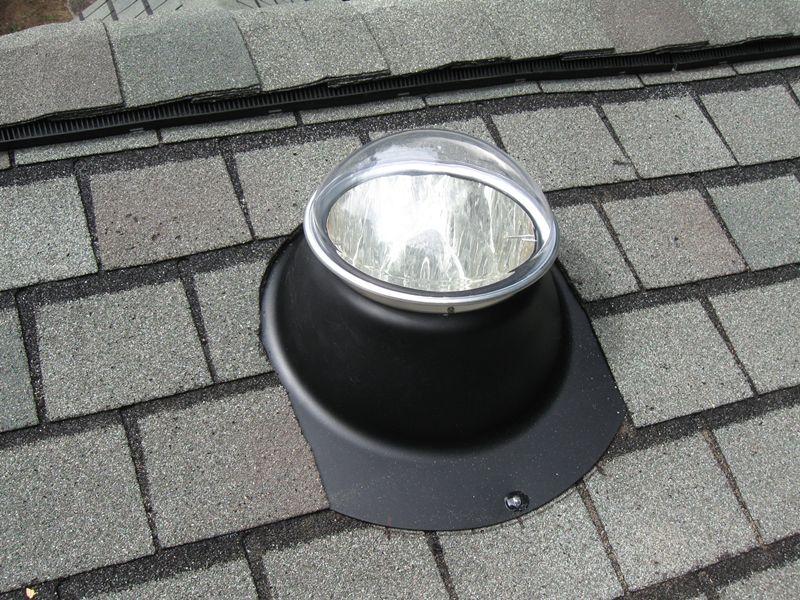

سیستم لوله نوری پیشرفته و نوین با نام لاتین سان تیوب :

-سیستم سان تیوپ امکان جمع آوری نور مورد نیاز سیستم روشنایی را از خورشید در تمام موقعیت های مکانی خورشید فراهم می کند .

-سیستم روشنایی سان تیوب (لوله نوری) توانایی انتقال نور در فواصل مختلف تا حداکثر 15 متر دارد .

-سیستم لوله نوری سان تیوب مربوط به وضو خانه مسجد جامع اصفهان(میدان امام علی علیه السلام) حکایت از مهندسی مدرن سازه ایرانیان در قرون گذشته دارد.

-استفاده از حداقل 10 ساعت نور مستقیم خورشید در طول روز با سیستم سان تیوب بدون پرداخت هزینه برق

-سان تیوب های ساخته شده بدست مهندسین ایرانی در قرون گذشته :

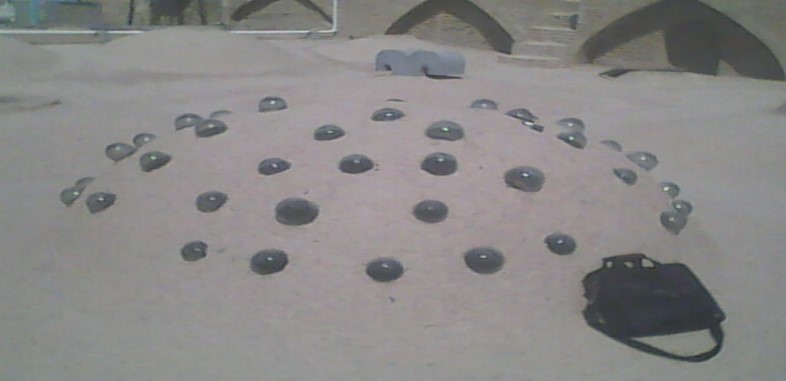

کره  شیشه ای(کلکتور) جمع کننده نور در سان تیوب واقع در مسجد جامع اصفهان :

-گنبد کاه گلی مرکزی و برج سیستم سان تیوب که در مرکز شش ضلعی وضو خانه مسجد جامع اصفهان نصب گردیده است

یکی از برج های کاه گلی شش گانه کوچک روی شش ضلع اطراف برج مرکزی سان تیوب مسجد جامع اصفهان :
