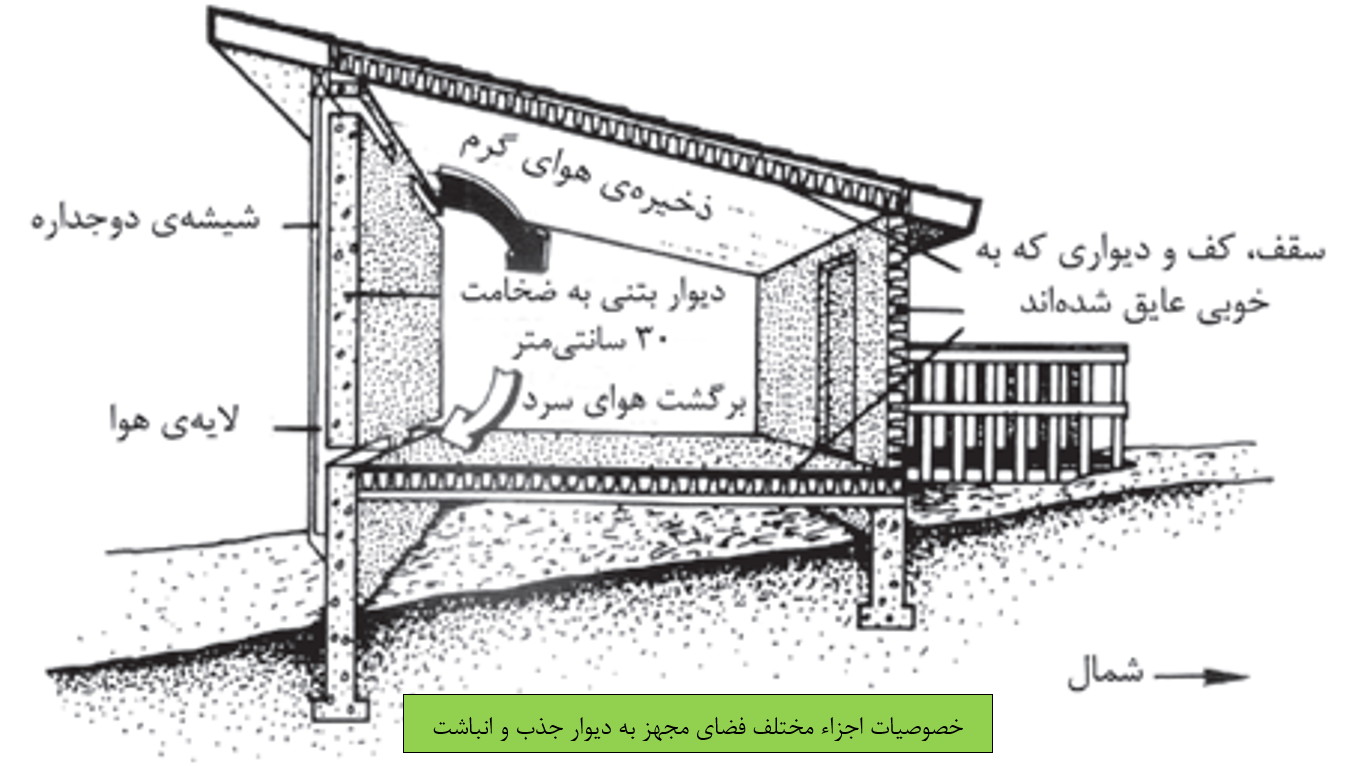

دیوارهای جذب و انباشت حرارت یا دیوار ترومب ، دارای یک جدار شیشه ای رو به جنوب ، برای دریافت انرژی خورشیدی در زمستان و یک جرم جذب کننده ی حرارت در پشت شیشه و به فاصله ی ۱۰ سانتی متر یا بیشتر از آن ، برای جذب حرارت روی سطح خارجی ، انباشت حرارت در حجم و سپس توزیع آن به کمک سطح داخلی خود هستند . در این نوشته با ویژگی های مختلف این دیوارها که به دیوار ترومب نیز معروف هستند ، آشنا می شویم .

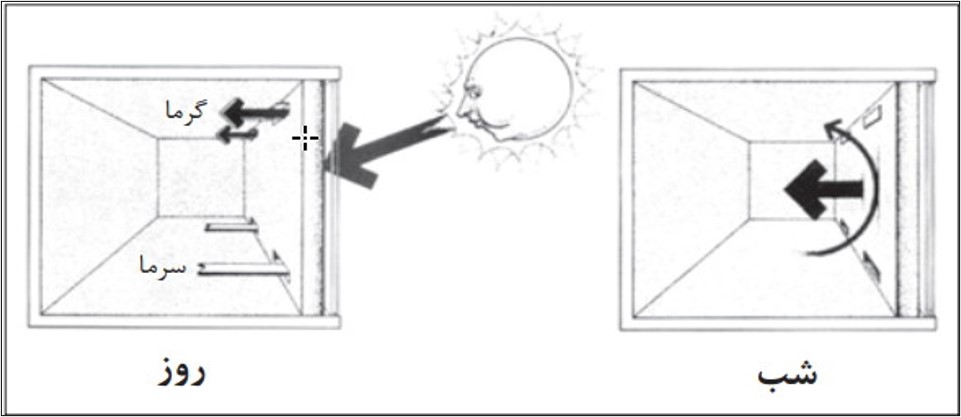

- عملکرد دیوار جذب و انباشت در طول شبانه روز :

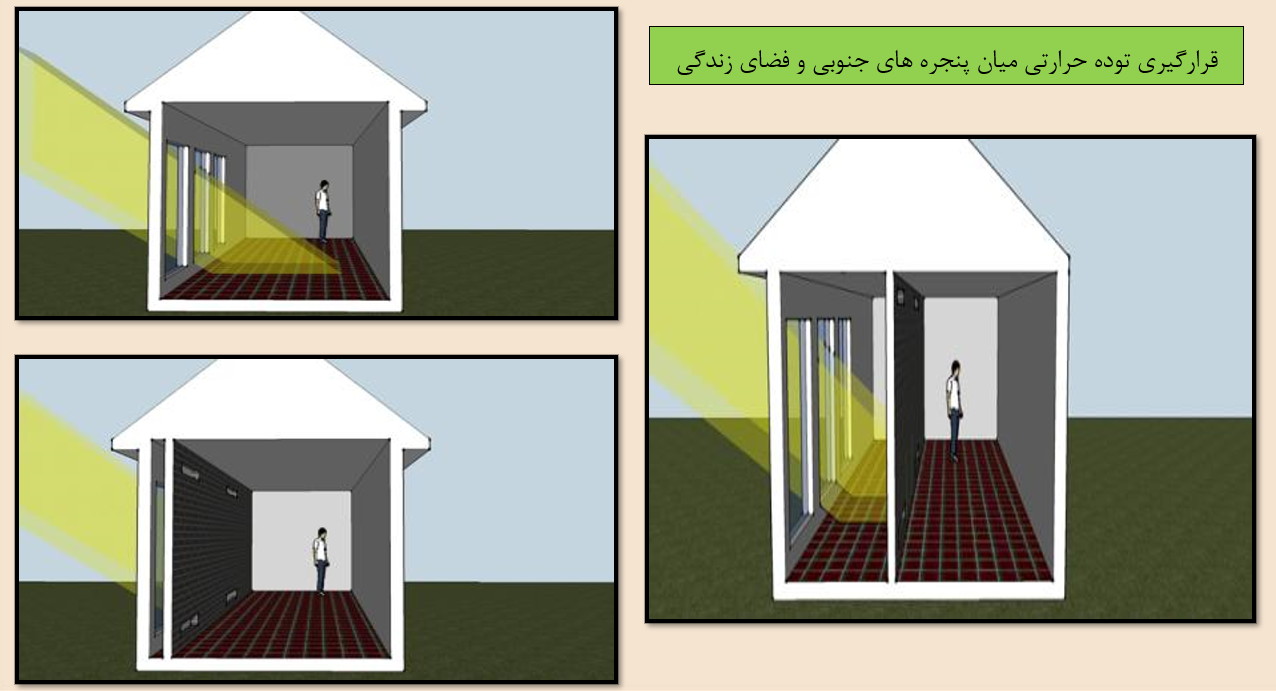

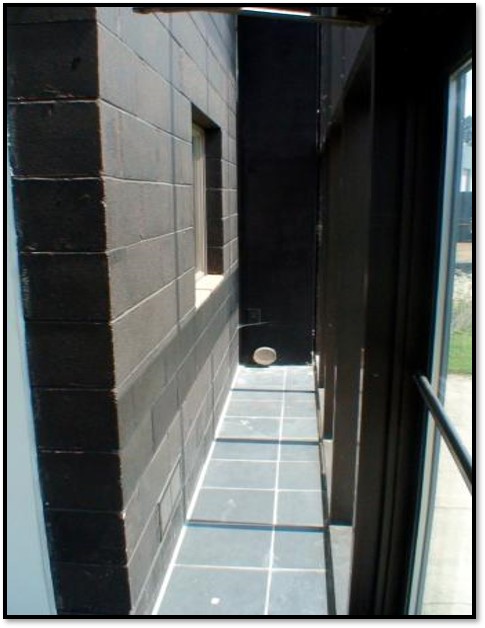

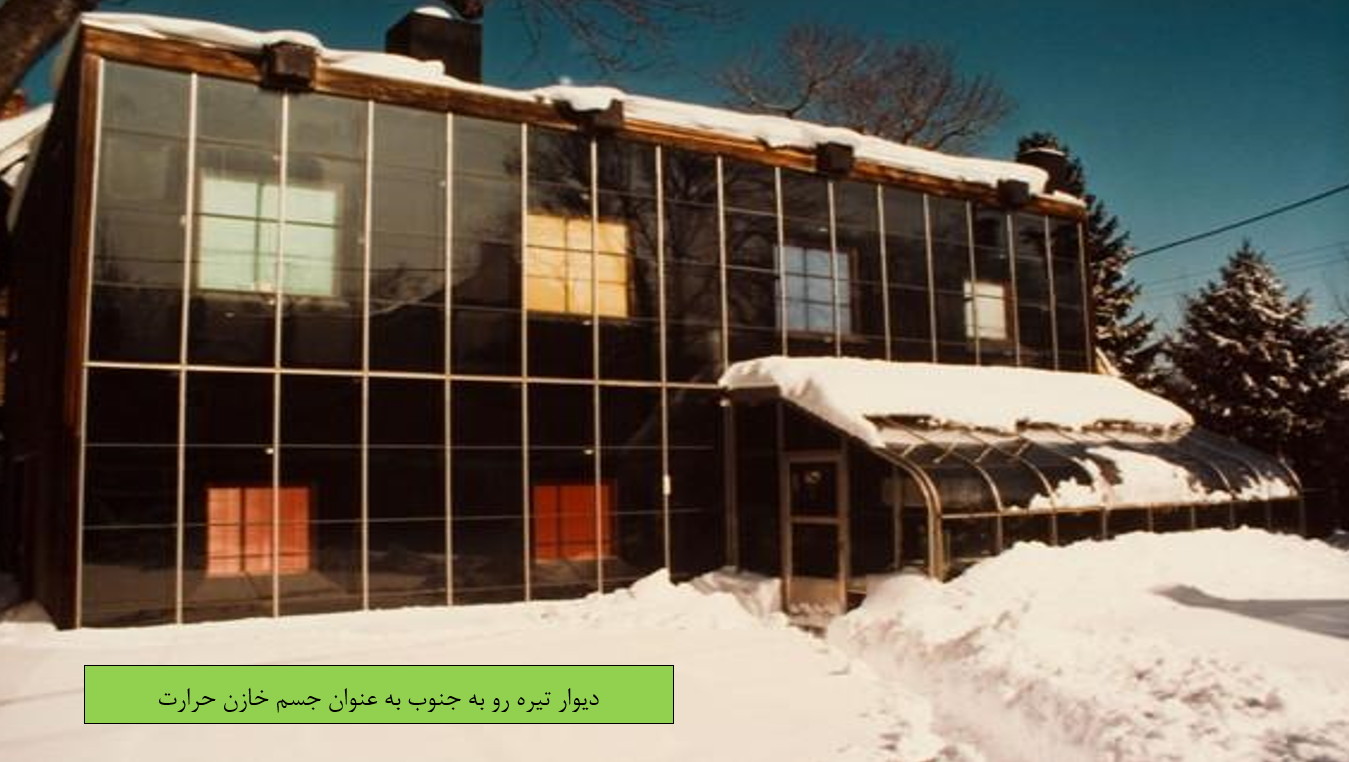

-در دیوارهای جذب و انباشت یک جدار شیشه ای رو به جنوب (آفتاب) قرار می گیرد.
-در زمستان نور خورشید به آن می تابد. پشت این شیشه جسمی وجود دارد که خازن حرارت است و گرما را در خود ذخیره می کند .

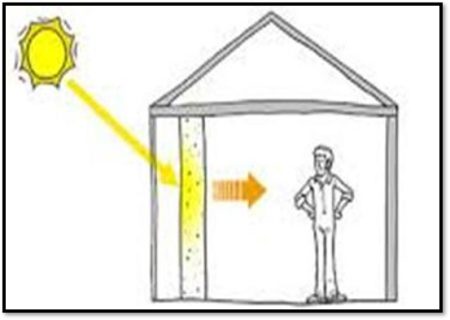

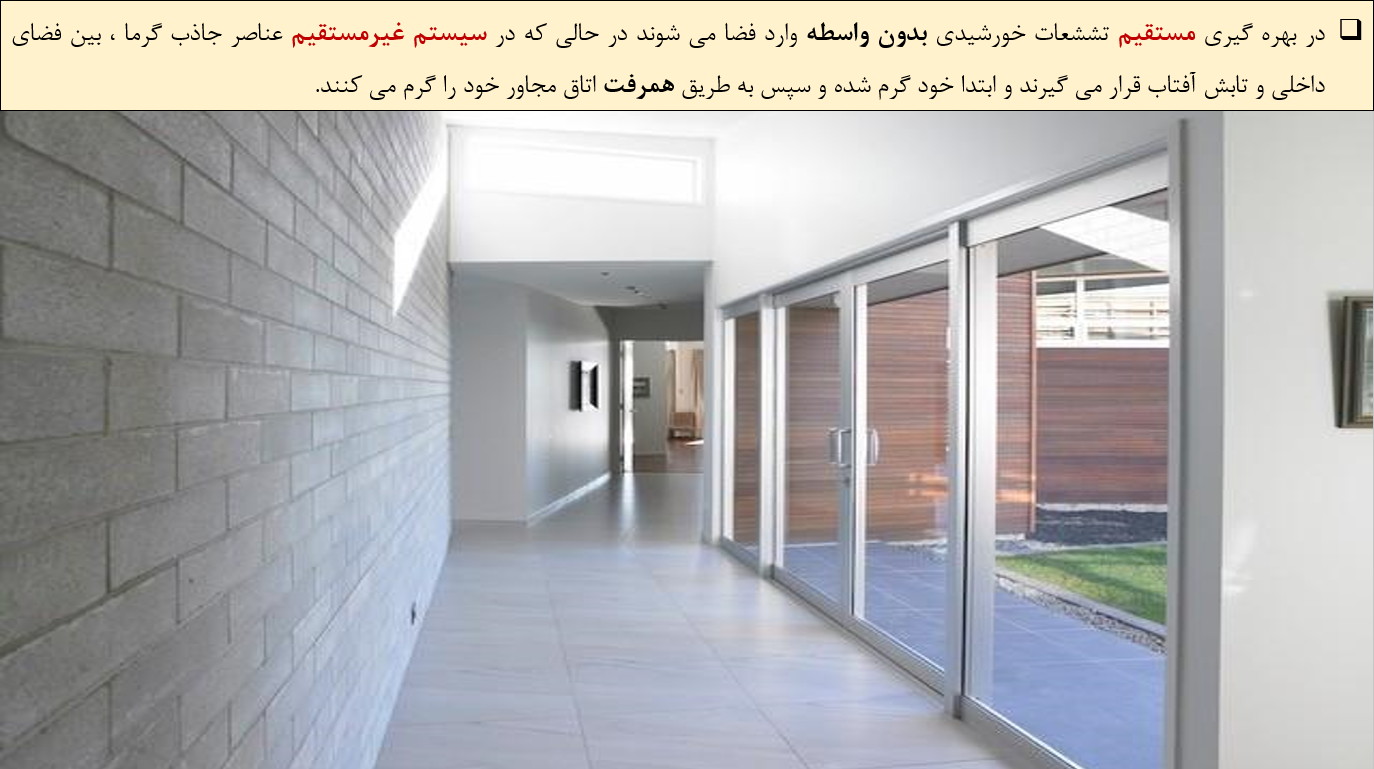

-در این سامانه ، انرژی به طور غیر مستقیم وارد فضای کار و زندگی می شود و بنابراین یکی از مزیت های آن نسبت به سامانه های جذب مستقیم این است که انرژی را می توان به مقدار دلخواه وارد فضا کرد .
-این نوع از سامانه های جذب غیر مستقیم به دیوار ترومپ مشهور می باشد .
دیوارهای ترومب نیازی به تهویه ندارند زیرا هدف گردش هوای گرم بوده و گرفتن گرما از طریق تابش از دیوار میباشد.

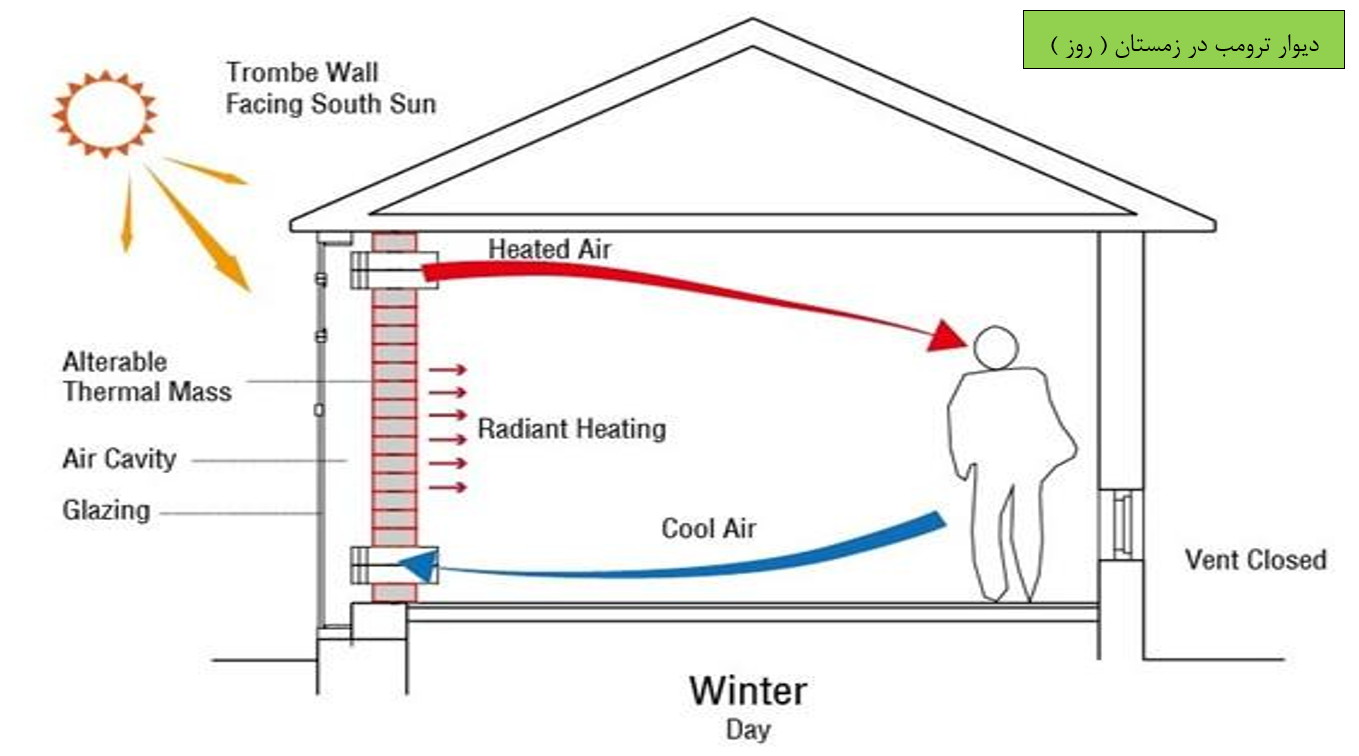

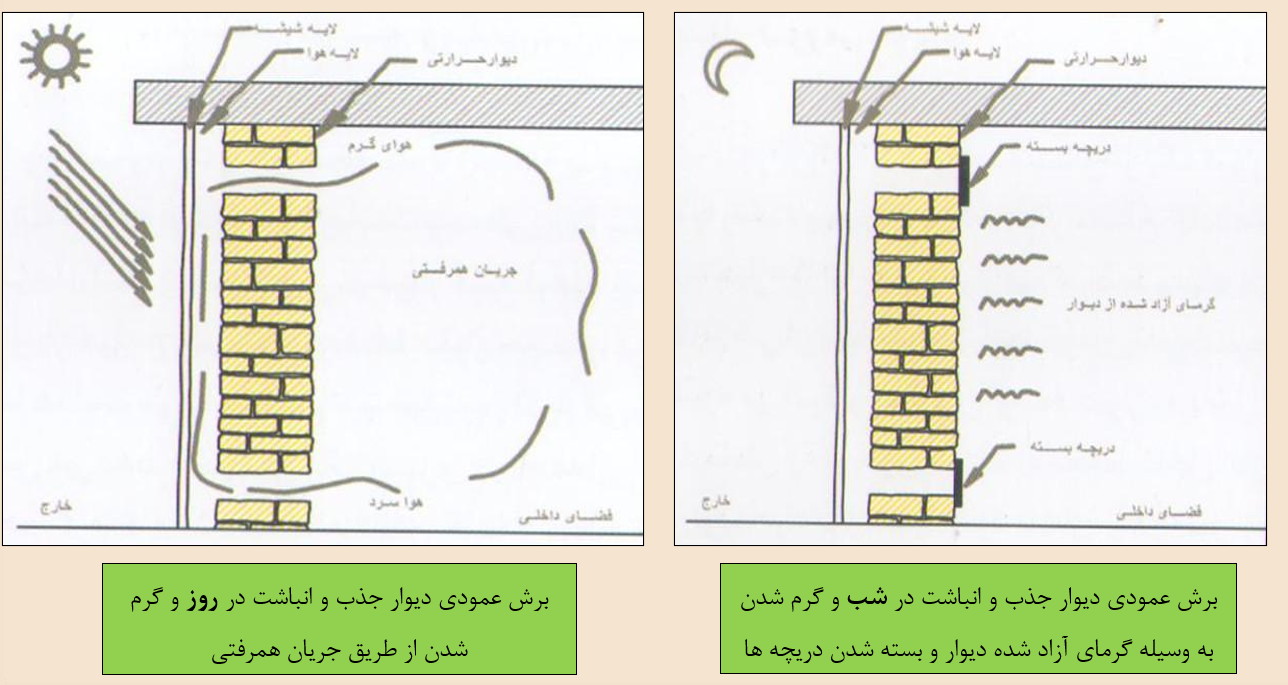

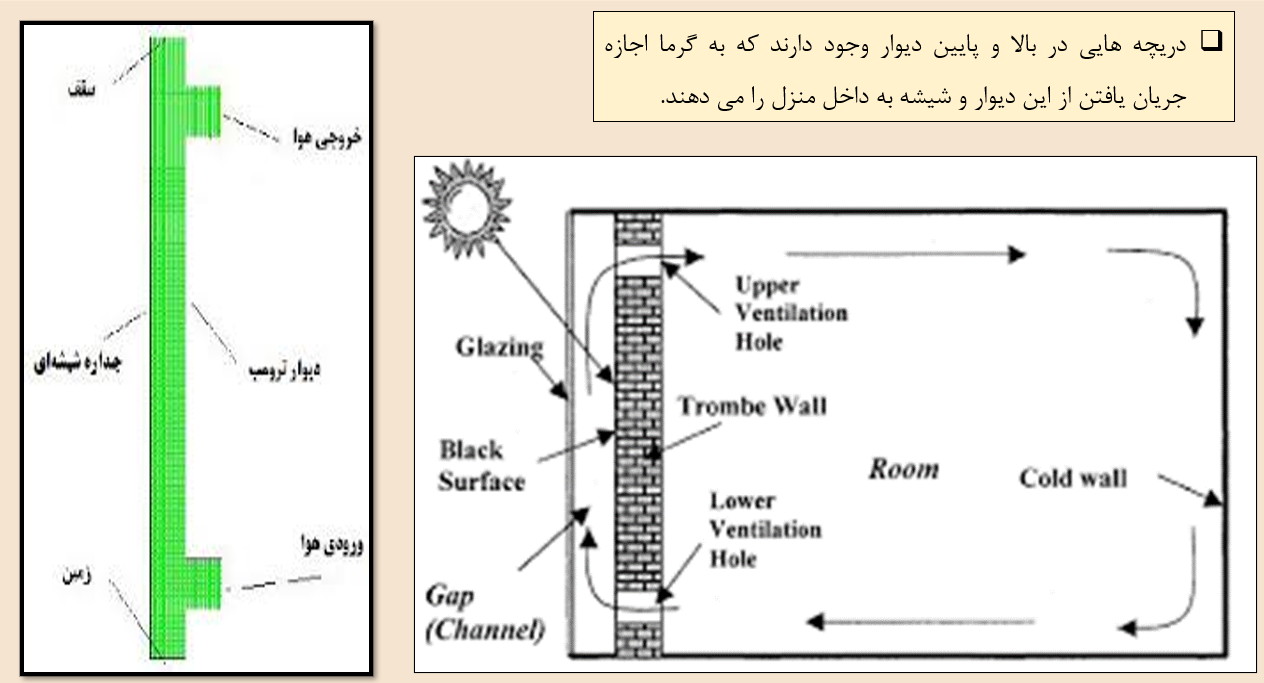

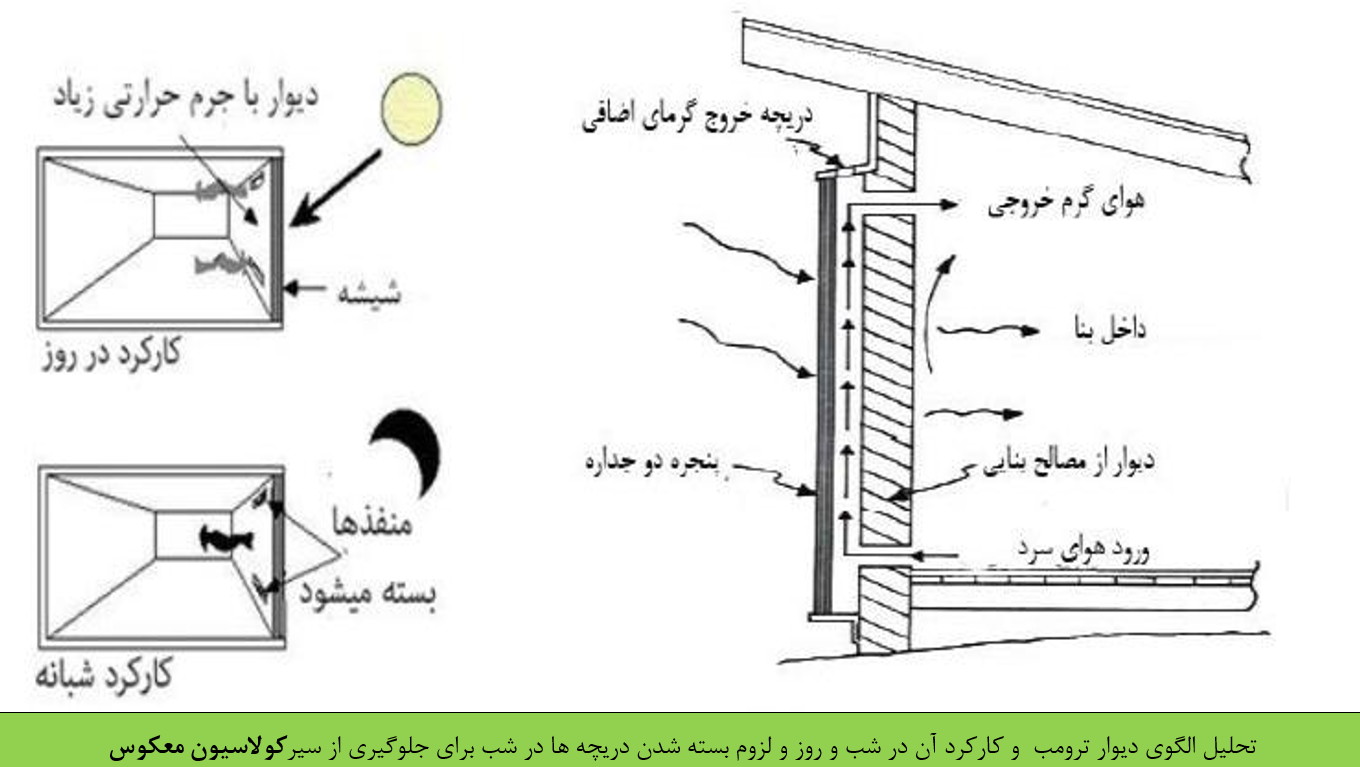

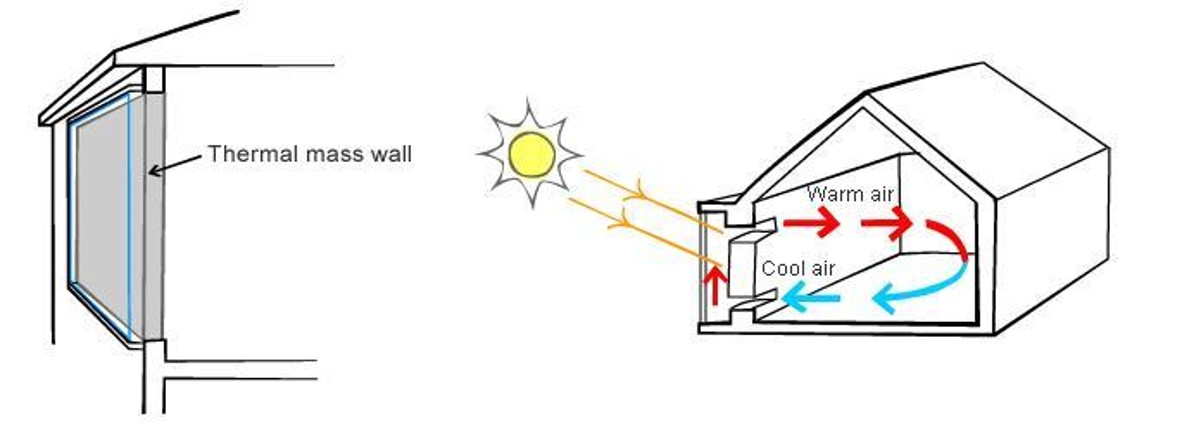

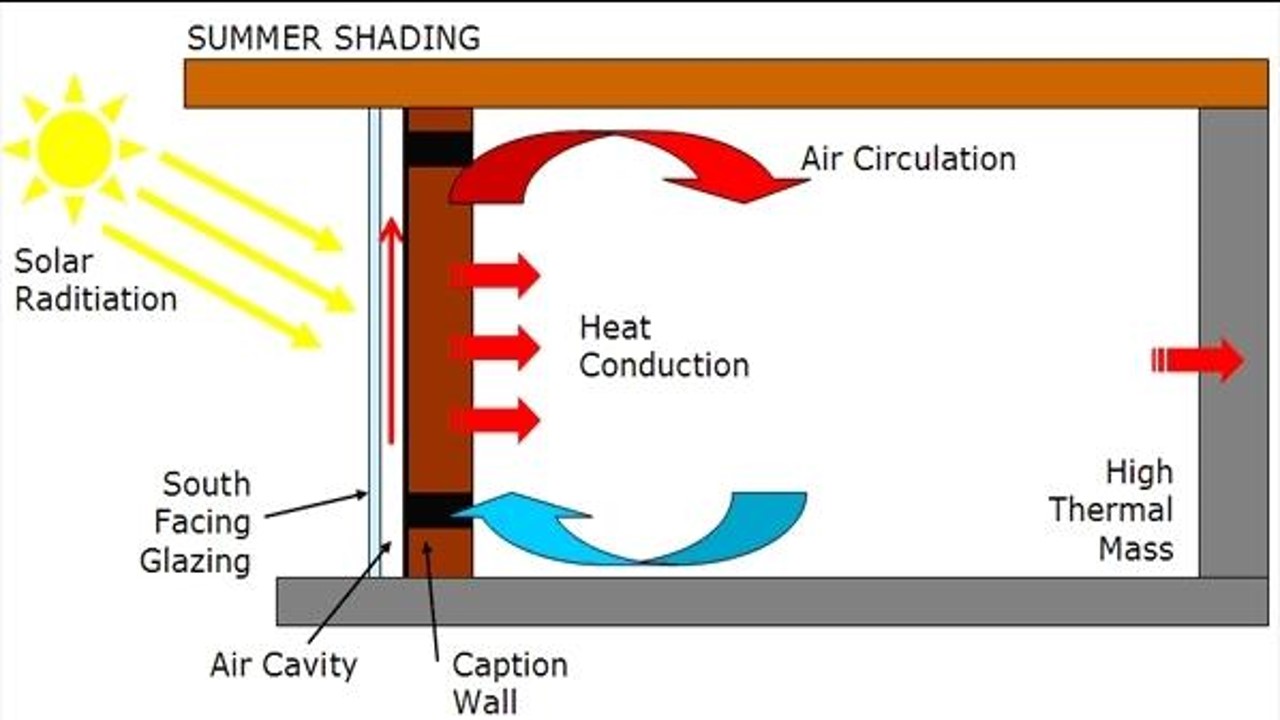

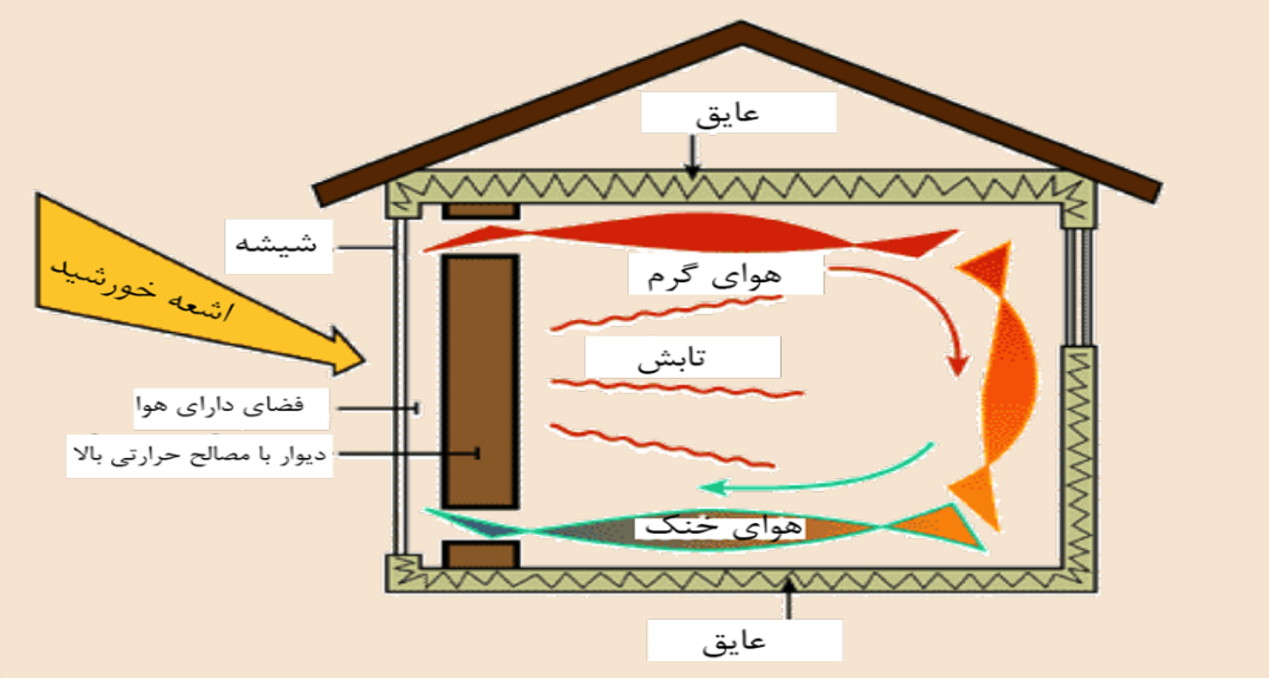

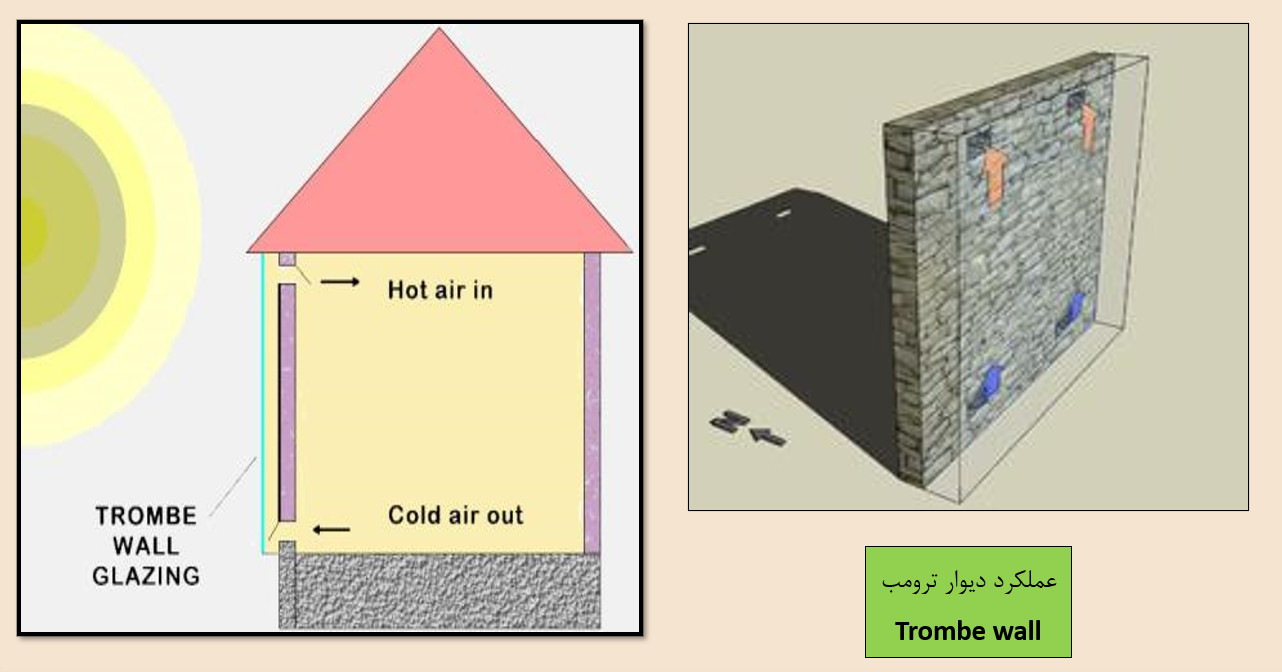

گرمای حاصل را می توان به روش های مختلف در محیط توزیع کرد. برای مثال در روزهای زمستان وقتی آفتاب به سطح شیشه ای برخورد می کند ، لایه ی میانی گرم شده و با ایجاد سوراخ هایی در قسمت های بالایی و پایینی میتوان چرخشی به روش همرفتی به وجود آورد که در نتیجه ی آن هوای گرم وارد اتاق می شود .

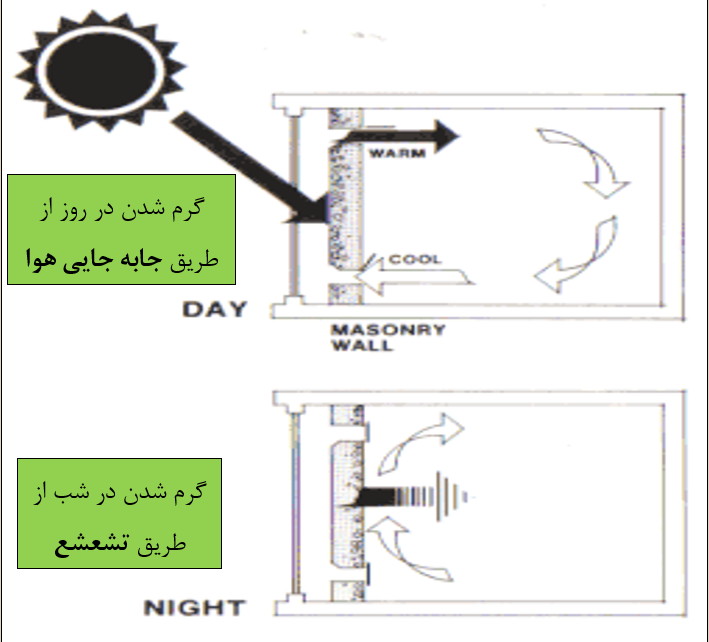

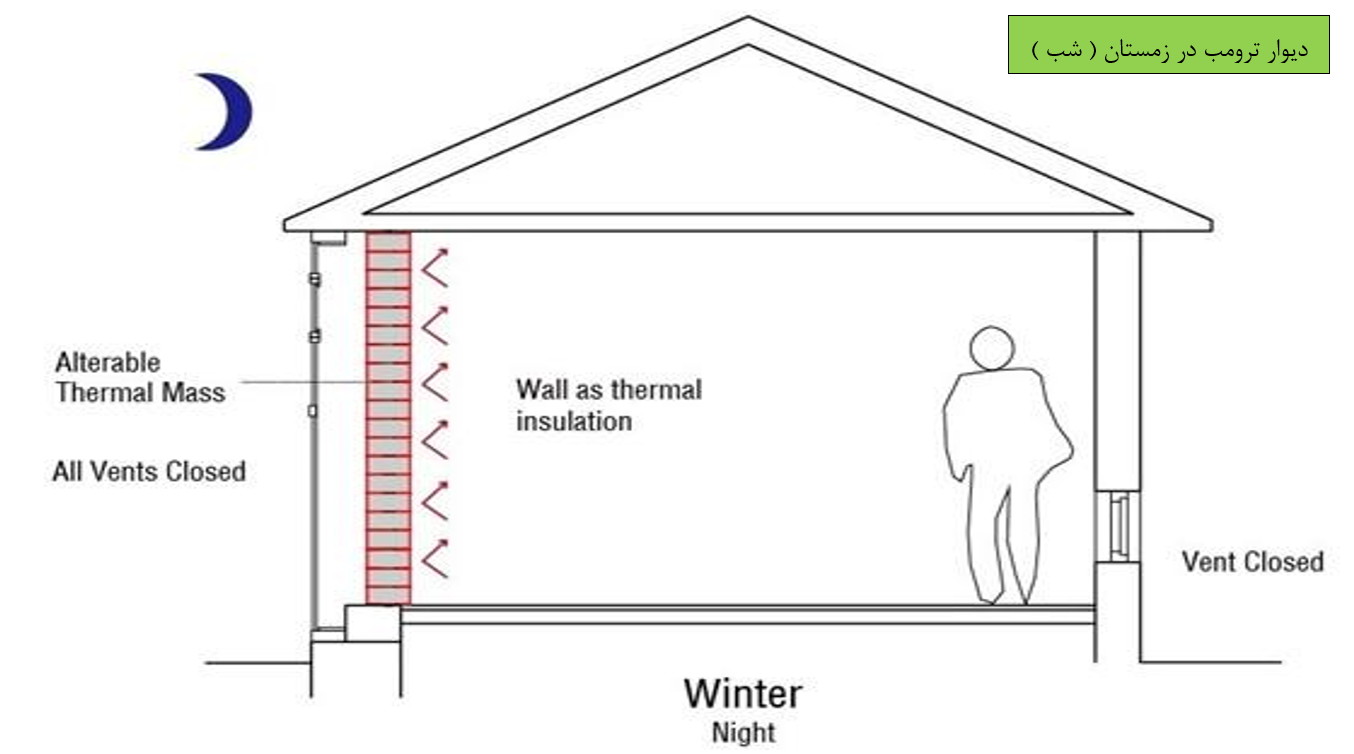

در طول شب که هوای بیرون سرد است و دیوار گرما را به بیرون منتقل می کند ، این دریچه ها بسته می شوند و کمک می کنند تا گرمای بازتابش شده از دیوار ( امواجی با طول موج بلند ) که نمی تواند از شیشه عبور کند ، وارد اتاق شود. در واقع این سطح به شکل عایق عمل میکند و مانع از قرار گرمای مجموعه می شود .

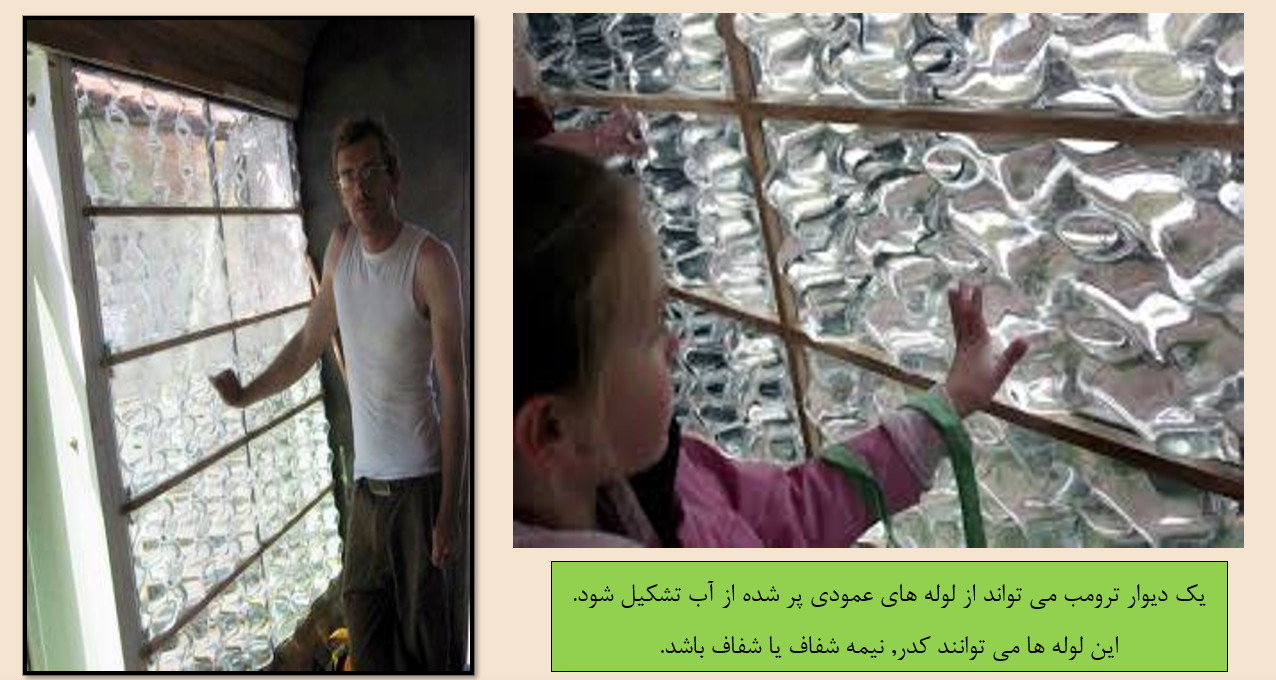

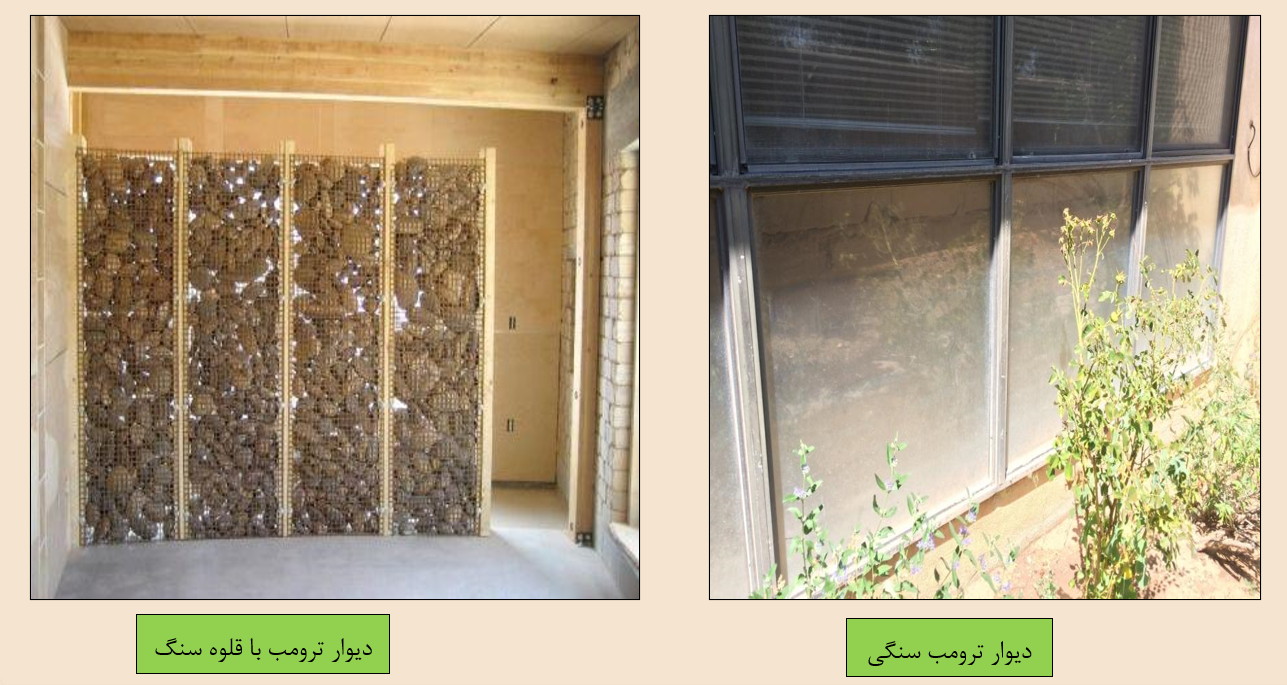

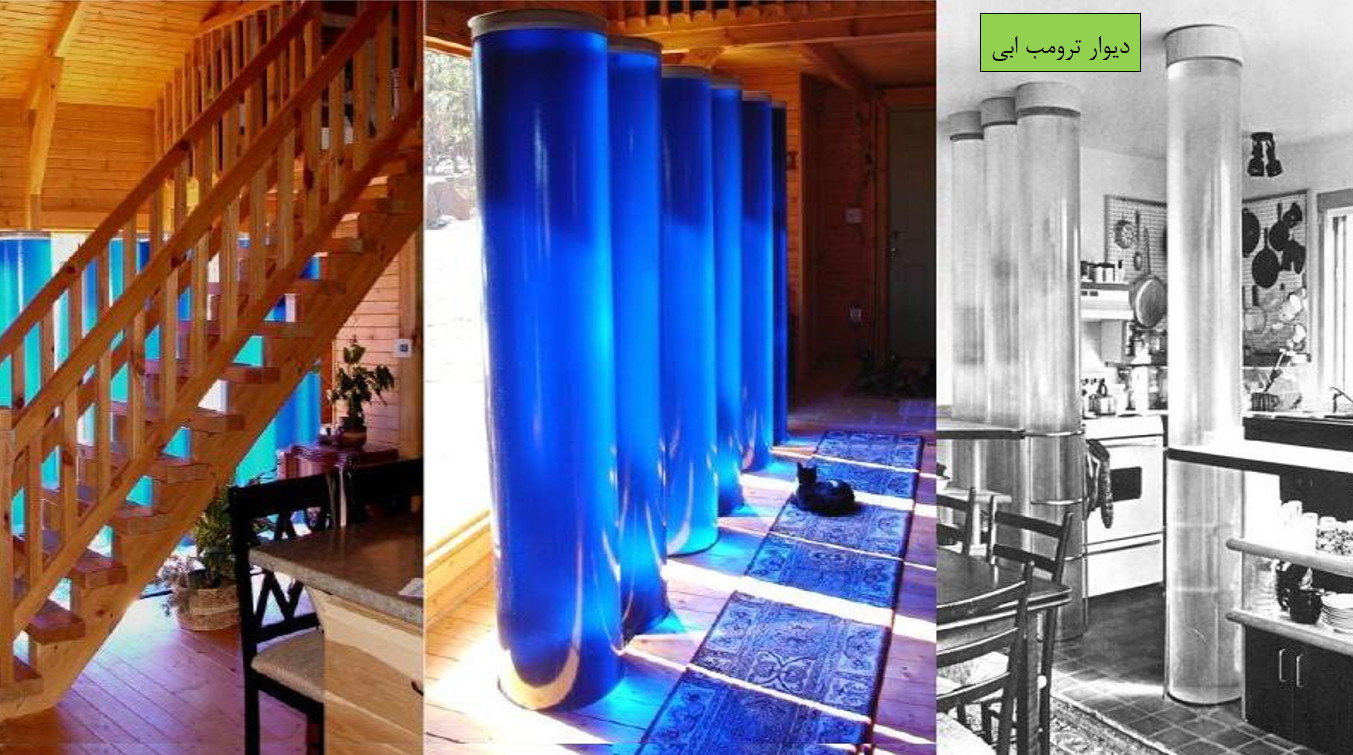

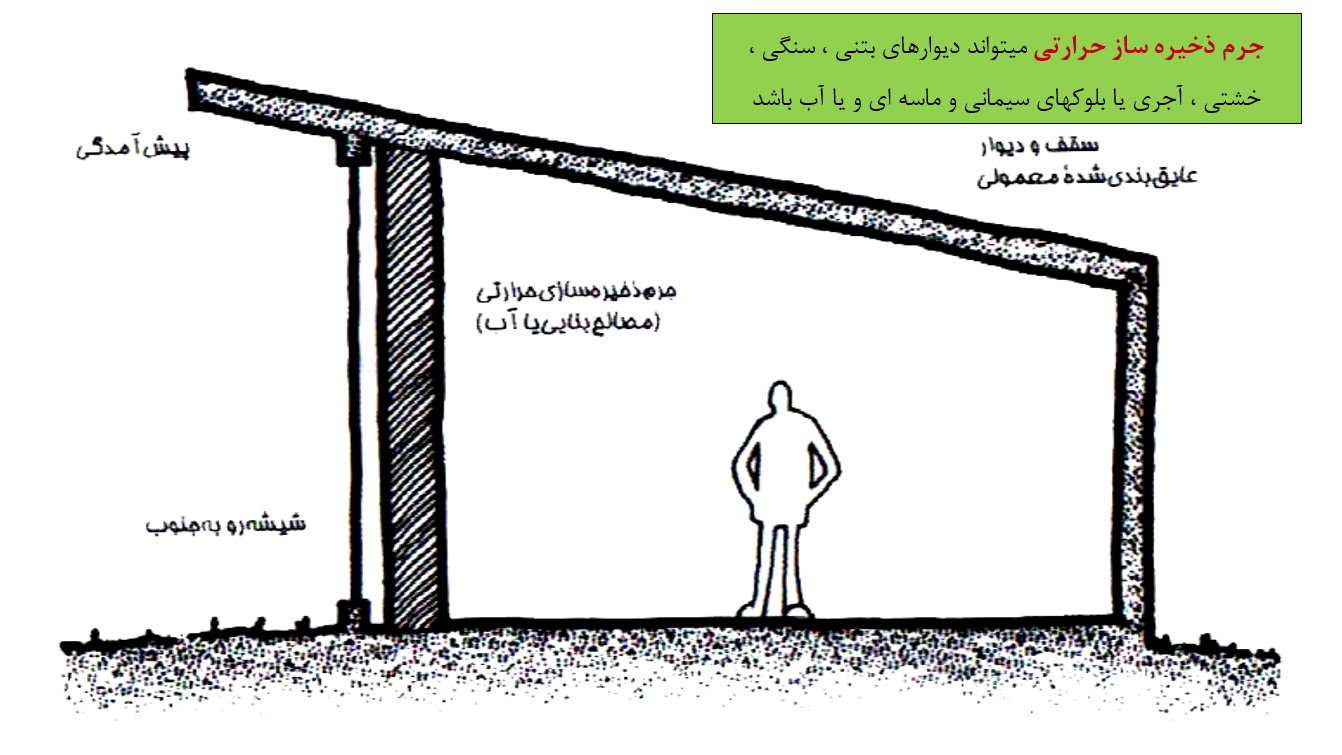

جسم خازن حرارت ، می تواند از مصالح بنایی یا سطوح پوشیده از آب یا هر جزء دیگری که قابلیت جذب گرما و ظرفیت گرمایی بالایی دارد ، تشکیل شود.
این جسم معمولاً ۱۰ سانتی متر از شیشه فاصله دارد، گرما را در خود انباشت می کند و پس از مدتی آن را به محیط خود پس می دهد.
