درز انقطاع ؛ نحوه اجرا و اشکالات اجرایی

در این نوشته نکاتی پیرامون اجرای درز انقطاع ، پرکردن درز انقطاع ، عواقب عدم اجرای صحیح درز انقطاع و .. ارائه شده است.

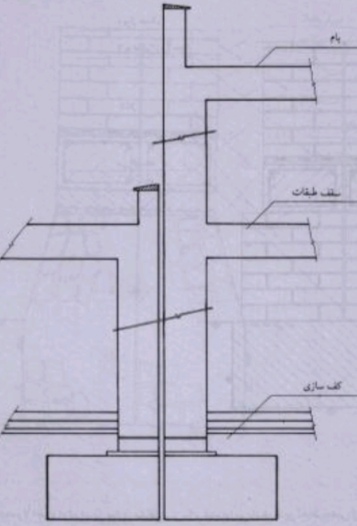

تعریف درز انقطاع :

مطابق بند 1-4-1 آیین نامه 2800 ، جهت حذف و یا کاهش خسارت و خرابی ناشی از ضربه ساختمانهای مجاور به یکدیگر ، ساختمانها باید با پیش بینی درز انقطاع از یکدیگر جدا ساخته شده و یا با فاصله ای حداقل از مرز مشترک با زمین های مجاور ساخته شوند .

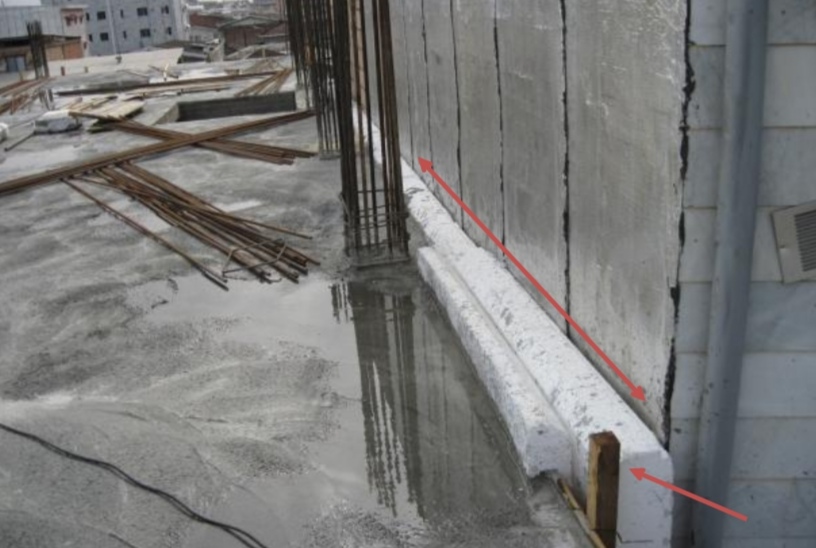

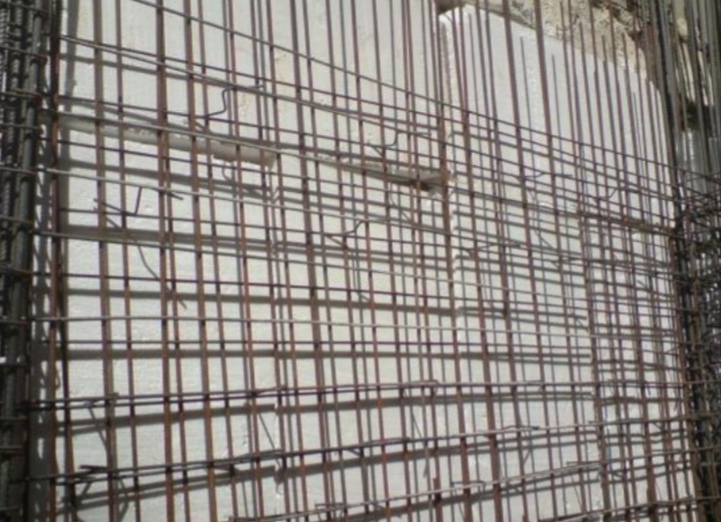

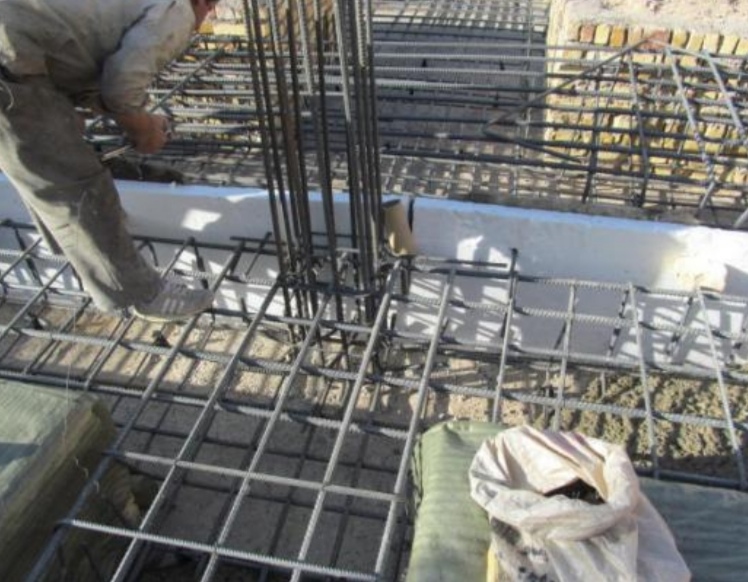

پر کردن درز انقطاع :

✅ این فاصله را می توان در محل های لازم با مصالح کم مقاومت که در هنگام زلزله در اثر برخورد دو ساختمان به آسانی مصالح مزبور خرد می شوند، پر کرد.

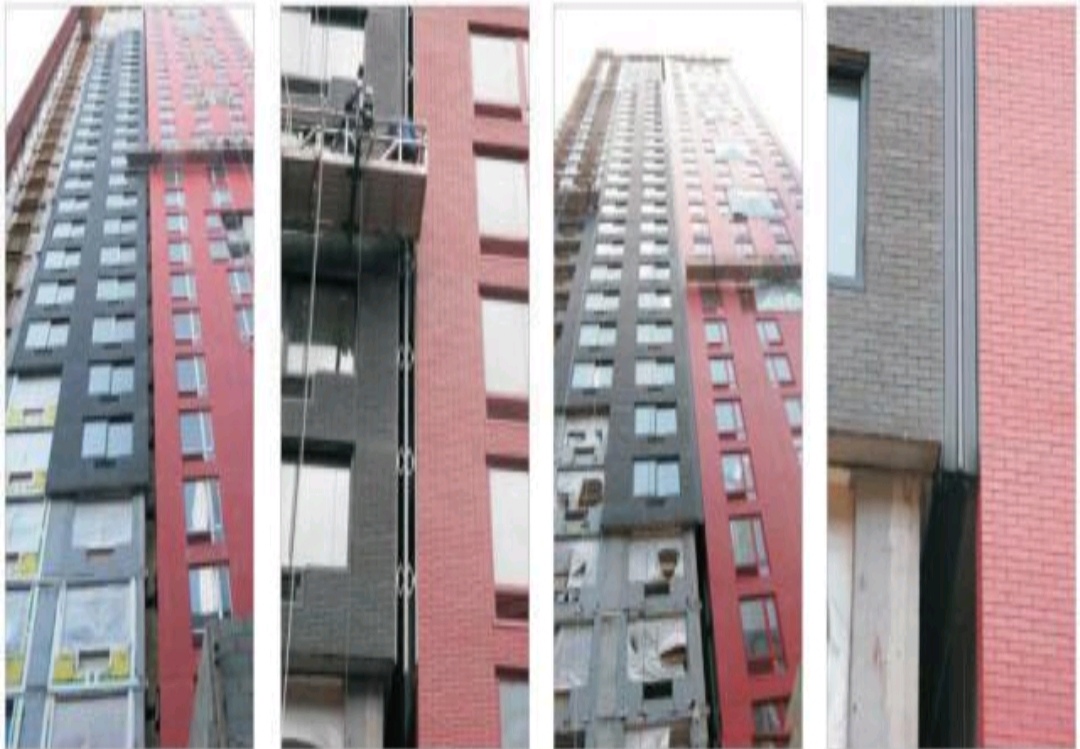

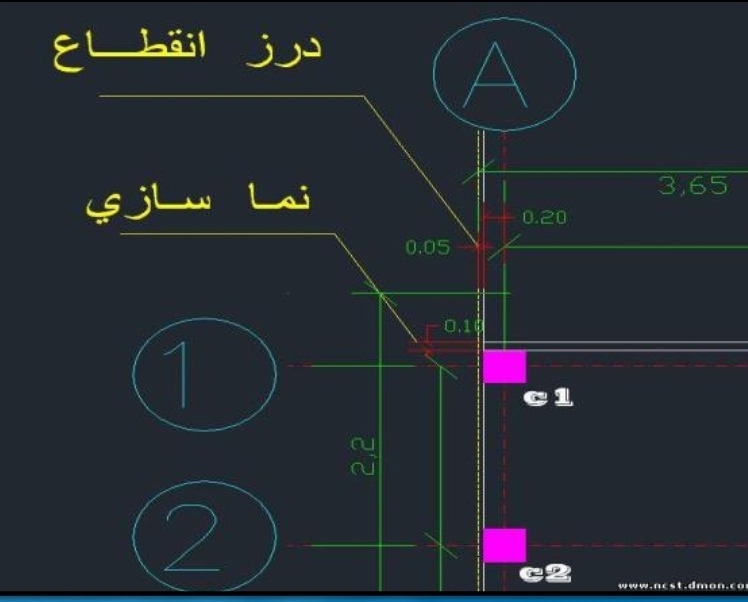

🔵 عرض درز انقطاع :

✅ در ساختمان های با هشت طبقه و کمتر، فاصله هر طبقه تا مرز زمین مجاور حداقل باید ۰.۰۰۵ ارتفاع آن طبقه از تراز پایه باشد.

✅ در ساختمان های با بیشتر از هشت طبقه یا با اهمیت زیاد و خیلی زیاد،‌ حداقل فاصله هر طبقه ساختمان از زمین مجاور باید ۷۰٪ تغییر مکان جانبی غیرخطی طرح در آن طبقه منظور گردد.

نکته نظارتی :

عدم رعایت درز انقطاع بر اساس نقشه‌های مصوب، که این موضوع علاوه بر محکومیت‌های انتظامی، منجر به محکومیت‌های قضایی برای ناظر نیز می‌گردد.

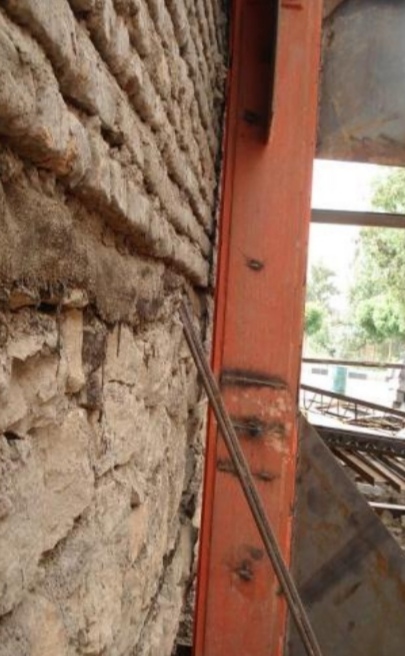

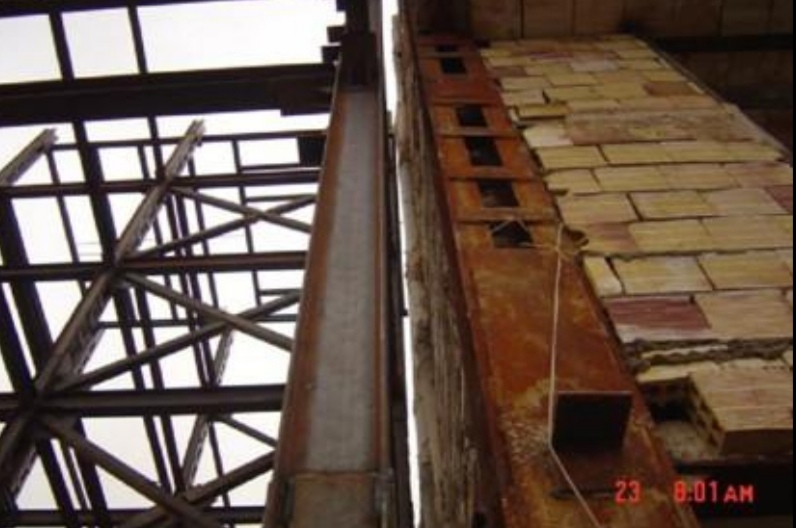

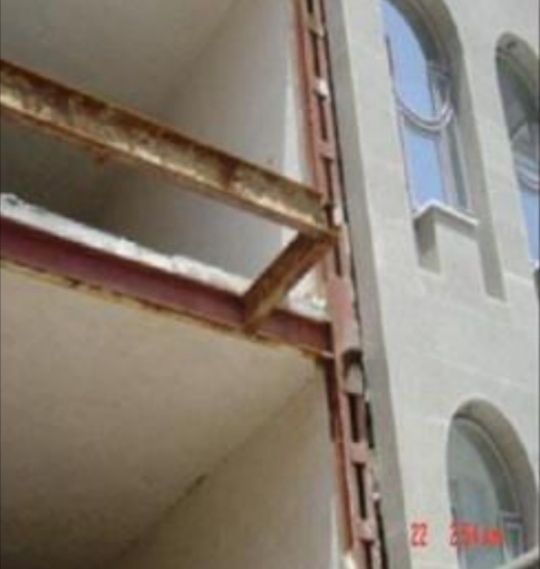

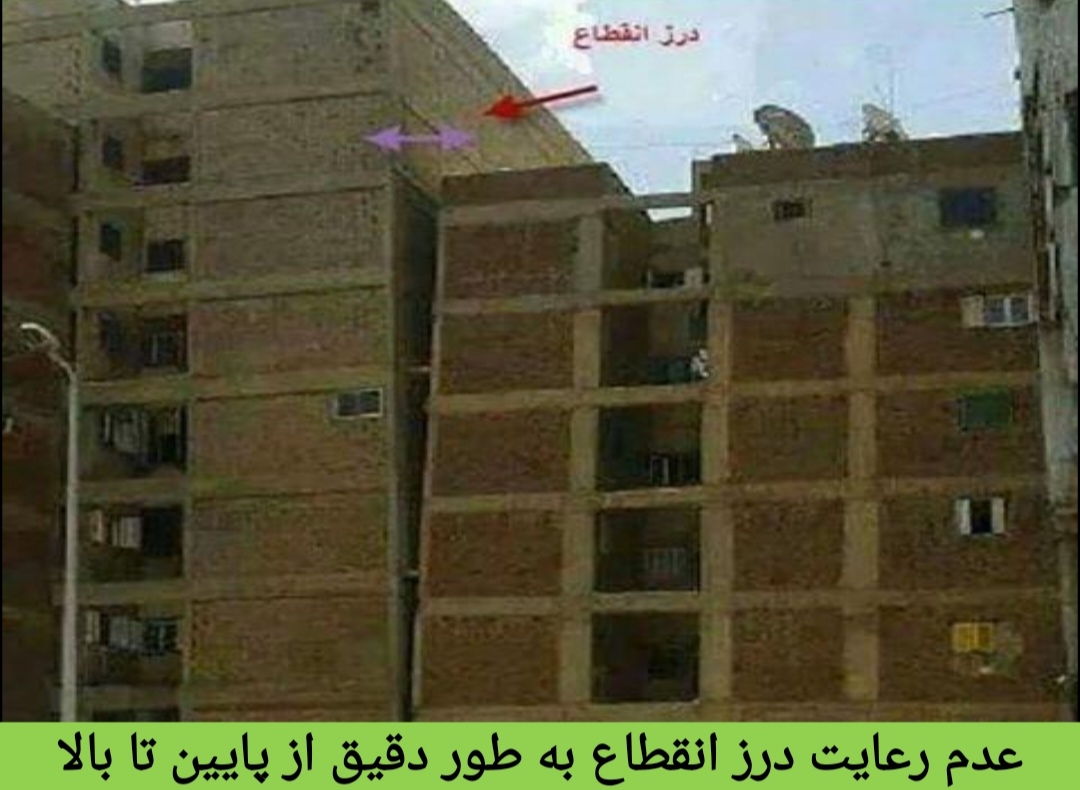

🔵 ایراد اجرایی

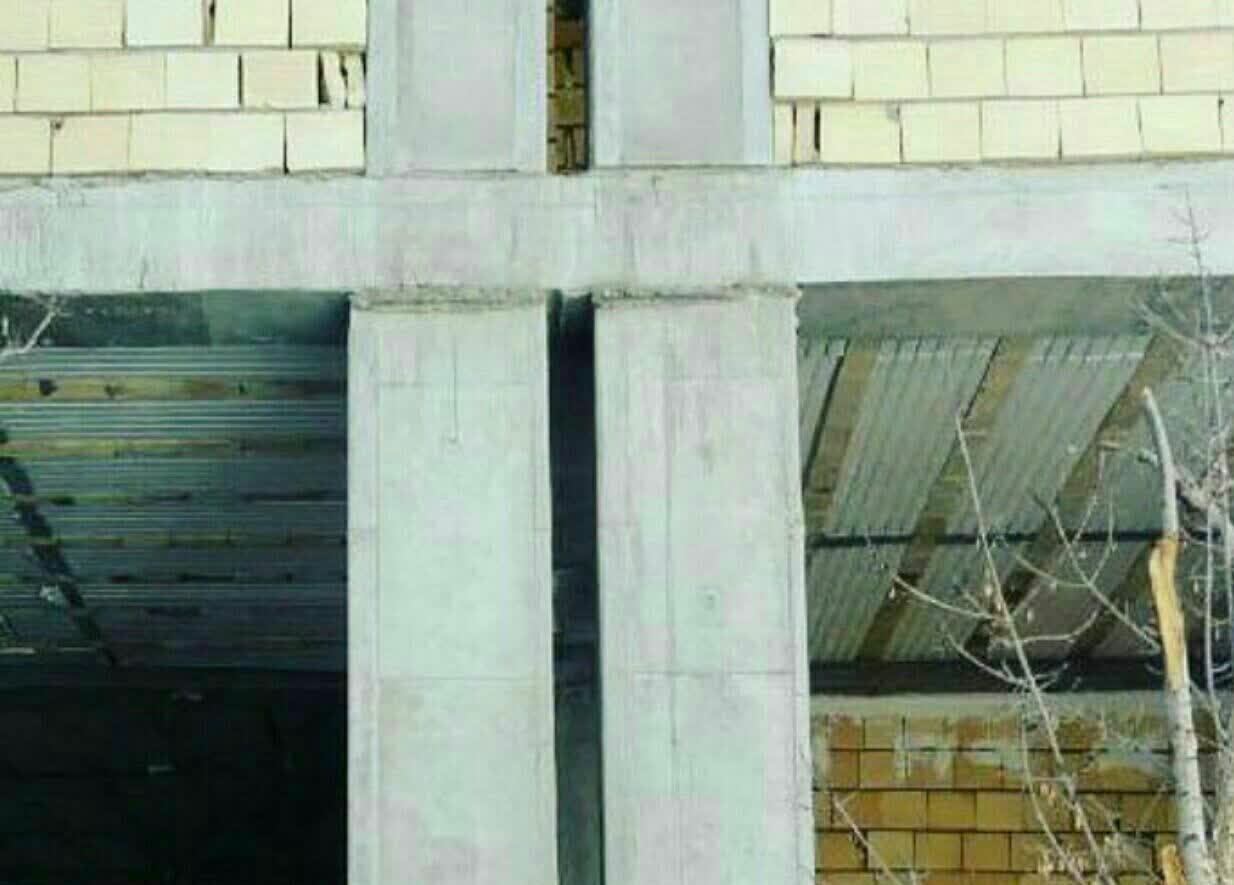

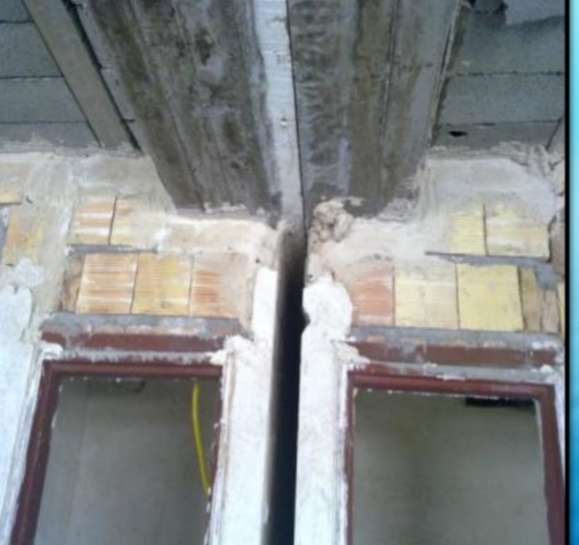

✅ اتصال سقف در محل درز انقطاع

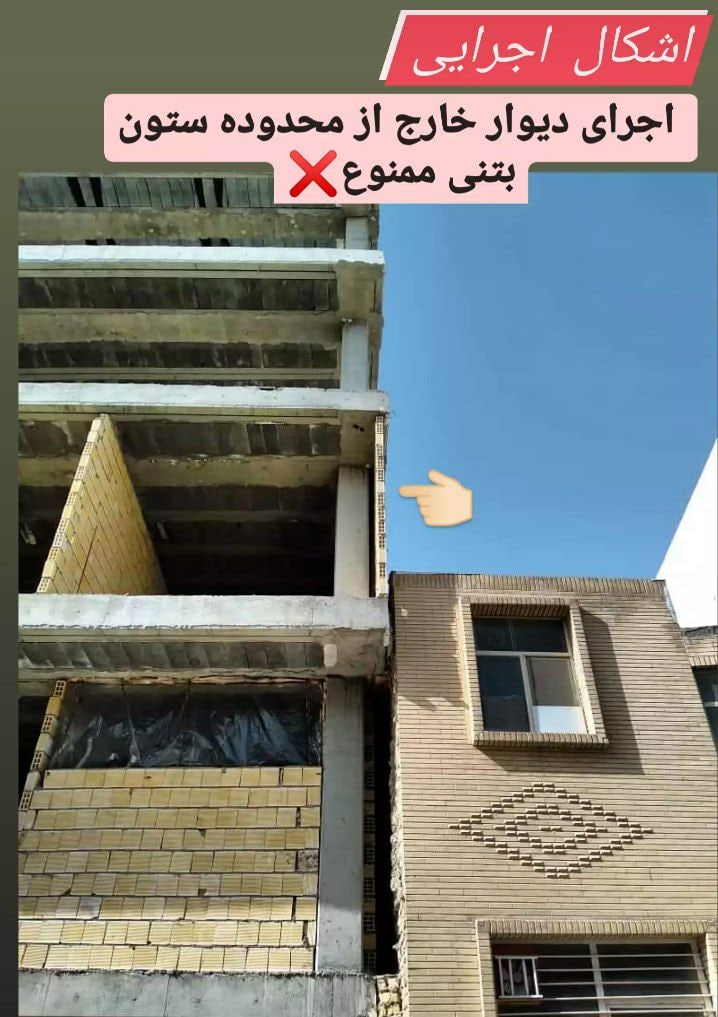

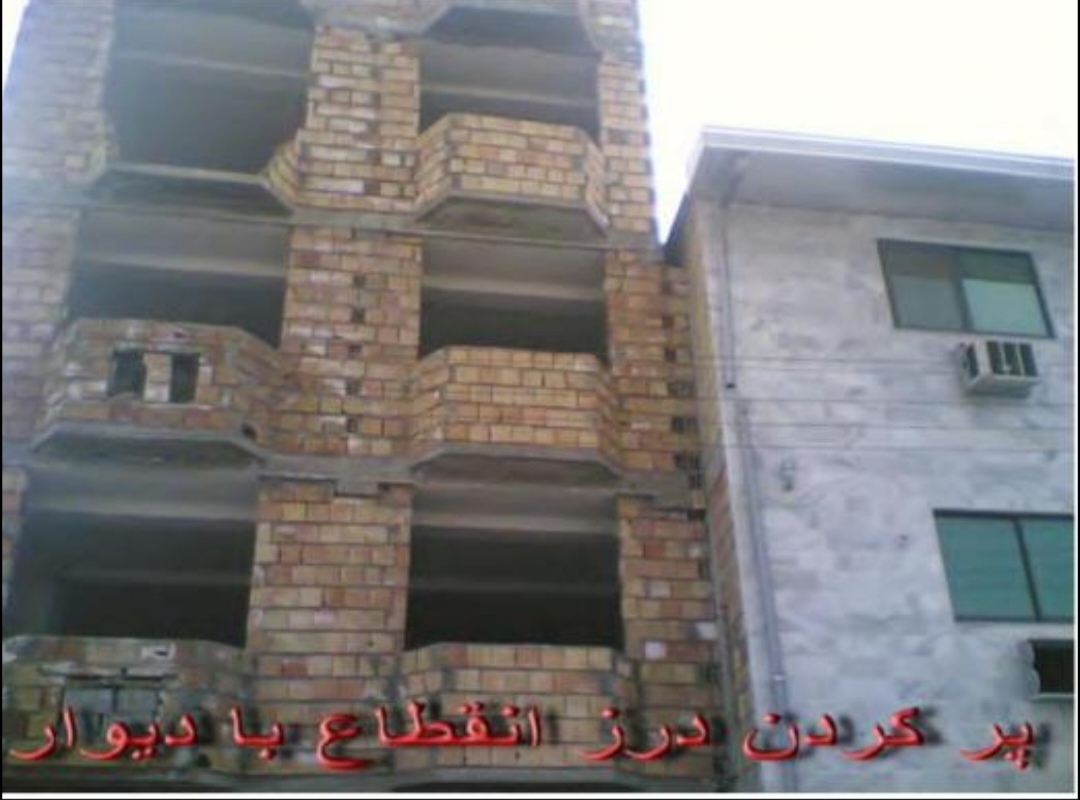

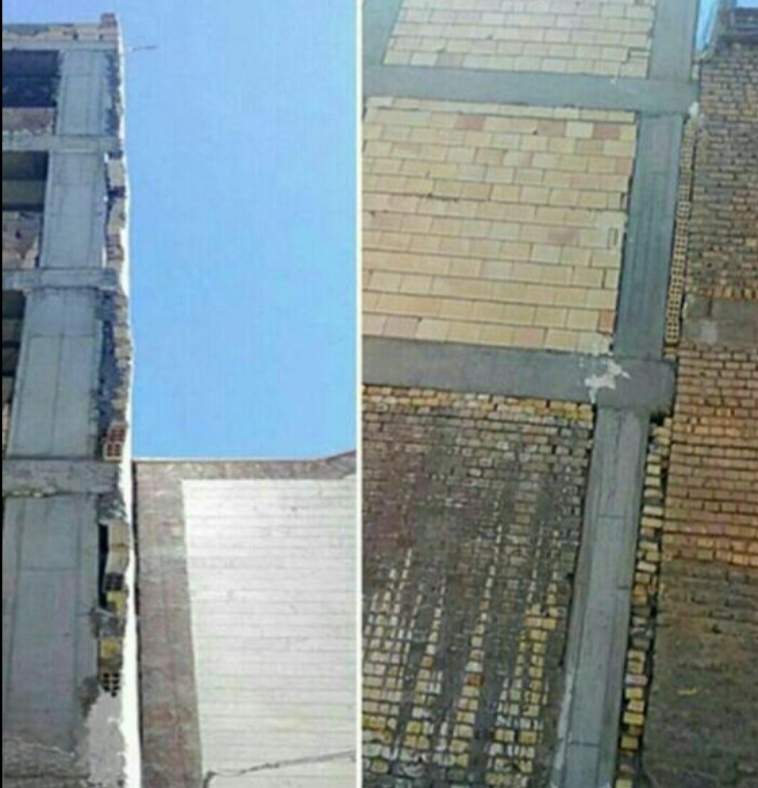

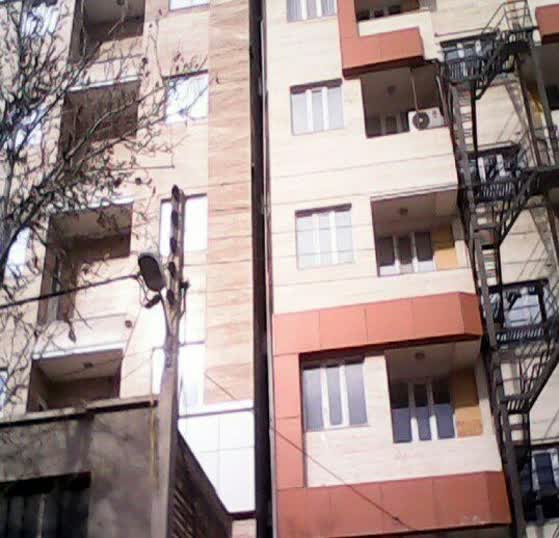

اجرای دیوار در درز انقطاع :

نمونه عواقب عدم رعایت درز انقطاع :

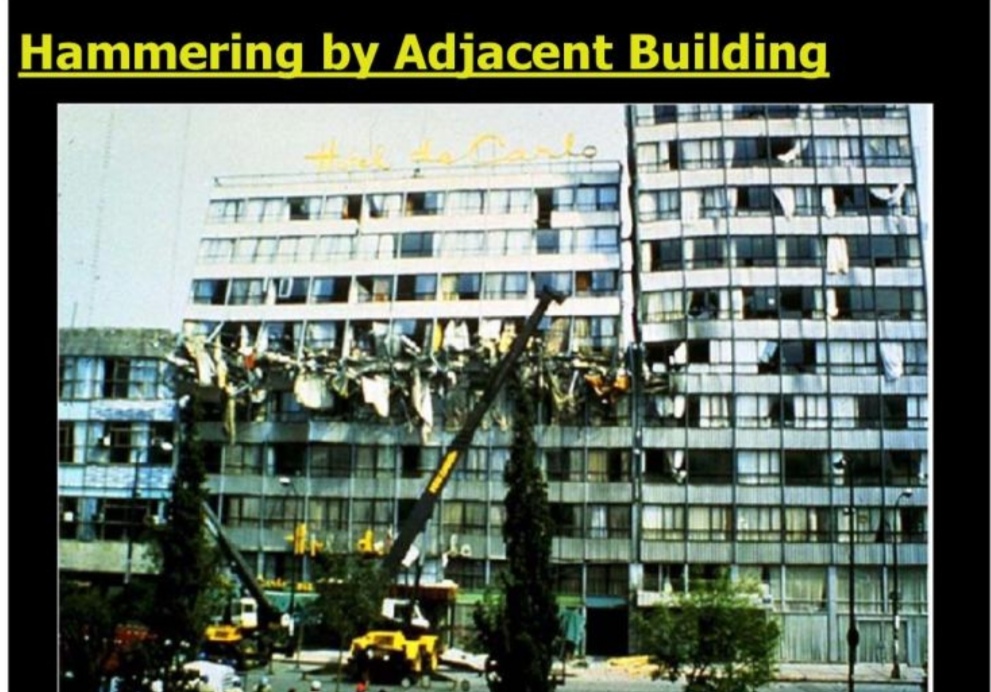

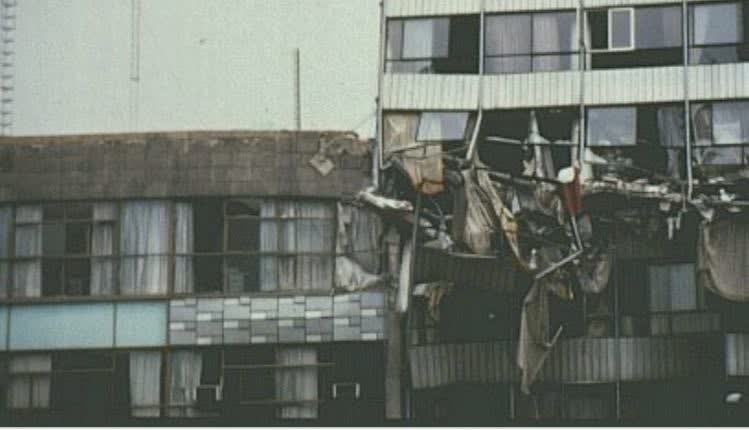

🔵 تاثیر ضربه ساختمان های مجاور در زمان وقوع زلزله (لزوم رعایت فاصله درز انقطاع)

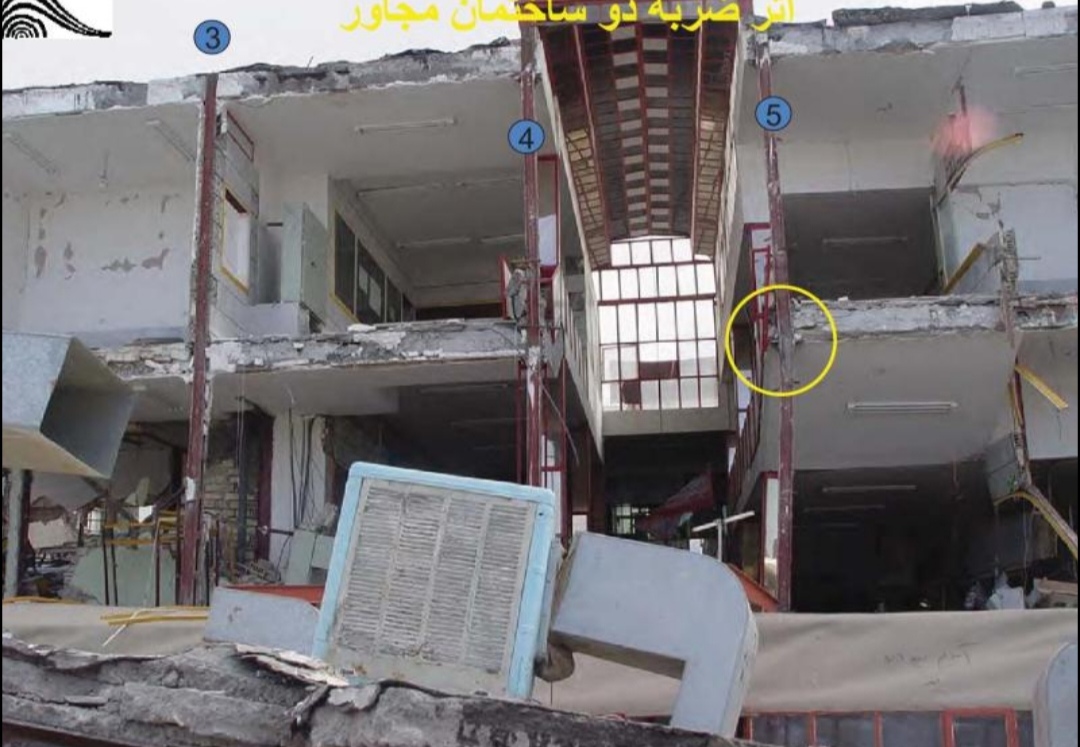

نمونه ای از عواقب عدم رعایت درز انقطاع در زلزله بم :
