آماده سازی درز جوش

بحرانی ترین قسمت فلز پایه، درز جوش است یعنی ناحیه ای است که برای پذیرش فلز جوش به شکل اتصال، آماده سازی می شود. در این نوشته نکات ویژه  و مهمی در مورد سر به سر نمودن ورق ها و اماده سازی درز جوش بیان می شود .

مواردی که قبل از جوشکاری در مرحله ی آماده سازی و سربه سر نمودن ورقها ، باید کنترل شود، عبارتند از :

1 .زاویه ی شیار

2 .دهانه ی ریشه

3 .پیشانی ریشه

4 .هم محوری درز

5 .پشت بند

6 .تمیز بودن درز اتصال

در ادامه تصاویری همراه با توضیحات از این موارد ارائه می گردد :

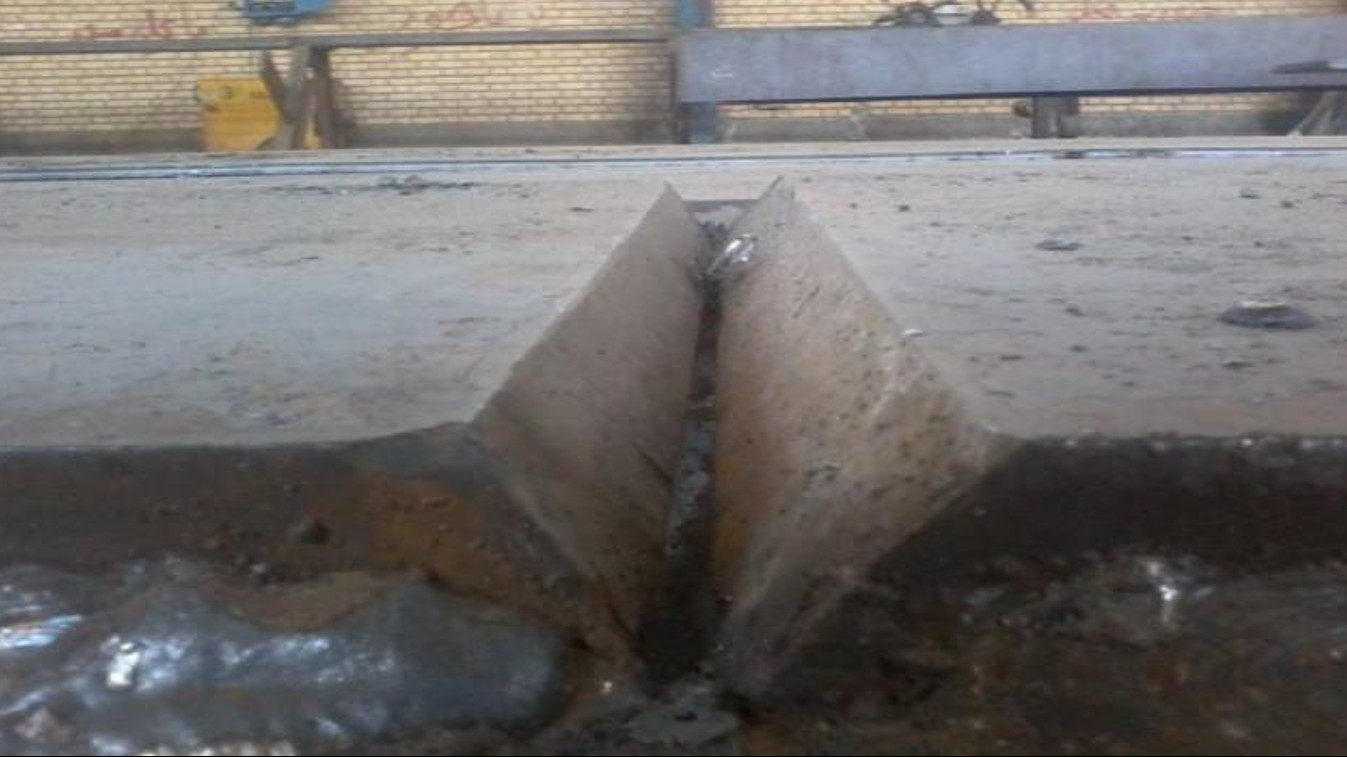

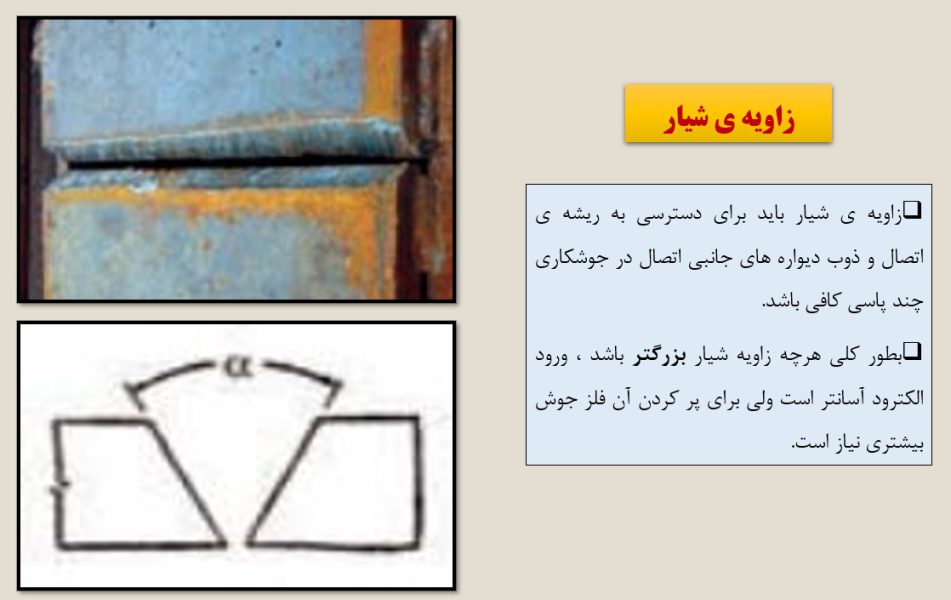

  • زاویه شیار :

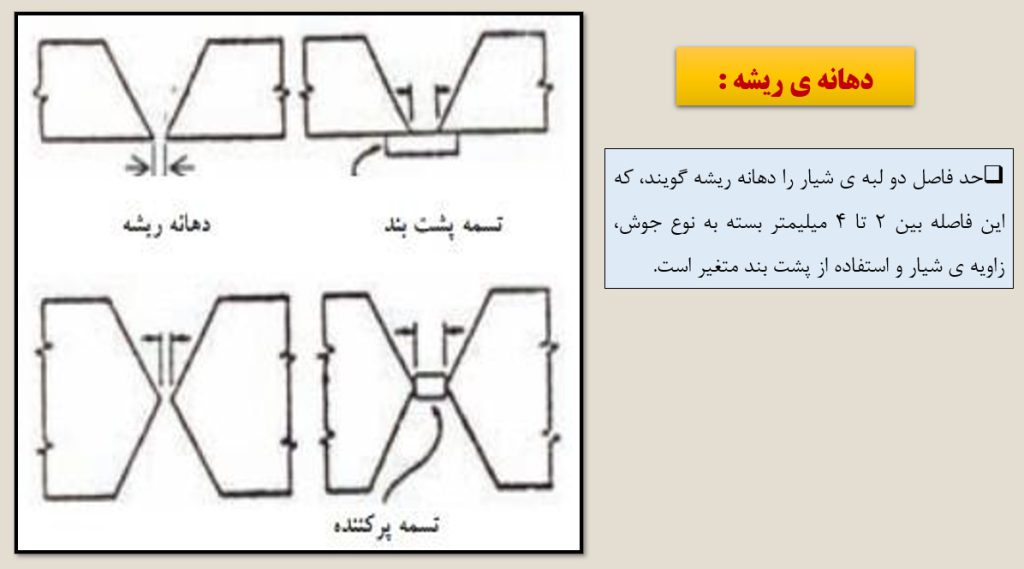

  • دهانه ی ریشه :

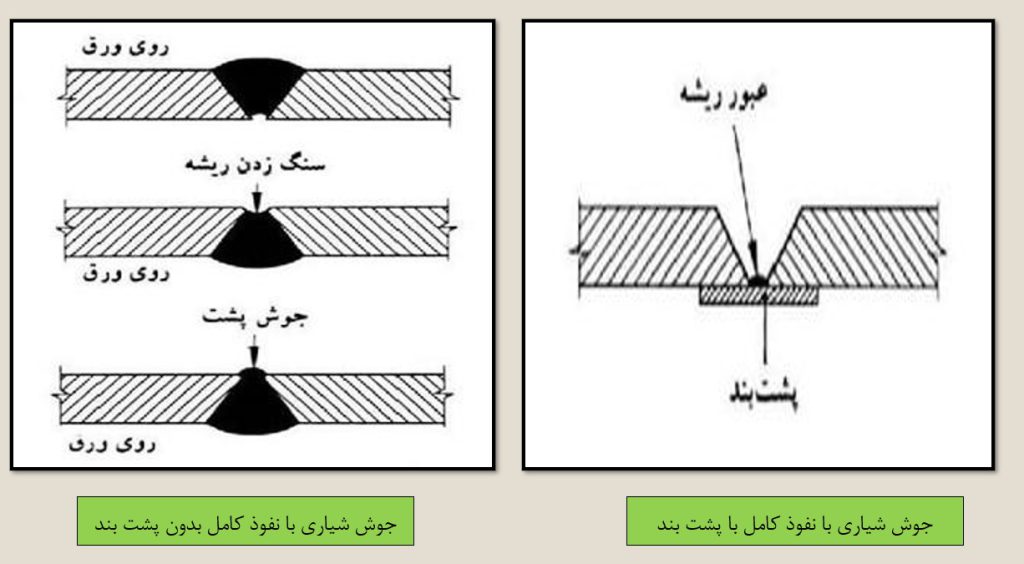

جوشکاری دهانه ی ریشه با پشت بند یا بدون پشت بند :

-درصورت عدم استفاده از تسمه ی پشت بند، عدم ذوب ریشه خیلی مهم نیست، چون می توان ریشه جوش را از پشت سنگ زده و جوش پشت را انجام داد. در این حالت دهانه ی ریشه کوچک در نظر گرفته می شود.

-در جوشکاری با تسمه ی پشت بند، دهانه ریشه بازتر گرفته می شود تا قطعه ی پشت بند نیز خوب ذوب شود، چون در این حالت نمی توان پشت جوش را سنگ زد و همچنین سوختن لبه های تیز مطرح نیست.

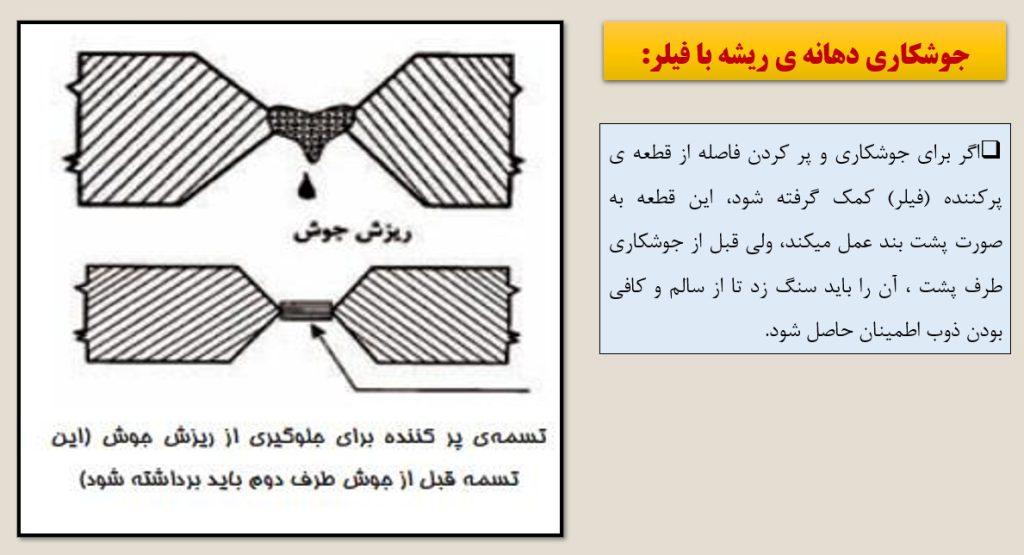

  • جوشکاری دهانه ی ریشه با فیلر:

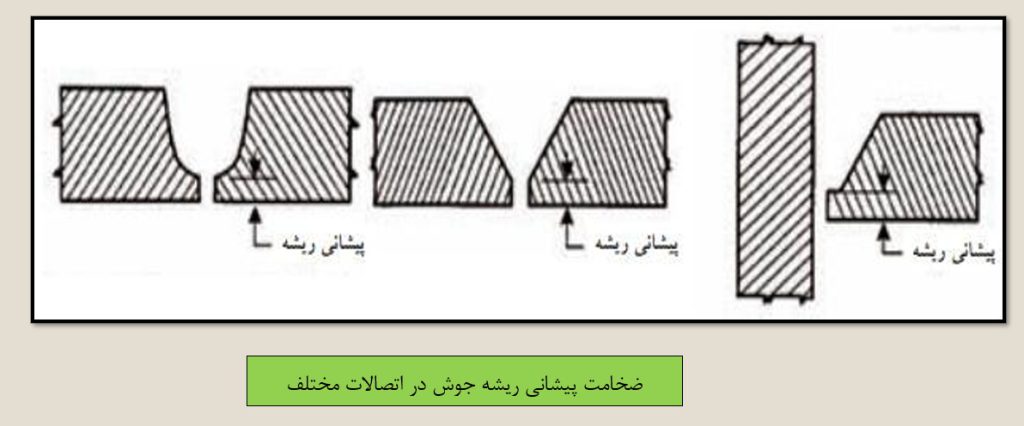

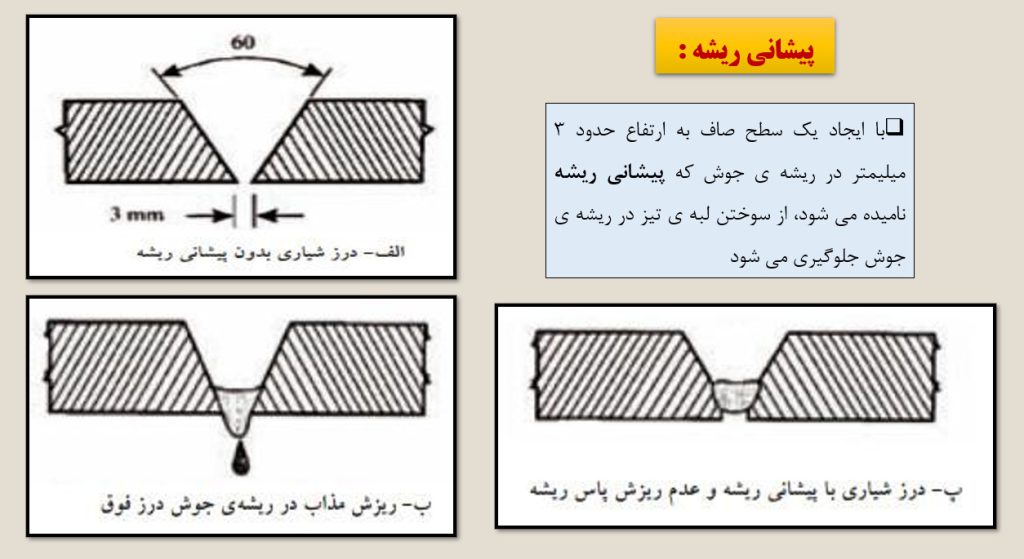

  • پیشانی ریشه :

همچنین میزان حداکثری برای پیشانی ریشه وجود دارد تا در هنگام جوشکاری طرف دیگر، جوش طرف پشت با جوش اولین پاس در هم آمیزد و اتصال سالمی را تامین نماید.
