طاق ها
رایگان
- ساده‌ترین تعریفی که می‌توان برای طاق با رعایت اصطلاحات معماری عنوان کرد این است که طاق حرکت یک یا چند چفد در امتداد یک محور یا محورهای مختلف است در سطحی محصور ما بین دو دیوار باربر یا حد اقل چهار ستون باربر.
-در مبحث طاقها دو اصل عمده موردنظر است:
1- ترسیم و کارکرد انواع طاقها 2-طرز اجرا.
-طاق که همان پوشش بزرگ مرکزی اطاق است داخل چهار عدد تویزه حمّال با قوسهای تیزه دار هشت قسمتی که مجموعاً زمینه مربعی شکل را تشکیل داده اند و پای تویزه ها روی پایه های باربر طرفین همتراز روی رفها قرار گرفته اند می باشد نوع پوشش طاق مرکزی کاسه و عرقچين چهار طرف پوش است که پای آنها از نوک تیزه تویزه ها بطرف پائین ادامه پیدا کرده است و نیز می توان بدین تعریف باشد که طاق مرکزی از گوشه های پایین تویزه ها از چهار طرف بطرف انفرادی پر شده و در مقطع نوك تویزه ها به هم متصل گردیده و از پای عرقچين مدور تا رأس آن بصورت کاسه پوشیده شده است و در قسمت طرفین عرقچين طاقهای واریخته ای هستند که یک پای آنها روی دیوار قرار گرفته است.
مباحث مطرح شده درداخل این پاورپوینت را میتوانیددرقسمت "اطلاعات بیشتر"ملاحظه بفرمایید.
منبع:mycivil.ir
مباحث مطرح شده دراین پاورپوینت:
- تعریف طاق
- پوشش طاق هشتی
- طاق دالان ورودی
- پوشش طاق اتاق سه دری اوّل
- طاق ایوان پیشکم
- طاق مهتابی
- انواع طریقه پوشش
- خصوصیات طاق و گنبدها در مناطق گرم و خشک
- خصوصیات طاق و گنبدها در مناطق سرد

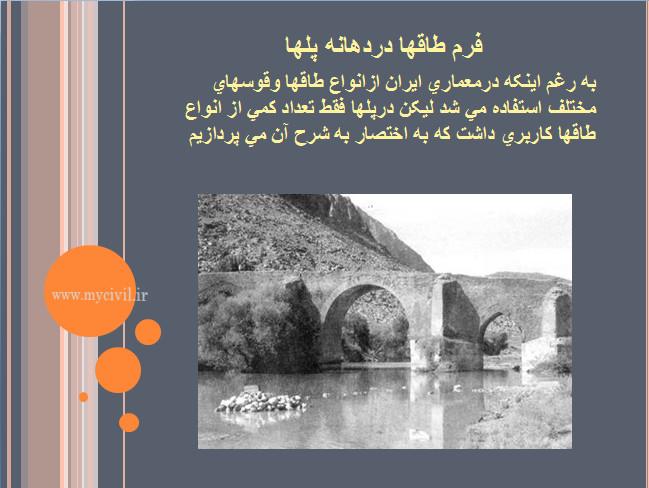

- فرم طاق ها در دهانه پلها
- طاق هلوچین یا بیض
- هلوچین تند
- هلوچین کند
- هلوچین کفته
- طاقهای تیزه دار
- طاق پنج یا هفت
- طاق چمانه
- طاق چهار بخش
- سایر طاق ها
- .روش اجرای طاق ها
- .اجرای ضربی
- اجرای رومی
- .اجرای طاق چهاربخش
- .روش های خنثی سازی رانش متاثر از وجود طاق ها
- .استفاده از مهارچوبی در طاقها
- .کانه یا کنو
- .کنوهای پنهان
- .کنوهای آشکار
- احداث طاق
- .میل راهنما
- .پشتبند
- . مزایای طاق ها و قوس ها
نمونه ای ازمطالب قرارگرفته درداخل این پاورپوینت:
پوشش طاق اتاق سه دری اوّل (اتاق خط ونقاشی):
این پوشش ازنوع چشمه پوش (سه چشمه) است ، (تکرار چشمه ها)
در این طاق پس ازنصب قالب های گچی تویزه که روی پایه های باربر در طرفین طاق و کنار اسپرهای روی سه دری و بدنه مقابل تویزه های اجراء گردیده اند و در قسمت میانی دهانه نیز دو عدد تویزه با پوشش ضربی یک خشتی بر بدنه قالب ها اجراء شده و سپس چشمه ها از روی قوس پا تو پای جومگاه شروع شده و در رأس چشمه بسته شده است پوشش چشمه از نوع تیغه یا تله پوش با اجرای لاپشت است کل فشار عمودی این طاق روی دیوار های باربر دو طرف است ومقدار کمی از فشار افقی نیز روی پایه ها و عمل فشار افقی این نوع پوشش بر تویزه های مجاور اسپر ها وارد شده که بخشی از فشار توسط سیم های تابیده خنثی گردیده است.
