مشکل نصب بادبنددر سمت خانه همسایه ونصب بادبندبه صورت پیچی(170 اسلاید)

-در مواقعی که موقعیت بادبند در کنار دیوار همسایه می باشد ، جوشکاری اتصالات بادبند به درستی انجام نمی شود. در این حالت جوشکار به علت عدم دسترسی کامل به پشت کار ، نمی تواند جوش مناسبی را برای اتصال مهاربند به ورق اتصال بدهد. این معضل بسیار در ساختمانهای فلزی مشاهده میشود و متاسفانه زیاد هم مورد توجه ناظرین قرار نمی گیرد

-معمولا در طرح های معماری موقعیت بادبندها در مجاورت همسایه داده میشود و بادبندهای طرح شده در آن قسمت نیاز به جوشکاری دارند تا طول جوش برای اتصال و انتقال نیروی کششی یا فشاری ناشی از نیروی زلزله به گاست شبکه مقاوم خرپای تامین بشود . (همان مسیر انتقال نیرو ) و چون بادبند در مجاورت دیوار همسایه قرار دارد اکثر جوشکار ها از جوش بادبند به گاست قسمت دیوار همسایه صرف نظر میکنند .

-حتی نکته دیگه ایی که در این خصوص می توان گفت وضعیت جوشکاری ایجاد شده برای جوشکار هست، یعنی جوشکار مجبور به جوش سر بالا در آن قسمت می باشد .متاسفانه به علت توانایی اندک جوشکارها در جوش سربالا ، ما شاهد یکی دیگر از مشکلات در حین ساخت خواهیم  بود .

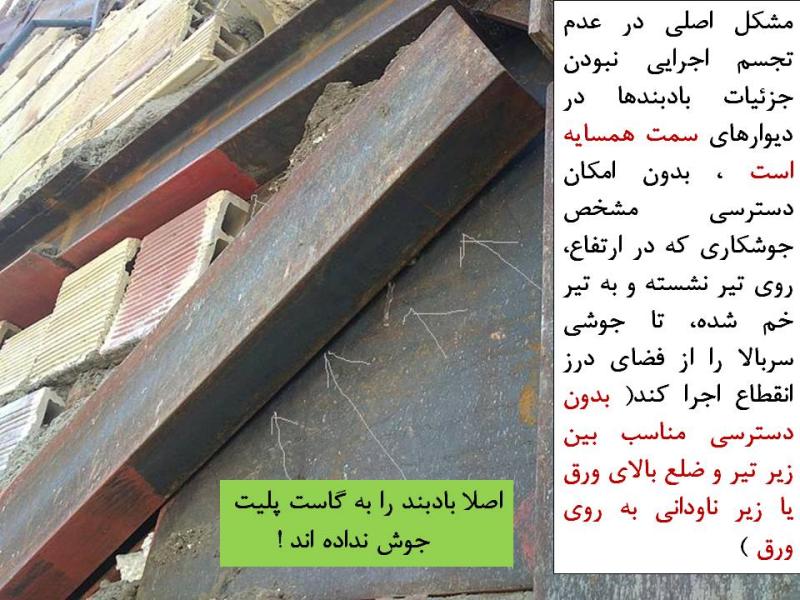

-مشکل اصلی در عدم تجسم اجرایی نبودن جزئیات بادبندها در دیوارهای سمت همسایه است ، بدون امکان دسترسی مشخص جوشکاری که در ارتفاع، روی تیر نشسته و به تیر خم شده، تا جوشی سربالا را از فضای درز انقطاع اجرا کند( بدون دسترسی مناسب بین زیر تیر و ضلع بالای ورق یا زیر ناودانی به روی ورق )

• روشهای حل مشکل جوشکاری بادبند در سمت خانه همسایه :

-روش اول : استفاده از بادبند پیش ساخته : بهترین روش برای حل مشکل اجرای بادبند در سمت خانه همسایه ، استفاده از بادبند به صورت پیش ساخته است . به طوری که بادبند به ستون ها در پای کار جوش داده شده و بعد برپا شود. در این روش احتیاج به جرثقیل های قوی برای بلند کردن و برپا کردن قاب ها می باشد . برای ساخت قاب ها هم ، احتیاج به فضای بیشتری در کارگاه می باشد و در کارگاه های کوچک با فضای محدود ، نمیتوان از این روش استفاده کرد .

-روش دوم : استفاده از اتصالات پیچی  : در مواردی که مهاربند در سمت همسایه قرار میگرد ، به طور کلی ، اتصال جوشی اتصال خوبی نیست به علت اینکه هم جوشکار روی کار تسلط ندارد و هم از جوش سربالا نمی توان جلوگیری کرد. در این موارد میتوان با نظر طراح از اتصال پیچی استفاده نمود که بسیاری از مشکلات اتصال جوشی را ندارد ،  گرچه این روش هم بعضا چندان آسان نیست (نگه داشتن مهره در سمت همسایه) ولی به مراتب از جوش بهتر است.

-روش سوم : اصلاح جزئیات اتصالات با توجه به محدودیت های اجرایی : اگر به خاطر شرایط کارگاه ، امکان ساخت قاب همراه با بادبند در محل پروژه نباشد و هم چنین تمام اتصالات در نقشه جوشی بوده و امکان اصلاح نقشه ها و استفاده از اتصالات پیچی نباشد ، تنها راه باقیمانده ، اصلاح جزئیات اتصالات و مقاطع مورد استفاده است .

-جزئیات اتصالات هم شامل دو بخش میشود :

• بخش اول : اصلاح اتصالات ورق بادبندی به تیر و ستون ( جوش از یک طرف- استفاده از جوش نفوذی – افزایش ابعاد و ضخامت گاست پلیت و .. )
• بخش دوم : اصلاح اتصال بادبند به ورق بادبندی  ( اجرای بادبند به صورت تک– اجرای بادبند دوبل به صورت باکس – استفاده از مقطع سپری )

-از لحاظ جانمایی بادبندها ، برای کاهش پیچش ، در بیشتر موارد بادبندها در اضلاع بیرونی ساختمان قرار میگرند و به لحاظ معماری برای اینکه بادبند کمترین مزاحمت را داشته باشد ، در بین اضلاع بیرونی ، ضلع های طرف ساختمان همسایه در اولویت قرار دارد ، در نتیجه مشکل مربوط به جوشکاری بادبند در سمت همسایه ، تقریبا در تمام ساختمان های بادبندی وجود دارد و اشکالی بسیار رایج است و باید برای حل این مشکل راه حل های مهندسی و تایید شده ای ارائه کرد که متاسفانه در هیچ کدام از آئین نامه ها در این مورد کوچکترین توضیحی ارائه نشده و میتوان گفت این پاورپوینت ، اولین و تنها تحقیق جامع در مورد این مشکل اجرایی مغفول مانده است که با استفاده از تصاویر اجرایی مرتبط ، تمام راه حل های موجود برای رفع مشکل را مورد بررسی قرار داده است .
