اجرای وال پست مطابق با پیوست ششم آئین نامه 2800 در دیوارها با بلوک AAC
۱۶,۰۰۰ تومان

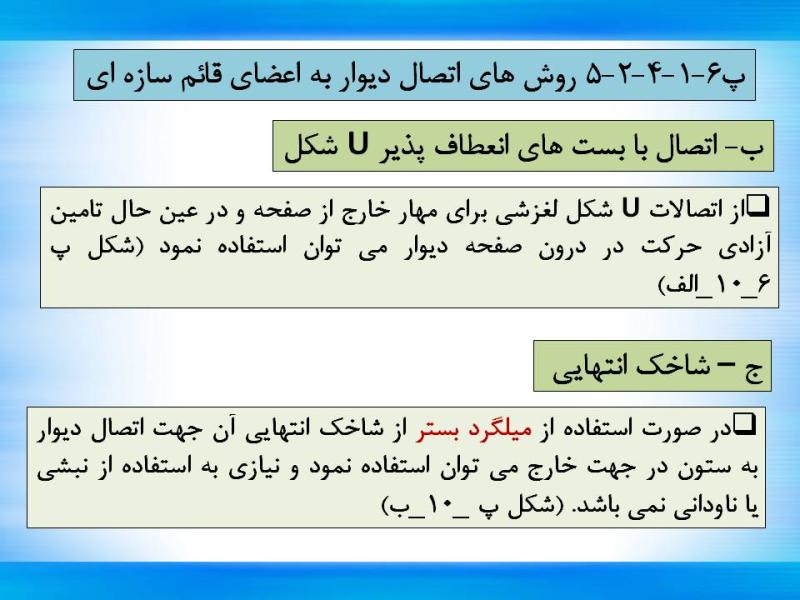

-طبق پیوست ششم آئین نامه 2800 ، نحوه اتصال دیوار به ستون تغییر کرده و به جای نبشی های سرتاسری از سه روش زیر استفاده می شود :
- 1-روش اتصال با استفاده از دو نبشی یا ناودانی منقطع
- 2-روش گیره و قلاب یا شاخک انتهایی
- 3-روش بست رادیکالی یا همان بست های انعطاف پذیر u شکل ( این روش بیشتر برای هبلکس استفاده می شود )

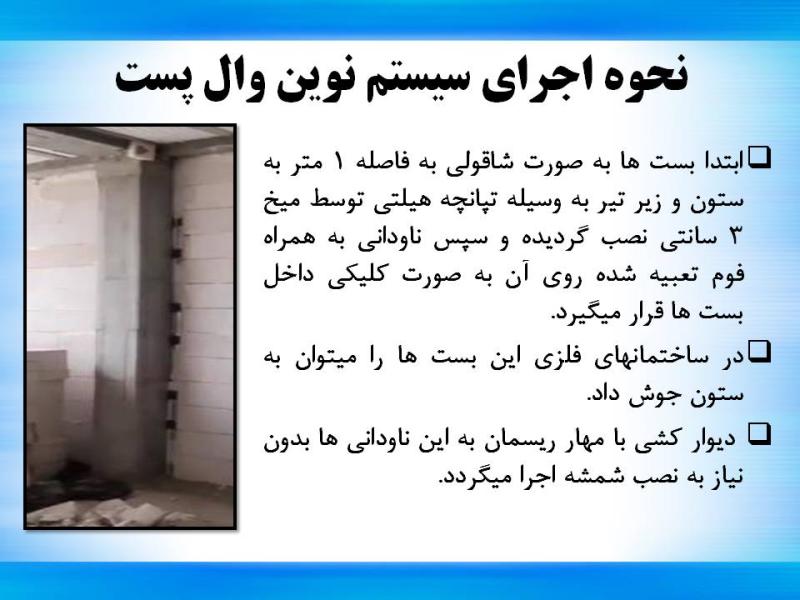

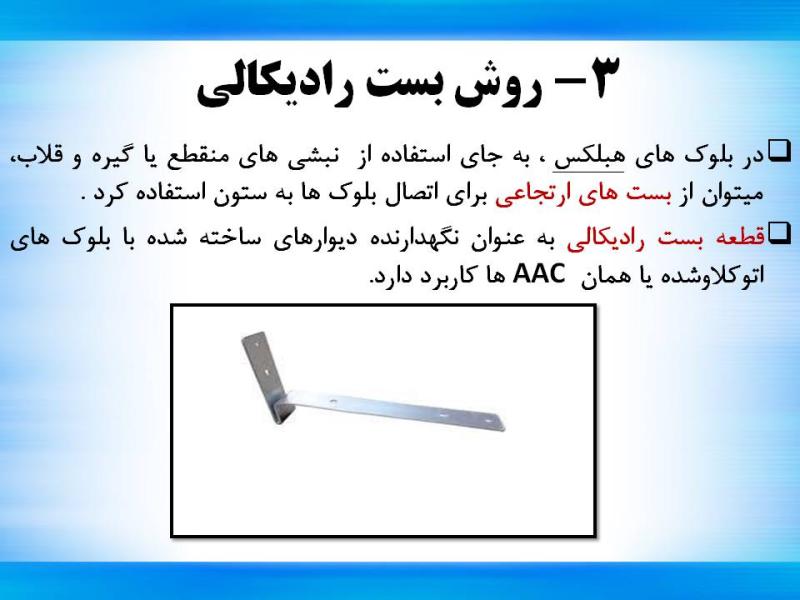

-روش بست رادیکالی :
در بلوک های هبلکس ، به جای استفاده از نبشی های منقطع یا گیره و قلاب، میتوان از بست های ارتجاعی برای اتصال بلوک ها به ستون استفاده کرد . قطعه بست رادیکالی به عنوان نگهدارنده دیوارهای ساخته شده با بلوک های اتوکلاوشده یا همان AAC ها کاربرد دارد.

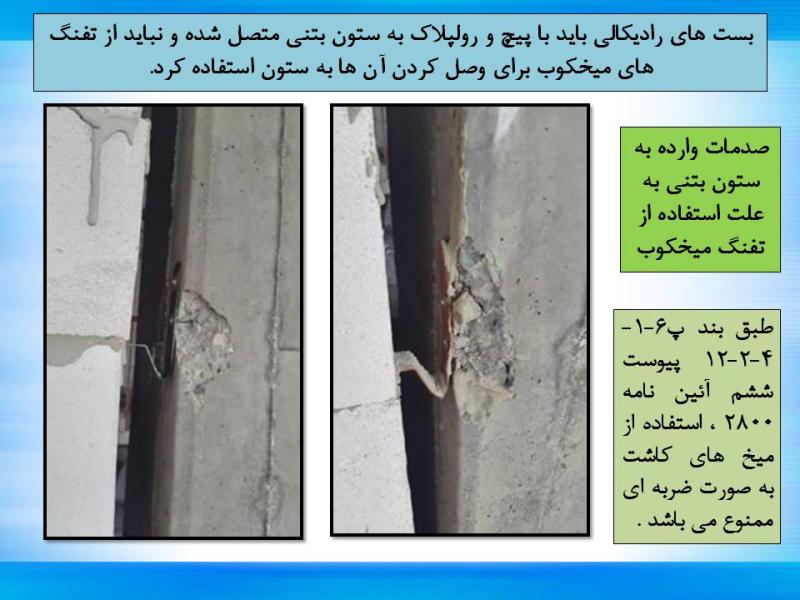

-قطعه بست رادیکالی به دلیل اینکه باید توسط میخ به بلوک متصل شود ، فقط در بلوک های توپر هبلکس استفاده میشود. این قطعه علاوه بر این که میتواند جایگزین نبشی کشی کنار ستون شود، در هشت گیرها نیز مورد استفاده قرار میگیرد. اتصال این قطعه به ستون در سازه های بتنی با پیچ و رولپلاک و در سازه های فلزی با جوش می باشد .
-جایگزین میلگرد بستر در دیوارهایی با بلوک هبلکس : مطابق پیوست ششم آئین نامه 2800در دیوارهای ساخته شده از بلوک باید از موارد زیر جهت یکپارچه سازي و حفظ پیوستگی دیوار استفاده نمود :
- المان مسلح کننده میلگرد بستر مورب یا نردبانی براي دیوارهای دارای ملات ماسه سیمان

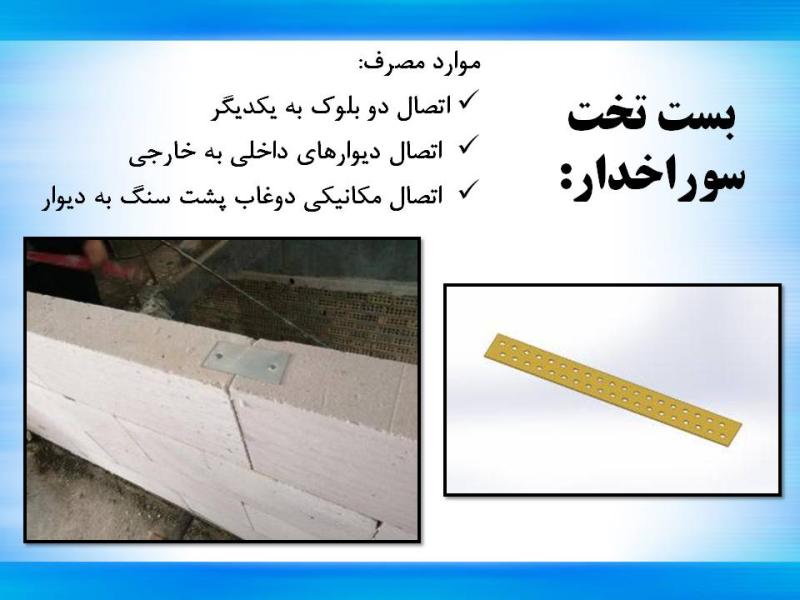

- و از بست های فولادی منقطع یا پیوسته برای دیوارهای دارای ملات بستر نازك
- و یا محصولات جدید مانند نوارهاي مش الیاف،
-با توجه به اینکه دیوارهای ساخته شده از بلوک هبلکس ، جزء دیوارهای دارای ملات بستر نازک محسوب می شوند ، باید از بستهای فولادی در آن ها استفاده نمود .
- نحوه اتصال دیوار با بلوک هبلکس به زیر سقف طبق بند پ6-1-4-2-6 :
-اتصال دیوار به زیر سقف باید به صورت اتصال لغزشی بدون اتصال مستقیم دیوار به سقف و با استفاده از مهار خارج از صفحه دیوار با قطعاتی از قبیل نبشی یا ناودانی اجرا شود .

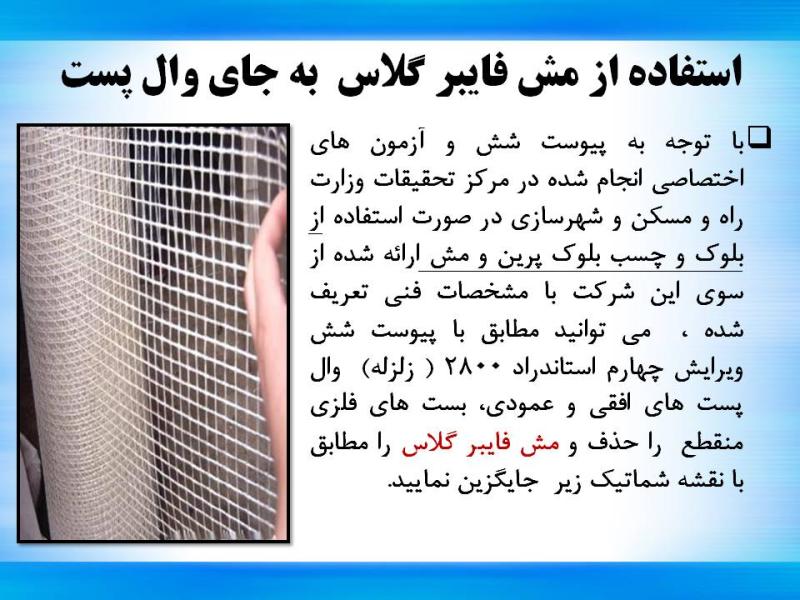

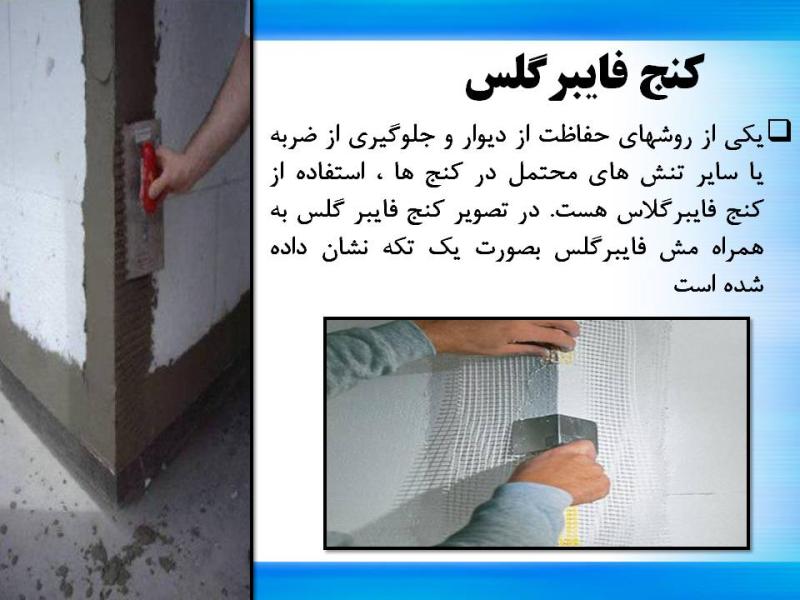

- استفاده از مش فایبر گلاس به جای وال پست :
با توجه به پیوست شش و آزمون های اختصاصی انجام شده در مرکز تحقیقات وزارت راه و مسکن و شهرسازی در صورت استفاده از بلوک و چسب بلوک پرین و مش ارائه شده از سوی این شرکت با مشخصات فنی تعریف شده ، می توانید مطابق با پیوست شش ویرایش چهارم استاندراد 2800 ( زلزله) وال پست های افقی و عمودی، بست های فلزی منقطع را حذف و مش فایبر گلاس را جایگزین نمایید.

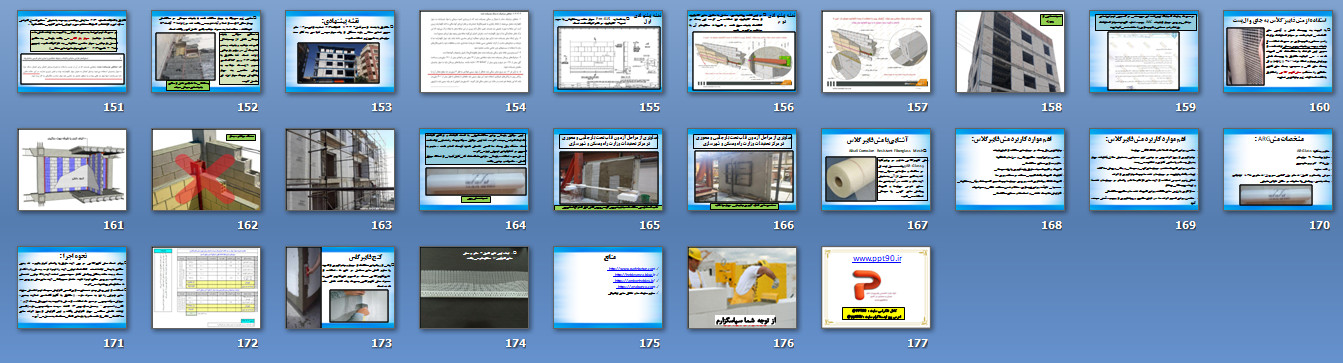

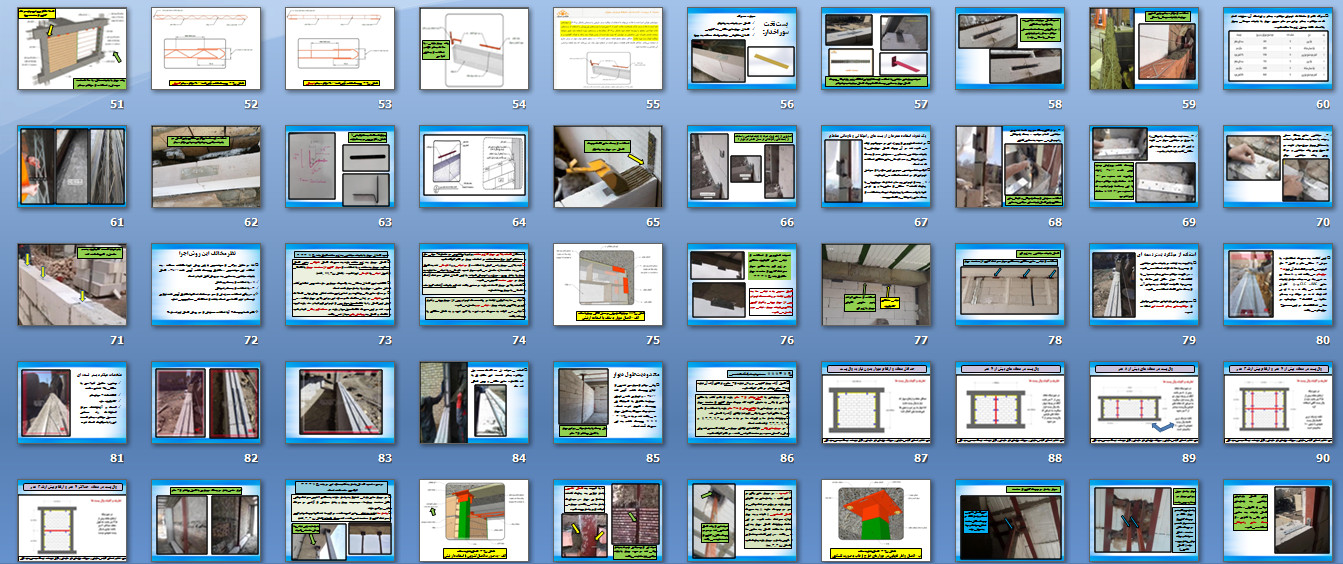

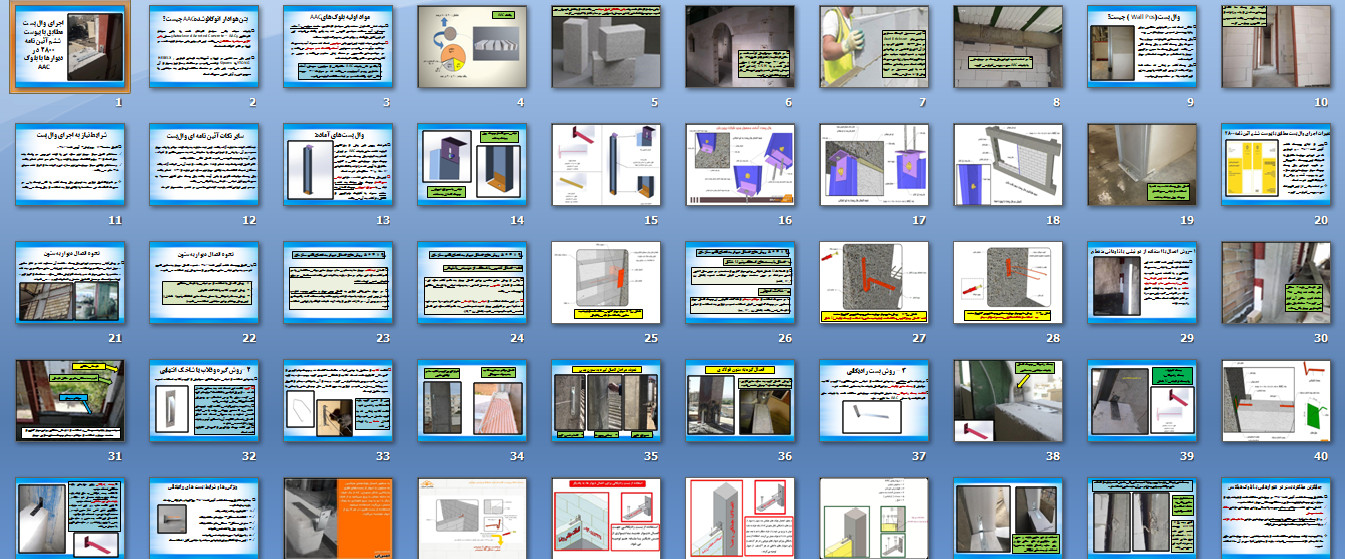

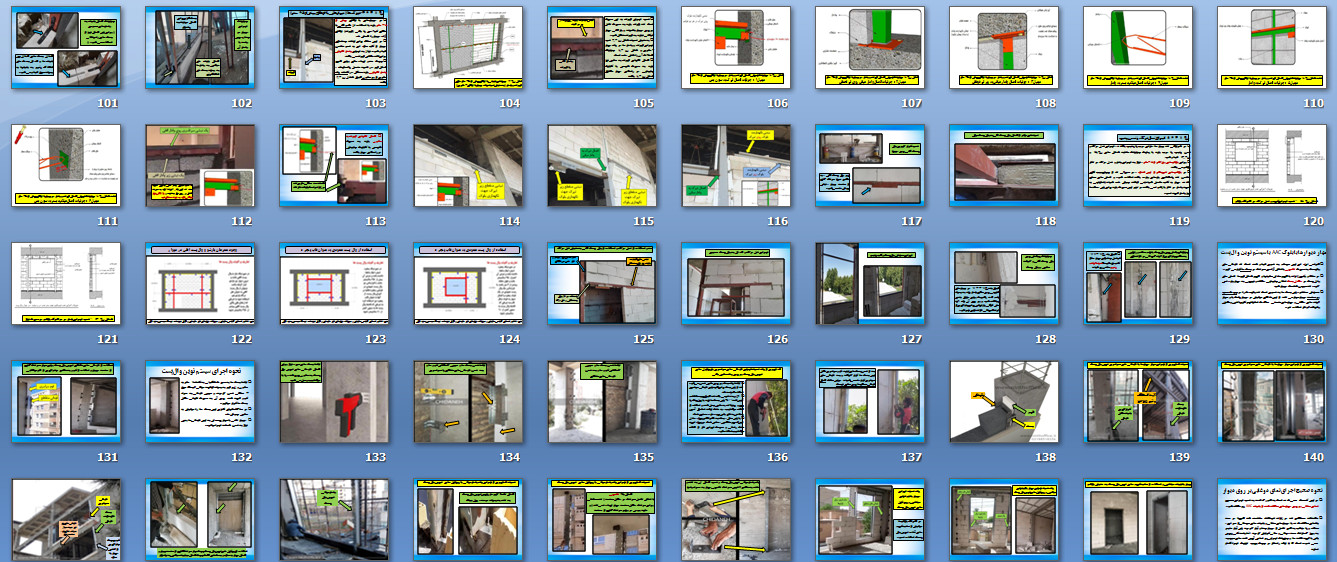

-توجه : این پاورپوینت بخشی از یک پاورپوینت کامل تر و جامع تر با عنوان " همه چیز در مورد بلوک های بتنی هوادار اتوکلاو شده AAC " با 422 اسلاید می باشد که در صورت تمایل به مشاهده جزئیات این پاورپوینت اینجا را کلیک نمائید .برای دیدن لیست کامل مطالب داخل این پاورپوینت 177 اسلایدی قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
- فایل کمکی : فایل پی دی اف دیتیل های اجرای دیوار با بلوک AAC مطابق با پیوست ششم آئین نامه 2800
