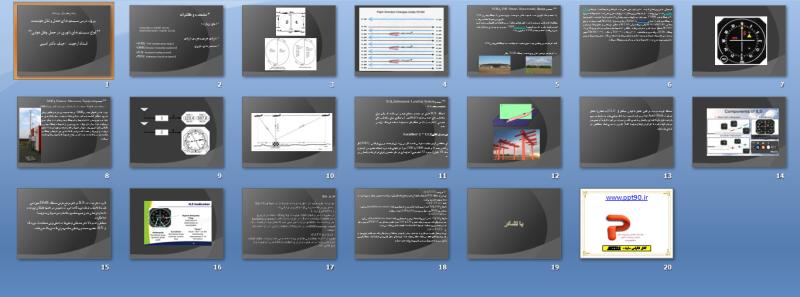

لیست کامل مطالب داخل این پاورپوینت :
- مقدمه و کلیات

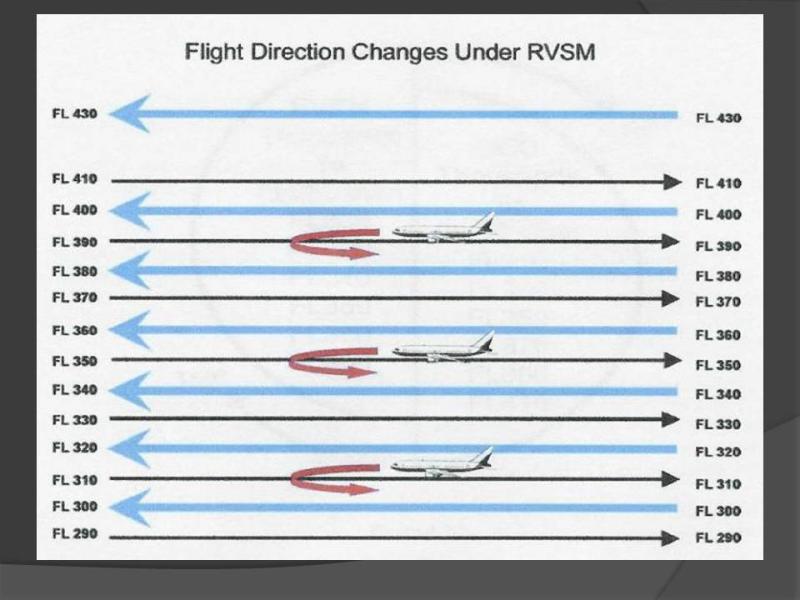

- انواع پرواز ها
- **سیستم VHF Omni-Directional Range یا VOR
- **سیستم Distance Measuring Equipment یا DME

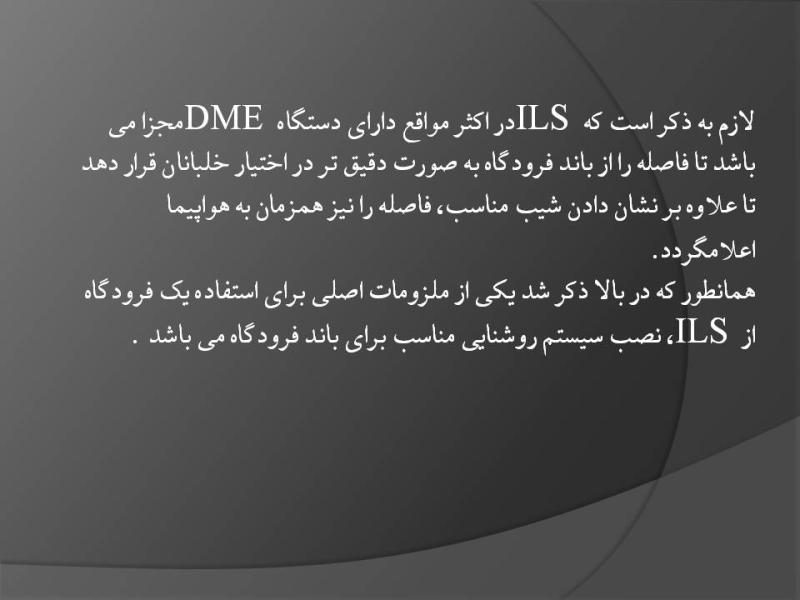

- **سیستم Instrument Landing System یا ILS

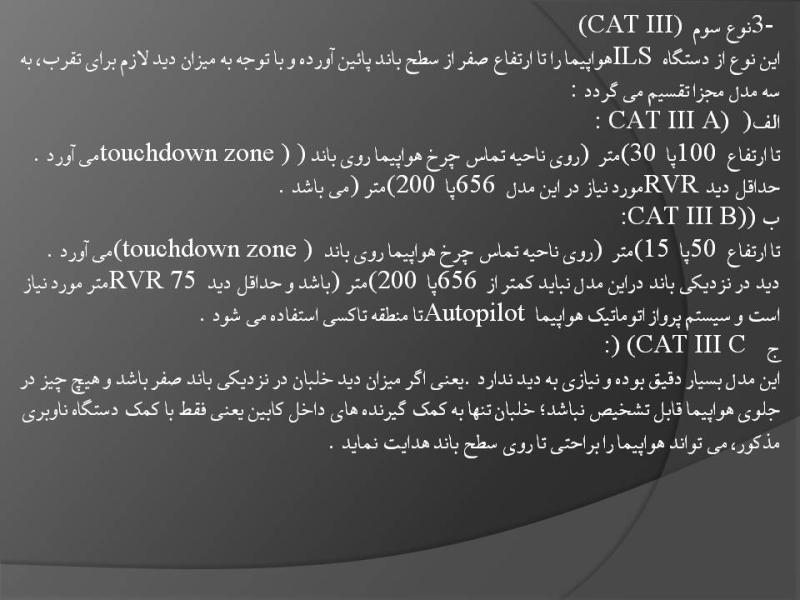

- انواع ILS:

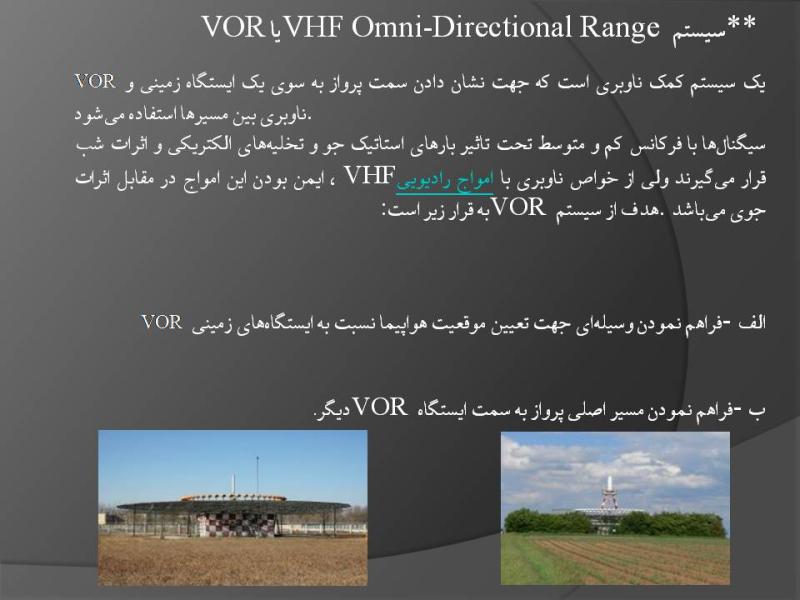

-VOR یک سیستم کمک ناوبری است که جهت نشان دادن سمت پرواز به سوی یک ایستگاه زمینی و ناوبری بین مسیرها استفاده میشود.
-سیگنالها با فرکانس کم و متوسط تحت تاثیر بارهای استاتیک جو و تخلیههای الکتریکی و اثرات شب قرار میگیرند ولی از خواص ناوبری با امواج رادیویی VHF، ایمن بودن این امواج در مقابل اثرات جوی میباشد. هدف از سیستم VOR به قرار زیر است:
الف- فراهم نمودن وسیلهای جهت تعیین موقعیت هواپیما نسبت به ایستگاههای زمینی VOR
ب- فراهم نمودن مسیر اصلی پرواز به سمت ایستگاه VOR دیگر.
-هواپیمایی که بر روی شعاع با درجه ۸۰ قرار گیرد بدین معنی است که راستای هواپیما نسبت به راستای شمال مغناطیسی تحت این زاویهاست. اگر هواپیما بر روی شعاع ۲۱۰ واقع شود بدین معنی است که هواپیما تحت زاویه ۳۰ از ایستگاه زمینی VORR دور میشود و واقع شدن بر روی شعاع ۳۰ به معنی نزدیک شدن تحت همین زاویه به ایستگاه مربوطهاست. شعاع گریز از مرکز به Radial و جانب به مرکز Bearing نامیده میشوند در واقع راستای R(210) با B(30) یکی میباشد ولی R(210) به معنای دور شدن در همان راستا از مرکز و B(300) بمعنای نزدیک شدن به مرکز میباشد. هنگامی که هواپیما بطور مستقیم در حال پرواز بالای یک ایستگاه VOR میباشد پرچم نشاندهنده (>) از حالت TO(>*) به حالت FROM (<*) تغییر وضعیت میدهد وسیله انحراف از وضعیت تعادل به نوسان میافتد یا به اصطلاح حالت عصبی پیدا مینماید و این علایم مبین این موضوع است که هواپیما نزدیک و در حال عبور از ایستگاه میباشد.
برای دیدن لیست کامل مطالب داخل این پاورپوینت قسمت "اطلاعات بیشتر" را ملاحظه نمائید.
لیست کامل مطالب داخل این پاورپوینت :
