عایق در ساختمان ( 142 اسلاید )

• عايق هاي گرمائي هدايتي:

عایق حرارتی مواد و مصالحی هستند که مقاومت زیادی در مقابل عبور گرما دارند و می توان به وسیله آنها تا آنجا که ممکن است از انتقال حرارت محل گرم شده  یا    لوله های حامل آبگرم یا کانالها و...جلوگیری کرد تا در مصرف سوخت جلوگیری شود. ضريب هدايت عايق هاي گرمائي  كم و بر عكس ضريب مقاومت آنها زياد است .

• مصالح عايق حرارتي و سيستم هاي عايق كاري :

مصالح عايق حرارتي عموماً از مواد سبك ساخته مي‌شوند. همچنين عايقكاري حرارتي ممكن است به وسيله ايجاد فاصله هوايي (حفره) بين دو جدار يك عضو ساختماني تأمين گردد.مصالح عمده‌اي كه براي جلوگيري از گريز گرما به مصرف مي‌رسند، به نام عايق حرارتي شناخته شده‌اند و به صورتهاي زیر می باشند :

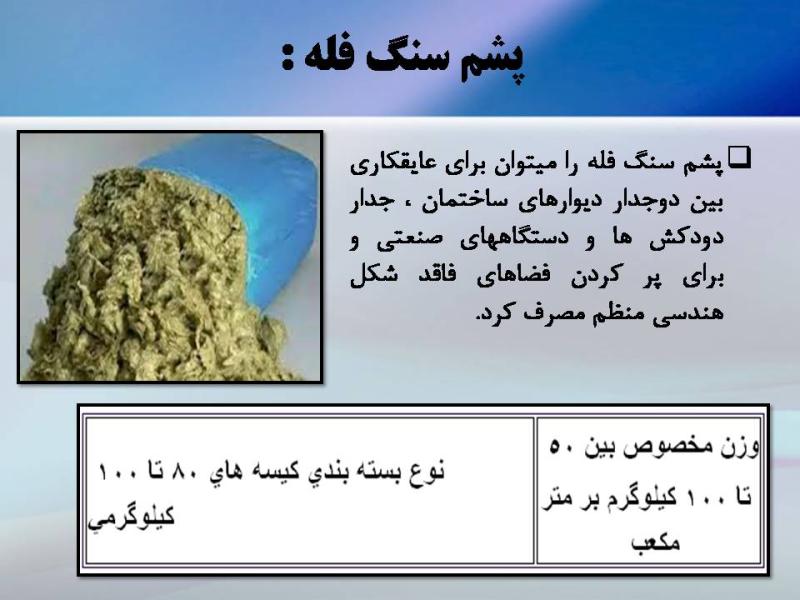

1. مصالح به صورت آزاد
2. عايقهاي پتويي به شكل توپ يا قطعه
3. تخته‌هاي عايق
4. بلوكهاي عايق
5.  عايق هاي منعكس كننده
6. عايقهاي پاشيدني
7.  كفهاي تزريفي درجا
8. عايقهاي موجدار

عايق های رطوبتی :

براي جلوگيري از نفوذ رطوبت در عايق هاي سطوح ساختماني ( نظير ديوار ، سقف و کف ) و عايق لوله هاي حامل سيال گرم يا سرد و همچنين براي جلوگيري از نفوذ رطوبت زمين به لوله هاي فلزي و زنگ زدگي آنها مي بايستي از عايق هاي رطوبتي استفاده كرد.

-متداولترین عایق مصرفی در ایران قیرگونی می باشد به این علت که در اکثر شهرهای کشور مواد اولیه این عایقکاری به وفور یافت می شود .

• انواع عایق ایزوگام طبق استاندارد :

1 ـ عایقهای رطوبتی پیش ساخته مخصوص پی ساختمان (عایق پی )

2 ـ عایقهای رطوبتی پیش ساخته مخصوص سطوح خارجی ، بدنه استخر و تونلها (عایق بام )

عايق كاري صوتي :

در فضاهاي زيست و كار بر طبق آيين‌نامه‌ها و مقررات ساختماني، حدود قابل قبولي براي سر و صدا وجود دارد و چنانچه شدت صدا از حد مزبور بالاتر رود، آسايش و سلامتي ساكنين دچار مخاطره خواهد شد. از اين رو عايق كاري صوتي يا صدابندي ساختمانها امري الزامي و ضروري است.

• دو اصل صدابندی ساختمان :

الف:  كاهش سر و صداي ناخواسته در هر فضا از راه جذب هرچه بيشتر آن با مصالح آكوستيكي.

ب:   جلوگيري از انتقال صوت از خارج يا داخل ساختمان به اطاقها از راه ديوارها، درها، پنجره‌ها و سقفها.

• استفاده از خلاء به عنوان عایق گرمایی :

از عايق بودن فاصله هوايي يا خلاء مي توان در سطوح ساختماني مانند ديوارها و سقف ها و شيشه پنجره هاي براي عايق گرمايي استفاده كرد. چون هوا داراي ضريب هدايت كم و خلاء در محفظه است كه چون داراي مولكولهاي هوا نبوده و عامل انتقال گرمائي ندارند عايق بسيار خوبي از طريق ذرات جسم است كه گرما را در نتيجه مجاورت به دست عبور مي دهند.

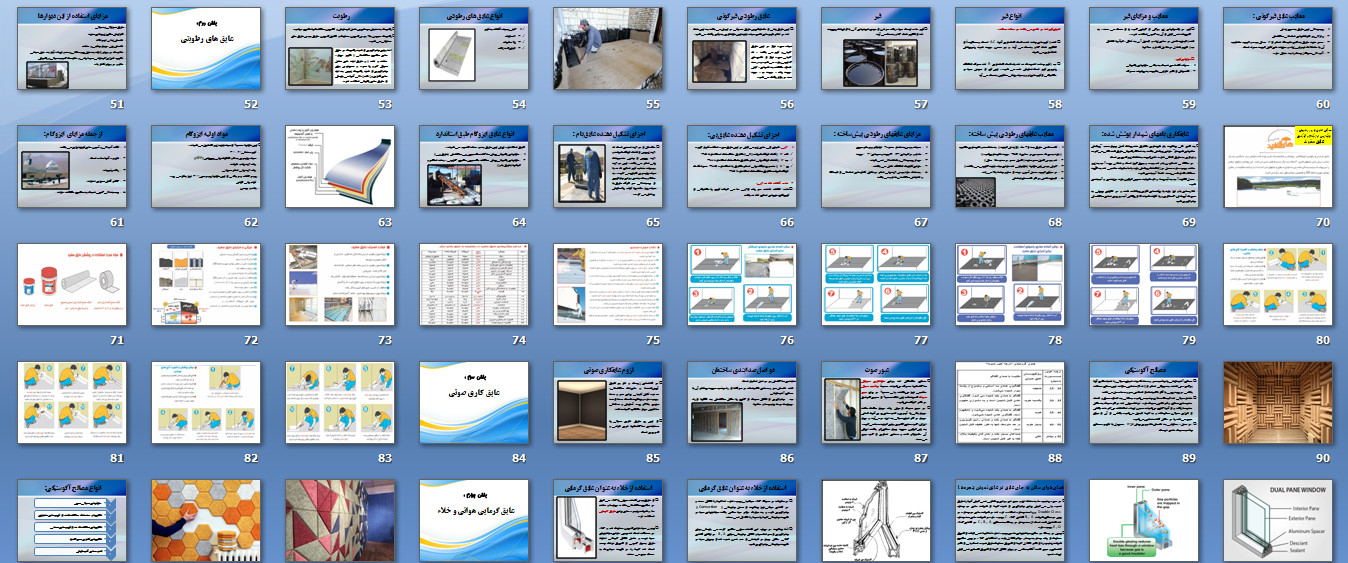

برای دیدن لیست کامل مطالب داخل این پاورپوینت 143 اسلایدی قسمت "اطلاعات بیشتر" را ملاحظه نمائید.

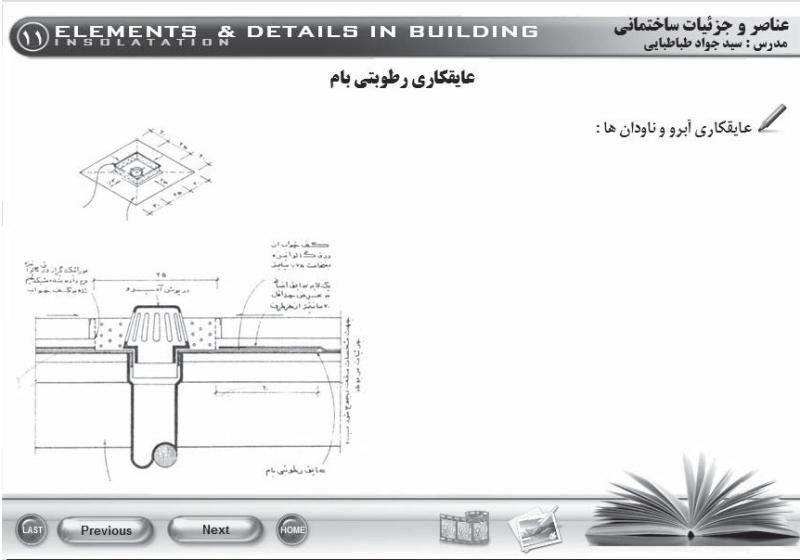

• فایل کمکی : پاورپوینت عایق کاری با 24 اسلاید ، مربوط به دوره آموزش عناصر و جزئیات ساختمانی - مدرس سید جواد طباطبائی
