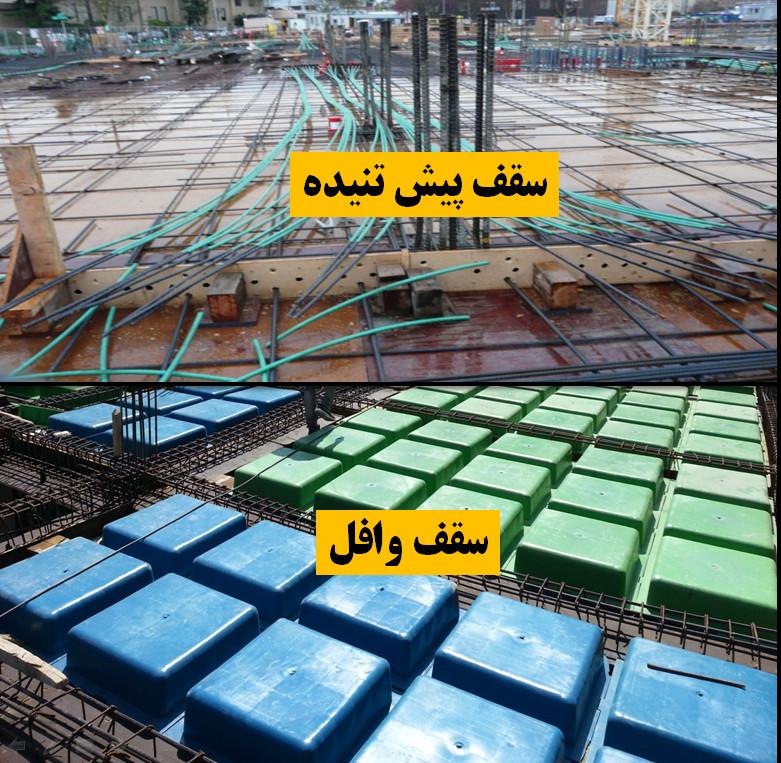

معرفی سقف های پیش تنیده و وافل و مقایسه بین آن ها ( 150 اسلاید )

لیست کامل مطالب داخل این پاورپوینت :

-بخش اول : معرفی سقف های پیش تنیده  ( 43 اسلاید )

• پیش تنیدگی
• سازه های پیش تنیده
• روشهای وارد کردن نیروی پیش تنیدگی
• 1-روش مکانیکی
• 2-روش شیمیایی
• 3-روش الکتریکی- حرارتی
• روش های پیش تنیدگی(prestress)
• پیش کشیدگی
• مراحل اجرای پیش کشیدگی
• پس کشیدگی
• تفاوت مهم
• انواع پس کشیدگی
• 1- سیستم چسبنده :
• 2- سیستم غیر چسبنده
• مراحل اجرای سقف پیش کشیده به روش غیر چسبنده
• ١) قالب بندی سقف
• ٢) جاگذاری آرماتورها و اسپیسرها

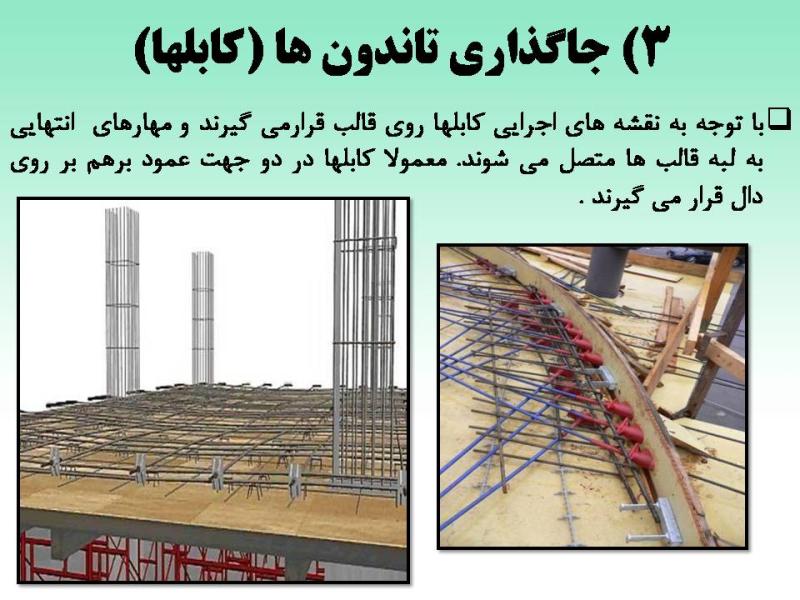

• 3) جاگذاری تاندون ها (کابلها)
• 4) جاگذاری آرماتورهای مهاری انکورج
• 5) جاگذاری آرماتورهای بالایی دال
• 6) جاگذاری Pocket Former
• 7) قالب بندی و فیکس کردن دیواره های سقف
• 8) بتن ریزی سقف
• 9) برچیدن قالب بندی دیواره های سقف
• 10) برچیدن Pocket Former
• 11) جاگذاری گوه ها
• 12) کشش کابل ها
• 13) برش انتهای کابل ها
• 14) جاگذاری کلاهک ها
• 15) پر کردن حفره ها با ملات سیمان
• 16)گروت ریزی : (در روش چسبنده)
• مزایای معماری پیش تنیدگی
• مزایای سازه ای پیش تنیدگی
• مزایای اقتصادی پیش تنیدگی

-بخش دوم : معرفی سقف های وافل ( 56 اسلاید )

• قالب وافل چیست؟
• معرفی سقف وافل
• اجرای سقف با دهانه بزرگ
• غیرماندگاربودن قالب ها
• حذف بتن زیر تار خنثی
• اجرا به صورت یک طرفه و یا دو طرفه
• دیگر ویژگی های سقف های وافل
• مراحل اجرای سقف های وافل
• ۱-زیرسازی سقف
• ۲- چیدن قالب وافل روی سقف
• ۳- اجرای درجای میلگردها
• ۴- بتن ریزی
• ۵- برداشتن قالب ها
• 6-اجرای تاسیسات در وافل
• روش دیگر اجرا ی سقف وافل : روش تخت
• روش اجرای مدولار
• ایا اجرای سقف وافل ساده است ؟
• اجرای راحت یا سخت سقف وافل ؟
• عیوب سقف وافل

-بخش سوم : مقایسه بین سقف های وافل و پیش تنیده ( 47 اسلاید )

• مقایسه اول
• سقف وافل و دهانه های بلند
• مقایسه قالب بندی
• نیاز به سقف کاذب
• مقایسه آیتمی سقف وافل با سقف پیش تنیده:
• سقف های وافل و پروژه های کوچک
• هزینه های ناشی از ضخامت زیاد سقف وافل
• مقایسه هزینه تمام شده (قیمت) سقف وافل با سقف پیش تنیده:
• 1-مقایسه هزینه میلگرد(آرماتور) مصرفی در سازه هایی با سقف وافل و سقف پیش تنیده:
• 2-مقایسه هزینه بتن مصرفی در سازه هایی با سقف وافل و سقف پیش تنیده
• اجبار به توپر اجرا کردن قسمت های بسیاری از سقف های وافل
• 3-مقایسه دستمزد اجرای اسکلت (قالب بندی و آرماتوربندی) در سازه هایی با  سقف وافل  و  سقف پیش تنیده :
• 4-مقایسه هزینه های جانبی  سقف وافل  و  سقف پیش تنیده :
• مقایسه کل هزینه های اجرای سازه هایی با  سقف وافل  و  سقف پیش تنیده  در قالب یک مثال ریالی
• مقایسه وافل با سقف پیش تنیده از نگاهی دیگر
• جدول مقایسه بین سقف های پیش تنیده و سقف های وافل
• انواع خرابی‌ها در سقف‌های پیش‌تنیده
• انفجار منطقه انکورها (Anchorage Zone Blowouts)

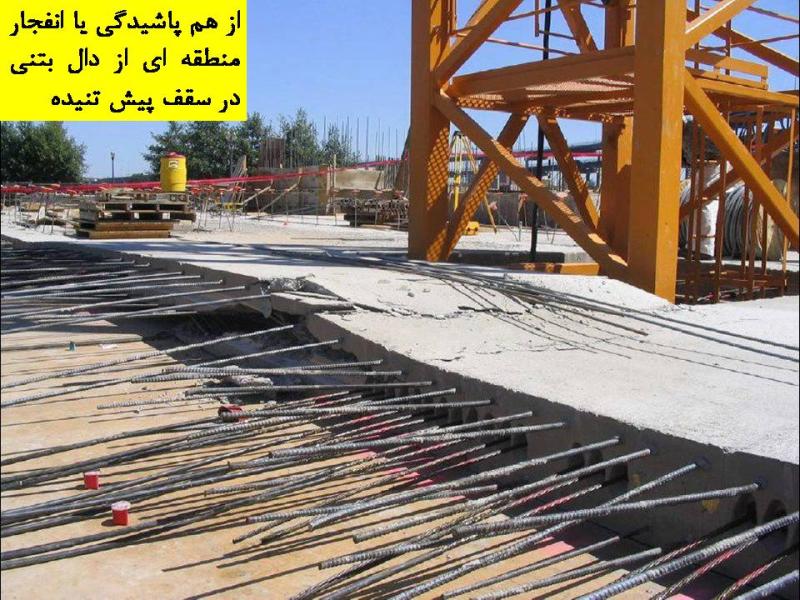

• از هم پاشیدگی یا انفجار منطقه ای از دال بتنی   (Internal Slab Blowouts)
• شکافته شدن دال بتنی یا به اصطلاح فوران تندنها  (Tendon Eruption)
• از بین رفتن بتن منطقه کششی و نمایان شدن تندنها (Surface Spalls at Tendons)
• دیگر مشکلات سقف های پیش تنیده
• ایجاد کنسول های بزرگ و زیبا با سقف وافل و عدم نیاز به سقف کاذب
• برخی از منابع
