تامین تهویه طبیعی ، روشنایی طبیعی روز و کنترل تابش خورشید ( 245 اسلاید )

لیست کامل مطالب داخل این پاورپوینت :

بخش اول : تامین تهویه طبیعی ( 88 اسلاید )

• کاربردهای تهویه طبیعی
• کاربردهای تهویه و شرایط معمولی آن
• چند نمونه از نیازمندی های معمولی تهویه ی هوای تازه و انتقال بو
• معیارهای ارزشیابی تهویه :

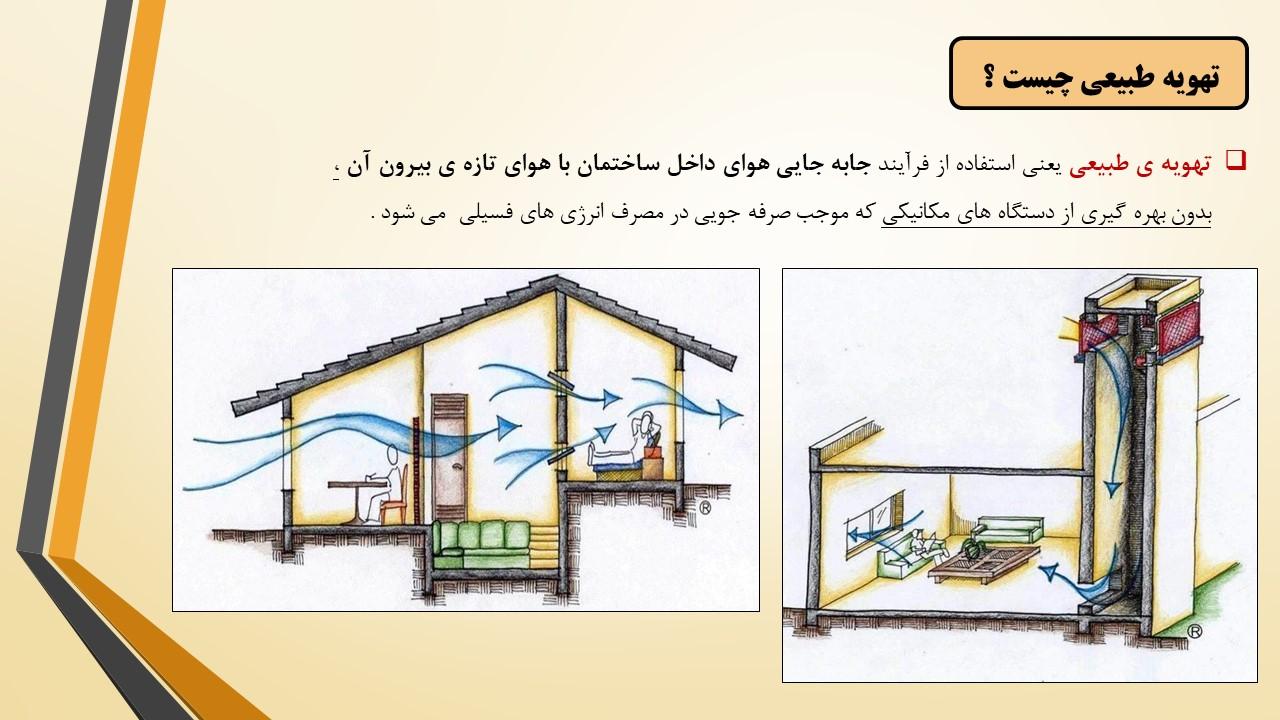

• تهویه طبیعی چیست ؟
• عوامل ایجاد تهویه
• اختلاف فشار بر اثر جریان باد :
• محل ، شکل و ابعاد مناطق پرفشار و کم فشار اطراف ساختمان
• مقایسه ی جریان باد در ساختمانی با یک پنجره و ساختمانی با دو پنجره
• طراحی بازشو برای تامین تهویه
• دو شیوه تامین تهویه طبیعی:
• 1- تهویه طبیعی باد زاده
• ورود باد از منطقه ی پر فشار به فضای داخلی و خروج از منطقه ی کم فشار
• موقعیت بازشوهای ورودی و خروجی هوا
• حالات مختلف قرار گیری بازشوها و تاثیر جهت باد بر میزان تهویه طبیعی داخلی
• ترسیماتی از پلان ساختمان و ظرفیت آن در کاربست جهت های مختلف باد در تهویه طبیعی
• کنترل تهویه در روش اختلاف فشار باد زاده :
• نحوه استفاده از درختان برای تغییر جهت باد به سمت داخل ساختمان
• هدایت حرکت هوا با استفاده از دیوار و گیاهان
• هدایت جریان باد غالب به داخل بنا و ایجاد تهویه طبیعی به وسیله کاشت درختان در موقعیت مناسب
• تاثیر موقعیت کاشت گیاهان یا دیوارها بر مسیر جریان باد غالب و هدایت آن به داخل یا خارج بنا

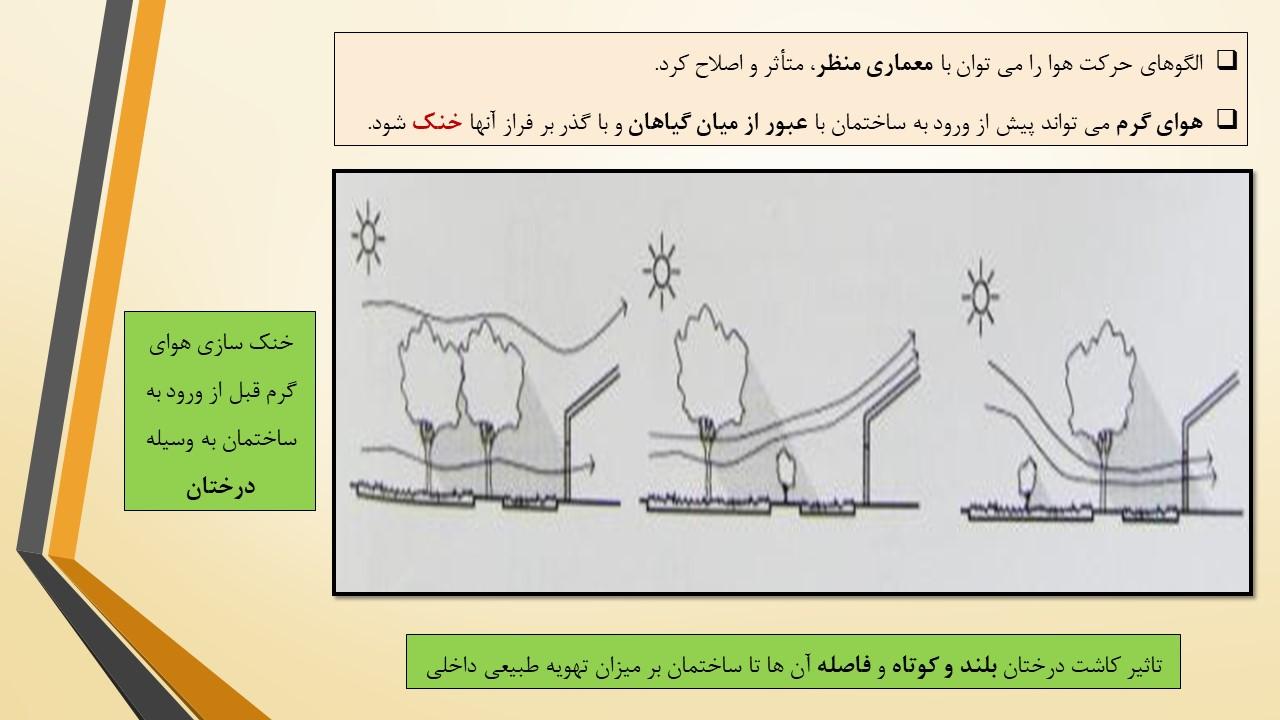

• خنک سازی هوای گرم قبل از ورود به ساختمان به وسیله درختان
• تاثیر کاشت درختان بلند و کوتاه و فاصله آن ها تا ساختمان بر میزان تهویه طبیعی داخلی
• مقایسه دو حالت کاشت درختان بلند و کوتاه در مسیر ورودی باد به داخل ساختمان
• مقایسه حالت های مختلف کاشت درختان بلند و کوتاه و در فاصله های متفاوت و تاثیر آن بر ورود جریان باد به داخل ساختمان
• مقایسه حالت های مختلف بدون پوشش گیاهی ، با پوشش گیاهی کم و کاشت درخت در فواصل مختلف و تاثیر آن تهویه طبیعی ساختمان
• ترسیماتی درباره ی جریان طبیعی (افقی) هوا در ساختمان یا اتاقی با دو بازشو در نقاط مختلف و گونه های مختلف دیوار جناحی
• اثر دیوارهای جناحی کنار بازشوها بر جریان تهویه طبیعی
• استفاده از دیوارهای جناحی در جبهه ماکزیمم وزش باد
• تأثیر بازشو های مجهز به کرکره یا سایبان بر جریان هوای درونی
• سایبان یا پیش آمدگی افقی صلب
• انواع حالات سایبان های کنار بازشو و تاثیر آن بر جریان طبیعی تهویه در داخل ساختمان

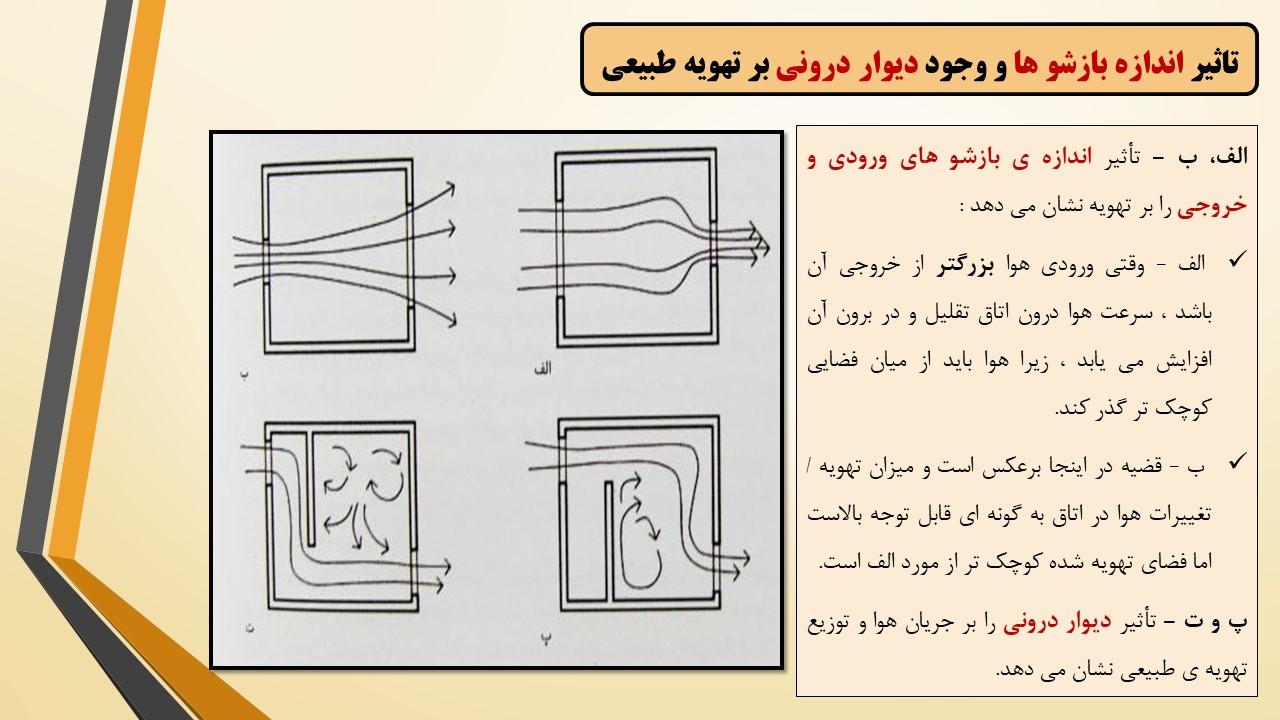

• تاثیر اندازه بازشو ها و وجود دیوار درونی بر تهویه طبیعی
• تناسبات بازشوها :
• انواع دیوارهای درونی و تاثیر آن بر جریان تهویه طبیعی

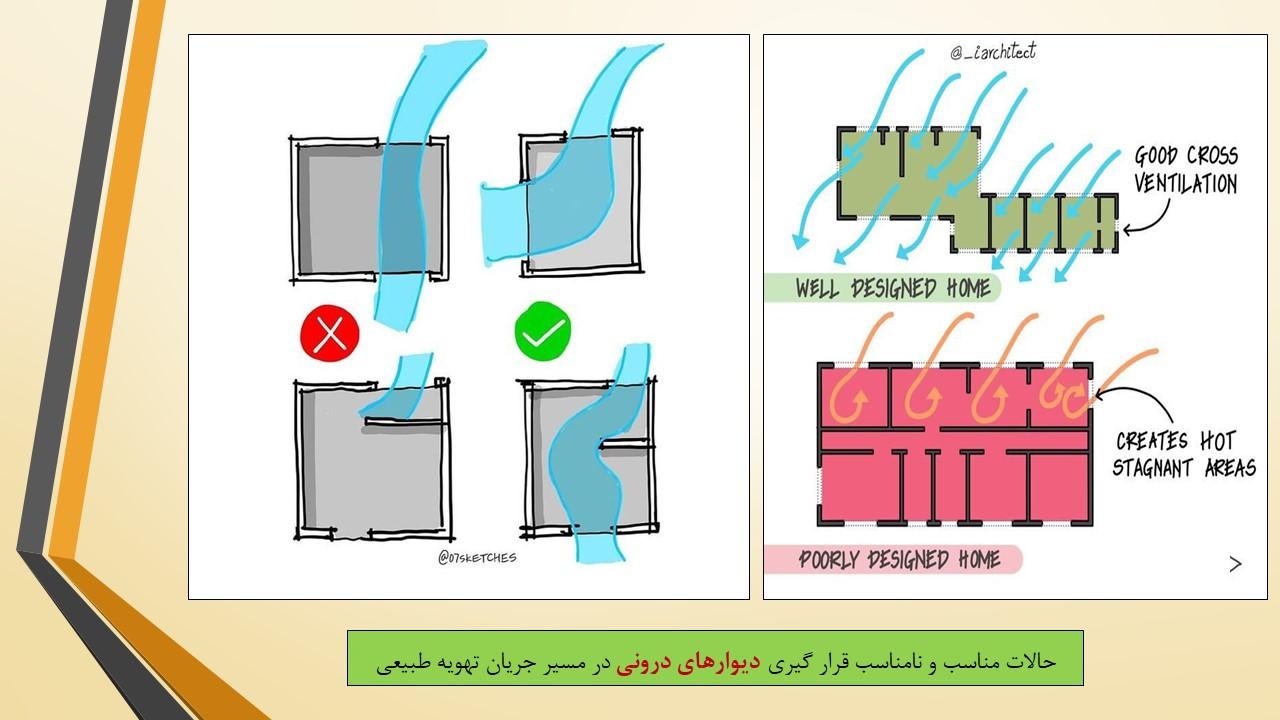

• حالات مناسب و نامناسب قرار گیری دیوارهای درونی در مسیر جریان تهویه طبیعی
• تاثیر پارتیشن بندی بر تهویه عرضی ساختمان ها

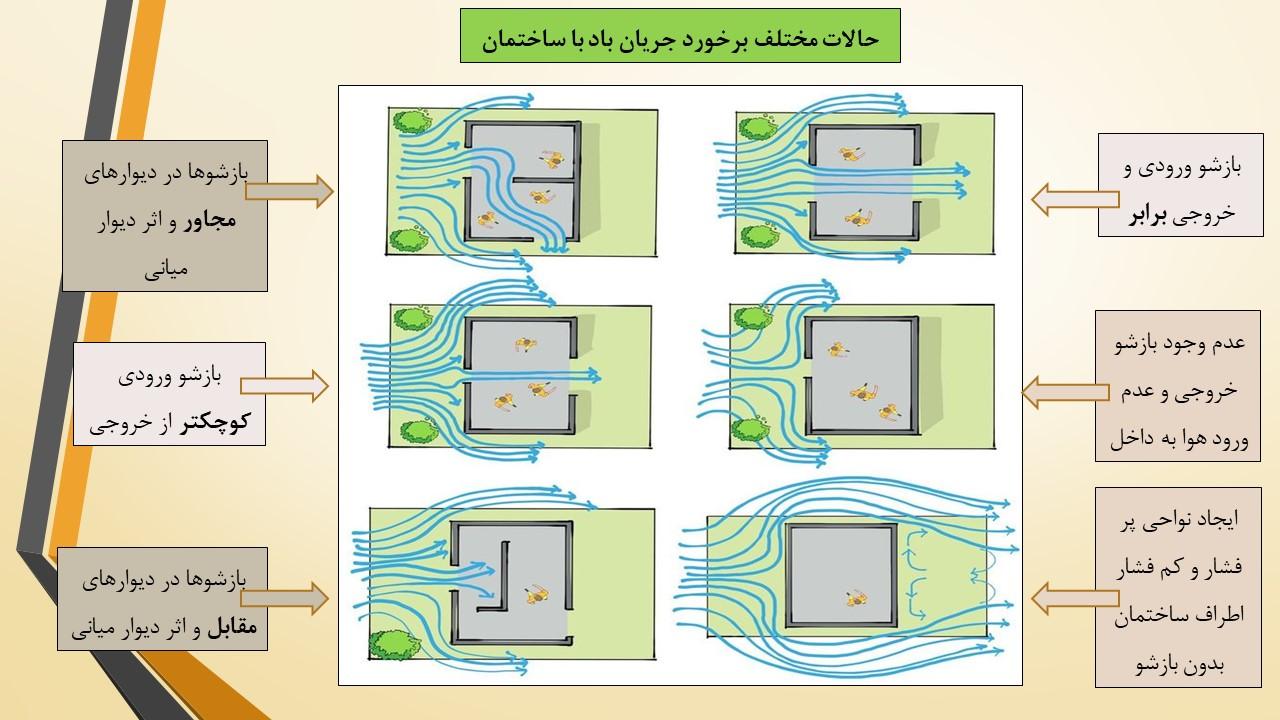

• حالات مختلف برخورد جریان باد با ساختمان
• تاثیر دیوراهای میانی و موقعیت کاشت درختان با ارتفاع بلند و کوتاه آن بر نحوه اجرای تهویه طبیعی ساختمان
• تاثیر آرایش شهری بر حرکت هوا :
• ایجاد سایه باد و کم کردن تاثیر باد در تهویه ساختمان های پشتی
• 2- اختلاف فشار دما زاده
• حرکت هوا به علت اختلاف فشار دمازاده در بازشو ها
• تهویه یک طرفه به علت اختلاف فشار دما زاده
• اثر دودکشی :
• ایجاد تهویه طبیعی در اقلیم های گرم به وسیله تعبیه دریچه هایی در سقف و استفاده از اثر دودکشی
• مقطعی از اجرای سیستم تهویه طبیعی با اثر دودکشی
• ورود هوای تازه از بازشوهای پایین ساختمان و خروج هوای گرم شده از بالای ساختمان در اثر دودکشی
• تهویه طبیعی با بادخورها
• تهویه طبیعی با بادخان ها
• تهویه طبیعی با بادگیر ها
• اصول طراحی بادخان
• نمونه هایی از تهویه ی طبیعی انگیخته، دمایی و بادی در ساختمان های تاریخی
• نمونه های بادخان
• بادخانی چند سویه در دانشگاه قطر، دوحه
• تهویه سازه های کف و دیوار
• ساختمان تجاری دارای سرمایش سازه ای و تهویه ی طبیعی
• نمونه ای از یک ساختمان با تهویه طبیعی دودکشی
• مقطعی از یک ساختمان چند طبقه و دودکش خورشیدی آن و حرکت هوا در داخل آن به علت تفاوت دما
• نحوه ایجاد تهویه طبیعی در یک ساختمان چند طبقه
• تجهیزات تهویه بامی
• نمونه هایی شماتیک از استفاده از سیستم های مرکب ساده ی تهویه

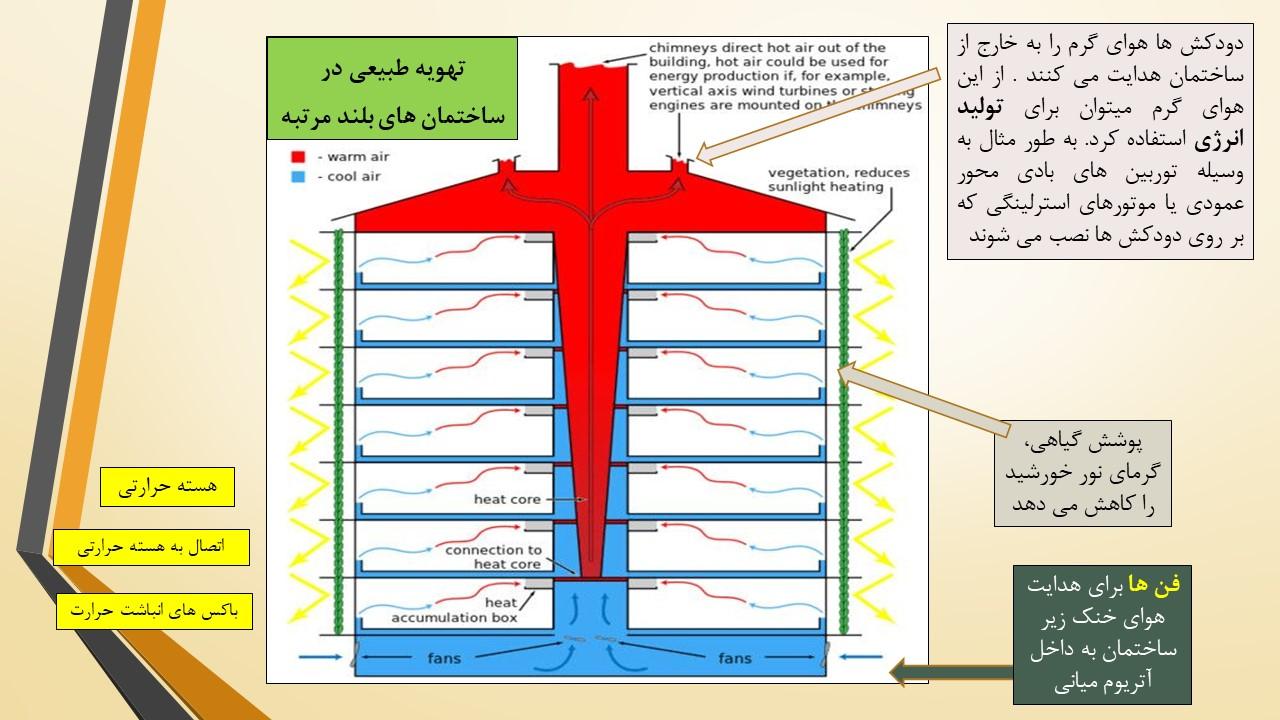

• تهویه طبیعی در ساختمان های بلند مرتبه
• فن ها برای هدایت هوای خنک زیر ساختمان به داخل آتریوم میانی
• شیوه های سرمایش طبیعی
• ساختمانی با دو حیاط مرکزی
• نمونه ای از سرمایش تبخیری با استفاده از کوزه های سفالین آب
• مشربیه با کوزه های سفالین اب
• خنک کننده های تبخیری واداشته
• استفاده از اجسام مرطوب در مسیر باد
• Evaporative Cooling

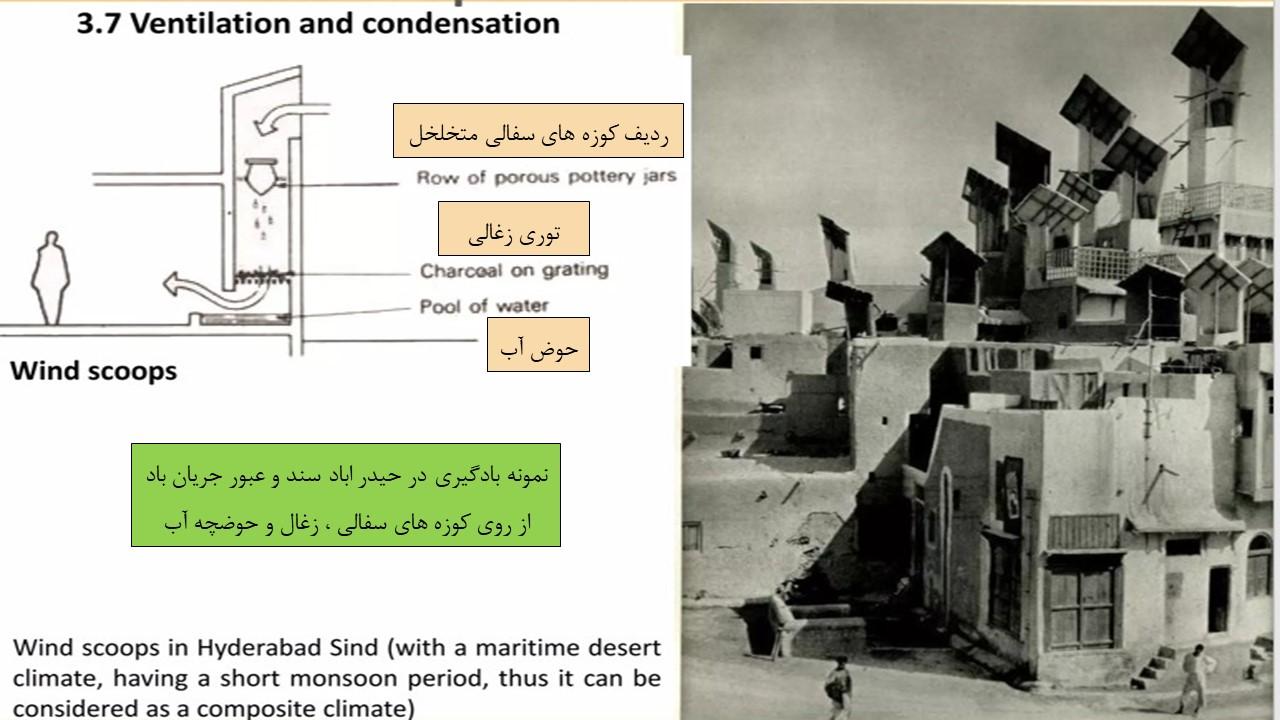

• نمونه بادگیری در حیدر اباد سند و عبور جریان باد از روی کوزه های سفالی ، زغال و حوضچه آب
• استفاده از خاصیت برودت تبخیری برای کاهش دمای هوا با استفاده از اجسام مرطوب
• مرکز فن آوری بوتسوانا در گابورن
• سرمایش زمینی

بخش دوم : تامین روشنایی طبیعی ( 50 اسلاید )

• منابع روشنایی روز در ساختمان
• 1- نور مستقیم خورشید
• 2- نور پراکنده آسمان
• 3- نور بازتابیده از سطوح خارجی
• 3- نور بازتابیده از سطوح داخلی
• منابع نوری که وارد ساختمان می شوند :
• منابع نور خیره کننده
• راه حلی برای نور خیره کننده ؛ رف نوری یا قفسه نوری :
• نحوه عملکرد رف نوری در فضای داخلی
• مفهوم و متغیرهای یک قفسه نور
• دو حالت کلی برای رف های نوری
• جهت قفسه های نور
• محدودیت های اقلیمی قفسه های نور :
• راه حلی برای انتقال نور ؛ سیستم آنیدولیک :
• تامین نور یکنواخت روز در تمام اتاق با سیستم انیدولیک
• تاثیر شرایط اقلیمی بر نور طبیعی محیط
• تاثیر فرم ساختمان بر نورپردازی طبیعی
• وضعیت دریافت نور در ساختمان هایی با پلان مربع و مستطیل کشیده و نقش آتریوم
• برخی از انواع آتریوم
• تامین نور طبیعی و همچنین تهویه طبیعی از طریق آتریوم
• آتریوم مرکزی در اقلیم سرد انگلستان
• آتریوم مرکزی در اقلیم گرم ایران
• استفاده از پنجره های نورانداز در بام آتریوم
• چاه نور
• گودال باغچه یا حیاط مرکزی در معماری ایرانی ؛ همانند اتریوم در معماری مدرن
• تامین نور طبیعی ، همزمان با تهویه طبیعی به وسیله گودال باغچه
• تاثیر شکل سقف بر نورپردازی طبیعی
• نقش سقف در توزیع نور طبیعی در داخل ساختمان
• نورگیرهای سقفی
• نقش ارتفاع قرارگیری پنجره در میزان روشنایی
• انواع پنجره ی سقفی
• کلاه فرنگی یا مانیتور
• بازشو بودن نورگیرهای سقفی کلاه فرنگی یا مانیتور
• دندان اره ای
• نمونه دیاگرام سیستم پنجره سقفی دندان اره ای
• سقف دندان اره ای، نمادی از معماری صنعتی
• استراتژی های مختلف برای تامین روشنایی طبیعی

بخش سوم : کنترل تابش خورشید ( 23 اسلاید )

• کنترل شدت تابش خورشید بر ساختمان
• جهت بهینه
• رابطه ی جهت تابش با گرمایی که سطح دریافت میکند

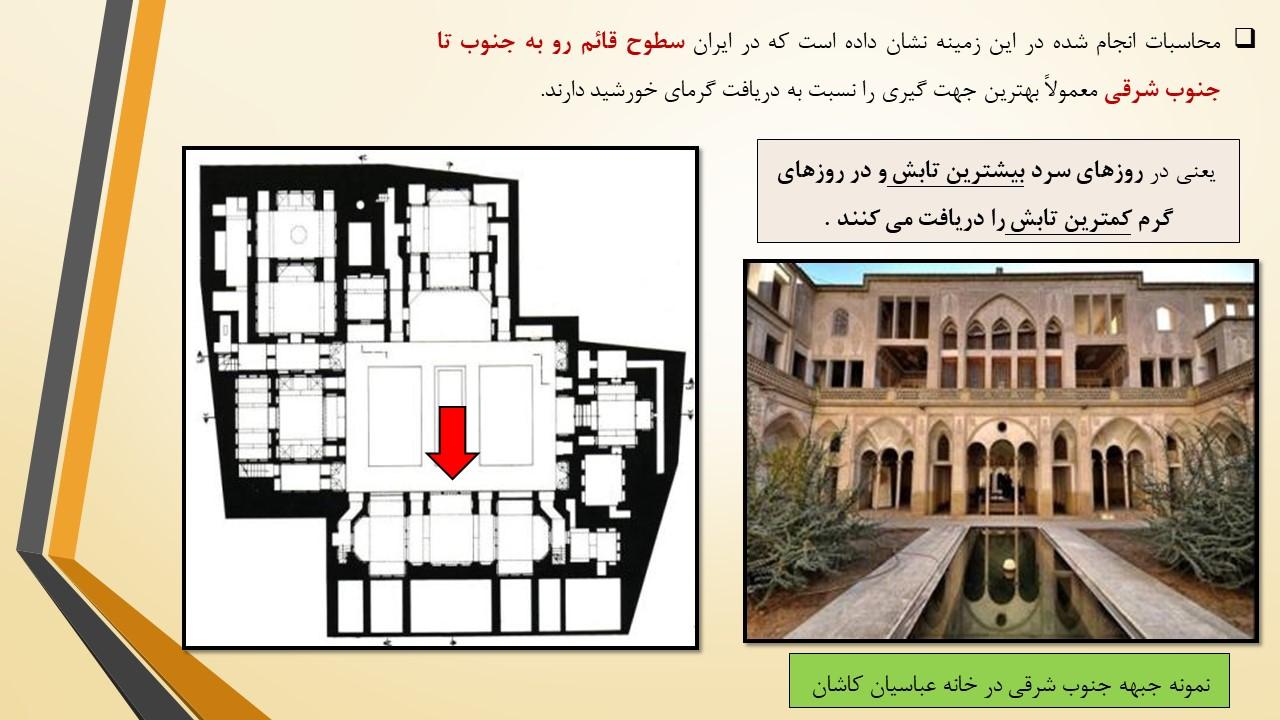

• نمونه جبهه جنوب شرقی در خانه عباسیان کاشان
• تاثیر جهت گیری و فرم بنا و مجموعه ی آنها بر دریافت انرژی خورشیدی
• نمونه قرار گرفتن فضاهای کم اهمیت تر در جبهه شرقی خانه عباسیان به علت برخورداری از تابش نامناسب
• قسمت تابستان نشین در ضلع جنوبی حیاط خانه عامری ها کاشان
• جبهه جنوبی حیاط خانه بروجردیها
• جبهه شمالی خانه بروجردیها ؛ زمستان نشین – دارای یک تالار پنج دری با شاه نشین
• کنترل شدت تابش به کمک انتخاب جنس و رنگ پوشش خارجی ساختمان
• استفاده از رنگ سفید در جداره های خانه عباسیان کاشان
• سطوح مختلف از نظر نحوه ی دریافت اشعه ی خورشید
• سه ویژگی عبور، انعکاس و جذب در برابر اشعه ی دریافتی از خورشید دریک ماده نیمه شفاف
• جذب و انعکاس متفاوت در سطوح مختلف
• سفید کاری سطوح خارجی به منظور کاهش حرارت ایجاد شده در دیوارها بر اثر تابش آفتاب در خانه عباسیان کاشان
• جذب گرما در سطوح با رنگ های متفاوت
• استفاده از سطوح پوشیده از آب و گیاه برای تامین آسایش حرارتی

بخش چهارم : کنترل سایه و آفتاب ( 43 اسلاید )

• هدف از کنترل سطوح سایه و آفتاب
• نقش بازشو و سایبان های آن در کنترل سایه و آفتاب
• میزان دریافت نور خورشید در جهت های مختلف در تابستان و زمستان
• تاثیر وجود سایه بان در جلوگیری از ورود افتاب مزاحم تابستانی و اجازه به ورود افتاب زمستانی
• نحوه عملکرد سایبان در زمستان و تابستان
• اجازه عبور نور خورشید در زمستان و جلوگیری از افتاب تابستان با سایبان
• نحوه دریافت نور در زمستان و تابستان با توجه به سایه بان تعبیه شده
• طراحی نورگیرها و جهت قرار گیری آن ها برای دریافت گرمای خورشید در زمستان و جلوگیری از دریافت گرمای مزاحم تابستانی
• نور پراکنده طبیعی در دو حالت با سایبان و بدون سایبان
• سایبان های افقی و عمودی :

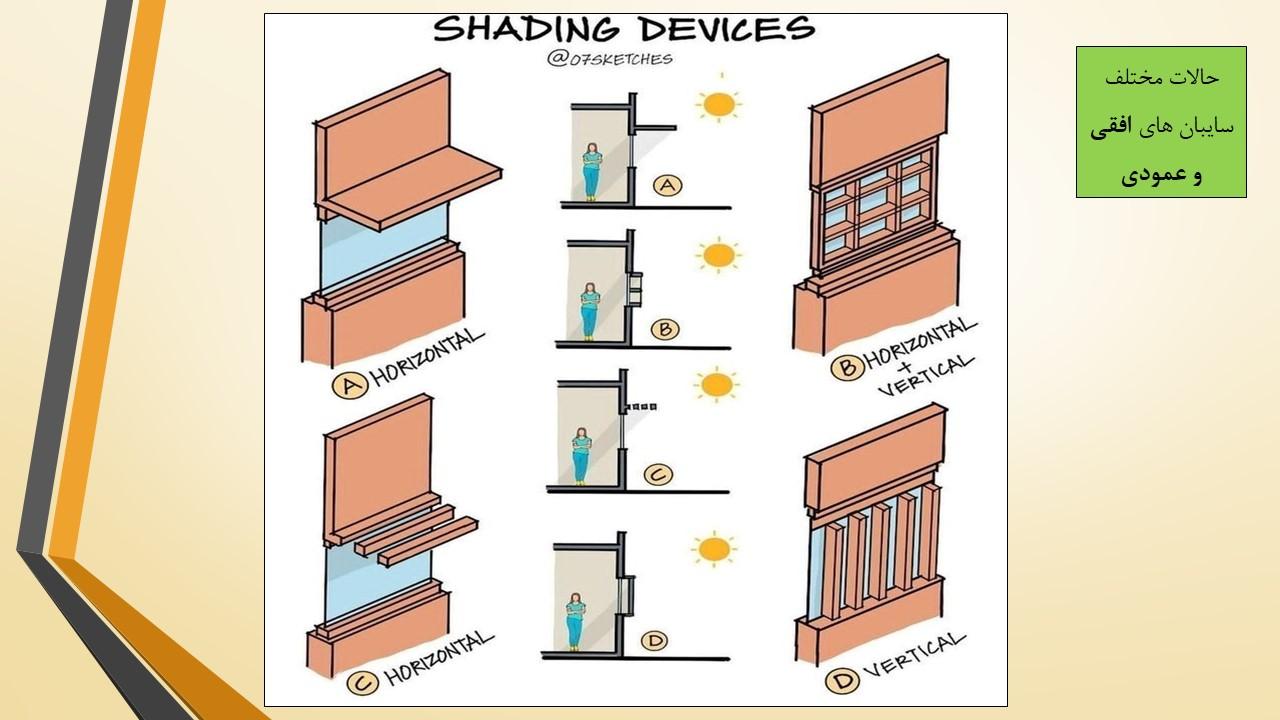

• حالات مختلف سایبان های افقی و عمودی

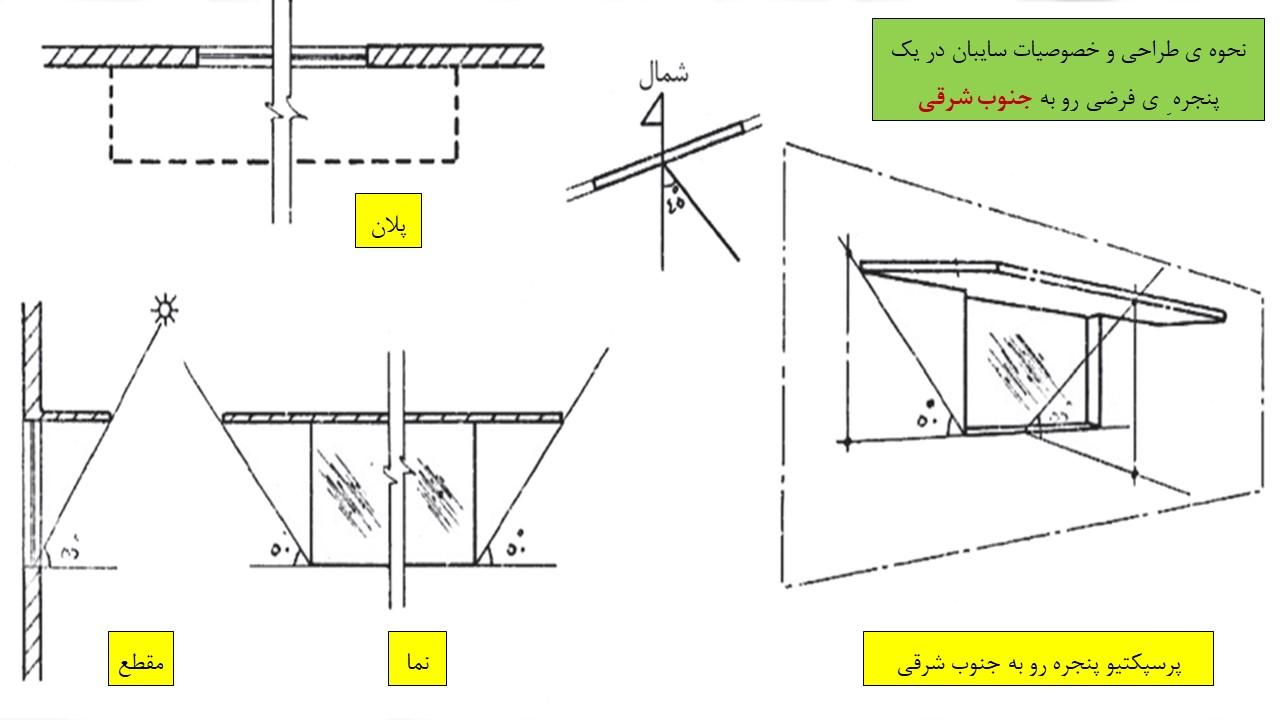

• نحوه ی طراحی و خصوصیات سایبان در یک پنجره ِ ی فرضی رو به جنوب شرقی
• سایبان عریض یا بالکن در اقلیم گرم ، برای پنجره رو به جنوب یا جنوب شرقی
• عمق سایبان افقی پنجره های رو به جنوب
• دریافت نور خورشید از طریق نورگیرهای سقفی و کلیراستوری و در عین حال جلوگیری از نور ور گرمای مزاحم تابستانی در پنجره رو به جنوب با استفاده از پیش آمدگی سقف
• نحوه ی طراحی و خصوصیات سایبان پنجره ی فرضی رو به شمال و یا جهت های نزدیک به آن
• نحوه ی طراحی و ویژگی های سایبان پنجره های رو به شرق، غرب و جهت های نزدیک به آنها
• سایبان های عمودی متحرک
• ترکیبی از سایبان های عمودی و افقی
• اصول طراحی سایبان
• سایبان و افزایش گرمای ساختمان ؟!
• همه سایبان های افقی منفذ دار
• استفاده از مصالح عایق (ظرفیت حرارتی کم) در مناطق گرم برای سایبان ها
• نمونه سایه بان های جبهه غربی در خانه عباسیان به صورت سایه بان عمودی ( حصیر ) برای درامان ماندن از تابش افتاب مزاحم
• شناشیل یا شناشیر از عناصر معماری بومی سواحل خلیج فارس و عاملی مهم در معماری اقلیمی خانه‌های بوشهر
• شناشیر در اقلیم گرم و مرطوب ؛ سایبانی با جذب حرارتی کم
• استفاده ی هم زمان از سطوح شفاف و مصالح عایق در پنجره های مناطق سرد
• استفاده از درپوش های محافظ و متحرک
• توضیحاتی پیرامون عمق مناسب سایبان
• منظور از عمق مناسب سایبان
• زوایای جهت پنجره و زاویه سایه بان افقی و عمودی

بخش پنجم : تامین همزمان تهویه طبیعی ،  روشنایی روز و کنترل تابش خورشید ( 37 اسلاید )

• اهمیت طراحی بازشو ها
• تامین نور و تهویه طبیعی مورد نیاز محیط داخلی از طریق بازشو ها به سمت بیرون
• طراحی بازشو ویژه روشنایی روز
• جداسازی تهویه و روشنایی روز

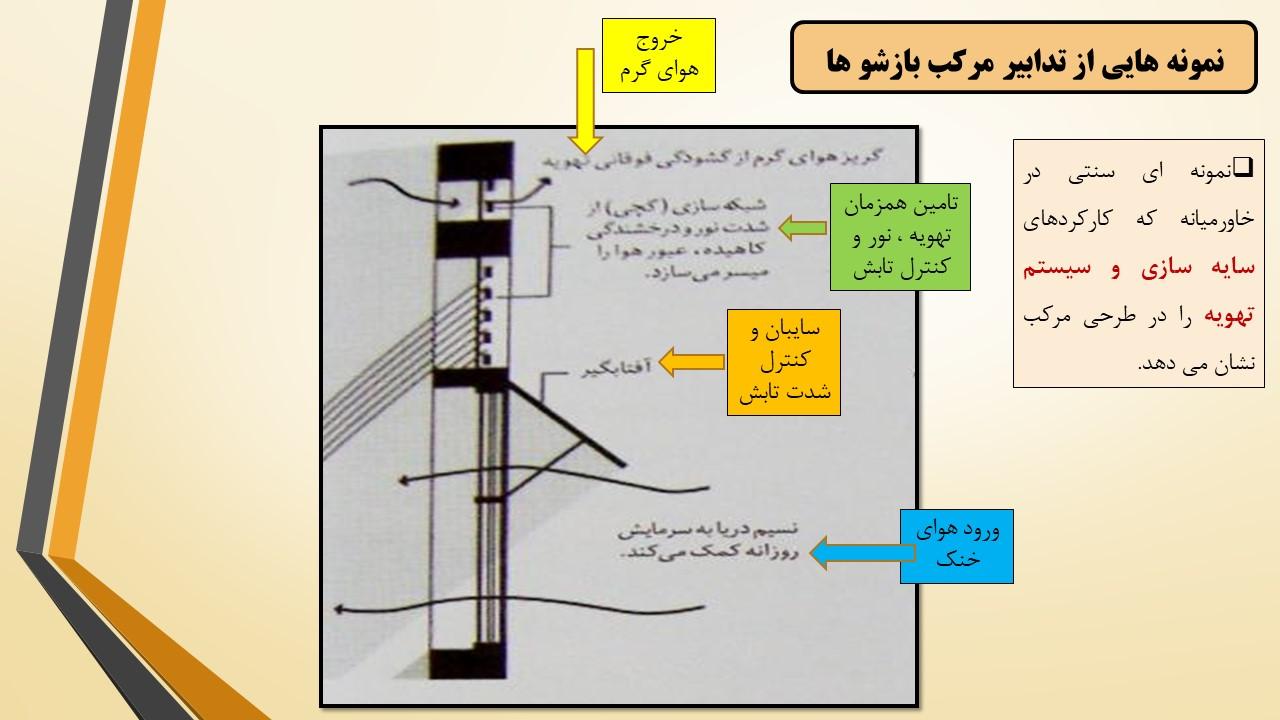

• نمونه هایی از تدابیر مرکب بازشو ها
• تامین همزمان تهویه ، نور و کنترل تابش
• استفاده از رف نور یا قفسه نوری با قابلیت تغییر زاویه
• تامین همزمان تهویه و روشنایی روز با تعبیه بازشوهای متفاوت
• نمونه جداسازی تهویه از روشنایی روز
• تامین تهویه طبیعی و کنترل تابش گرمایی خورشید با طراحی مناسب بازشو ها

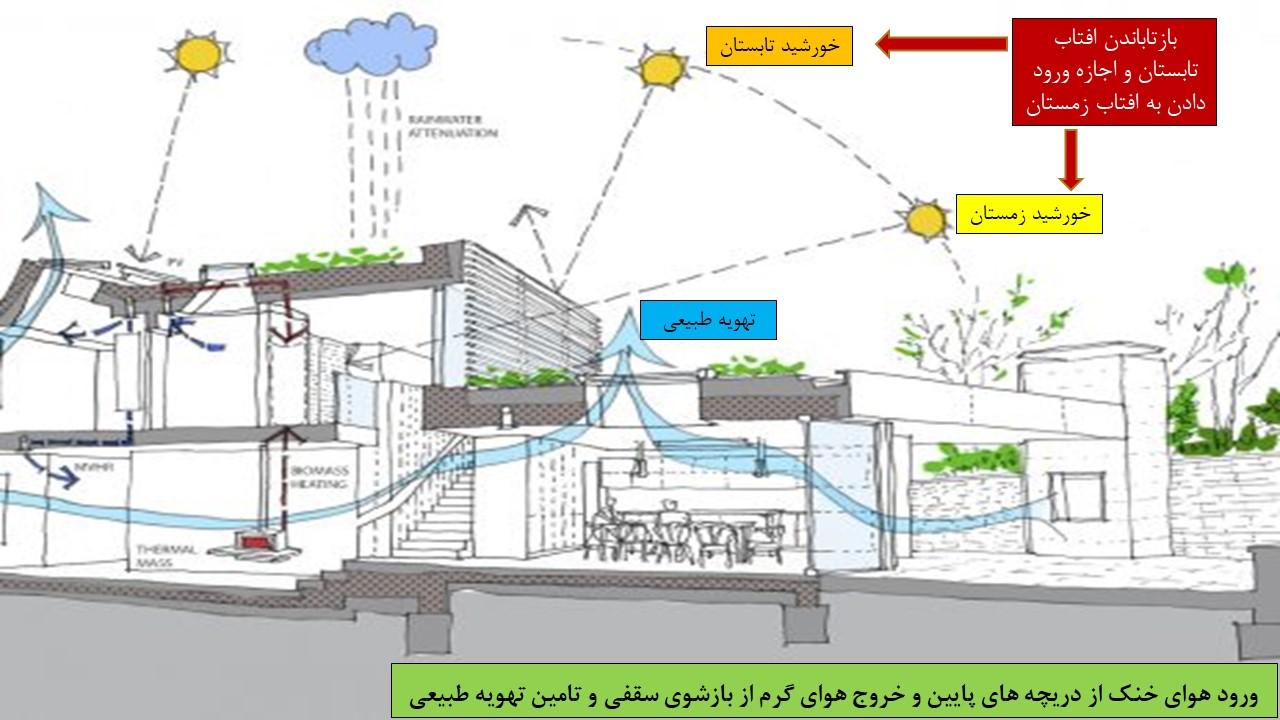

• ورود هوای خنک از دریچه های پایین و خروج هوای گرم از بازشوی سقفی و تامین تهویه طبیعی
• تامین روشنایی روز و تهویه طبیعی از طریق تعبیه بازشوهای مستقل و همچنین کنترل تابش گرمایی خورشید
• نمونه ای از تامین تهویه طبیعی و روشنایی روز و جلوگیری از افتاب مزاحم تابستانی

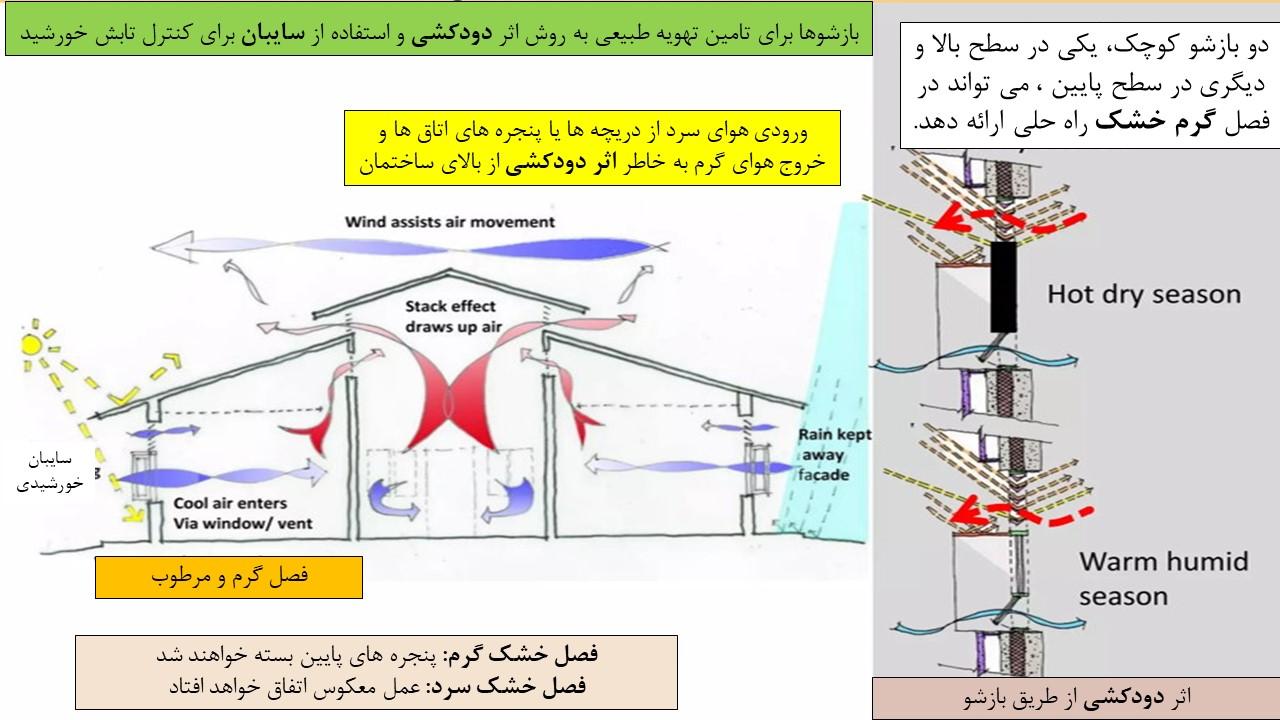

• بازشوها برای تامین تهویه طبیعی به روش اثر دودکشی و استفاده از سایبان برای کنترل تابش خورشید
• ورودی هوای سرد از دریچه ها یا پنجره های اتاق ها و خروج هوای گرم به خاطر اثر دودکشی از بالای ساختمان
• تامین تهویه طبیعی ، نور روشنایی وکنترل تابش گرمایی خورشید
• عملکردهای چندگانه مانیتورهای سقفی
• اصول طراحی بازشو های تهویه در نواحی گرم و خشک
• ایجاد قاب بندی های ظریف مشبک اجری ، جهت تهویه طبیعی در ساختمان عباسیان کاشان
• بازشو های تهویه در نواحی گرم و مرطوب
• قرار دادن گشودگی ها در نماهای روبرو برای تهویه تقاطعی
• تهویه ی تقاطعی
• بازشوهای بزرگ و تامین تهویه تقاطعی فضاهای درونی
• مسیرهای وقوع تهویه طبیعی پیوسته

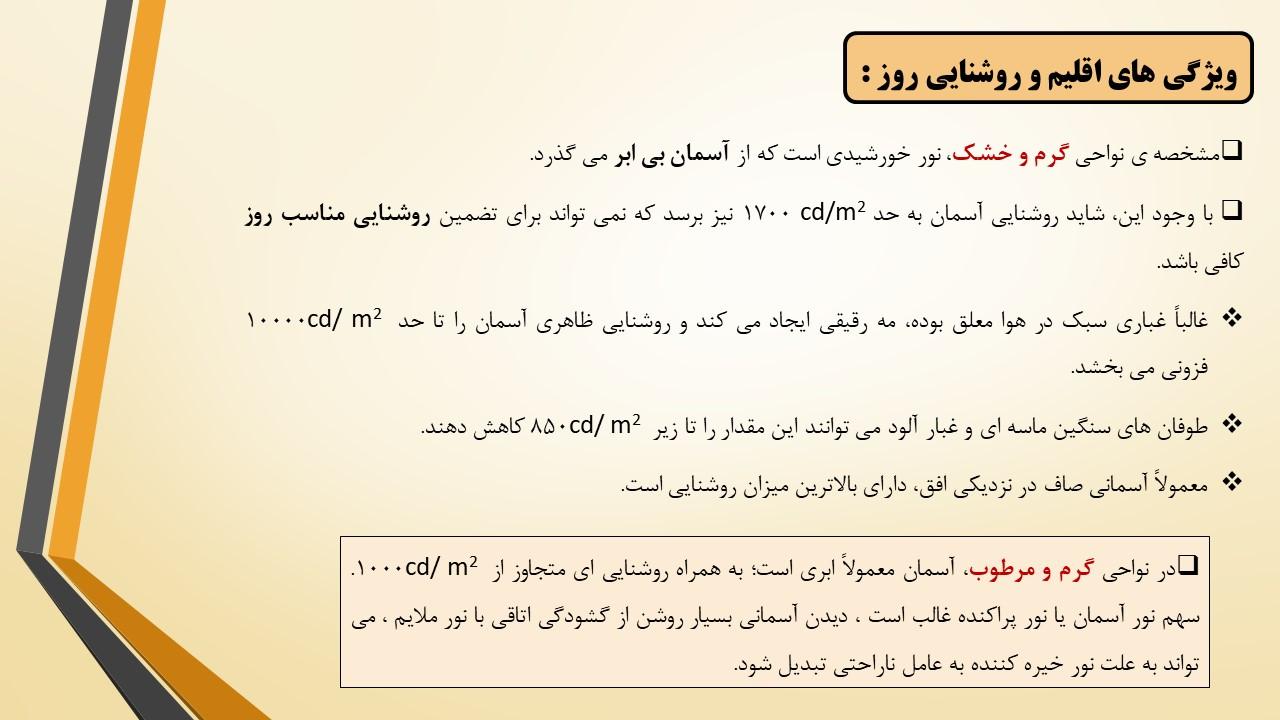

• ویژگی های اقلیم و روشنایی روز :
• اصول طراحی بازشو های نورگیری در نواحی گرم و خشک :
• مشربیه
• پنجره ثابت و بزرگتر جهت نورگیری و پنجره های بازشو و کوچکتر جهت تهویه در خانه عباسیان کاشان

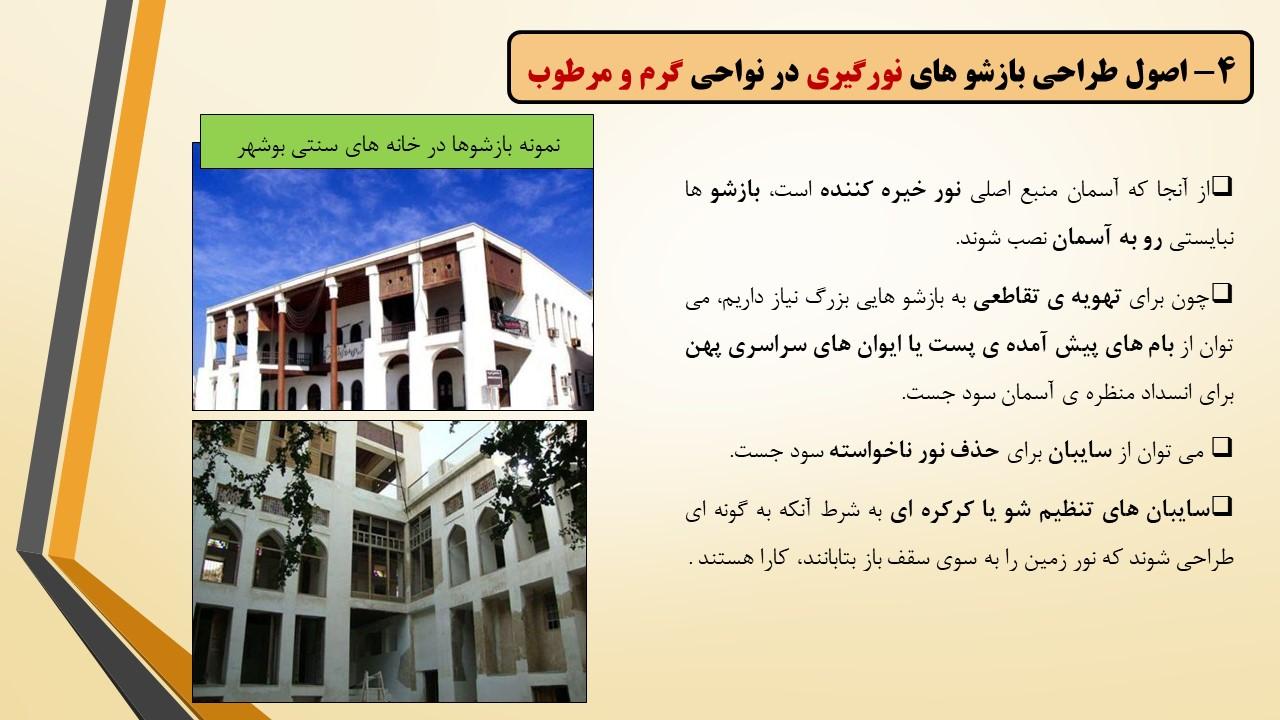

• اصول طراحی بازشو های نورگیری در نواحی گرم و مرطوب
• نمونه بازشوها در خانه های سنتی بوشهر
• انواع سایبان های ثابت و کرکره ای متحرک و تنظیم شو در خانه های سنتی بوشهر
