تابش گرمایی خورشید و استفاده از گرمای خورشید به شیوه غیر فعال ( 110 اسلاید )

قیمت:

۲۲,۰۰۰ تومان

توضیحات تکمیلی

تعداد اسلاید	110
دسته بندی	تنظیم شرایط محیطی
برچسب ها	آتریوم, اشعه افشان, اشعه انعکاسی, اشعه بازتابشی, اشعه مستقیم, اصول استفاده از گرمای خورشید به شیوه غیر فعال, انرژی گرمایی خورشید, انواع آتریوم, انواع اشعه گرمایی خورشید, انواع اشعه گرمایی و نورانی خورشید, بام سبز, تابش گرمایی خورشید, تابش گرمایی چیست, جهت بهینه برای استقرار ساختمان, حالات مختلف سایبان های افقی و عمودی, سایبان های افقی, سایبان های ثابت شبکه ای, سایبان های عمودی, سایه اندازی ساختمان های مجاور بر یکدیگر, سایه در معماری, سطوح خاذن حرارت, سیستم گلخانه ای, عملکرد آتریوم, مقایسه سایبان های مختلف, نمای خود سایه, نور مستقیم خورشید, نور منعکس از آسمان, ویژگی های تابش گرمایی, کنترل سایه, گرمای خورشید به شیوه غیر فعال, گلخانه خورشیدی

توضیحات کلی پاورپوینت:

این پاورپوینت بسیار کامل از سه بخش زیر تشکیل شده است :

بخش اول : ویژگی های تابش گرمایی خورشید

در این بخش در ابتدا توضیحاتی پیرامون تعریف تابش گرمایی ارائه می شود . ( تابش گرمایی عبارت است از انتقال گرما به وسیله امواج الکترومغناطیسی ) .

سپس ویژگی های مختلف تابش گرمایی ، طيف امواج الکترومغناطیسی و سه حالت تابش گرمایی خورشید ( تابش مستقیم ، افشان و منعکس شده ) بررسی می شود .

در ادامه انواع اشعه گرمایی خورشید ( اشعه مستقیم ، اشعه افشان ، اشعه انعکاسی و اشعه بازتابشی ) و انواع اشعه های نورانی خورشید ( نور مستقیم خورشید ، نور منعکس از آسمان ، نور منعکس از محیط خارج و نور منعکس از محیط داخل ) معرفی می گردد .

بخش دوم : استفاده از گرمای خورشید به شیوه غیر فعال Passive solar energy

در این بخش تعاریفی از گرمایش خورشیدی به شیوه غیر فعال و روش های اجرای آن ارائه می شود :

استفاده از بیشترین تابش قابل دریافت توسط سطوح زمین یا ساختمان در مواقع سرد و کنترل مقدار گرمای دریافت شده در مواقع گرم
انتخاب مناسب ترین مکان ها برای استقرار مجموعه های ساختمانی با توجه به طول دوره گرما و سرما و شیب زمین
گرم کردن ساختمان و محیط اطراف آن در مواقع سرد به کمک تابش مستقیم آفتاب

پرهیز از تابش مستقیم آفتاب در مواقع گرم به وسیله :

1-کنترل جهت استقرار
2-کنترل جنس و رنگ سطوح
3-کنترل سایه

1- کنترل جهت استقرار :

استقرار فضاهای مختلف در جبهه های مختلف ساختمان با توجه به ارزش آن جبهه از نظر دریافت گرمای خورشیدی
انتخاب جهت بهینه برای استقرار ساختمان به نحوی که در مواقع گرم کمترین و در مواقع سرد بیشترین میزان گرما را از خورشید دریافت کند

در طراحی دو عامل اصلی میزان تابشی را که به سطح می رسد ، کنترل می کنند :

اول - جهت قرارگیری سطح نسبت به خورشید که تعیین کننده ی زاویه ی برخورد اشعه به سطح است.
دوم - مساحت سطح زیر تابش

به همین دلیل است که باید در اولین مراحل طراحی تصمیم های لازم درباره ی جهت استقرار و کشیدگی افقی یا عمودی ساختمان گرفته شود. مناسب ترین طراحی آن است ، که ساختمان نسبت به خورشید در جهتی قرار داده شود که بیشترین گرما را در روزهای سرد و کمترین گرما را در روزهای گرم از آن دریافت کند. این جهت را میتوان جهت بهینه نامید .

محاسبات انجام شده در این زمینه نشان داده است که در ایران سطوح قائم رو به جنوب تا جنوب شرقی معمولاً بهترین جهت گیری را نسبت به دریافت گرمای خورشید دارند.

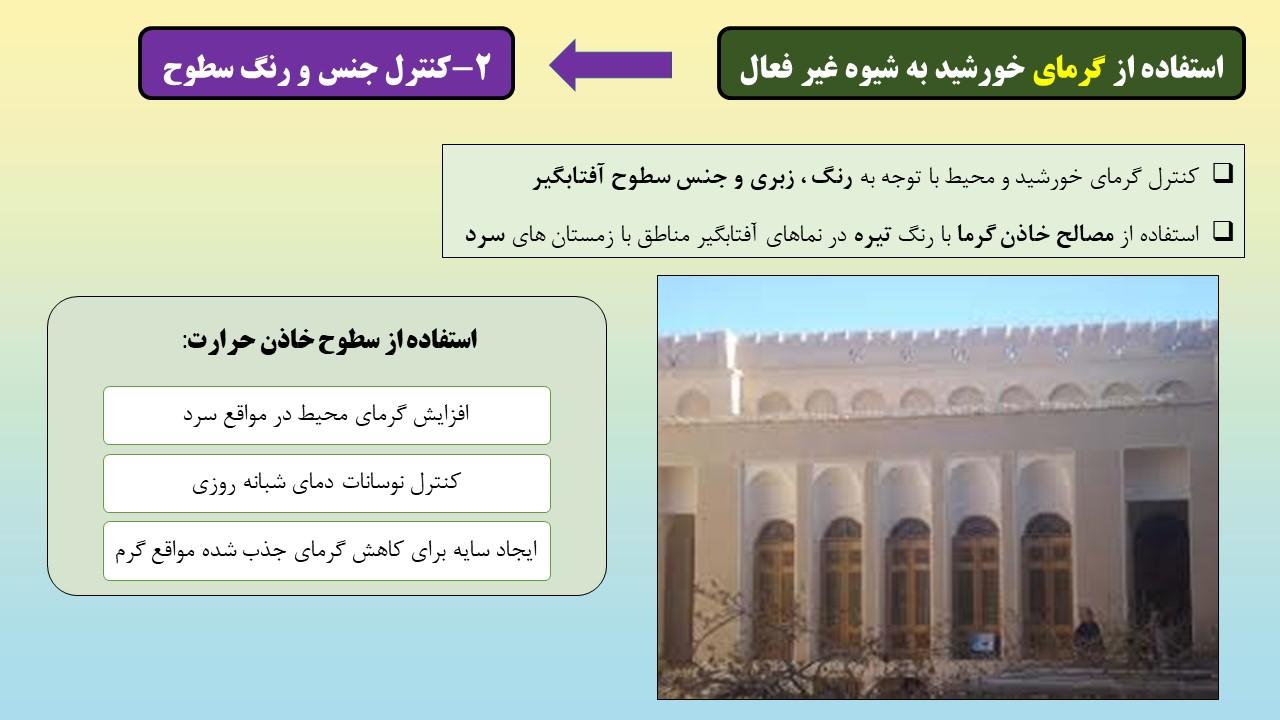

2- کنترل جنس و رنگ سطوح :

کنترل گرمای خورشید و محیط با توجه به رنگ ، زبری و جنس سطوح آفتابگیر
استفاده از مصالح خاذن گرما با رنگ تیره در نماهای آفتابگیر مناطق با زمستان های سرد
استفاده از سطوح آب و فضای سبز برای کاهش گرمای جذب شده مواقع گرم در سطوح افقی

استفاده از سطوح خاذن حرارت :

افزایش گرمای محیط در مواقع سرد
کنترل نوسانات دمای شبانه روزی
ایجاد سایه برای کاهش گرمای جذب شده مواقع گرم

3- کنترل سایه :

استفاده از بیشترین سطوح آفتاب گیر در مواقع سرد و بیشترین سطوح سایه در مواقع گرم
اجازه عبور نور خورشید در زمستان و جلوگیری از افتاب تابستان با سایبان
پرهیز از احداث ساختمان های بلند در بافت های متراکم یا کم ارتفاع
پرهیز از احداث پیاده رو در مناطق همیشه سایه ساختمان ها
توجه به سطوح سایه و آفتاب در تنظیم فواصل بين ساختمان ها یا محل برج های بلند
کنترل سایه ساختمانها بر یکدیگر از نظر ذوب برف های موجود در حیاط ها
پرهيز از كاربرد فرم های نامناسب از نظر توليد تله ی سرما در روزهای سرد
استفاده از درپوش محافظ برای جلوگیری از انتقال حرارت از پنجره در مناطق سرد

استفاده از سایبان افقی و عمودی مناسب در جهات مختلف ساختمان :

سایبان افقی برای جبهه جنوبی
سایبان قائم در جبهه غربی و شرقی

عمق سایبان افقی پنجره های رو به جنوب ، متناسب با ارتفاع پنجره و شرایط اقلیمی تغییر می کند :

در اقلیم های سرد یا پنجره های کم ارتفاع ، سایبان کم عمق تر
و در اقلیم های گرم یا پنجره های مرتفع ، سایبان عمیق تری مورد نیاز است .

بخش سوم : استفاده از آتریوم و گلخانه

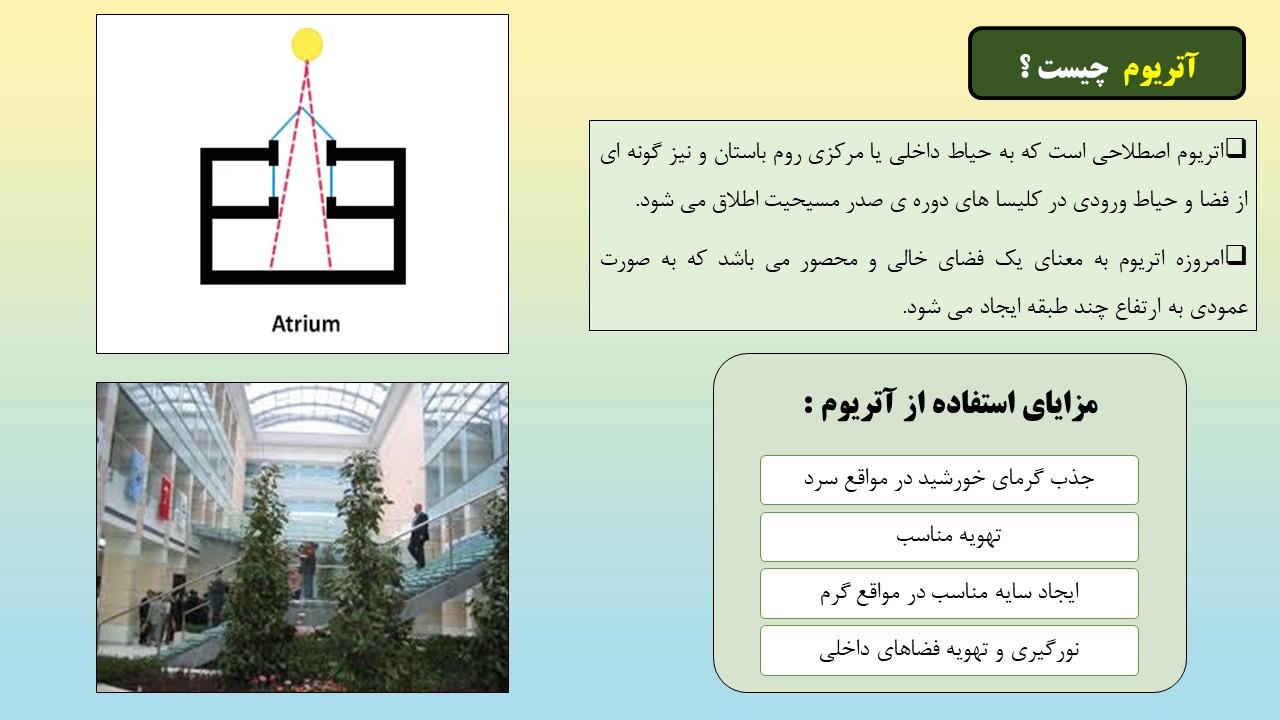

در این بخش ابتدا تعریفی از آتریوم و مزایای آن ارائه شده و سپس انواع آتریوم معرفی می گردد .

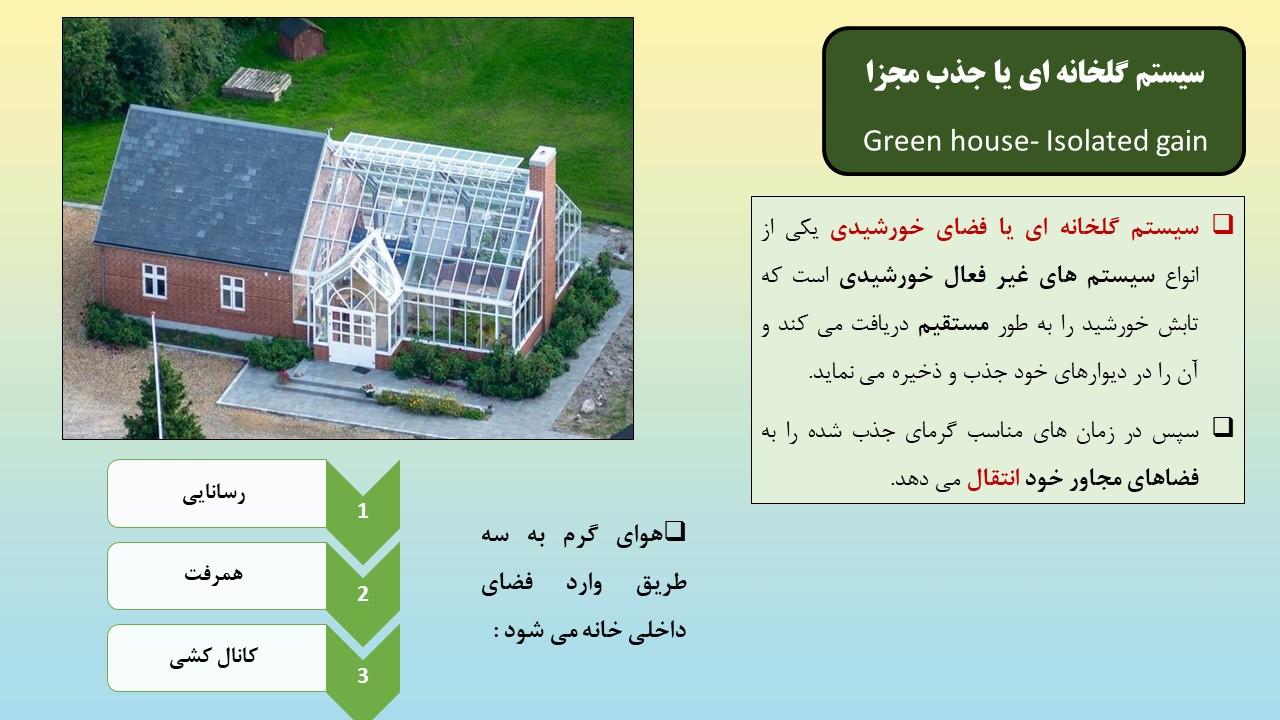

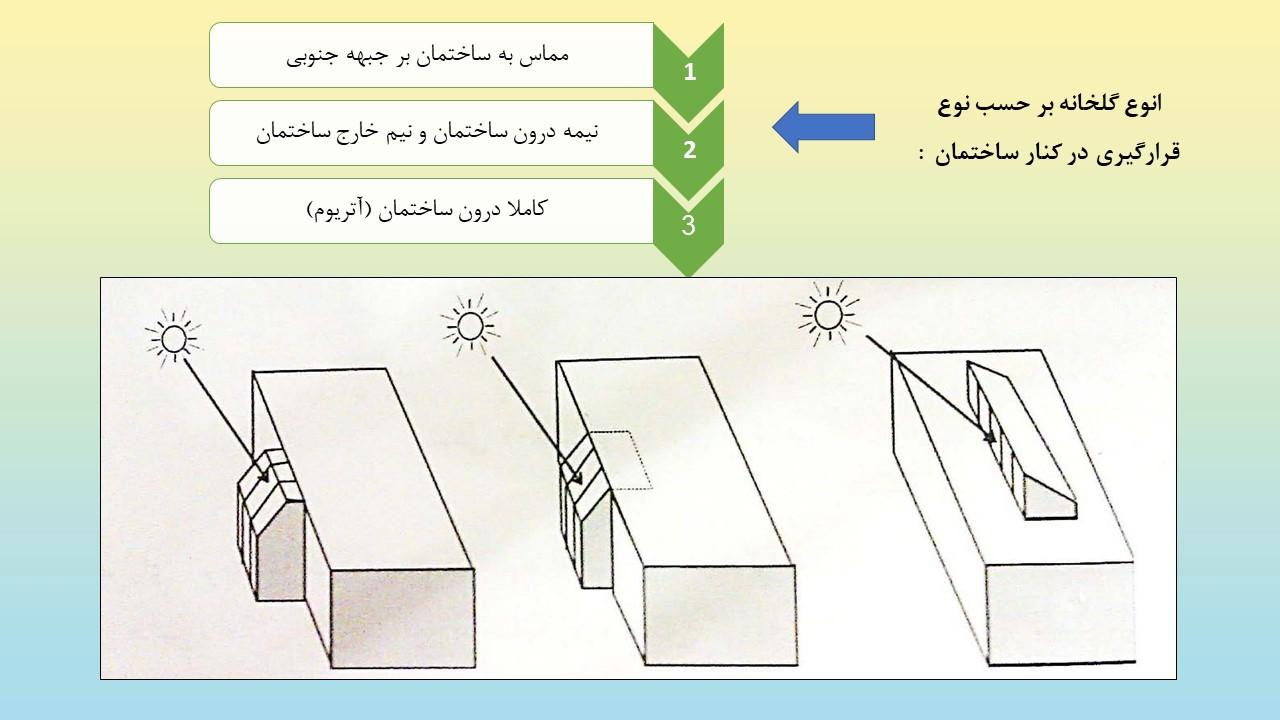

در ادامه سیستم گلخانه ای یا جذب مجزا Green house- Isolated gain معرفی و عملکرد آن مورد بررسی قرار می گیرد .

لیست کامل مطالب داخل این پاورپوینت :

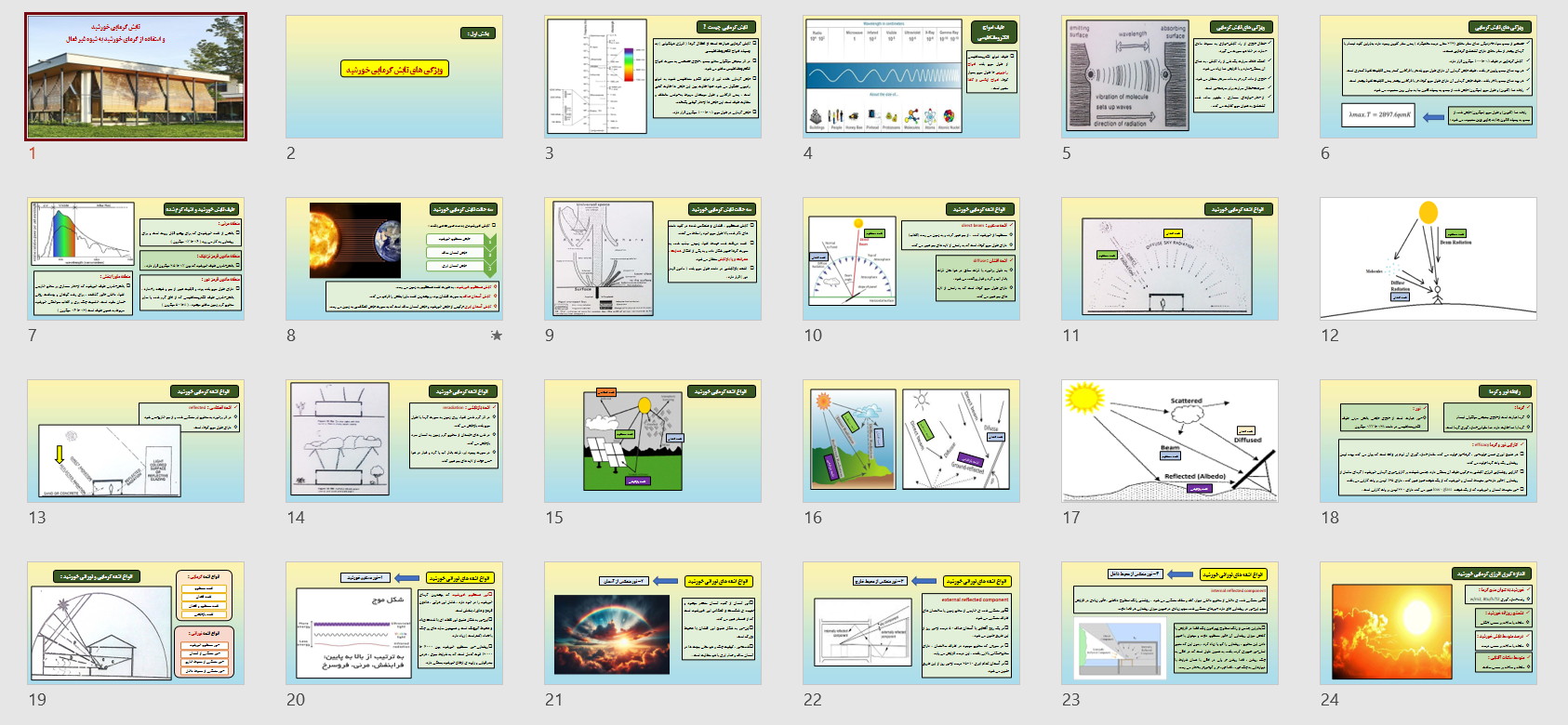

بخش اول : ویژگی های تابش گرمایی خورشید ( 24 اسلاید )

تابش گرمایی چیست ؟
طیف امواج الکترومغناطیسی
ویژگی های تابش گرمایی
طیف تابش خورشید و اشیاء گرم شده
سه حالت تابش گرمایی خورشید
تابش مستقیم ، افشان و منعکس شده
انواع اشعه گرمایی خورشید
اشعه مستقیم
اشعه افشان
اشعه انعکاسی
اشعه بازتابشی
رابطه نور و گرما

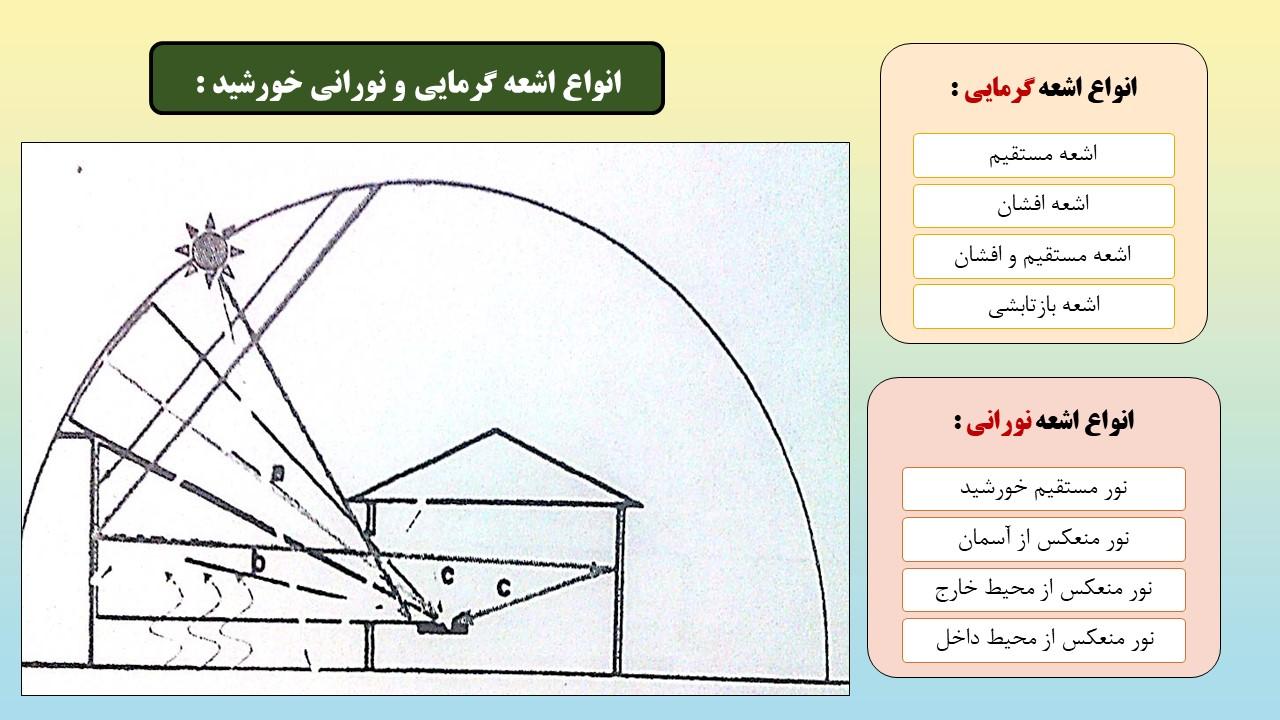

انواع اشعه گرمایی و نورانی خورشید :
انواع اشعه های نورانی خورشید
1-نور مستقیم خورشید
2- نور منعکس از آسمان
3- نور منعکس از محیط خارج
4- نور منعکس از محیط داخل

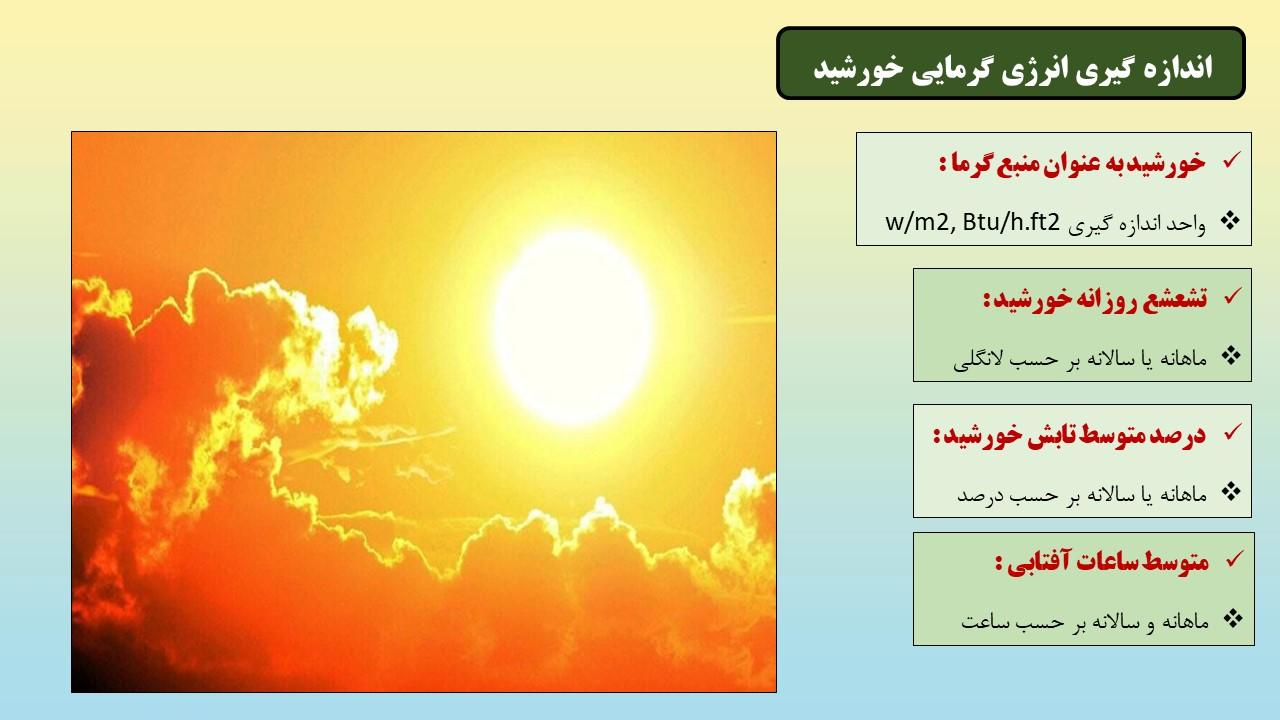

اندازه گیری انرژی گرمایی خورشید

بخش دوم : استفاده از گرمای خورشید به شیوه غیر فعال Passive solar energy ( 70 اسلاید )

اصول استفاده از گرمای خورشید به شیوه غیر فعال
1- کنترل جهت استقرار
انتخاب جهت بهینه برای استقرار ساختمان
رابطه ی جهت تابش با گرمایی که سطح دریافت میکند
نمونه جبهه جنوب شرقی در خانه عباسیان کاشان
تاثیر جهت گیری و فرم بنا و مجموعه ی آنها بر دریافت انرژی خورشیدی
چیدمان فضاهای زندگی بر طبق بهینه ترین جهت استقرار ساختمان
نمونه قرار گرفتن فضاهای کم اهمیت تر در جبهه شرقی خانه عباسیان به علت برخورداری از تابش نامناسب
قسمت تابستان نشین در ضلع جنوبی حیاط خانه عامری ها کاشان
جبهه جنوبی حیاط خانه بروجردیها ؛ تابستان نشین – مهمترین بخش خانه ، مشتمل بر یک تالار بزرگ، پر عظمت و مرتفع همراه با اتاق ها و فضاهایی در دو طبقه
جبهه شمالی خانه بروجردیها ؛ زمستان نشین – دارای یک تالار پنج دری با شاه نشین
زمین های شیب دار کوهپایه ها
2-کنترل جنس و رنگ سطوح
استفاده از سطوح خاذن حرارت
سطوح مختلف از نظر نحوه ی دریافت اشعه ی خورشید
سه ویژگی عبور، انعکاس و جذب در برابر اشعه ی دریافتی از خورشید دریک ماده نیمه شفاف
جذب و انعکاس متفاوت در سطوح مختلف
سفید کاری سطوح خارجی به منظور کاهش حرارت ایجاد شده در دیوارها بر اثر تابش آفتاب در خانه عباسیان کاشان
جذب گرما در سطوح با رنگ های متفاوت
استفاده از مصالح خازن حرارت با قابلیت تأخیر حرارتی در جبهه های آفتاب گیر
استفاده از مصالح خازن (ظرفیت حرارتی زیاد) در نمای رو به آفتاب در مناطق سرد
کنترل تابش خورشید و گرمای دریافتی به وسیله پیش آمدگی ها ، استفاده از جرم های ذخیره حرارتی
کنترل تابش خورشید و گرمای دریافتی به وسیله پیش آمدگی های بلند ، استفاده از جرم های ذخیره حرارتی و سیستم سقف خنک
استفاده از سطوح آب و فضای سبز برای کاهش گرمای جذب شده مواقع گرم در سطوح افقی

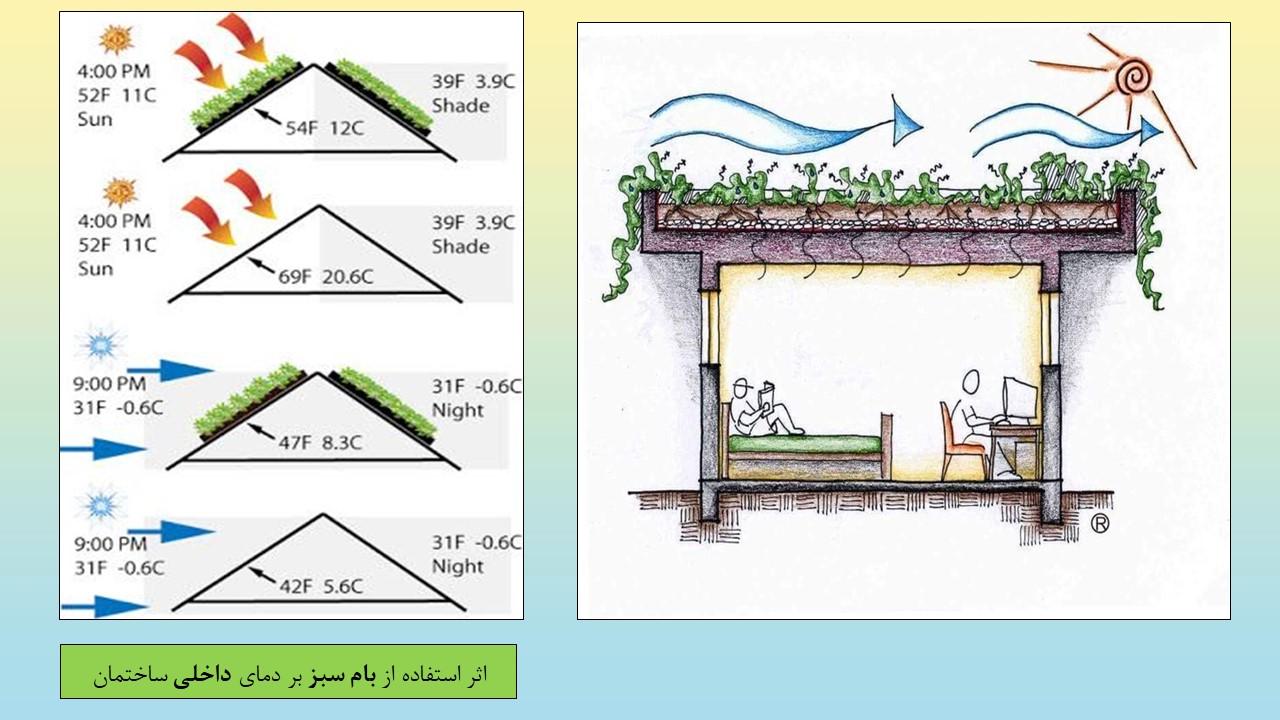

اثر استفاده از بام سبز بر دمای داخلی ساختمان
3- کنترل سایه
استفاده از بیشترین سطوح آفتاب گیر در مواقع سرد و بیشترین سطوح سایه در مواقع گرم
اجازه عبور نور خورشید در زمستان و جلوگیری از افتاب تابستان با سایبان
تاثیر وجود سایه بان در جلوگیری از ورود افتاب مزاحم تابستانی و اجازه به ورود افتاب زمستانی
نحوه دریافت نور در زمستان و تابستان با توجه به سایه بان تعبیه شده
عمق بهینه سایبان با پیش آمدگی افقی برای ممانعت از افتاب تابستانی و اجازه دادن به ورود اشعه گرمای خورشید زمستانی
دریافت نور خورشید از طریق نورگیرهای سقفی و کلیراستوری و در عین حال جلوگیری از نور و گرمای مزاحم تابستانی در پنجره رو به جنوب با استفاده از پیش آمدگی سقف
اجزای یک سیستم دریافت گرمای خورشیدی در زمستان و ذخیره سازی آن در جرم های حرارتی دیوار و کف

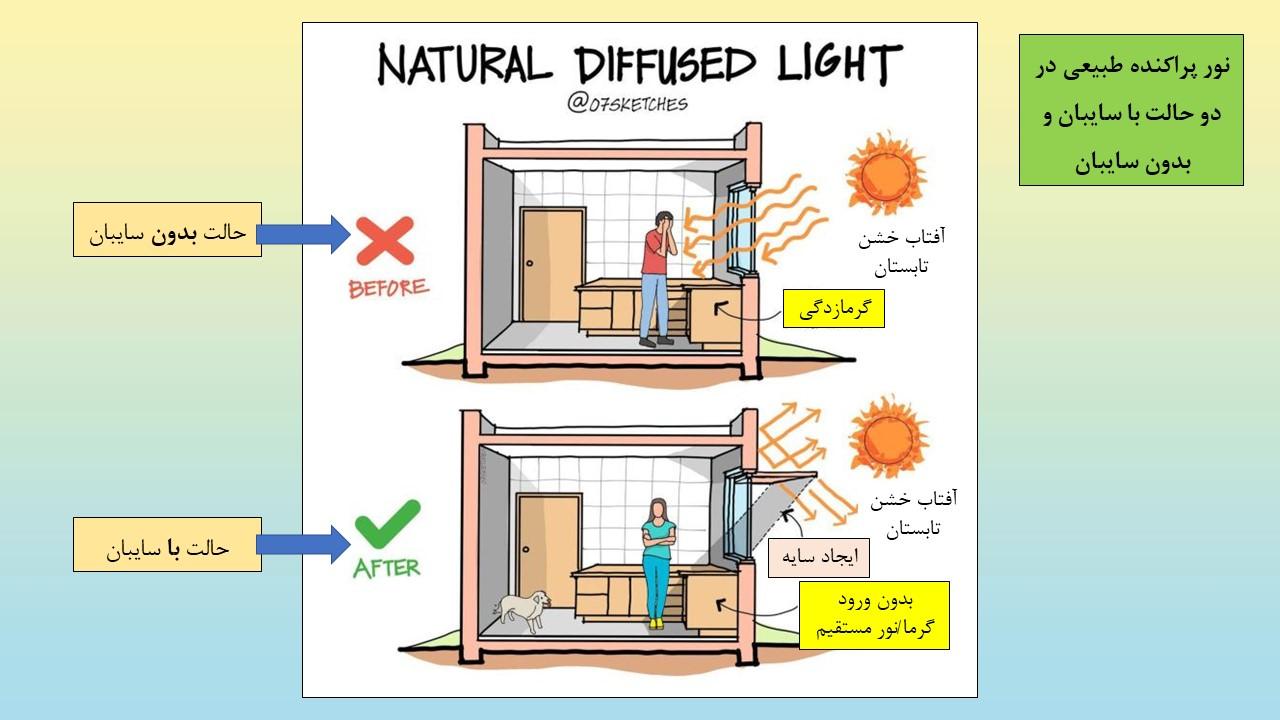

نور پراکنده طبیعی در دو حالت با سایبان و بدون سایبان
توجه به سایه اندازی ساختمان های مجاور بر یکدیگر
تاثیر سایه اندازی ساختمان های بلند بر بناهای شمالی
تاثیر سایه اندازی ساختمان های پیش آمده بر ساختمان های مجاور
پرهیز از کاربرد فرم های نامناسب از نظر تولید تله ی سرما در روزهای سرد
تأثیر شکل ساختمان بر میزان سایه های افتاده
نمای خود سایه از آفتاب مستقیم
استفاده از سایبان افقی و عمودی مناسب در جهات مختلف ساختمان
حالات مختلف سایبان های افقی و عمودی

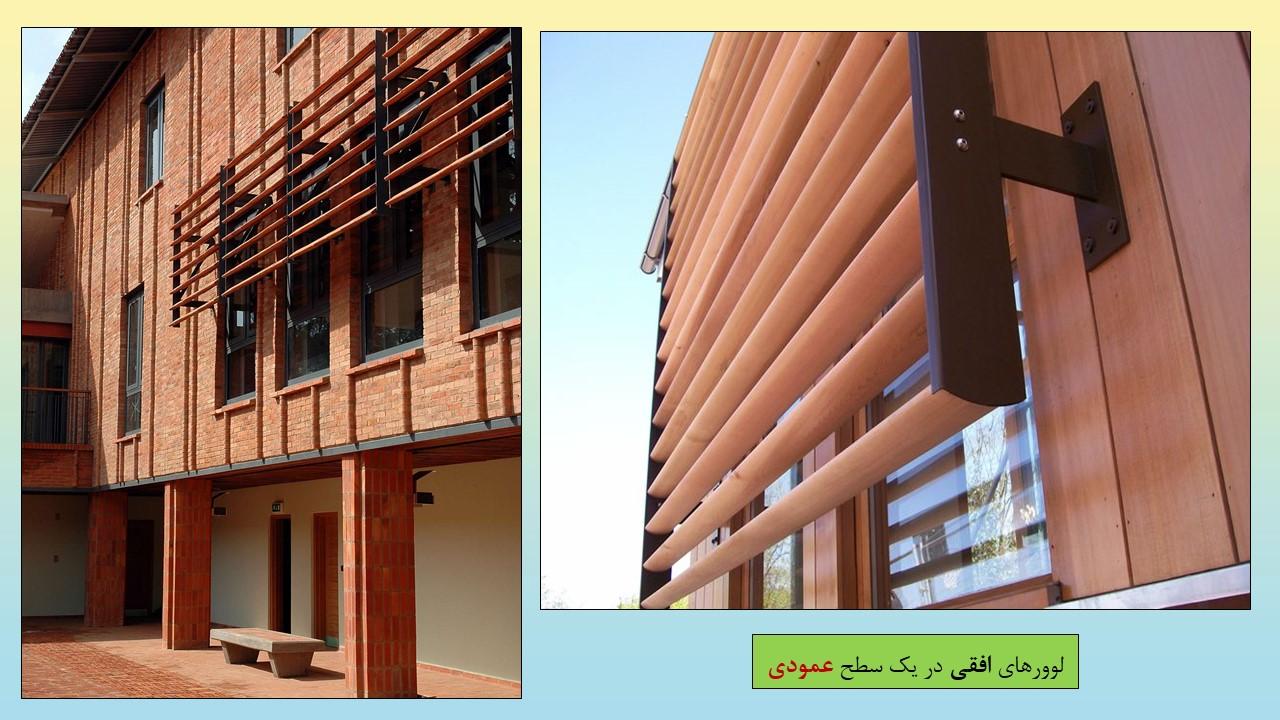

سایبان های افقی
سایبان های پره های عمودی
سایبان های عمودی متحرک
سایبان های ثابت شبکه ای یا ترکیبی
مقایسه سایبان های مختلف
سایبان عریض یا بالکن در اقلیم گرم ، برای پنجره رو به جنوب یا جنوب شرقی
نحوه ی طراحی و خصوصیات سایبان در یک پنجره ِ ی فرضی رو به جنوب شرقی
نحوه ی طراحی و ویژگی های سایبان پنجره های رو به شرق، غرب و جهت های نزدیک به آنها

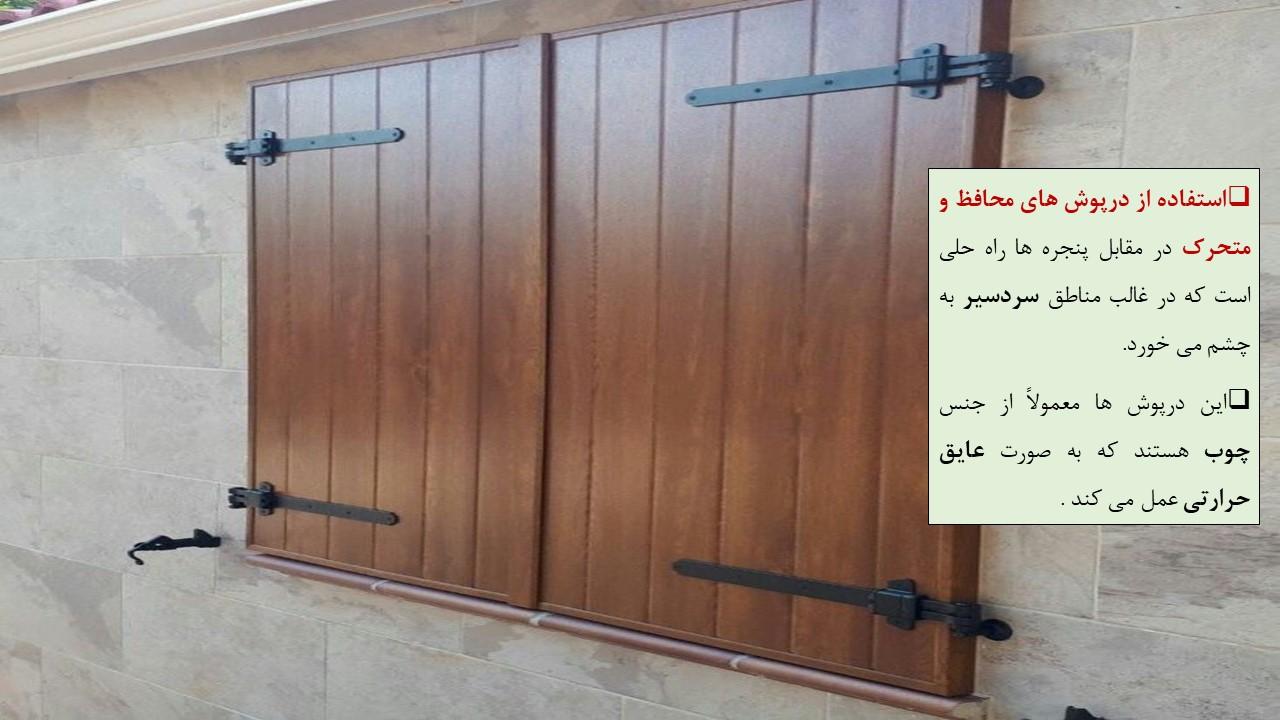

استفاده از درپوش محافظ برای جلوگیری از انتقال حرارت از پنجره در مناطق سرد
