لیست مطالب داخل این پاورپوینت:
- مقدمه
- انگیزه های ساخت قالب «گرین وافل»
- جزئیات سقف گرین وافل
- جزئیات عمومی
- جزئیات در اسکلت فلزی
- جزئیات در اسکلت بتنی
- تصاویری از شکل و نحوه مونتاژقالب
- تصاویری از زیرسازی سقف

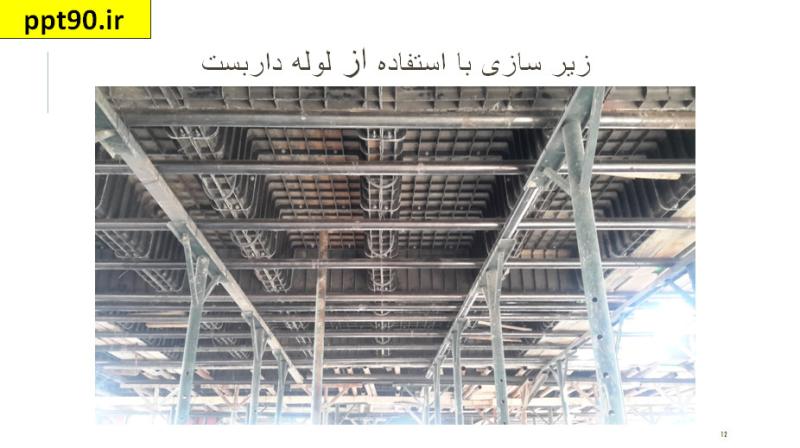

- تصاویری از زیر سازی با استفاده از قوطی فلزی
- تصاویری از اجرای تیرچه درجا با استفاده از خرپا
- تصاویری از چیدمان قالب

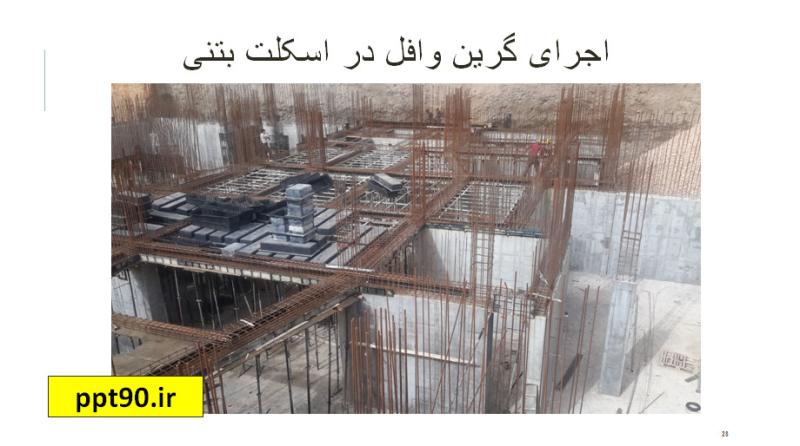

- تصاویری از اجرای گرین وافل در اسکلت بتنی
- تصاویری از اجرای دقیق تیرچه ها و شناژ مخفی با قالب گرین وافل
- تصاویری از اجرای دقیق ژوئن(شناژمخفی) در سقف گرین وافل
- تصاویری از امکان اجرای مناسب میلگرد حرارتی
- تصاویری از امکان افزایش جان تیرچه به اندازه مورد نیاز
- تصاویری از اجرای دال دوطرفه
- تصاویری از عبور تاسیسات از داخل سقف
- تصاویری از نمای زیر سقف
- تصاویری از اتصال مناسب دیوار به سقف
- مزایای سقف «گرین وافل»
- مزایای قالب «گرین وافل»
نمونه ای ازمطالب قرارگرفته درداخل این پاورپوینت:
مزایای سقف «گرین وافل» :
- حذف انواع بلوک و تیرچه های پیش ساخته
- حذف تیرچه دوبل به دلیل اجرای تیرچه درجا و عدم محدودیت در استفاده از سایز میلگرد در تیرچه
- حذف مراحل و هزینه های ساخت تیرچه پیش ساخته، حمل و نقل، انبار کردن و انتقال به طبقات
- عدم نیاز به جابجایی خاموت و شکستن بتن سر تیرچه و سهولت در میلگرد گذاری سقف
- امکان نصب ورق برای ساپورت های تاسیساتی در کف تیرچه، قبل از بتن ریزی
- قابل استفاده در انواع اسکلت بتنی و فلزی
- کاهش مصرف بتن و میلگرد به دلیل کاهش وزن سقف نسبت به سایر سقف های متداول
- به دلیل سبک بودن قالب و مدولار بودن آن، زیرسازی ساده و کم هزینه و اجرای سریع تر با کیفیت بالاتر نسبت به سقف های متداول
- با تغییر نحوه مونتاژ قالب می توان سقف را به صورت دال یک و دوطرفه اجرا کرد
- استفاده از سقف سازه ای به عنوان سقف نمایان(اکسپوز) و حذف نازک کاری در مشاعات و پارکینگ
- ایمنی در اجرا، حریق و زلزله
- امکان عبور تاسیسات از داخل سقف و در پی آن کاهش هزینه کف سازی و بار مرده سقف، همچنین افزایش فضای مفید
- اجرای اقتصادی دهانه های بزرگ
- ممان اینرسی و صلبیت بالا به دلیل بتن ریزی یکپارچه سقف که نتیجه آن کاهش قابل توجه لرزش سقف خواهد بود
- نظارت دقیق به مصرف و آرایش میلگرد تا لحظه قبل از بتن ریزی
- به دلیل جنس قالب گرین وافل، هیچگونه جذب آب بتن انجام نمی گیرد و ویبراسیون در آن به صورت کامل انجام می گیرد
- وزن بتن این سقف حداقل kg/m2250 می باشد
- مطابق با آیین نامه های معتبر ایران و جهان
- یکی از بهترین و اقتصادی ترین روشهای اجرای صنعتی سقف های مُجَوَّف(waffle)
مزایای قالب «گرین وافل» :
- به دلیل غیر ماندگار بودن قالب و امکان بازیافت آن، حافظ محیط زیست و سرمایه ملی خواهد بود
- با توجه به امکان مونتاژ به اندازه های مختلف، امکان اجرای دال یک و دوطرفه وجود دارد
- گرین وافل نیاز به چرب کردن ندارد و حداقل تکرار استفاده از آن 50مرتبه می باشد که درصورت استفاده صحیح و مراقبت بیشتر، این تعداد تا 100مرتبه قابل افزایش خواهد بود
- با آب به راحتی شسته و تمیز می شود
- سبک بودن قالب که در کارگاه توسط یک نفر قابل حمل است
- یک سال ضمانت تعویض قالب در صورت آسیب حین اجرای سقف
روشهای سنتی ساخت و ساز در کشورکه آمار قابل توجهی نیز شامل میشود،دارای معایب متعددی است که در ذیل بخشی از این معایب ذکر میگردد.
1_استفاده از انواع بلوک های ماندگار:
مدتهاست در صنعت ساختمان به خصوص اجرای سقف های متداول از بلوکهای ماندگار در سقف استفاده می شود.بلوک هایی از جنس سیمان،پلی استایرن(فوم)و… که استفاده از هریک از این قالب ها هدر رفتن سرمایه ملی محسوب می شود.انواع بلوک های سقفی ساختمان صرفا به عنوان یک قالب بتن مورد استفاده قرار می گیرد و پس از بتن ریزی سقف هیچگونه دخالتی در سازه و استحکام بنا ندارد و حتی خارج کردن بلوک ها از سقف را به دلیل کاهش خطر آوار در زمان زلزله توصیه کرده است که البته به دلیل سختی کار تقریبا هیچگاه انجام نمی گیرد و خطر آتش سوزی بلوک های پلی استایرن نیز همیشه،چه قبل از بهره برداری از ساختمان و چه درزمان استفاده از آن همواره وجود دارد.
2_مشکلات استفاده از تیرچه های پیش ساخته:
تولید تیرچه های پیش ساخته دارای مشکلات عدیده ایی می باشد.ازجمله عدم امکان کنترل کیفی تمامی تیرچه ها در زمان ساخت،محدودیت استفاده از آرماتور،سختی حمل تیرچه به محل،امکان آسیب پذیری تیرچه در زمان نصب،ایجاد مشکلات فنی در زمان نصب تیرچه(جابجایی خاموت ها،شکستن بتن سر تیرچه و …)
استفاده از آرماتور اضافه در ساخت تیرچه: بخشی از آرماتورهای تیرچه صرفا وظیفه تحمل وزن تیرچه در زمان حمل و جابجایی دارند و پس از نصب در محل و بتن ریزی عملا کاربردی ندارند.
3_ مشکلات ایمنی:
به دلیل جنس بلوک های سیمانی در هنگام عبور و مرور کارگران بر روی بلوک امکان شکستن یا از جا در رفتن آنها زیاد است.همین مورد در مورد بلوک های پلی استایرن نیز صادق است.البته از خطر آتشسوزی بلوک های پلی استایرن در کارگاه ساختمانی و متساعد شدن گازهای خطرناک آن نیز نباید غافل شد.موارد ذکر شده باعث بالا رفتن خطر در زمان اجرای سقف می گردد.که برای رفع آن باید به روشهای حذف بلوک روی آورد.
این سه مورد ذکر شده ، یعنی جلوگیری از هدر رفتن سرمایه ملی،ارتقای کیفیت فنی ساختمان و افزایش ایمنی سبب شد طراحی نوعی خاص از قالب غیر ماندگار سقف در دستور کار قرار گیرد.
