نکاتی در مورد ارماتوربندی تیر و ستون بتنی

در این نوشته مجموعه نکاتی در مورد اجرای صحیح ارماتور بندی ستون ها و تیرها در سازه های بتنی ارائه شده است.

وصله پوششی آرماتور ستون :

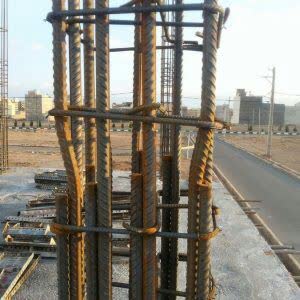

توصیه می شود در محل وصله پوششی آرماتورهای ستون، برای انتقال مستقیم بار، آرماتور بالایی (مخصوصا برای آرماتورهای نمره 25 به بالا) با شیب حداکثر 1 به 6 در محل وصله بر رو ی آرماتور پایینی طوری قرار گیرد که محور آرماتورها در یک راستا قرار گیرد.

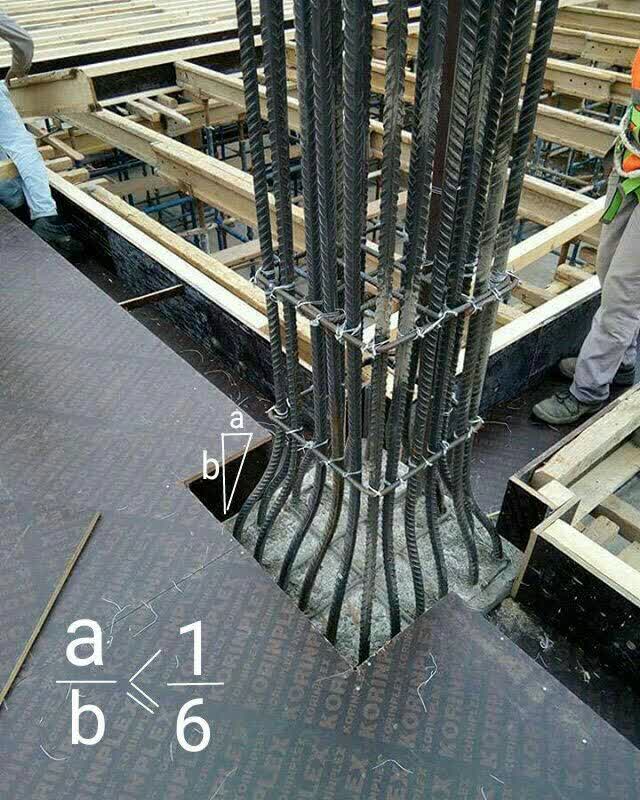

🔵 آرماتور انتظار ستون در حالتی که اختلاف ابعاد ستون فوقانی با ستون تحتانی بیش از 75mm نباشد، میتواند به نسبت حداکثر 1 به 6 بصورت خم اجرا شود.

🔵 نحوه صحیح اجرای هم پوشانی میلگردها در محل وصله ستونها

🔵 مقدار حداکثر درصد آرماتور ستون با درنظر گرفتن محل وصله باید به 4 درصد مقطع کل محدود شود.

🔵 نکته اجرایی

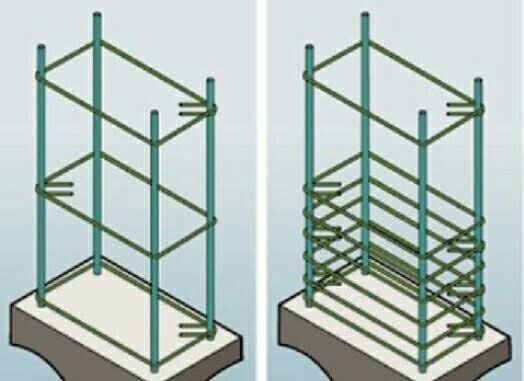

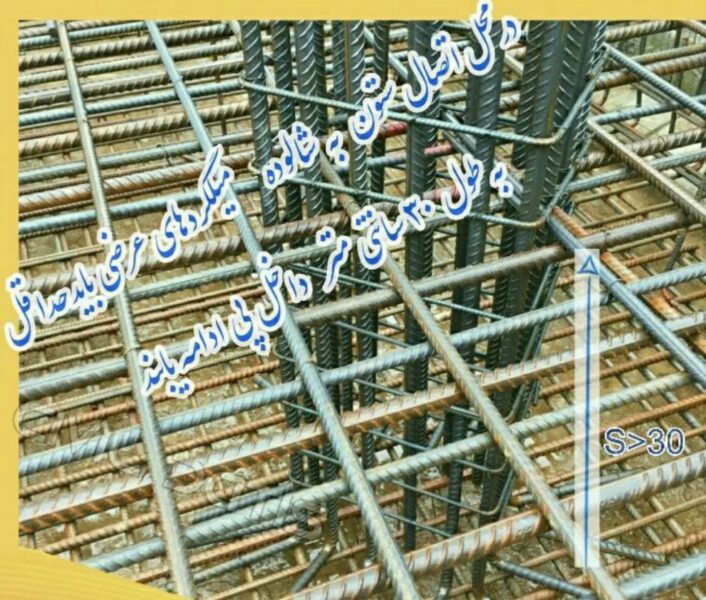

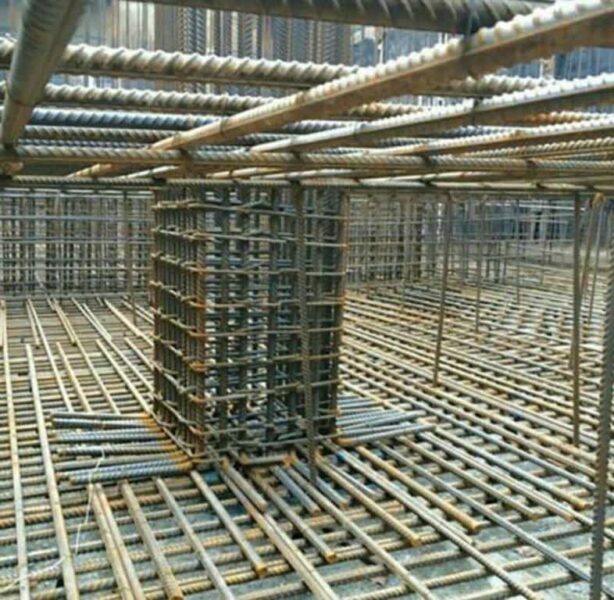

✅ اجرای خاموت ها دور ریشه ستون و در داخل فونداسیون ها الزامیست.

🔵 ضوابط خم آرماتورهای طولی

✅ آرماتور طولی تیر در ستون بایستی دارای خم 90 درجه باشد.

✅ خم میلگردهای پایین تیر، باید به سمت بالا و خم میلگردهای بالای تیر، به سمت پایین باشد.

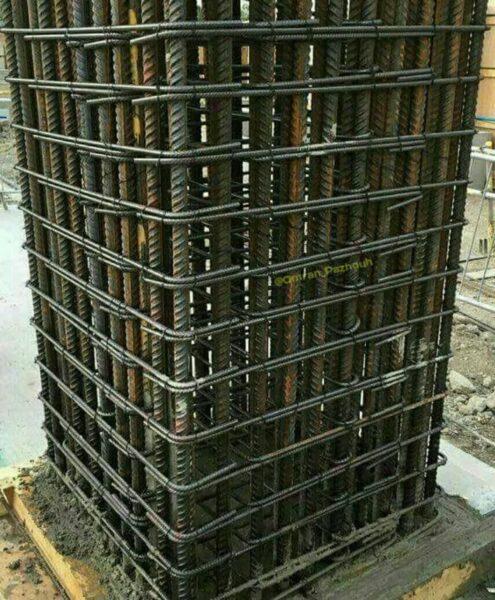

🔵 در آرماتوربندی ستون های بتنی نحوه خاموت گذاری باید به گونه ای باشد که قلاب ها روی هم قرار نگیرند.

🔵 نکته اجرایی

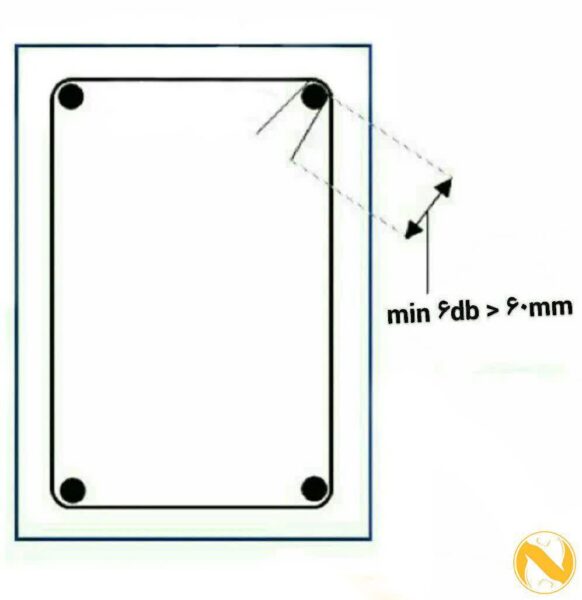

✅ برای خاموت های دارای قلاب ۱۳۵ درجه، طول خم برابر است با حداقل ۶ برابر قطر و باید بزرگتر از ۶۰ میلی متر باشد.

نکته :

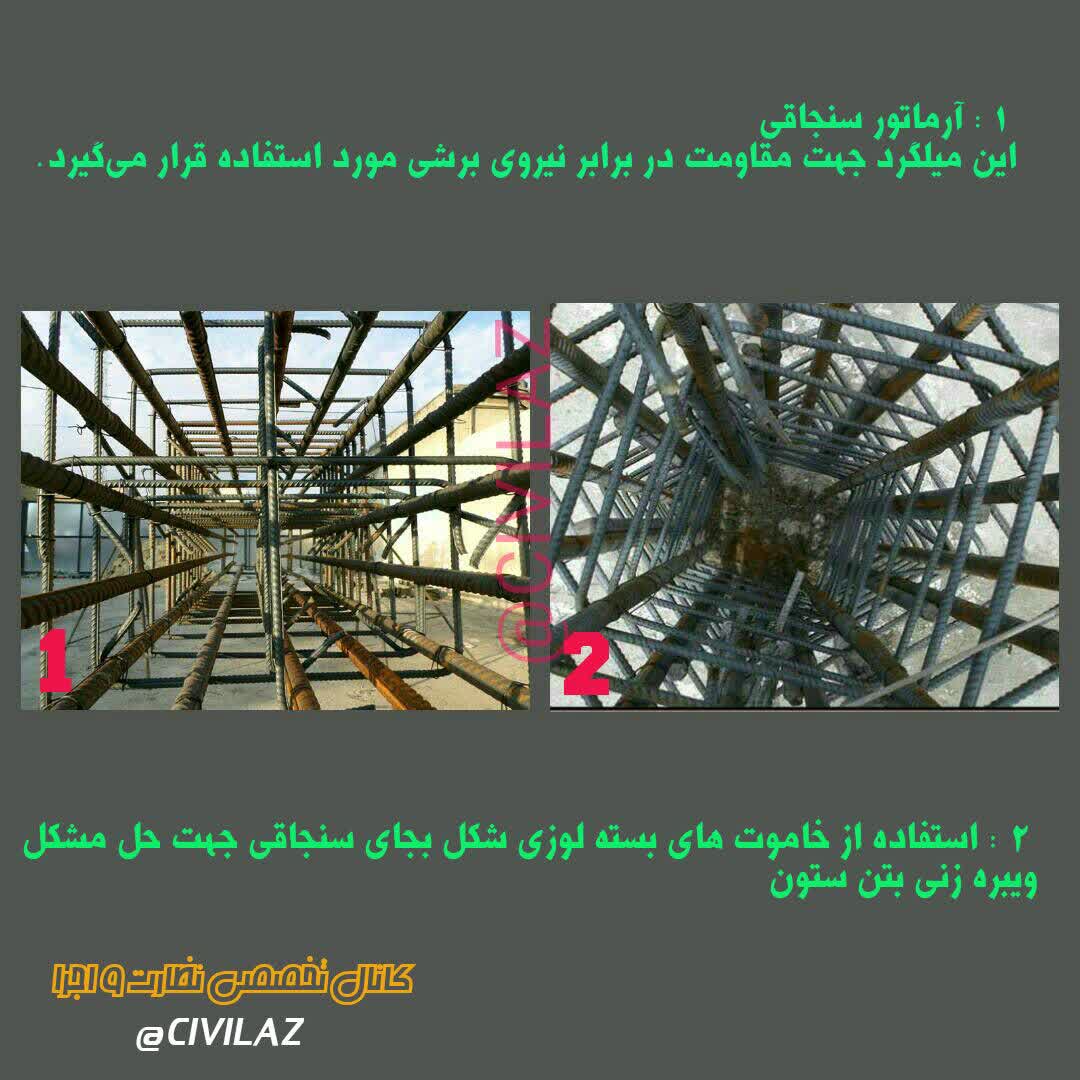

هنگامی که در مقطع ستون‌ها تعداد میلگرد‌های طولی بیش از ۱۲ عدد باشد، عموماً بستن میلگردهای سنجاقی به صورت یک در میان باعث ایجاد مشکل در ویبره زدن در زمان بتن ریزی می‌شود. بر طبق آیین‌نامه می‌توان به جای استفاده از میلگرد سنجاقی، از خاموت‌های بسته لوزی شکل استفاده کرد. در هر خاموت لوزی شکل فقط یک میلگرد طولی به صورت آزاد قرار می‌گیرد.

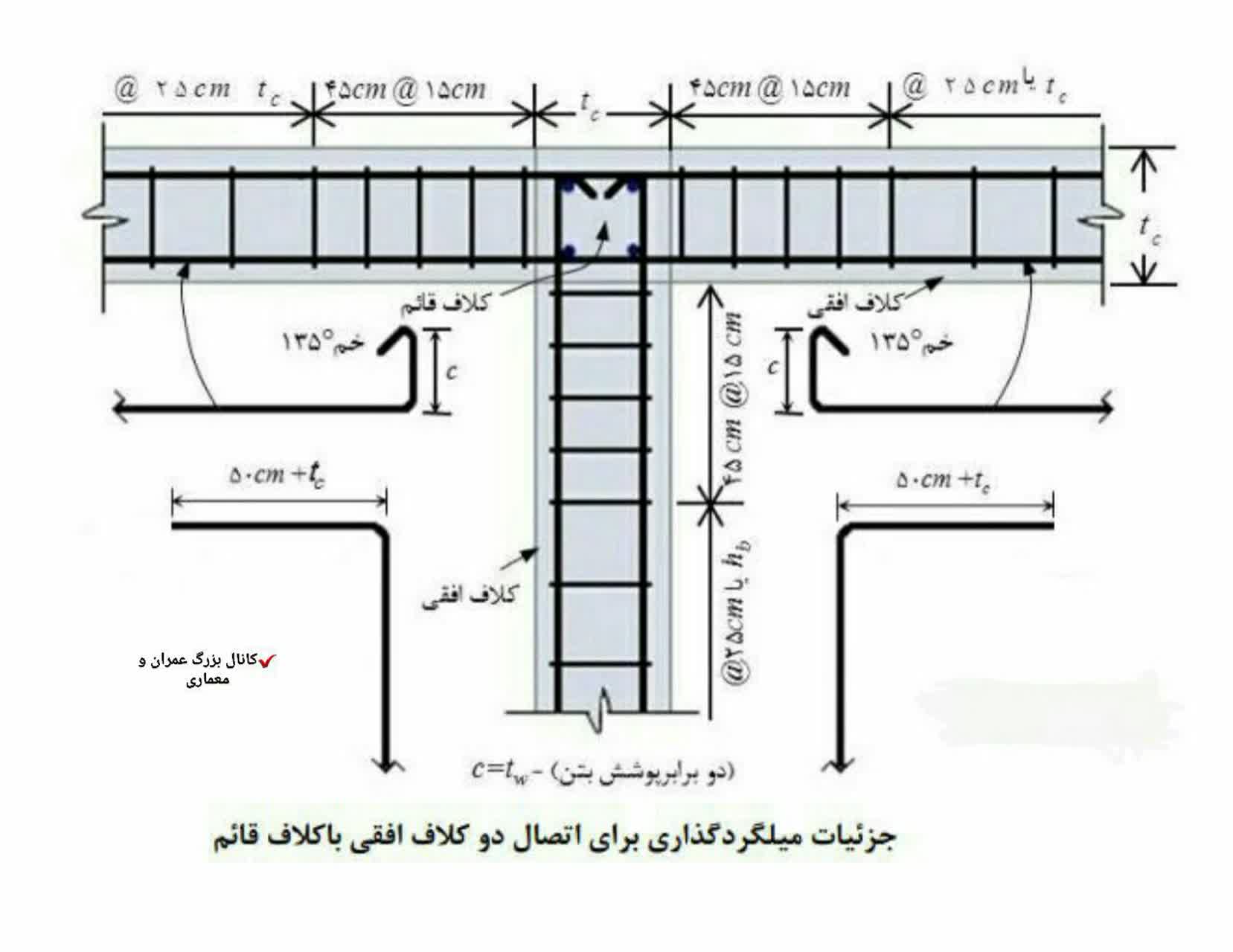

🔵 جزئیات میلگردگذاری برای اتصال دو کلاف افقی با کلاف قائم

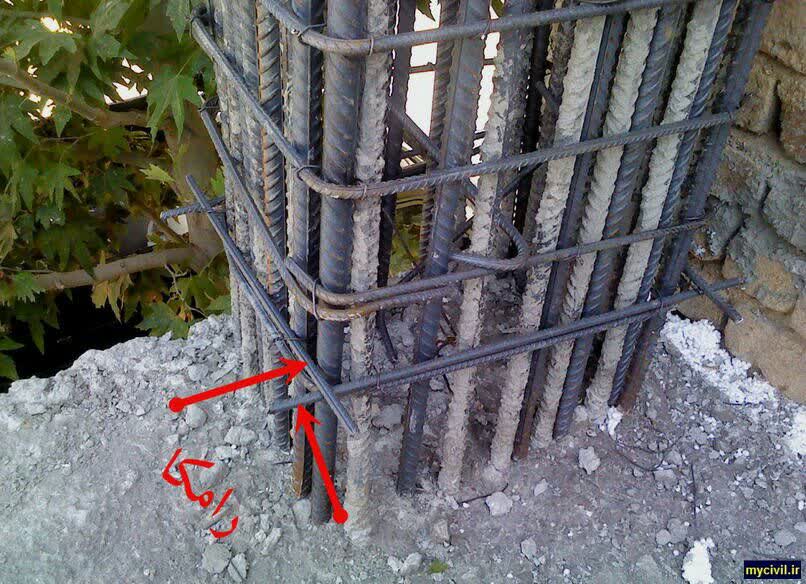

🔵 رامکا چیست؟

✅ شامل ۴ عدد میلگرد به ابعاد نهایی ستون هستند که بصورت عمود برهم اجرا می شوند و فاصله دقیق قالب تا میلگردهای ستون را مشخص میکنند و باعث میشوند ستونها در یک راستا قرار گیرند.
