نمونه تصاویری از تخریب سازه های بتنی

وقتی نکات ایین نامه ای در اجرای سازه های بتنی رعایت نشده و اصول طراحی ، با سهل انگاری نادیده گرفته شود ، عواقب وحشتناک و جبران ناپذیری به همراه خواهد داشت ، که در این نوشته چند نمونه از تصاویر این عواقب خطرناک ارائه شده است .

🔵 اشکال اجرایی

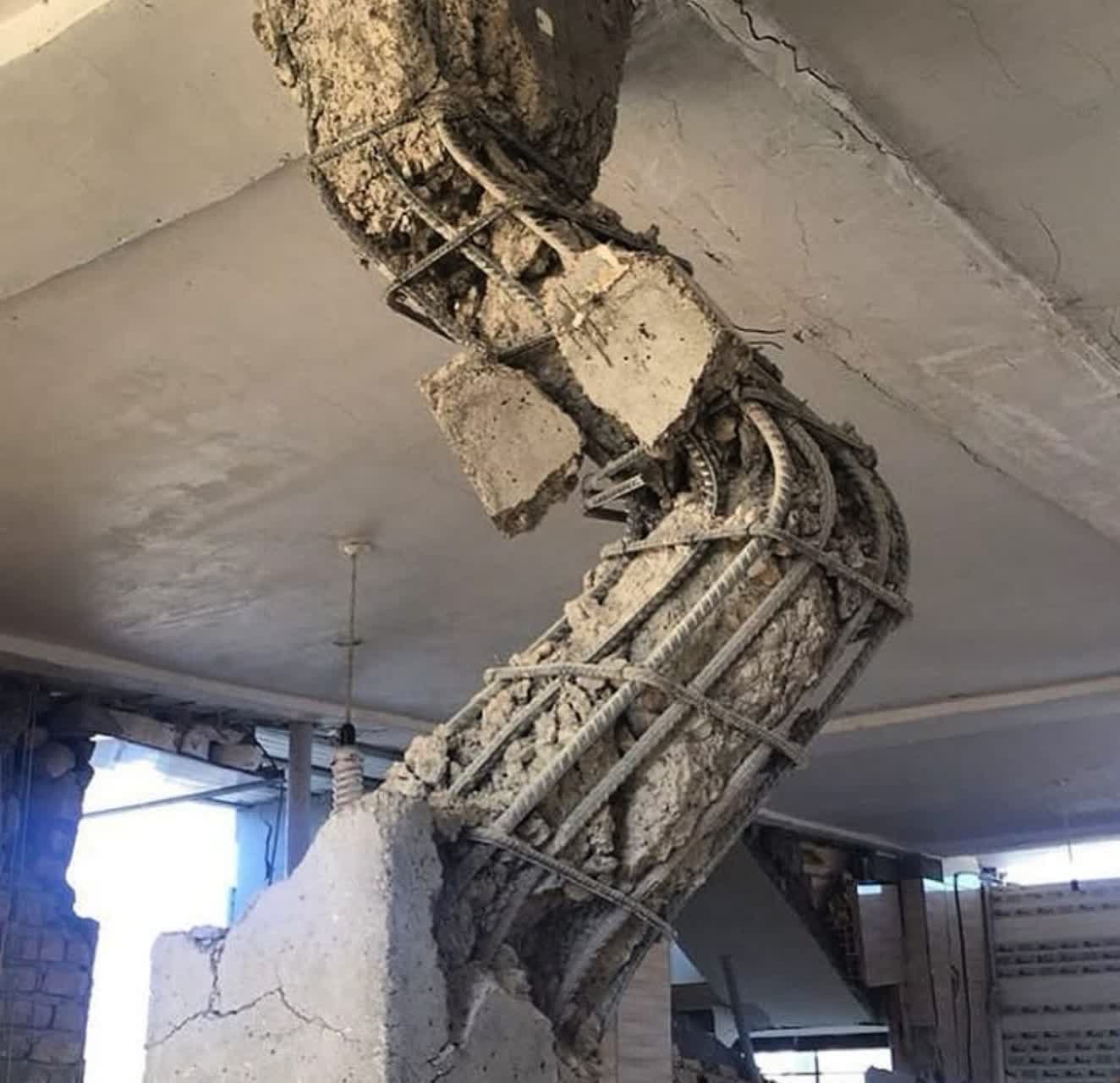

✅ کمانش ستون بتنی بدلیل فاصله زیاد خاموت، کیفیت پایین بتن و…

🔵 شکست ستون بتنی

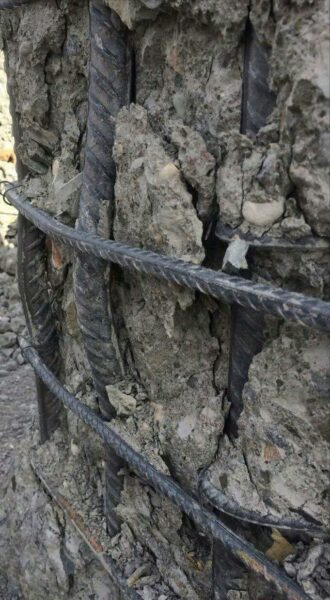

✅ عدم وجود خاموت کافی در محل پای ستون و بار محوری زیاد که منجر به کمانش میلگردهای طولی ستون شده است.

🔵 اشکال اجرایی

✅ عدم محصور شدگی کافی

🔵 دلایل شکست ستون

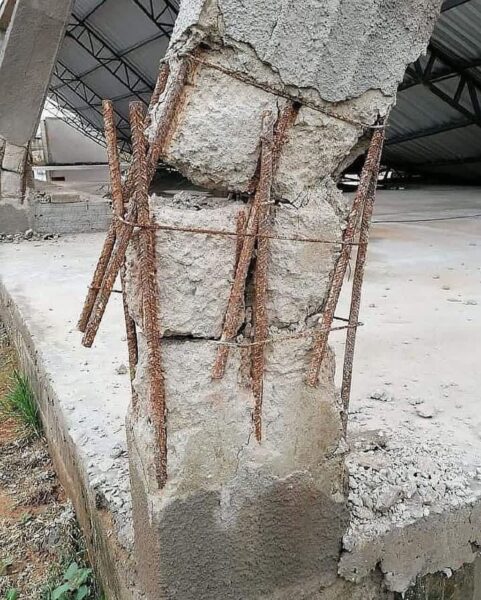

✅ طول همپوشانی کم میلگردها، قطر کم تنگ ها و دانه بندی نامناسب بتن

🔵 عدم محصور شدگی مناسب ستون با خاموتها، ظاهرا این ستون را تحت بارجانبی با مشکل روبرو کرده است.

🔵 اشکال اجرایی

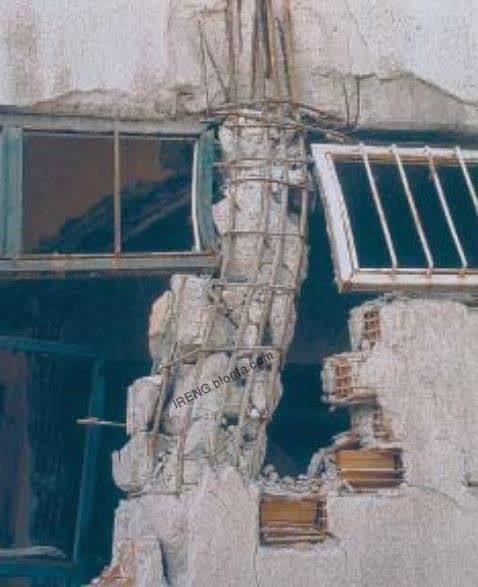

✅ جزئیات نامناسب آرماتورگذاری عرضی، استفاده از قلاب ۹۰ درجه بجای ۱۳۵ و تأثیر نامطلوب دیوارهای میانقاب بر روی ستون

🔵 تاثیر سنجاق در مهار و به تاخیر انداختن کمانش در آرماتورهای طولی ستون (مقایسه دو آرماتور با سنجاق و بدون سنجاق)

🔵 شکست برشی ستون :

🔵 اشکال اجرایی

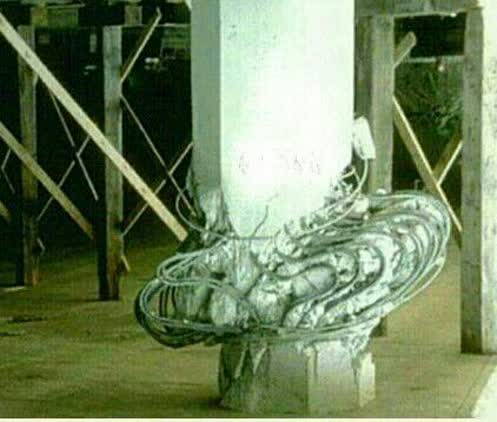

✅ شکست برشی در ستون که می تواند ناشی از اجرای نادرست خاموت، فاصله بیش از حد خاموت ها، استفاده از خاموت با قطر میلگرد کم باشد.

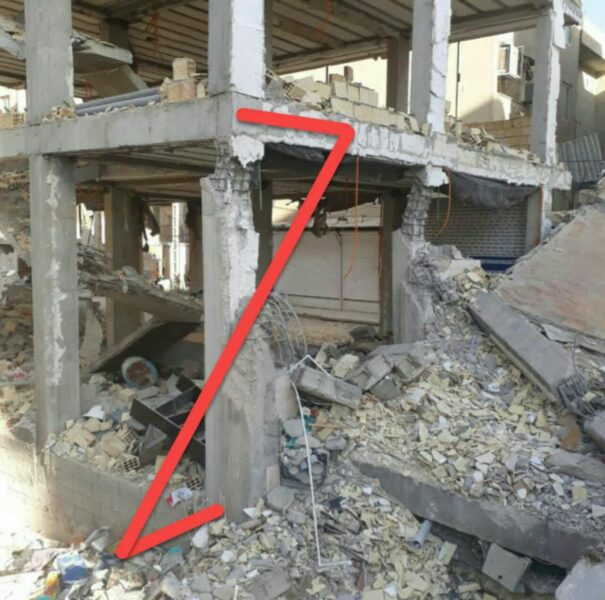

🔵 تشکیل مفصل پلاستیک در بالا و پایین ستونها ناشی از کمبود آرماتور عرضی و دریفت زیاد – طبقه نرم (زلزله سرپل ذهاب)

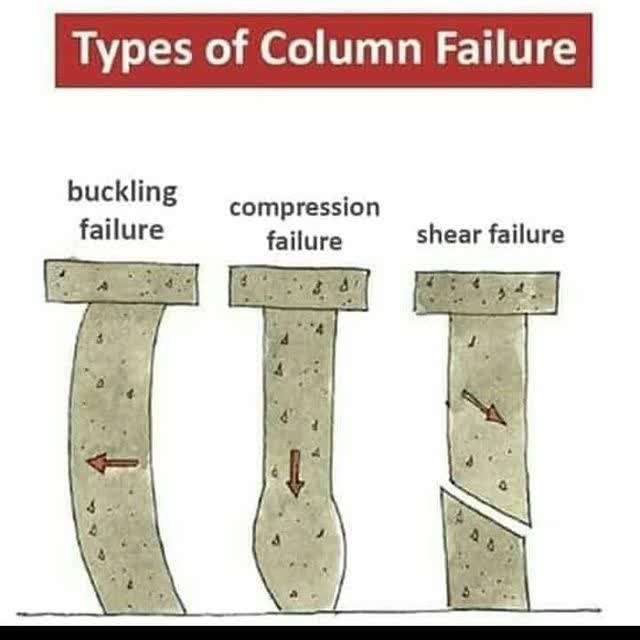

🔵 انواع شکست ستون :
