ترکیب سازه های بتنی و فولادی
در این نوشته با چند نمونه از ترکیب سازه های بتنی و فولادی و بعضی اشکالات فاحش در اجرای این نوع سازه ها اشنا میشویم.
ترکیب سیستم های سازه ای :
امروزه بعلت گسترده بودن طراحی سازه و راندمان اجرایی از ترکیب سیستم های سازه ای به علت پتانسیل بالای طرح و اجرا بسیار استفاده می شود، اهمیت بالای این نوع دتایل ها در اتصال می باشد، این نوع دتایل ها، برای اندرکنش نیروها در برش، خمش و فشار طراحی می گردد.
🔵 نمونه درستی از اتصال تیر فولادی به ستون بتنی دایره ای :
🔵 اجرای صحیح اتصال تیر فولادی به ستون بتنی :
🔵 ترکیب ستون بتنی و تیر فولادی :
🔵 اشکال اجرایی
✅ اجرای غلط تیر فولادی به ستون بتنی

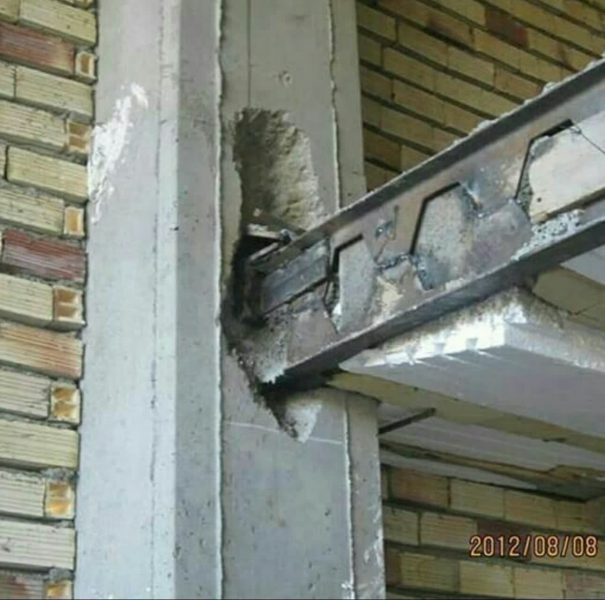

ترکیب پر از اشتباه سازه بتنی با فلزی به وسیله تخریب بتن ستون و جوش دادن تیر به میلگرد ستون :
🔵 طریقه ی اجرای تیر فولادی درون ستون بتنی:
🔵ا جرای اسکلت فلزی بر روی سازه بتنی😒
سیستم سازه ای مرکب شنیدن ولی یکی بهشون نمیگه این شکلی اجرا نمیشه
🔵 اجرای راه پله فلزی در یک ساختمان بتنی :
🔵 اتصال نامناسب و غیر اصولی سازه فلزی راه پله به ستون در تراز نیم طبقه :
🔵 بادبندهای افقی متصل شده به ساختمان سوپر فریم با هسته بتنی و اسکلت فلزی :

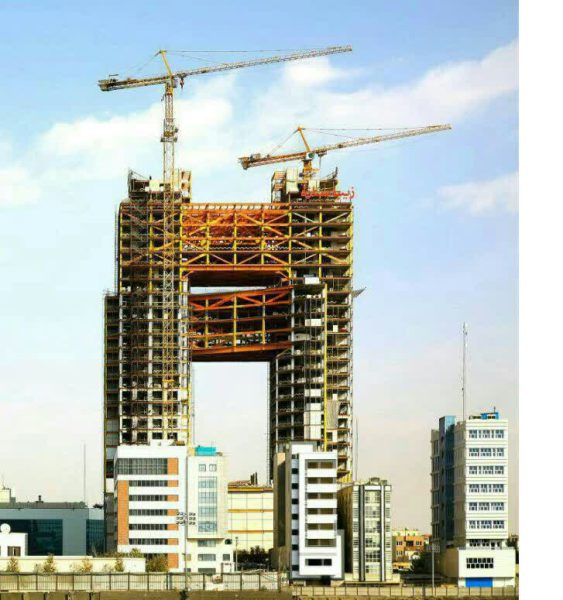

🔵 یکی از پروژه های خاص فولادی کشور که دو هسته سازه ای بتنی توسط خرپای فولادی به هم کوپل شده اند :
